หน้าจอสัมผัส North Bridge BGA Rework Machine

หน้าจอสัมผัสเครื่อง bga rework สะพานเหนือ

ดูตัวอย่างด่วน:

เรานำเสนอ DH-C1 ที่มาพร้อมกับประสิทธิภาพที่เพิ่มขึ้น ด้วยคุณสมบัติมัลติฟังก์ชั่นและการออกแบบที่เป็นนวัตกรรม DH-C1 ช่วยให้สามารถถอด ติดตั้ง และบัดกรีได้ในขั้นตอนเดียว หากคุณกำลังมองหาสถานีปรับปรุง BGA สำหรับการซ่อมโทรศัพท์มือถือ ขอแสดงความยินดีด้วย! คุณได้พบผู้ผลิตดั้งเดิม - Dinghua ซึ่งเป็นหนึ่งในแบรนด์สถานีปรับปรุง BGA ที่ดีที่สุดในโลก

1. ข้อกำหนด

1	กำลังทั้งหมด	4800W
2	เครื่องทำความร้อนยอดนิยม	800W
3	เครื่องทำความร้อนด้านล่าง	เครื่องทำความร้อนด้านล่าง: 1200W, IR ด้านล่าง: 2700W
4	พลัง	AC220V±10% 50/60Hz
5	การเคลื่อนไหวของเครื่องทำความร้อนด้านบน	ขวา/ซ้าย,หน้า/หลัง,หมุนได้อย่างอิสระ
6	แสงสว่าง	ไต้หวันนำแสงทำงาน ปรับมุมใดก็ได้
7	พื้นที่จัดเก็บ	โปรไฟล์อุณหภูมิ 50,000 กลุ่ม
8	โหมดการทำงาน	หน้าจอสัมผัส HD, อินเทอร์เฟซการสนทนาอัจฉริยะ, การตั้งค่าระบบดิจิทัล
9	การวางตำแหน่ง	การวางตำแหน่งอัจฉริยะ PCB สามารถปรับได้ในทิศทาง X, Y พร้อม "รองรับ 5 จุด" + ตัวยึด PCB ร่อง V + อุปกรณ์จับยึดอเนกประสงค์
10	การควบคุมอุณหภูมิ	K เซ็นเซอร์, วงปิด
11	ความแม่นยำของอุณหภูมิ	±2 องศา
12	ขนาดพีซีบี	สูงสุด 400 มม.ⅹ400 มม. ต่ำสุด 20 มม.ⅹ20 มม
13	ชิปบีจีเอ	2*2~80*80มม
14	ระยะห่างชิปขั้นต่ำ	0.15 มม
15	เซ็นเซอร์อุณหภูมิ	1 ชิ้น
16	ขนาด	ย560×ย590×ส690 มม
17	น้ำหนักสุทธิ	ประมาณ 32กก

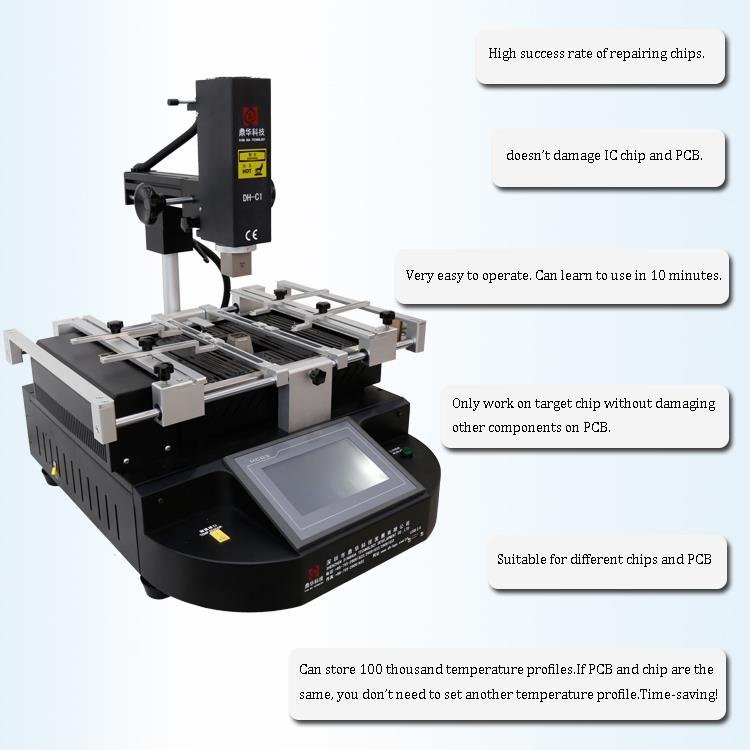

2. คำอธิบายผลิตภัณฑ์และการใช้งานสถานีปรับปรุง BGA DH-C1

คุณสมบัติ:

1. พัดลม Cross-Flow กำลังสูง:สถานีใช้พัดลมแบบ cross-flow กำลังสูงเพื่อให้ PCB ระบายความร้อนได้อย่างรวดเร็วและป้องกันการเสียรูป นอกจากนี้ยังมีปั๊มสุญญากาศภายในและหัวจับสุญญากาศภายนอกเพื่อช่วยในการถอดชิป BGA
2. โซนทำความร้อนอิสระ:สถานีมีโซนทำความร้อนที่ควบคุมโดยอิสระสามโซน โดยแต่ละโซนมีการควบคุมอุณหภูมิหลายระดับ สิ่งเหล่านี้สามารถปรับเปลี่ยนได้เพื่อให้แน่ใจว่ามีการบูรณาการอย่างเหมาะสมที่สุดในโซนอุณหภูมิต่างๆ การตั้งค่าอุณหภูมิความร้อน เวลา ความชัน การทำความเย็น และสุญญากาศทั้งหมดสามารถกำหนดค่าได้ผ่านอินเทอร์เฟซผู้ใช้
3. อุปกรณ์ติดตั้งแบบถอดได้:ฟิกซ์เจอร์ที่ถอดออกได้อย่างยืดหยุ่นและสะดวกสบายช่วยปกป้องอุปกรณ์ต่อพ่วงของ PCB จากความเสียหายและการปนเปื้อน สามารถปรับเปลี่ยนให้เข้ากับแอปพลิเคชันการทำงานซ้ำ BGA ได้หลากหลาย
4. การควบคุมอุณหภูมิที่แม่นยำ:ระบบใช้เทอร์โมคัปเปิลชนิด K ที่มีความแม่นยำสูงพร้อมการควบคุมแบบวงปิดและการชดเชยอุณหภูมิอัตโนมัติ ประกอบด้วย PLC และโมดูลอุณหภูมิ ซึ่งรับประกันความเบี่ยงเบนของอุณหภูมิที่แม่นยำ ±2 องศา ตัวเชื่อมต่อการวัดอุณหภูมิภายนอกช่วยให้สามารถตรวจสอบและวิเคราะห์เส้นโค้งอุณหภูมิแบบเรียลไทม์ได้อย่างแม่นยำ
5. คุณสมบัติด้านความปลอดภัย:สถานีปรับปรุง BGA DH-C1 ได้รับการรับรอง CE และติดตั้งสวิตช์หยุดฉุกเฉินและอุปกรณ์ป้องกันการปิดเครื่องอัตโนมัติเพื่อความปลอดภัยในกรณีฉุกเฉิน

แอปพลิเคชัน:

1. การใช้งานผลิตภัณฑ์:

สถานีปรับปรุง BGA DH-C1 เหมาะสำหรับการปรับปรุงเมนบอร์ดของอุปกรณ์อิเล็กทรอนิกส์ต่างๆ รวมถึงคอมพิวเตอร์ สมาร์ทโฟน แล็ปท็อป กล้องดิจิตอล เครื่องปรับอากาศ และทีวี รวมถึงอุปกรณ์ในอุตสาหกรรมต่างๆ เช่น การแพทย์ การสื่อสาร และยานยนต์

2. การใช้งานที่หลากหลาย:

รองรับการทำงานซ้ำของส่วนประกอบต่างๆ รวมถึงชิป BGA, PGA, POP, BQFP, QFN, SOT-223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA และ LED

การใช้งาน: หนึ่งสถานีปรับปรุง BGA ที่ใช้สำหรับ BGA, PGA, POP, BQFP และ QFN

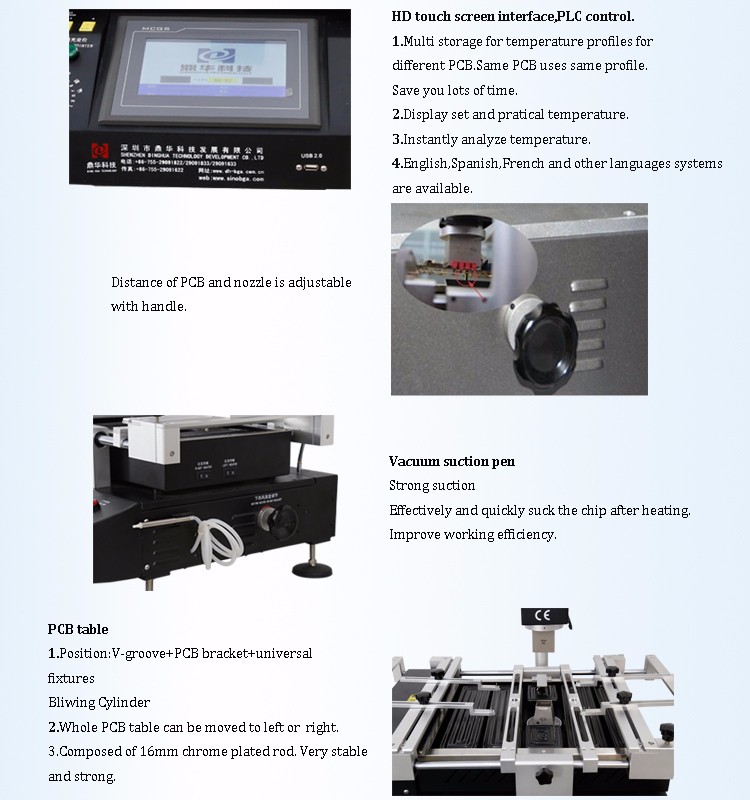

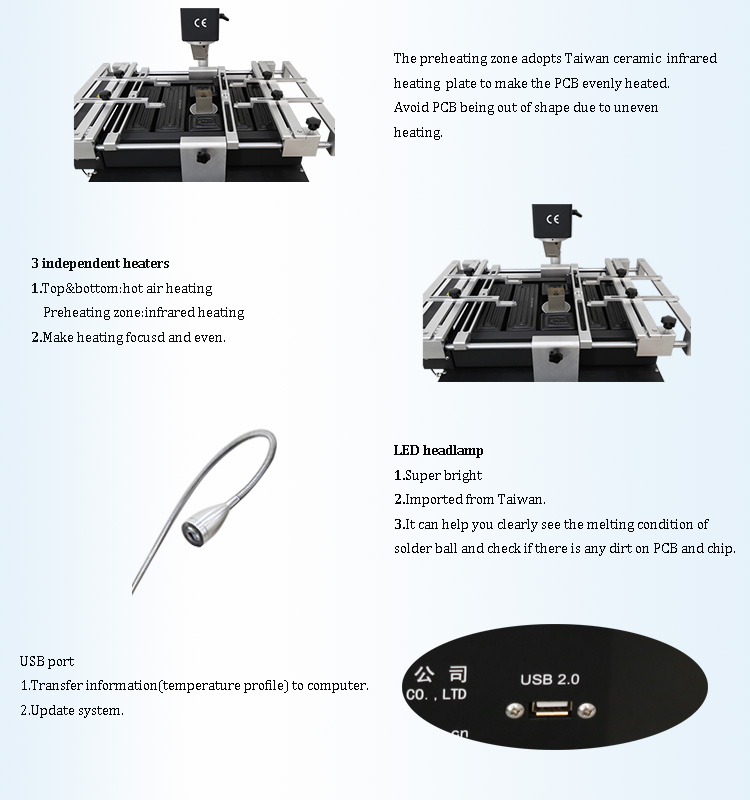

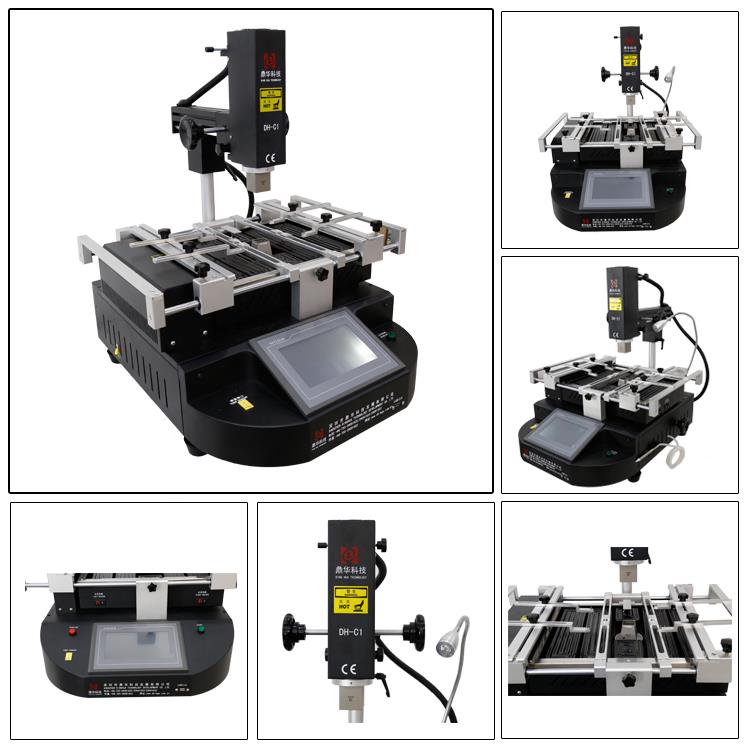

3.รายละเอียดของสถานีทำใหม่ BGA DH-C1

4. ทำไมคุณควรเลือกเรา

Dinghua เป็นผู้ให้บริการโซลูชันโรงงาน SMT ชั้นนำในประเทศจีน โดยให้คำแนะนำและบริการอย่างมืออาชีพสำหรับการสร้างโรงงาน SMT ด้วยประสบการณ์มากกว่า 13 ปี

1. เราได้ช่วยลูกค้าสร้างโรงงานใหม่หลายแห่งทั่วโลก
2. เราได้ฝึกอบรมผู้เชี่ยวชาญและช่างเทคนิคมากกว่า 500 คนสำหรับลูกค้าของเรา
3. เราได้กลายเป็นพันธมิตรชาวจีนที่น่าเชื่อถือที่สุดสำหรับคุณ

ตลาดส่งออกหลัก:

• ยุโรปตะวันออก
• ตะวันออกกลาง/แอฟริกา
• ทวีปอเมริกาเหนือ
• ยุโรปตะวันตก
• เอเชีย
• ออสเตรเลเซีย
• อเมริกากลาง/ใต้

5. รายละเอียดการจัดส่งสำหรับสถานีปรับปรุง BGA DH-C1

• ตัวเลือกการจัดส่งที่ยืดหยุ่น:
• ทีเอ็นที
• ดีเอชแอล
• เฟดเอ็กซ์
• ยูพีเอส
• อีเอ็มเอส
• ริมทะเล

6. คำถามที่พบบ่อย

ถาม: ฉันจะซื้อเครื่องนี้จากคุณได้อย่างไร?

A:A. ปรึกษาเราเกี่ยวกับผลิตภัณฑ์นี้ทางออนไลน์หรือทางอีเมล
B. เจรจาและยืนยันราคาสุดท้าย การจัดส่ง วิธีการชำระเงิน และเงื่อนไขอื่นๆ
C. เราจะส่งใบแจ้งหนี้ proforma ให้คุณและยืนยันคำสั่งซื้อของคุณ
D. ชำระเงินตามวิธีการที่ระบุไว้ในใบแจ้งหนี้ Proforma
E. เราจะจัดเตรียมคำสั่งซื้อของคุณตามใบแจ้งหนี้ proforma หลังจากยืนยันการชำระเงินเต็มจำนวนแล้ว และดำเนินการตรวจสอบคุณภาพ 100% ก่อนจัดส่ง
F. คำสั่งซื้อของคุณจะถูกจัดส่งทางอากาศหรือทางทะเล

ถาม: นี่เป็นครั้งแรกที่ฉันใช้เครื่องประเภทนี้ ใช้งานง่ายหรือไม่?

A:มีคู่มือภาษาอังกฤษหรือวิดีโอแนะนำที่แสดงวิธีการใช้งานเครื่อง
หากคุณยังคงมีคำถามใดๆ โปรดติดต่อเราผ่านทางอีเมล Skype โทรศัพท์ หรือบริการ TradeManager ออนไลน์ของเรา

7. บริการ

• คำถามของคุณที่เกี่ยวข้องกับผลิตภัณฑ์ของเราจะได้รับการตอบกลับภายใน 24 ชั่วโมง
• OEM และ ODM ยินดีต้อนรับ; มีการสร้างแบรนด์ OEM
• การปกป้องพื้นที่ขาย แนวคิดการออกแบบ และข้อมูลส่วนตัวทั้งหมดของคุณ
• มีการเยี่ยมชมโรงงาน
• อบรมวิธีการติดตั้งและใช้งานเครื่อง
• มีวิศวกรพร้อมให้บริการเครื่องจักรในต่างประเทศ

8. ข้อมูลโดยละเอียดของเทคโนโลยี Surface Mount

เทคโนโลยี Surface Mount (SMT) มีมาระยะหนึ่งแล้ว และได้พิสูจน์แล้วว่าคุณประโยชน์ที่คาดหวังนั้นมีอยู่จริง ประโยชน์ของพื้นที่ที่ลดลง ต้นทุนที่ลดลง และประสิทธิภาพที่ได้รับการปรับปรุง (คุณภาพ ความน่าเชื่อถือ และประสิทธิภาพทางไฟฟ้า) ได้รับการแสดงให้เห็นแล้ว และยังคงขับเคลื่อนการใช้งาน SMT ที่เพิ่มขึ้นต่อไป

แง่มุมหนึ่งของ SMT ที่จัดการได้ยากคือการซ่อมแซม การปรับแต่ง และการเปลี่ยนทดแทน นี่เป็นพื้นที่ที่ซับซ้อนเมื่อพิจารณาถึงชิ้นส่วนทุกประเภท การซ่อมแซมและการตกแต่งหลายๆ ด้านที่กล่าวถึงในกระดานข่าวนี้จะใช้ได้กับชิ้นส่วนทุกประเภท อย่างไรก็ตาม ปัญหาการซ่อมแซมที่ซับซ้อนกว่าบางส่วนอาจต้องมีการประเมินเพิ่มเติม ใช้ข้อมูลนี้เป็นจุดเริ่มต้นและนำไปจากจุดนั้น

ทำไมและเมื่อไหร่?

ประโยชน์หลายประการของ SMT มาจากระบบอัตโนมัติและการควบคุมกระบวนการที่มาพร้อมกับเทคโนโลยีนี้ ระยะห่างของชิ้นส่วนที่แคบและข้อต่อบัดกรีประเภทต่างๆ ทำให้เราต้องพิจารณาใหม่ว่าสิ่งใดที่ยอมรับได้และสิ่งใดที่ต้องซ่อมแซม ได้รับการพิสูจน์แล้วว่าส่วนประกอบวงจรพิมพ์ (PCA) ที่ยังไม่ได้รับการซ่อมแซมจะมีอัตราความสำเร็จที่สูงกว่ามากในการทดสอบขั้นสุดท้ายและการใช้งานเมื่อเปรียบเทียบกับ PCA ที่ได้รับการซ่อมแซม ความล้มเหลวในชิ้นส่วนและข้อต่อบัดกรีที่ได้รับการซ่อมแซม และความล้มเหลวในชิ้นส่วนและข้อต่อบัดกรีใกล้กับพื้นที่ซ่อมแซมเป็นเรื่องปกติ

สิ่งนี้เน้นย้ำว่า SMT ไม่ได้ถูกคิดค้นเพื่อให้การซ่อมแซมง่ายขึ้น ระบบอัตโนมัติระดับสูงใน SMT ช่วยลดความจำเป็นในการซ่อมแซม และด้วยความใส่ใจในรายละเอียดที่เหมาะสม การทำงานซ้ำและการซ่อมแซมส่วนใหญ่จึงสามารถหลีกเลี่ยงได้ อุตสาหกรรมยอมรับการทำงานซ้ำและการซ่อมแซมโดยเป็นส่วนหนึ่งของการผลิตชิ้นส่วนวงจรพิมพ์แบบรูทะลุแบบทั่วไป อย่างไรก็ตาม ไม่จำเป็นต้องยอมรับสิ่งนี้ในกรณีของเทคโนโลยี SMT ใหม่ มีวิธีย่อให้เล็กสุด

ด้วยเหตุนี้ เราจึงขอเชิญชวนให้คุณนึกถึงการซ่อม การปรับแต่ง และการเปลี่ยนใหม่ในลักษณะดังต่อไปนี้
