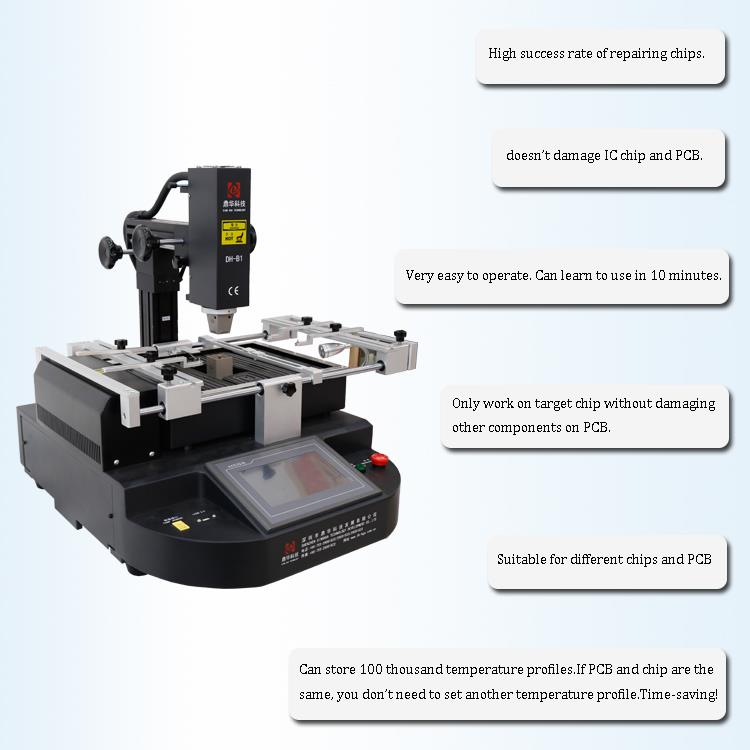

HD Touch Screen BGA REWORK Machine
สถานี DH-B1 BGA REWORK เป็นเครื่องมือปลอดก๊าซปลอดก๊าซควบคุมได้ทันที/ควบคุมได้อย่างแม่นยำสะอาดโมดูลาร์สามารถอัพเกรดได้และให้ผลผลิต SMD ที่ให้ผลผลิต 100% โดยไม่มีภาวะแทรกซ้อนใด ๆ . มันให้ระดับการทำโปรไฟล์และกระบวนการที่สูงมาก
คำอธิบาย
1. คุณสมบัติผลิตภัณฑ์
- อินเทอร์เฟซเครื่องจักรของมนุษย์เสนอโหมดการทำงานหลายโหมดและระดับการอนุญาต . การเชื่อม, desoldering และการติดตั้งสามารถทำได้ด้วยตนเอง . ใช้งานง่าย .
- หน้าจอสัมผัสความละเอียดสูง, สูงสุด 800 × 600 พิกเซล .
- มาพร้อมกับพัดลมไหลของลูกปืนลูกปืนเดลต้าสำหรับการจัดหาอากาศไม่จำเป็นสำหรับแหล่งอากาศภายนอก .}
- Applemts DCCE 6- โมดูลช่องสำหรับระบบควบคุมอุณหภูมิที่มีการปรับ PID อัตโนมัติ .
- เครื่องทำความร้อนจะถูกตรวจสอบแบบเรียลไทม์. ในกรณีที่เกิดอุบัติเหตุเซ็นเซอร์ที่เกี่ยวข้องจะส่งสัญญาณไปยัง PLC ซึ่งจะปิดช่องสัญญาณเอาต์พุตและแสดงเงื่อนไขความผิดพลาดปกป้องระบบโดยอัตโนมัติ.
3. ข้อมูลจำเพาะ
| พลัง | 4800W |
| lop เรียบร้อย | อากาศร้อน 800W |
| เครื่องทำความร้อนด้านล่าง | อากาศร้อน 1200W, อินฟราเรด 2400W |
| แหล่งจ่ายไฟ | AC220V ± 10% 50/60Hz |
| มิติ | L535*W650*H600 มม. |
| การวางตำแหน่ง | การสนับสนุน V-groove PB และด้วยการติดตั้งสากลภายนอก |
| การควบคุมอุณหภูมิ | k-type thermocouple . การควบคุมลูปปิด, การทำความร้อนอิสระ |
| ความแม่นยำของอุณหภูมิ | ± 2 องศา |
| ขนาด PCB | สูงสุด 355*335 มม. . ขั้นต่ำ 50*50 มม. |
| Workbench ปรับแต่ง | ± 15 มม. ไปข้างหน้า/ข้างหลัง± 15 มม. ขวา/ซ้าย |
| ชิป BGA | 80*80-2*2 มม |
| ระยะห่างชิปขั้นต่ำ | 0.15 มม. |
| เซ็นเซอร์ Temo | 1 (ไม่บังคับ) |
| น้ำหนักสุทธิ | 30 กิโลกรัม |

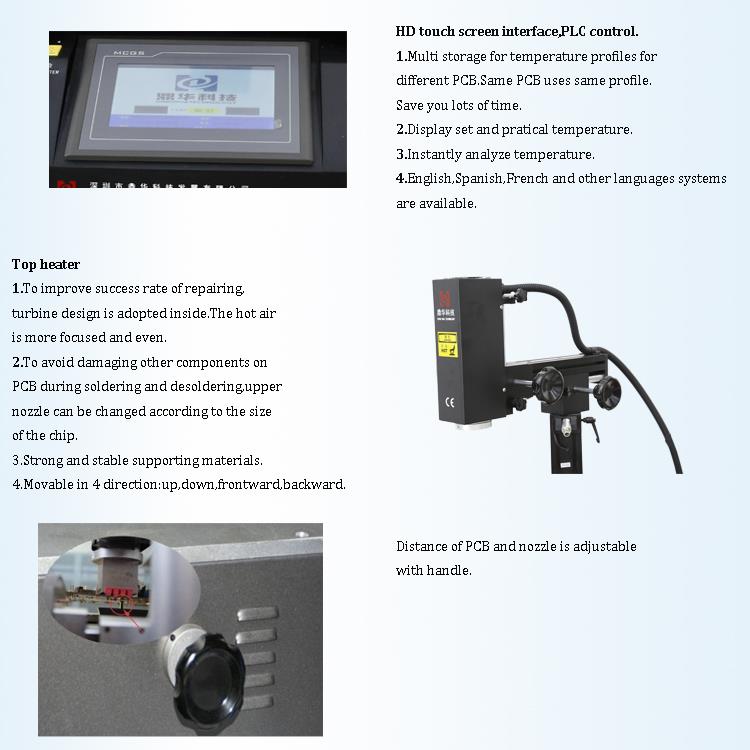

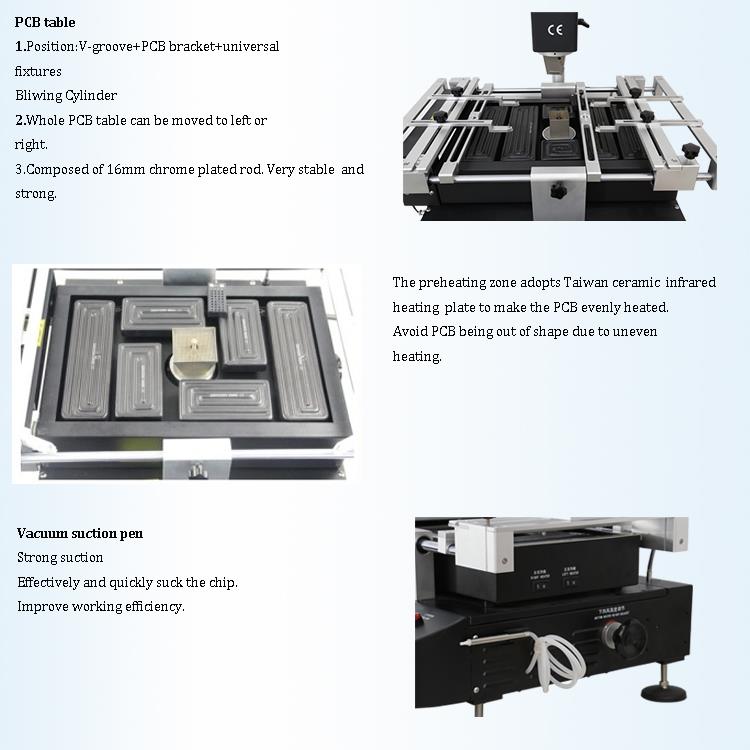

4. รายละเอียด oF HD Tอุ๊ยSครีนบีจีเอ ReworkMอื้ออึง
1. อินเตอร์เฟสหน้าจอสัมผัส HD;
2. เครื่องทำความร้อนอิสระสามตัว (อากาศร้อน & อินฟราเรด);
3. ปากกาสูญญากาศ;
4. ไฟหน้า LED .
5. ใบรับรอง
6. การบรรจุและการจัดส่ง
7. ความรู้ที่เกี่ยวข้อง
SMD คืออะไร?
SMD ย่อมาจากอุปกรณ์ที่ติดตั้งบนพื้นผิวซึ่งหมายถึงส่วนประกอบที่ใช้ในเทคโนโลยี Mount Surface(smt) .
ในระยะแรกของการผลิตแผงวงจรอิเล็กทรอนิกส์การประกอบทั้งหมดได้ทำด้วยตนเอง . เมื่อมีการแนะนำเครื่องจักรอัตโนมัติครั้งแรกพวกเขาสามารถวางส่วนประกอบที่นำไปสู่ได้ง่ายเท่านั้น ชิ้นส่วนที่ซับซ้อนมากขึ้นยังคงต้องวางตำแหน่งด้วยตนเองสำหรับการบัดกรีคลื่น .
ส่วนประกอบที่ติดตั้งบนพื้นผิวได้รับการแนะนำเมื่อประมาณ 20 ปีที่แล้วทำเครื่องหมายยุคใหม่ที่เกือบทั้งหมดส่วนประกอบจากส่วนที่แฝงไปยังส่วนประกอบที่ใช้งานอยู่
การประกอบ:
เป็นเวลานานที่เชื่อกันว่าในที่สุดส่วนประกอบ PIN ทั้งหมดจะถูกแปลงเป็นแพ็คเกจ SMD . วันนี้เทคโนโลยี SMD ถูกนำมาใช้อย่างกว้างขวางในการแสดง LED .
สามในหนึ่งเป็นประเภทของเทคโนโลยีการแสดงผล LED SMD ซึ่งชิป LED สีที่แตกต่างกันสามตัวถูกห่อหุ้มในกาวเดียวกันในช่วงเวลาเฉพาะ .
จอแสดงผล LED สีเต็มรูปแบบโดยใช้เทคโนโลยี SMD แบบสามในหนึ่งมีมุมมองที่กว้างขึ้นและสามารถมีพื้นผิวที่ได้รับการรักษาด้วยการสะท้อนแบบกระจาย . สิ่งนี้ส่งผลให้เม็ดเล็กลดลงและปรับปรุงความสม่ำเสมอ . ในแง่ของสี
เนื่องจากพื้นผิวทั้งหมดปล่อยแสงจอแสดงผลแบบสามในหนึ่งให้สีที่สม่ำเสมอมากขึ้นและความเรียบที่ดีขึ้นทำให้พวกเขาเป็นมาตรฐานสำหรับการแสดง LED ความละเอียดสูง . อย่างไรก็ตามเนื่องจากกระบวนการผลิตที่ซับซ้อนและการบำรุงรักษาที่ท้าทายค่าใช้จ่ายค่อนข้างสูง
