หน้าจอสัมผัส 2 โซนทำความร้อน BGA Rework Station
ระบบการทำงานซ้ำจะต้องให้ความร้อนแก่พื้นที่แคบมากบนกระดาน สถานีปรับปรุง BGA ของ DH-200 สามารถทำได้ง่ายและสะดวก มีความรู้ด้านเทคนิคขั้นสูงมาก นอกจากนี้ สำหรับบอร์ดความหนาแน่นสูงใหม่ล่าสุด ส่วนของลีดพิทช์ละเอียดและชิ้นส่วนขนาดชิป ก็สามารถนำกลับมาทำงานใหม่ได้อย่างถูกต้อง นอกจากนี้ สถานีการทำงานซ้ำ BGA ของ DH-200 สามารถทำกระบวนการการทำงานซ้ำทั้งหมดให้เสร็จสิ้นได้ หากใช้ร่วมกับ Jig พวกเขากำลังทำความร้อน ถอด ทำความสะอาด พิมพ์ การวางตำแหน่ง การติดตั้ง การรีบอล ฯลฯ และยังเป็นการตรวจสอบอีกด้วย
คำอธิบาย
1. คุณสมบัติผลิตภัณฑ์ของเครื่องปรับปรุง BGA แบบหน้าจอสัมผัส 2 โซน
ทำจากวัสดุทำความร้อนคุณภาพสูง ขั้นตอนการแยกและบัดกรีของ BGA ได้รับการควบคุมอย่างแม่นยำ
หัวทำความร้อนแบบเคลื่อนย้ายได้ ซึ่งสามารถเคลื่อนที่ในแนวนอนได้อย่างอิสระ ใช้งานง่าย
คอมพิวเตอร์อุตสาหกรรมแบบฝัง การควบคุม PLC การแสดงโปรไฟล์แบบเรียลไทม์ สามารถแสดงโปรไฟล์ชุดและโปรไฟล์ที่ทดสอบในทางปฏิบัติได้ หน้าจอขนาดใหญ่ใช้งานง่าย
ประหยัดโปรไฟล์ได้ไม่จำกัดในคอมพิวเตอร์อุตสาหกรรมเครื่องนี้ สามารถวิเคราะห์โปรไฟล์ที่ผ่านการทดสอบแล้ว 2 โปรไฟล์ สามารถป้อนได้ทั้งภาษาอังกฤษและภาษาจีน
อุณหภูมิของเครื่องทำความร้อนด้วยลมร้อนด้านบนและด้านล่างสามารถควบคุมได้อย่างแม่นยำตามอุณหภูมิเฉพาะ โซนความร้อนอุณหภูมิคงที่อินฟราเรดที่พื้นที่ด้านล่างและการตั้งค่าการควบคุมอุณหภูมิที่เหมาะสมทำให้การทำงานซ้ำ
ปลอดภัยและเชื่อถือได้มากขึ้น
2. ข้อกำหนด
| พลัง | 2300W |
| เครื่องทำความร้อนยอดนิยม | เครื่องทำลมร้อน 450W |
| เครื่องทำความร้อนด้านล่าง | อากาศร้อน 1200W, อินฟราเรด 1800W |
| แหล่งจ่ายไฟ | AC220V±10% 50/60Hz |
| มิติ | L540*W310*H500 มม |

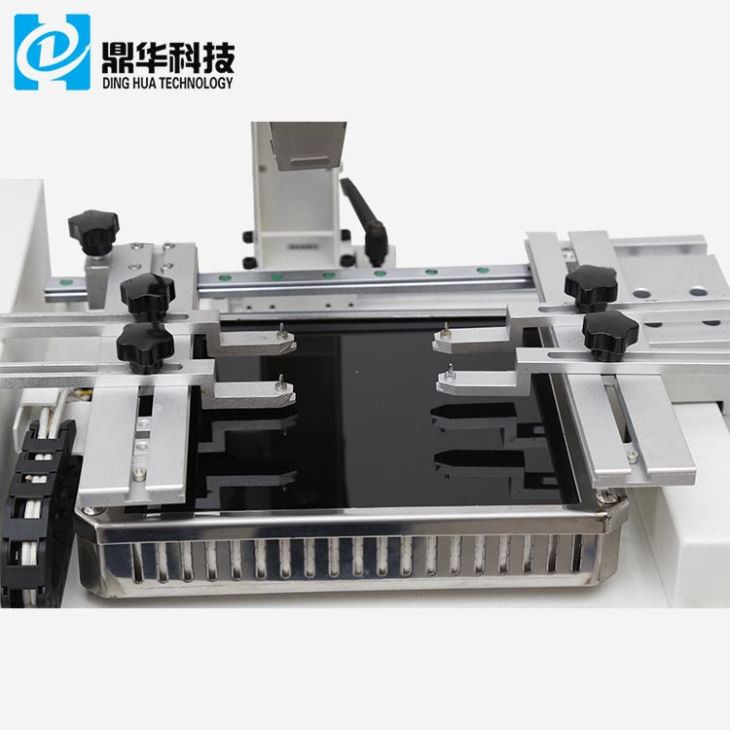

| การวางตำแหน่ง | รองรับ PCB ร่อง V และมีฟิกซ์เจอร์สากลภายนอก |
| การควบคุมอุณหภูมิ | เทอร์โมคัปเปิ้ลชนิด K, การควบคุมวงปิด เครื่องทำความร้อนอิสระ |
| ความแม่นยำของอุณหภูมิ | ±2 องศา |
| ขนาดพีซีบี | สูงสุด 170*220 มม. ต่ำสุด 22*22 มม |
| การปรับแต่งโต๊ะทำงานแบบละเอียด | ±15 มม. เดินหน้า/ถอยหลัง ±15 มม. ไปทางขวา/เอียง |
| บีจีเอชิป | 80*80-2*2มม |
| ระยะห่างชิปขั้นต่ำ | 0.15 มม |
| เซ็นเซอร์อุณหภูมิ | 1 (ไม่บังคับ) |
| น้ำหนักสุทธิ | 16กก |

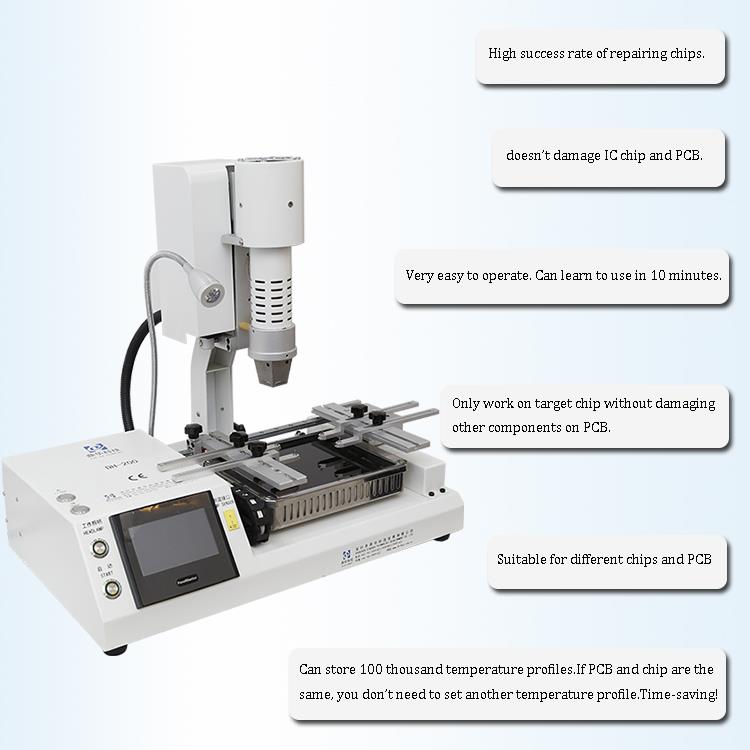

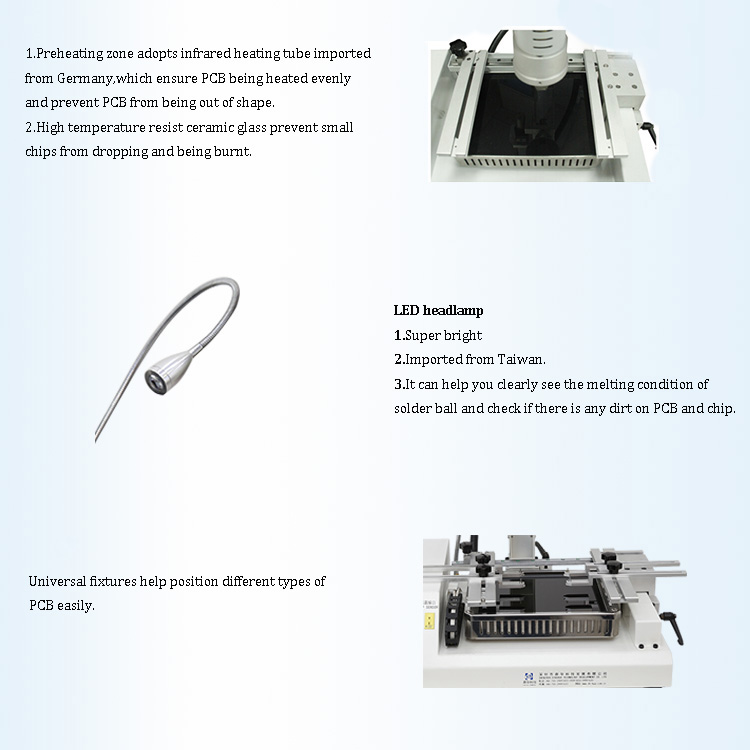

3. รายละเอียดของเครื่องทำ BGA Rework หน้าจอสัมผัส 2 โซน
1. เครื่องทำความร้อนอิสระ 2 เครื่อง (อากาศร้อนและอินฟราเรด)
2. จอแสดงผลดิจิตอล HD;

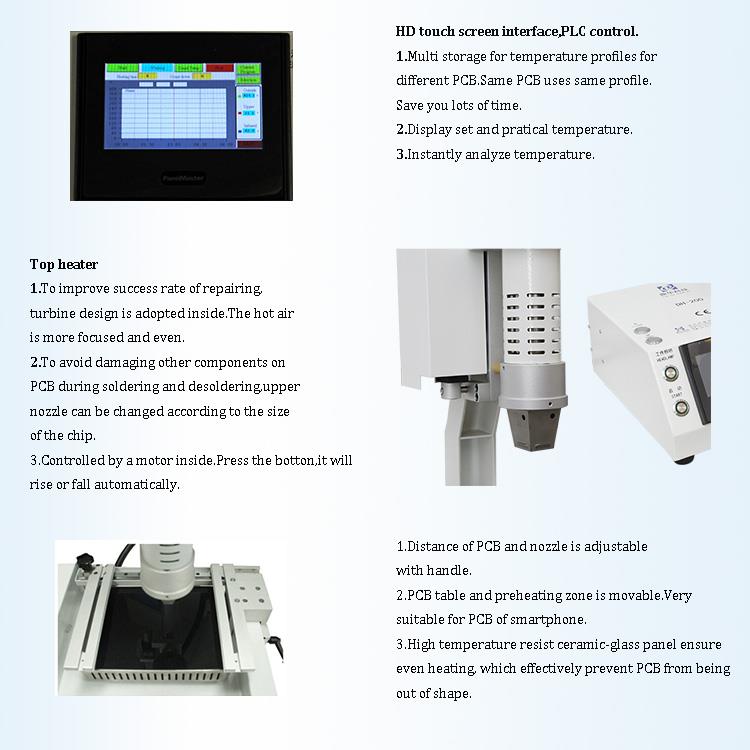

3. อินเตอร์เฟซหน้าจอสัมผัส HD, การควบคุม PLC;
4. ไฟหน้าแบบ LED ;

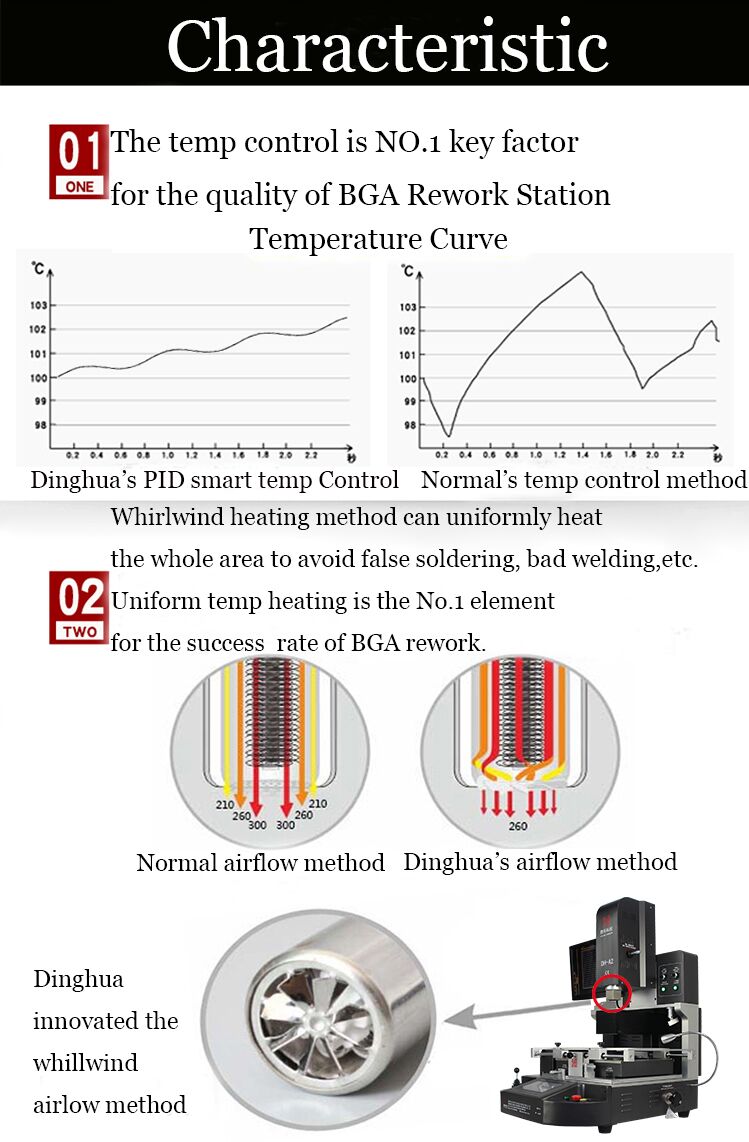

4. เหตุใดจึงเลือกเครื่องปรับปรุง BGA แบบหน้าจอสัมผัส 2 โซนทำความร้อนของเรา
5.ใบรับรอง

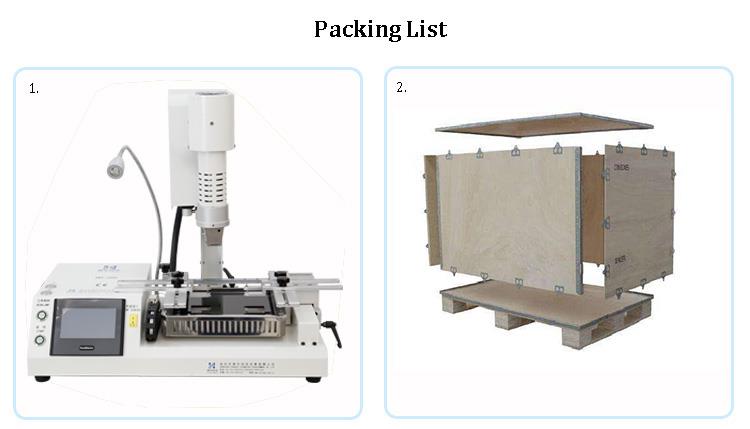

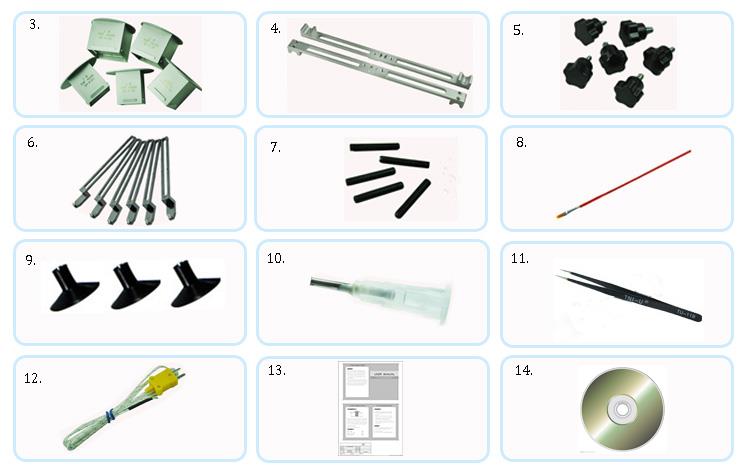

6.การบรรจุและการจัดส่ง
7. ความรู้ที่เกี่ยวข้องเกี่ยวกับเครื่องปรับปรุง BGA แบบหน้าจอสัมผัส 2 โซนร้อน
วิธีการซ่อมแซมการขาดการเชื่อมต่อและการดรอปออฟแพดบนเมนบอร์ดโทรศัพท์มือถือ
- สำหรับจุดดรอปและเวลาที่ลวดตะกั่วอยู่ใต้แผ่นให้ใช้ปืนลมร้อน (อุณหภูมิ : 240 องศา , ปริมาณลม : ปานกลาง ) เป่าจุดบัดกรีออก ใช้ใบมีดขุดปลายอย่างระมัดระวัง จากนั้นใช้สารบัดกรีจำนวนเล็กน้อยที่รูตะกั่ว (แผ่น) ใช้ปืนลมร้อนในการบัดกรีแบบรีโฟลว์เพื่อสร้างลูกบอลบัดกรี แล้วล้างด้วยน้ำ หากลูกบัดกรีไม่ตกแสดงว่าลวดบัดกรีถูกต้องและใช้งานได้ตามปกติ
- สำหรับการตัดการเชื่อมต่อและการถอด แพ้ดขั้นแรกให้ใช้ใบมีดผ่าตัดเพื่อขูดตะกั่วที่หักออก โดยเอาวัสดุอย่างน้อย 3 มม. ออก จากนั้นทำความสะอาดบริเวณนั้นด้วยฟลักซ์ (น้ำเทียนน่า) ใช้เตารีดไฟฟ้าเพื่อบัดกรีตะกั่ว นำลวดเคลือบส่วนเล็กๆ ที่เคลือบดีบุกบิสมัทดีบุกไว้ที่ปลายแล้วติดเข้ากับลวดที่ขูด วางตำแหน่งลวดให้ถูกต้อง จากนั้นใช้ปืนลมร้อน (อุณหภูมิ: 280 องศา การไหลของอากาศ: ปานกลาง) ในการเชื่อม หลังจากเชื่อมแล้ว ให้ตัดลวดเคลือบให้มีความยาว 2 มม. วางหมุดไว้ที่กึ่งกลางของแผ่น และใช้หมุดอีกอันเพื่อวางลวดเคลือบรอบหมุดเพื่อสร้างวงกลมบนแผ่น ใช้ส่วนผสมของโลหะบัดกรีจำนวนเล็กน้อยกับวงกลม จากนั้นใช้ปืนลมร้อนเพื่อปรับทิศทางของโลหะบัดกรีให้เป็นลูกบอลบัดกรี
หากลวดตะกั่วและลวดเคลือบยากต่อการบัดกรี ให้ทาลวดบัดกรีเล็กน้อยที่ข้อต่อ จากนั้นใช้ปืนลมร้อน (โดยไม่ต้องใช้หัวแร้งแตะลวด) ใช้เข็มเพื่อปรับตำแหน่งของลวดเคลือบเพื่อให้แน่ใจว่าตรงและรอยประสานจะเท่ากัน ณ จุดนี้ แผ่นรองได้รับการซ่อมแซมเรียบร้อยแล้ว
3. หลังจากเชื่อมต่อเบรกพอยต์ทั้งหมดแล้ว,ทำความสะอาดบริเวณนั้นด้วยน้ำ ระวังอย่าไปรบกวนแพดใหม่ ทาน้ำมันสีเขียวเล็กน้อยรอบๆ เส้น โดยหลีกเลี่ยงแผ่นอิเล็กโทรด น้อยกว่าดีกว่า - แค่เพียงพอที่จะยึดสายไฟให้แน่น หลังจากทาแล้วให้วางชุดประกอบไว้ใต้โคมไฟสีม่วงเป็นเวลาครึ่งชั่วโมงเพื่อติดตั้งไอซีกลับเข้าไปใหม่ แม้ว่าจะถอดประกอบและประกอบกลับหลายครั้ง การเชื่อมต่อก็ควรคงไว้อย่างปลอดภัย
