สถานีรีงาน IR BGA
เครื่อง IR6500 BGA เป็นสถานีทำงานใหม่ของ Ball Grid Array ซึ่งใช้สำหรับการซ่อมแซมและทำงานใหม่แผงวงจรพิมพ์ (PCBs) ที่มีส่วนประกอบ BGA . ส่วนประกอบ BGA {2 -bra} ติดตั้งด้วยความร้อน 2 IR แผงดิจิตอลและสายเคเบิลทดสอบอุณหภูมิซึ่งใช้ในการลบและแทนที่ส่วนประกอบ BGA ในระหว่างกระบวนการทำงานซ้ำ .}
คำอธิบาย
1. แอปพลิเคชันของแป้นพิมพ์คอมพิวเตอร์ BGA REWORK Machine
หนึ่งสถานีรีงาน IR BGAเป็นเครื่องมือพิเศษที่ใช้ในการลบและแทนที่ส่วนประกอบ Ball Grid Array (BGA) บน PCB โดยใช้ความร้อนอินฟราเรด (IR). ซึ่งแตกต่างจากสถานีอากาศร้อนมันร้อนส่วนประกอบอย่างสม่ำเสมอและเบา ๆลดความเสี่ยงของความเสียหายจากความร้อนหรือการขยับส่วนประกอบ
เมนบอร์ดของคอมพิวเตอร์สมาร์ทโฟนแล็ปท็อปบอร์ดลอจิก MacBook, กล้องดิจิตอล, เครื่องปรับอากาศ,
ทีวีและอุปกรณ์อิเล็กทรอนิกส์อื่น ๆ
อุปกรณ์จากอุตสาหกรรมการแพทย์อุตสาหกรรมการสื่อสารอุตสาหกรรมรถยนต์ ฯลฯ .

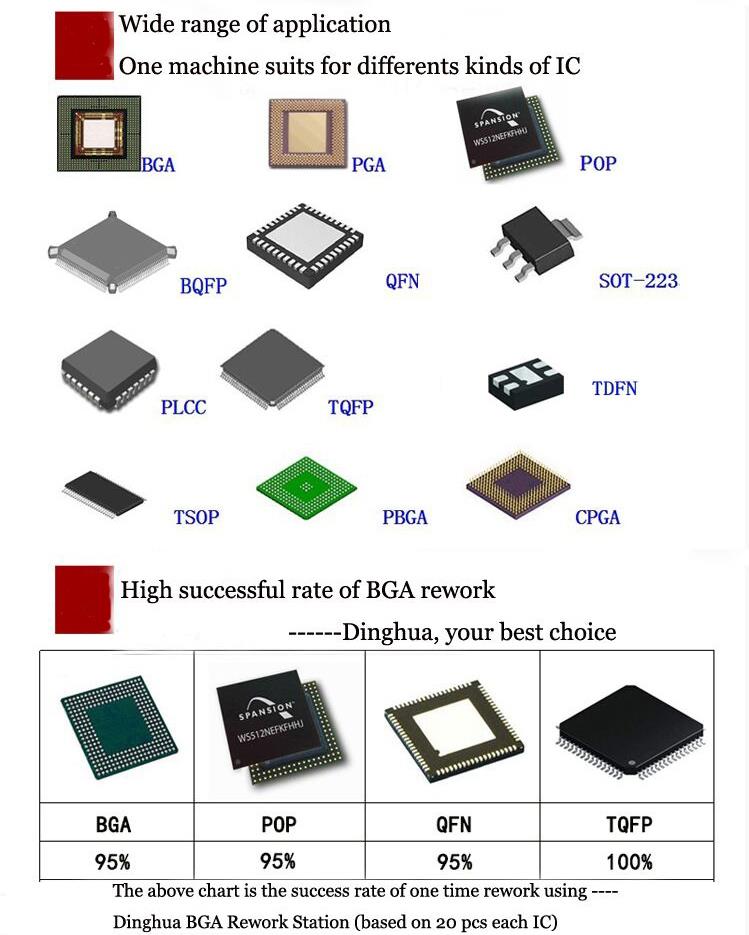

เหมาะสำหรับชิปชนิดต่าง ๆ : BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDF N, TSOP, PB GA, CPGA,
LED Chip .

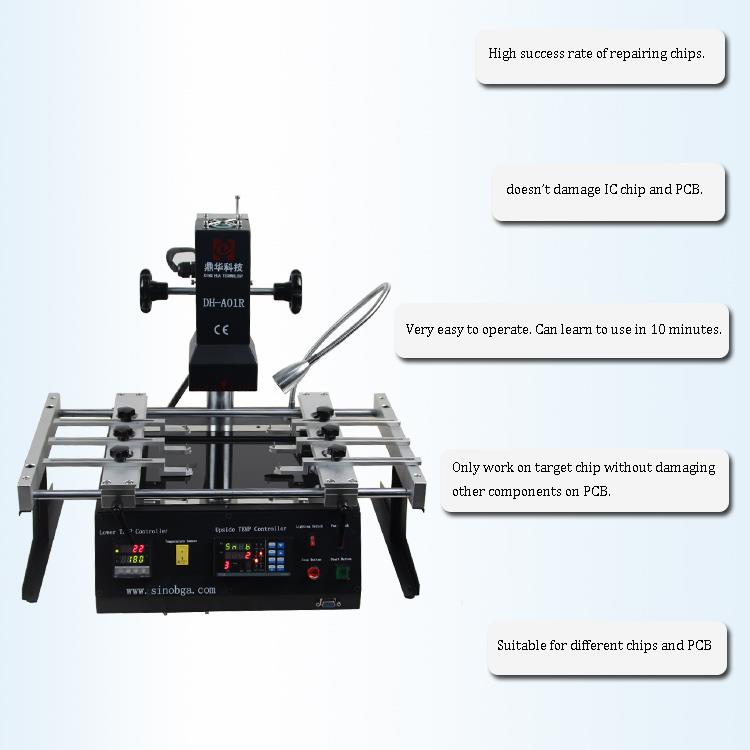

2.คุณสมบัติผลิตภัณฑ์ของคอมพิวเตอร์คีย์บอร์ด BGA REWORK Machine
(คอมพิวเตอร์คีย์บอร์ด BGA REWORK Machine)
3. ข้อมูลจำเพาะ
| แหล่งจ่ายไฟของเครื่องสถานี BGA REWORK | 110 ~ 250V 50/60Hz BGA rework ราคาเครื่องในอินเดีย |
| อำนาจที่ได้รับการจัดอันดับ | 2300W |
| IR | 450W |
| IR ที่ต่ำกว่า | 1800W |
| การวางตำแหน่ง | V-groove แพลตฟอร์มที่เคลื่อนย้ายได้พร้อมการแข่งขันสากล |
| การควบคุมอุณหภูมิของระบบการทำซ้ำ BGA | เทอร์โมคัปเปิล K-type, วงปิด |
| ความแม่นยำของอุณหภูมิของเครื่องทำซ้ำ BGA ที่ดีที่สุด | 2 องศาสำหรับเครื่องซ่อม BGA BGA สำหรับเมนบอร์ดแล็ปท็อป |
| ขนาด PCB | 320*360 มม. |
| ขนาดชิป | 2*2 ~ 80*80 มม. |
| พอร์ตทดสอบอุณหภูมิ BGA ใหม่ | 1 ชิ้น |
| มิติ | L480*W370*H390 มม. |
| น้ำหนักขั้นต้น | 15.5kg |

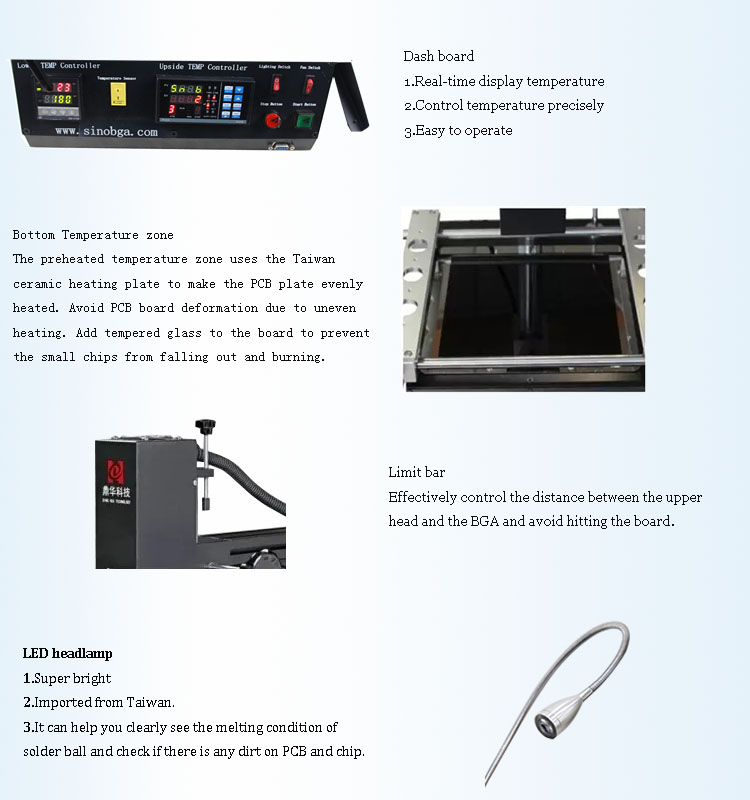

4. รายละเอียด
(คอมพิวเตอร์คีย์บอร์ด BGA REWORK Machine)
1. โซนความร้อนอินฟราเรดสองโซน;
2. ไฟหน้า LED;
3. การทำงานของแดชบอร์ด;
4. li mit bar .
ที่เครื่องทำซ้ำ IR6500 BGAมักใช้ในสภาพแวดล้อมการซ่อมแซมและผลิตอุปกรณ์อิเล็กทรอนิกส์เพื่อซ่อมแซมและแทนที่ส่วนประกอบ BGA บนแผงวงจรพิมพ์ (PCBs) . การใช้งานทั่วไปของ IR6500 รวมถึง:
- ซ่อม PCB: ใช้เพื่อลบส่วนประกอบ BGA ที่เสียหายหรือผิดพลาดออกจาก PCBs และแทนที่ด้วยส่วนใหม่ .
- การอัพเกรด PCB: เปิดใช้งานส่วนประกอบ BGA ที่ล้าสมัยหรือล้าสมัยด้วยรุ่นใหม่ที่ก้าวหน้ากว่า .}
- การผลิต PCB: ช่วยในการวางส่วนประกอบ BGA ลงบน PCB ในระหว่างกระบวนการผลิต .
- วิศวกรรมย้อนกลับ: ช่วยในการวิเคราะห์และศึกษาการออกแบบส่วนประกอบ BGA บน PCB .
- การพัฒนาต้นแบบ: สนับสนุนการพัฒนาและการทดสอบ PCB ต้นแบบที่มีส่วนประกอบ BGA .
เครื่องทำซ้ำ IR6500 BGA เป็นเครื่องมือสำคัญสำหรับ บริษัท และบุคคลที่เกี่ยวข้องในการซ่อมแซมและผลิตอุปกรณ์อิเล็กทรอนิกส์ที่ใช้ส่วนประกอบ BGA .}

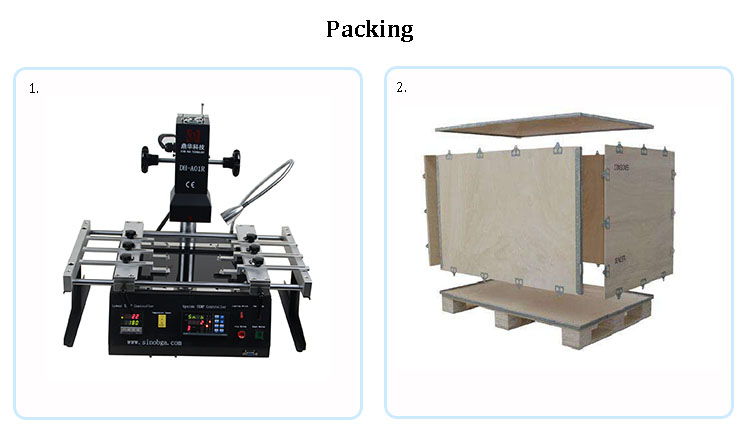

6. การบรรจุและการจัดส่ง
(คอมพิวเตอร์คีย์บอร์ด BGA REWORK Machine)
7. ความรู้ที่เกี่ยวข้อง
หนึ่งIR BGA (Infrared Ball Grid Array) สถานีทำงานซ้ำเป็นเครื่องจักรพิเศษที่ใช้ในการลบและแทนที่ส่วนประกอบ BGA บนแผงวงจรพิมพ์ (PCBs) . โดยทั่วไปจะใช้เทคโนโลยีเครื่องทำความร้อนอินฟราเรดในการให้ความร้อนทั้ง PCB และส่วนประกอบ BGA พร้อมกันช่วยให้การกำจัดอย่างปลอดภัยและการแทนที่ส่วนประกอบ .
สถานี BGA REWORK มีขนาดและการกำหนดค่าที่หลากหลายตั้งแต่หน่วย benchtop ขนาดเล็กไปจนถึงระบบขนาดใหญ่หลายโซน . พวกเขาอาจมีเทคโนโลยีความร้อนประเภทต่าง ๆ เช่นการพาความร้อนแบบพาความร้อนหรือการทำงานใหม่
ประโยชน์หลักของการใช้สถานี IR BGA REWORK คือความสามารถในการให้ความร้อนส่วนประกอบ BGA อย่างสม่ำเสมอลดความเสี่ยงของความเสียหายต่อส่วนประกอบหรือ PCB ในระหว่างกระบวนการทำงานซ้ำ . สิ่งนี้ทำให้สถานี IR BGA rework}}}}}
