ระบบการทำงานซ้ำ SMD อัตโนมัติ
-หัวฉีดพร้อมช่องระบายอากาศแบบรีโฟลว์-การจัดตำแหน่งด้วยแสง-3 โซนอุณหภูมิ-โหมดแมนนวลและอัตโนมัติ
คำอธิบาย

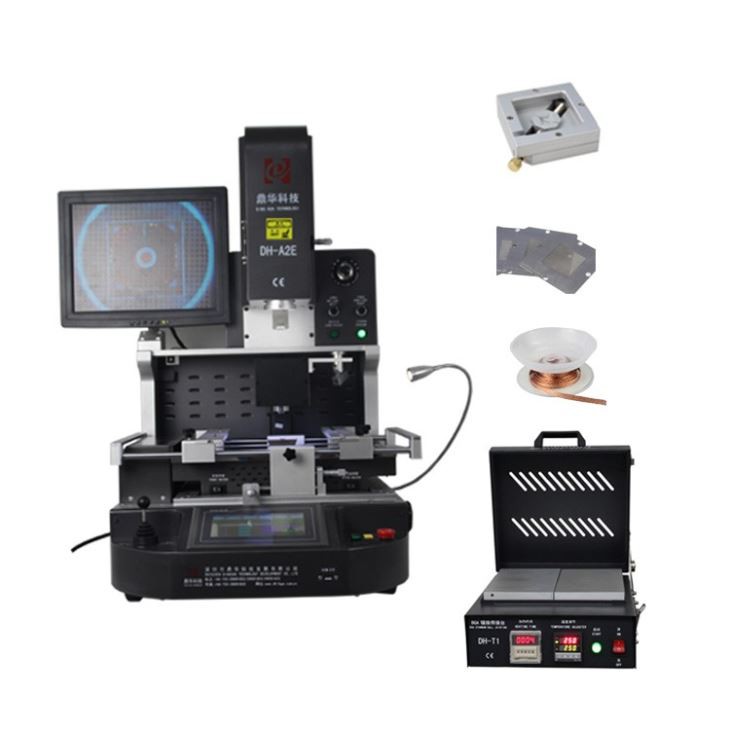

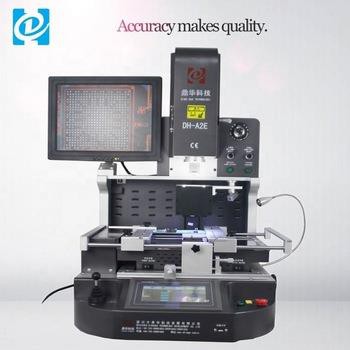

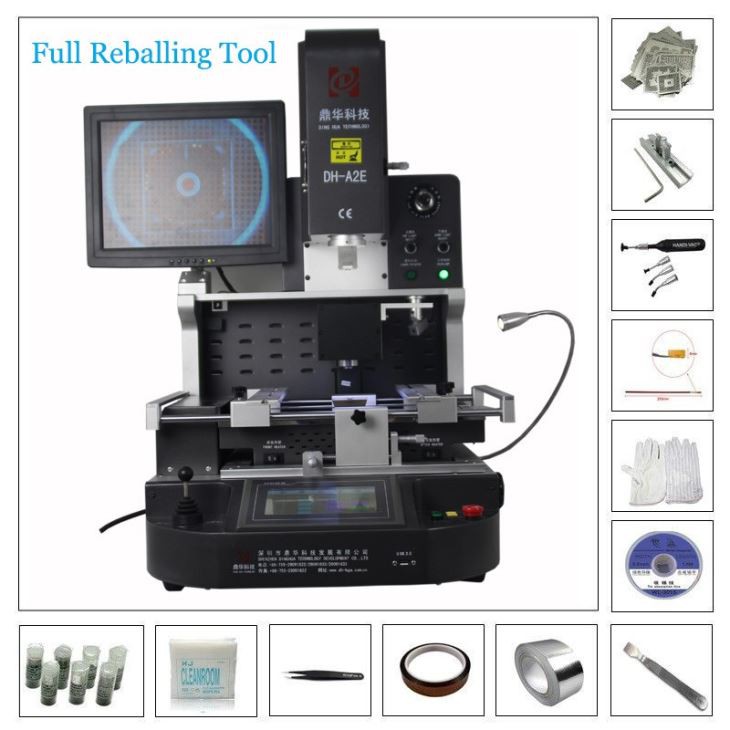

ระบบการทำงานซ้ำ SMD อัตโนมัติ DH-A2E
ระบบการทำงานซ้ำ SMD อัตโนมัติ DH-A2E เป็นอุปกรณ์อิเล็กทรอนิกส์ที่ใช้ในการซ่อมแซมหรือ
การเปลี่ยนส่วนประกอบที่ติดตั้งบนพื้นผิวบนแผงวงจรพิมพ์ (PCB) โดยอัตโนมัติ โดยทั่วไปแล้ว
ใช้เทคนิคความร้อน อากาศ และสุญญากาศร่วมกันในการถอดและเปลี่ยนส่วนประกอบ SMD
รุ่น DH-A2E อาจมีคุณสมบัติและความสามารถเฉพาะที่ทำให้แตกต่างจากการปรับปรุงอื่นๆ
ระบบ ทางที่ดีควรศึกษาเอกสารหรือเว็บไซต์ของผู้ผลิตสำหรับข้อมูลโดยละเอียด
เกี่ยวกับผลิตภัณฑ์
ข้อมูลจำเพาะ:
| 1 | กำลังทั้งหมด | 5300w |
| 2 | เครื่องทำความร้อนอิสระ 3 เครื่อง | ลมร้อนบน 1200w ลมร้อนล่าง 1200w อุ่นอินฟราเรดด้านล่าง 2700w |
| 3 | แรงดันไฟฟ้า | AC220V% c2% b110% 25 50% 2f60Hz |

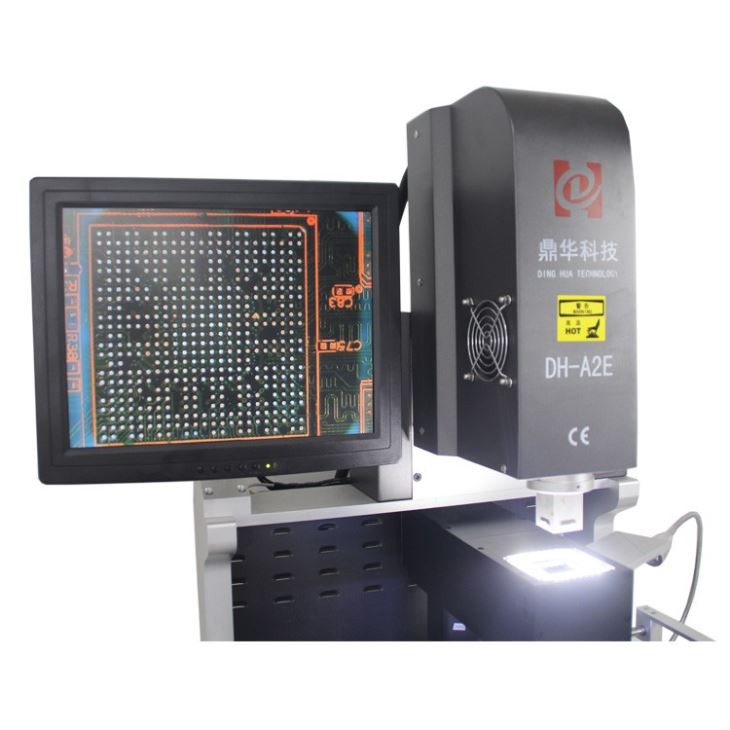

| 4 | อะไหล่ไฟฟ้า | หน้าจอสัมผัสขนาด 7 นิ้ว + โมดูลควบคุมอุณหภูมิอัจฉริยะที่มีความแม่นยำสูง + ไดรเวอร์สเต็ปเปอร์มอเตอร์ + PLC + จอแสดงผล LCD + ระบบ CCD ออปติคัลความละเอียดสูง + การวางตำแหน่งเลเซอร์ |
| 5 | การควบคุมอุณหภูมิ | K-Sensor วงปิด + การชดเชยอุณหภูมิอัตโนมัติ PID + โมดูลอุณหภูมิ ความแม่นยำของอุณหภูมิภายใน ±2 องศา |
| 6 | การวางตำแหน่ง PCB | ร่องตัว V + อุปกรณ์จับยึดอเนกประสงค์ + ชั้นวาง PCB แบบเคลื่อนย้ายได้ |
| 7 | ขนาด PCB ที่ใช้งานได้ | สูงสุด 370x410มม. ต่ำสุด 22x22มม |
| 8 | ขนาด BGA ที่ใช้งานได้ | 1*1 มม.~80*80 มม |
| 9 | ขนาด | 600x700x850 มม. (ยาว * สูง * สูง) |
| 10 | น้ำหนักสุทธิ | 70 กก |
การใช้งาน:
ใช้กันอย่างแพร่หลายในการซ่อมแซมระดับชิปในผลิตภัณฑ์ต่อไปนี้:
1. แล็ปท็อปและเดสก์ท็อป PCBA
2. เครื่องเล่นเกม เช่น Xbox One, เมนบอร์ด Play Station 4
3. PCBA โทรศัพท์มือถือ เช่น เมนบอร์ด iPhone
4. เมนบอร์ดกล่องรับสัญญาณทีวีและทีวี
5. เซิร์ฟเวอร์ เครื่องพิมพ์ กล้อง ฯลฯ เมนบอร์ด
สามารถทำงานซ้ำ BGA, PGA, POP, BQFP, QFN, SOT- 223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, ชิป LED
DH-A2E เป็นสถานีบัดกรีระดับมืออาชีพที่ออกแบบมาเพื่อแทนที่ชิป BGA บนบอร์ด PCB ที่ต้องการพลังงานสูง
เครื่องทำความร้อน เหมาะสำหรับใช้กับดีบุกทั้งแบบมีสารตะกั่วและแบบไม่มีสารตะกั่ว ด้วยโปรไฟล์ที่ตั้งโปรแกรมได้และมีคุณภาพสูง
องค์ประกอบความร้อน เราสามารถควบคุมกระบวนการบัดกรีได้อย่างแม่นยำและประสิทธิภาพของการซ่อมแซม
กำลังขับสูงทำให้ DH-A2E เป็นเครื่องมือที่สมบูรณ์แบบสำหรับบริการอิเล็กทรอนิกส์ที่เชี่ยวชาญด้านการซ่อมแซมหน้าตัก
ท็อปส์ซูและคอนโซล

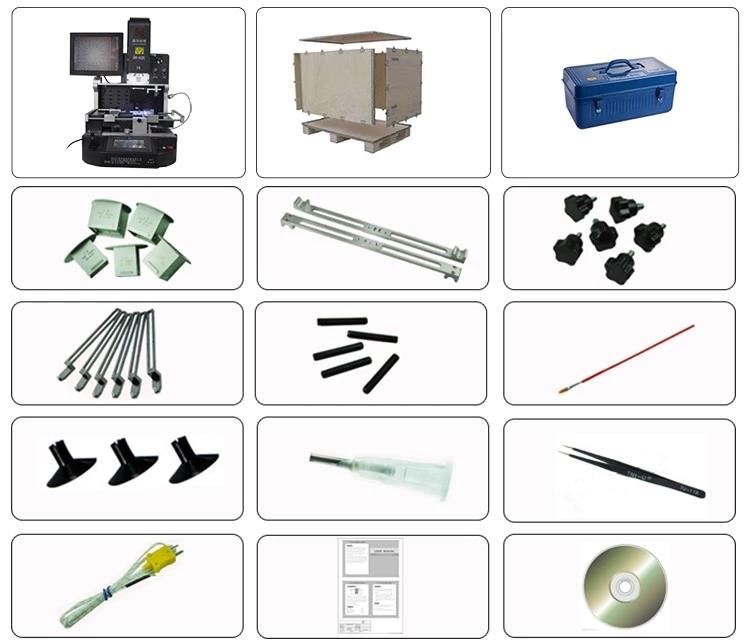

บรรจุุภัณฑ์:
1. เครื่องจักร: ระบบการทำงานซ้ำ smd อัตโนมัติ
2. บรรจุในกล่องไม้ที่มั่นคงและแข็งแรง
3. หัวฉีดด้านบน: 3 ชิ้น (31 * 31 มม., 38 * 38 มม., 41 * 41 มม. หัวฉีดด้านล่าง: 2 ชิ้น (34 * 34 มม., 55 * 55 มม.)
4. ลำแสง: 2 ชิ้น
5. ลูกบิดบ๊วย : 6 ชิ้น
6. ฟิกซ์เจอร์สากล: 6 ชิ้น
7. สกรู:5 ชิ้น
8. แปรงปัดเงา:1 ชิ้น
9. ถ้วยสูญญากาศ:3 ชิ้น
10. เข็มสุญญากาศ:1 ชิ้น
11. แหนบ: 1 ชิ้น
12. สายเซนเซอร์อุณหภูมิ: 1 ชิ้น
13. คู่มือ: 1 ชิ้น
14. ซีดีสาธิต: 1 ชิ้น
บริการของเรา
1.ก่อนการขาย สามารถสาธิตและให้คำปรึกษาข้อมูลได้ฟรี บนเว็บไซต์หรือทางวิดีโอ
2. สามารถจัดเตรียมวิดีโอกระบวนการหรือการฝึกอบรมก่อนจัดส่งได้ตามความต้องการของคุณ
3. หลังการขายพร้อมทีมงานสำรองด้านเทคนิคมืออาชีพที่แข็งแกร่ง
4. เสนอส่วนลดมากมายสำหรับการสั่งซื้อจำนวนมากหรือการสั่งซื้อซ้ำ
5. การรับประกัน: ฟรี 1 ปีและรับค่าอะไหล่สำหรับปีต่อไป
ทำไมถึงเลือกพวกเรา
เราคือผู้ผลิต=โรงงานของตัวเอง+ออกแบบเครื่องจักร+แผ่นโลหะที่ผลิตเอง+
พ่นผง+ประกอบทีมงานเครื่องจักร+บรรจุภัณฑ์+อบรมฟรี
1). โลโก้/แบรนด์: ยินดีต้อนรับการออกแบบและโลโก้ของลูกค้า เราสามารถพิมพ์โลโก้ของคุณเองไหม
2). ผู้จำหน่าย HUAWEI, SAMSUNG, TCL, ZTE, MEIZU, KONKA, LENOVO, FOXCONN;
3). มีตลาดที่ดีในเกาหลี ญี่ปุ่น แอฟริกาเหนือ เวียดนาม บราซิล ตุรกี อินเดีย เม็กซิโก และเอเชียใต้ประเทศในตะวันออกกลางและยุโรป
1). ใหม่ 100% จากโรงงาน Dinghua;
2). วิศวกร R&D กว่า 20 คน มีประสบการณ์ 10 ปี
3). ผู้ใช้ทั่วโลกมากกว่า 100,000 ราย;
4) ทุกรุ่นได้รับการอนุมัติ CE ISO9001;
5). การตรวจสอบคุณภาพ 100% ก่อนจัดส่ง
6). คุณภาพสูงและราคาที่แข่งขัน
