สถานีปรับปรุง BGA ออปติคอลกึ่งอัตโนมัติ
1. การแนะนำผลิตภัณฑ์ คำจำกัดความใหม่ของการซ่อมแซมบอร์ด - อัตโนมัติ ยืดหยุ่น และกระบวนการที่เชื่อถือได้! · หัวทำความร้อนไฮบริด 1200 W ที่มีประสิทธิภาพสูง, การทำความร้อนด้านล่าง IR พื้นที่ขนาดใหญ่พร้อมโซนทำความร้อน 3 โซน 3000W) · การจัดตำแหน่งส่วนประกอบอัตโนมัติและแม่นยำด้วยความช่วยเหลือของเครื่องจักร...
คำอธิบาย

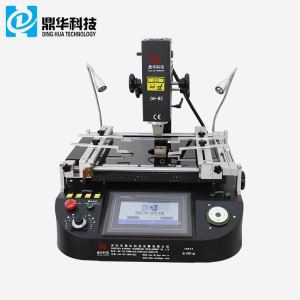

สถานีปรับปรุง BGA ออปติคอลกึ่งอัตโนมัติ
1. การแนะนำผลิตภัณฑ์
คำจำกัดความใหม่ของการซ่อมบอร์ด: อัตโนมัติ ยืดหยุ่น และเชื่อถือได้ในขั้นตอนการทำงาน!
- หัวทำความร้อนแบบไฮบริด 1200 W ประสิทธิภาพสูง
- การทำความร้อนด้านล่าง IR ในพื้นที่ขนาดใหญ่ที่เป็นเนื้อเดียวกันพร้อมโซนทำความร้อน 3 โซน (โซนละ 800 W)
- การจัดตำแหน่งส่วนประกอบอัตโนมัติและแม่นยำด้วยความช่วยเหลือของวิชันซิสเต็ม
- ระบบแกนขับเคลื่อนด้วยมอเตอร์ที่มีความแม่นยำสูงสำหรับการจัดวางส่วนประกอบ (+/- 0.025 มม.)
- รับประกันผลการซ่อมแซมที่ทำซ้ำได้และเป็นอิสระจากผู้ใช้
- การควบคุมกระบวนการและเอกสารผ่านซอฟต์แวร์ผู้ปฏิบัติงาน HRSoft
- การทำงานอัตโนมัติหรือกึ่งอัตโนมัติ
- เหมาะสำหรับใช้กับ Dip&Print Station
2. ข้อมูลจำเพาะของผลิตภัณฑ์
|
ขนาด (กว้าง x ลึก x สูง) หน่วยเป็น มม |
660 * 620 * 850 มม |
|
น้ำหนักเป็นกิโลกรัม |
70 กก |
|
การออกแบบป้องกันไฟฟ้าสถิตย์ (มี/ไม่มี) |
y |
|
อัตรากำลังในหน่วย W |
5300W |
|
แรงดันไฟฟ้าที่กำหนดใน V/AC |
110~220V 50/60Hz |
|
เครื่องทำความร้อนด้านบน |
เครื่องทำลมร้อน 1200W |
|
ความร้อนต่ำลง |
เครื่องทำลมร้อน 1200W |
|
พื้นที่อุ่นเครื่อง |
อินฟราเรด 2700W, ขนาด:250 x 330มม |
|
ขนาด PCB เป็น มม |
ตั้งแต่ 20*20~370*450 มม |
|
ขนาดส่วนประกอบเป็น มม |
จาก 1*1 80*80 |
|
การดำเนินการ |
หน้าจอสัมผัสในตัว 7- นิ้ว ความละเอียด 800*480 |
|
สัญลักษณ์ทดสอบ |
ซีอี |

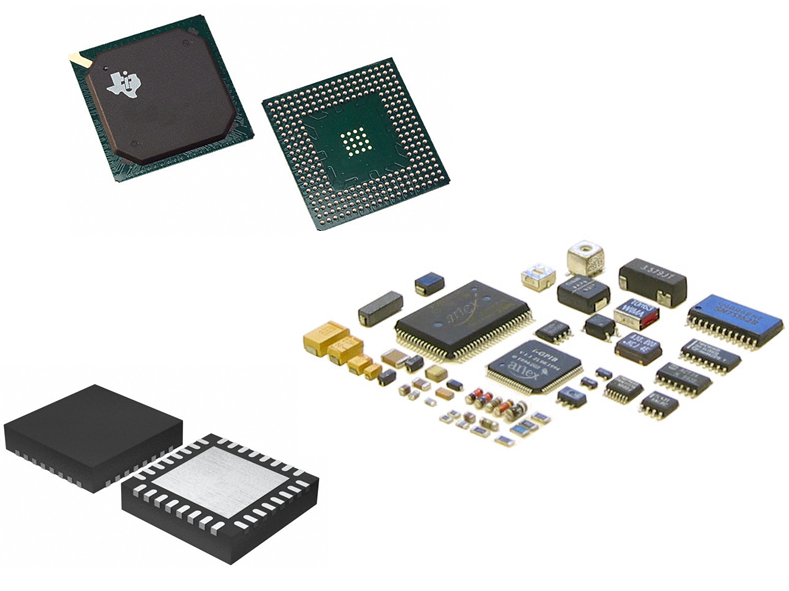

3. การใช้งานผลิตภัณฑ์
การบัดกรี การวางตำแหน่ง และการบัดกรีอุปกรณ์ยึดพื้นผิว (SMD): BGA, BGA โลหะ, CGA,
ซ็อกเก็ต BGA, QFP, PLCC, MLF และส่วนประกอบขนาดเล็กที่มีความยาวขอบสูงสุด 1 x 1 มม.

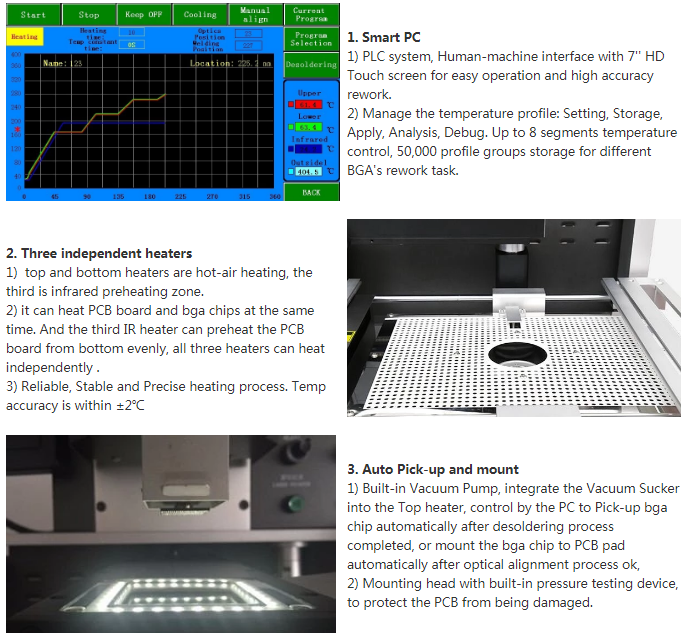

4. รายละเอียดสินค้า

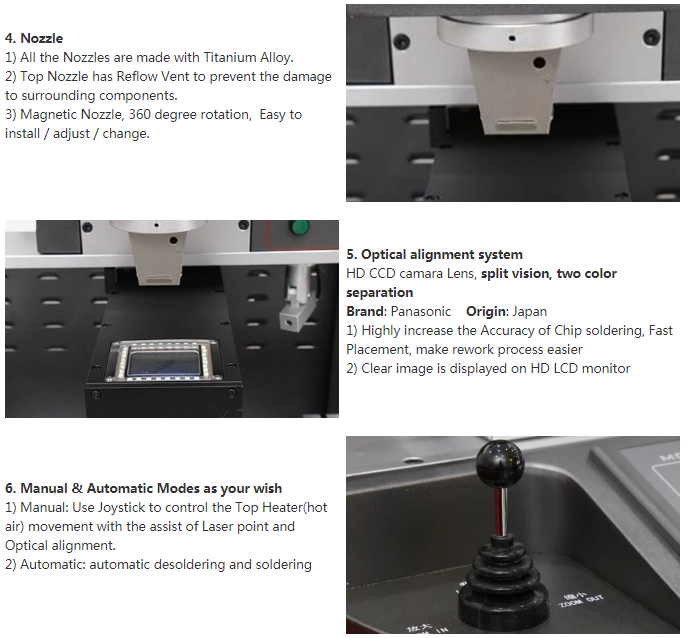

5. คุณสมบัติผลิตภัณฑ์
6. บริการของเรา

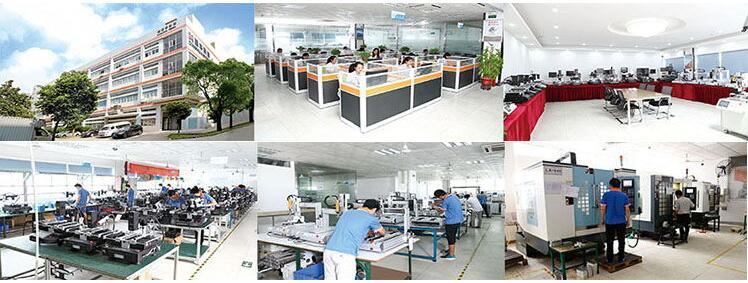

เพื่อสนับสนุนลูกค้าของเรา เราจึงให้บริการการขายและการสนับสนุนทางเทคนิคตามมาตรฐาน Gold Standard จากสำนักงาน Dinghua ของเรา
วิศวกรที่ผ่านการฝึกอบรมมาอย่างดีของเรามีประสบการณ์ในการใช้งานซ่อมแซมทุกประเภท และสามารถช่วยในกระบวนการ หัวฉีด สเตนซิล อะไหล่ และการปรับแต่งได้
7. คำถามที่พบบ่อย
ถาม: เครื่อง Dinghua BGA rework ควบคุมอุณหภูมิอย่างไร เครื่องจะร้อนเกินไปและทำให้ PCB หรือชิปเสียหายหรือไม่?
ตอบ: เครื่องปรับปรุง Dinghua BGA สามารถให้ความร้อนแก่ชิป PCB และ BGA ได้พร้อมกัน เครื่องทำความร้อน IR ตัวที่สามจะอุ่น PCB จากด้านล่างอย่างสม่ำเสมอเพื่อหลีกเลี่ยงการเสียรูปของ PCB ในระหว่างกระบวนการซ่อมแซม เครื่องทำความร้อนทั้งสามเครื่องสามารถควบคุมได้อย่างอิสระ
ใช้เทอร์โมคัปเปิลชนิด K พร้อมการควบคุมวงปิดและระบบชดเชยอุณหภูมิอัตโนมัติ PID ร่วมกับ PLC และโมดูลอุณหภูมิ เพื่อให้มั่นใจในการควบคุมอุณหภูมิที่แม่นยำโดยมีค่าเบี่ยงเบน ±2 องศา
ถาม: เครื่องปรับปรุง Dinghua BGA รับประกันความปลอดภัยเพื่อปกป้องผู้ปฏิบัติงานในกรณีฉุกเฉินได้อย่างไร
ตอบ: เครื่องได้รับการรับรอง CE และมีปุ่มฉุกเฉิน นอกจากนี้ ยังมีเสียงเตือนที่เปิดใช้งานประมาณ 5 วินาทีก่อนที่กระบวนการบัดกรี/ถอดบัดกรีจะเสร็จสิ้น นอกจากนี้ยังมีระบบป้องกันการปิดเครื่องอัตโนมัติในกรณีเกิดเหตุการณ์ผิดปกติพร้อมระบบควบคุมป้องกันความร้อนเกินสองเท่า
