2 โซนความร้อนหน้าจอสัมผัส BGA rework Machine

2 โซนความร้อนหน้าจอสัมผัส BGA rework Machine

dh -200 นี้เป็นเครื่องซ่อม IC ขนาดเล็กที่มีหัวด้านบนอัตโนมัติและโซนอุ่น IR ยังเป็นหน้าจอสัมผัส

สำหรับเวลาและอุณหภูมิควบคุมได้อย่างแม่นยำ ใช้สำหรับ iPhone, iPad,Huawei โทรศัพท์มือถือ Samsung ฯลฯ

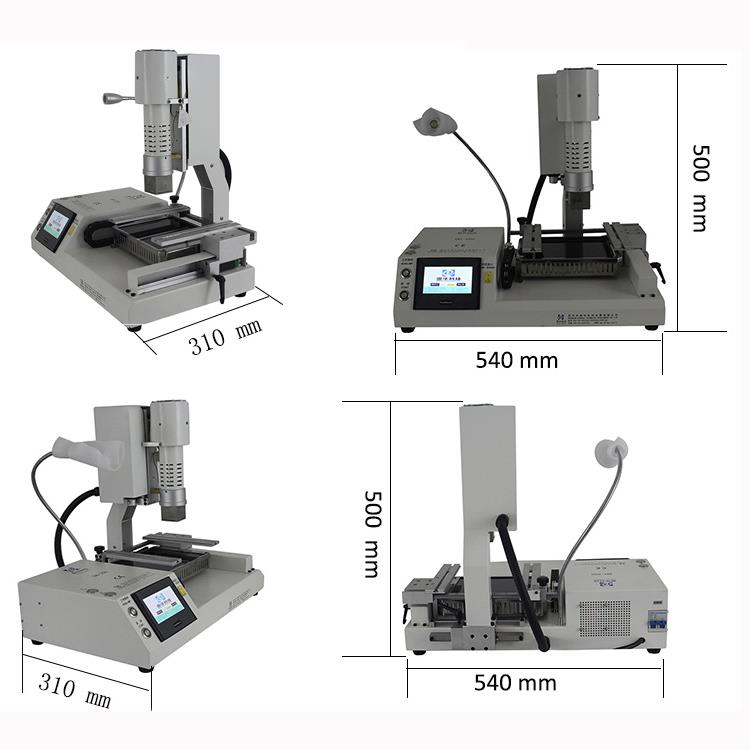

1. คุณสมบัติผลิตภัณฑ์ของ 2 โซนทำความร้อนหน้าจอสัมผัส BGA ใหม่เครื่องจักรขนาดเล็ก IC rework ขนาดของเครื่อง

1. เทคโนโลยีการเชื่อมอากาศร้อนและอินฟราเรด
2. อากาศร้อนและความร้อนจากอินฟราเรดสามารถป้องกันความเสียหายของ IC ที่เกิดจากการทำความร้อนอย่างรวดเร็วหรือต่อเนื่อง
3. ใช้งานง่าย ผู้ใช้สามารถมีความเชี่ยวชาญหลังจากการฝึกอบรมหนึ่งวัน
4. ไม่จำเป็นต้องใช้เครื่องมือเชื่อม สามารถเชื่อมชิปได้ถึง 50 มม.
5. ติดตั้งระบบร้อน 800W ร้อนพร้อมช่วงอุ่นที่ 240 มม. x 180 มม.
6. มันไม่ส่งผลกระทบต่อส่วนประกอบอัจฉริยะที่ไม่มีอากาศร้อนและเหมาะสำหรับการเชื่อม BGA, SMD, CSP, LGA, QFP, PLCC และ BGA reballing
7. เหมาะสำหรับส่วนประกอบของคอมพิวเตอร์โน๊ตบุ๊คและ PlayStation BGA ที่หลากหลายโดยเฉพาะชิปเซ็ต Northbridge และ Southbridge

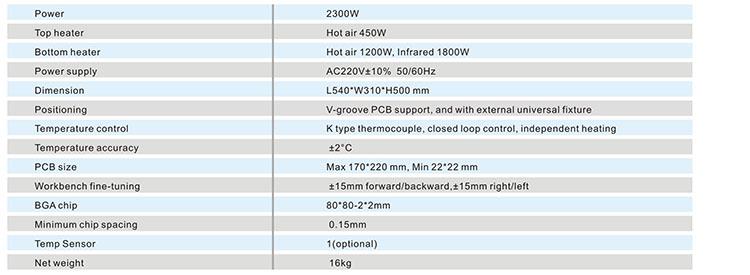

2. ข้อมูลจำเพาะของ 2 โซนทำความร้อนหน้าจอสัมผัส BGA ใหม่

3. รายละเอียดของ 2 โซนความร้อนหน้าจอสัมผัส BGA

1.2 เครื่องทำความร้อนอิสระ (อากาศร้อนและอินฟราเรด);

2. จอแสดงผลดิจิตอล HD;

3. อินเตอร์เฟสหน้าจอสัมผัส HD, การควบคุม PLC;

4. ไฟหน้า LED;

. โซนอุ่น, ท่อทำความร้อนคาร์บอนไฟเบอร์ IR และโล่แก้วที่มีอุณหภูมิสูงซึ่งสามารถป้องกันไม่ให้ส่วนประกอบเล็ก ๆ ตกอยู่ใน

ข. ไฟ LED, พลังงาน 10W, สว่างและยืดหยุ่น

ค. 4 การแข่งขันสากลที่สามารถใช้สำหรับ PCB อื่น ๆ ที่มีรูปร่างผิดปกติ

1. ระยะทางที่ปรับได้สำหรับ PCB และหัวฉีด

2. PCB Workbench และ IR preating Zone

3. หัวด้านบนยกขึ้นหรือลดลงโดยอัตโนมัติ

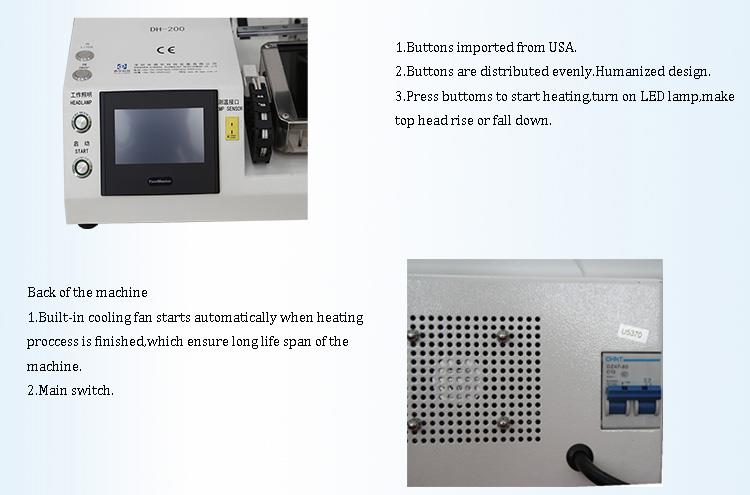

1. ปุ่ม 4 ปุ่มซึ่งสองปุ่มควบคุมการยกหัวและการลดลงของหัวด้านบน เรียบง่ายและมีประสิทธิภาพ
2. พัดลมระบายความร้อนในตัวซึ่งทำให้มั่นใจได้ว่าการอุ่นเครื่อง IR ไม่ร้อนเกินไป

4. ทำไมเลือก 2- เครื่องทำความร้อนหน้าจอความร้อน BGA ใหม่

• เครื่องทำความร้อนเป็นปัจจัยสำคัญสำหรับการทำใหม่ที่ประสบความสำเร็จ เราใช้หนึ่งนำเข้าจากไต้หวันหรือเยอรมนีและดำเนินการทดสอบอย่างเข้มงวดในแต่ละหน่วย
• ผลลัพธ์หลังจากการ desoldering นั้นสะอาดและสมบูรณ์แบบโดย PCB ที่เหลืออยู่ในสภาพใหม่
• การออกแบบอากาศร้อนประกอบด้วยหลุมอย่างน้อยหนึ่งรูและสี่รอยบนทั้งสี่ด้านซึ่งช่วยป้องกันความร้อนสูงเกินไป

การใช้งาน:BGA, PGA, QFN, PLCC, TSOP, PBGA, CPGA, IC ฯลฯ

5. ใบรับรอง 2 โซนทำความร้อนหน้าจอสัมผัส BGA ใหม่

1. สิทธิบัตรมากกว่า 38 ชิ้นและเทคโนโลยีขั้นสูง 100 ชิ้นที่รัฐบาลยอมรับ

2.CE, iOS9001 และ ROHS เป็นต้น

6. การบรรจุและการจัดส่งของ 2 โซนทำความร้อนหน้าจอสัมผัส BGA REWORK Machine

อุปกรณ์เสริมของ 2 โซนทำความร้อนหน้าจอสัมผัส BGA ใหม่

1. ติดตั้งสากล 6 ชิ้นสากล
2. สกรูไม่มีหัว
3. แปรง
4. หน่อยาง
5. ปากกาสูญญากาศ
6. แหนบ
7. เทอร์โมคัปเปิล
8. การสอนซีดี
9. คู่มือ

7. การใช้งานเครื่องทำความร้อน 2 โซนหน้าจอ BGA REWORK (DH -200)

วัฏจักรการทำใหม่ที่สมบูรณ์รวมถึงการอุ่นการลดลงการทำงานการบัดกรีส่วนประกอบและการกำจัดการประสานที่เหลืออาจต้องใช้การบัดกรีและการรีไฟล เราขอแนะนำให้ใช้ไฟล์ฉลุสากลเหมาะสำหรับชิปที่แตกต่างกันมากมายสถานีทำงานใหม่ BGA, บัดกรีขนาดเล็กและลายฉลุสำหรับรอบการทำงานซ้ำ

สเปกตรัมของอุปกรณ์ติดตั้งพื้นผิวที่เข้ากันได้มีตั้งแต่ขนาดเล็กมาก (1x1mm) ไปจนถึงส่วนประกอบขนาดใหญ่ (BGA)

โมดูลความร้อนด้านล่างเต็มพื้นที่ได้รับการปรับให้เหมาะสมสำหรับการทำงาน PCB ขนาดเล็กอีกครั้งเช่นที่พบในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค (โทรศัพท์มือถือ, iPads, ตัวติดตาม GPS ฯลฯ )

ไลบรารีโปรไฟล์ที่ติดตั้งไว้ล่วงหน้าหลายรายการและประสบการณ์ผู้ใช้ภาพที่ใช้งานง่ายช่วยให้ผู้ให้บริการใหม่เริ่มทำงานได้ทันที

คุณสมบัติระดับมืออาชีพมากมายรวมถึงโซนอุ่น IR ที่สามารถเคลื่อนย้ายได้และไฟทำความร้อน IR โล่แก้วทำให้เครื่องนี้ใช้กันอย่างแพร่หลายในร้านซ่อมส่วนตัวและโรงงานขนาดเล็ก

8. ความรู้ที่เกี่ยวข้องของ 2 โซนทำความร้อนหน้าจอสัมผัส BGA ใหม่

วิธีลบข้อต่อบัดกรี:

1. ขั้นแรกให้เปิดบอร์ด PCB และ BGA เพื่อกำจัดความชื้น เตาอบสามารถควบคุมได้โดยการตั้งค่าอุณหภูมิคงที่
2. เลือก Tuyere ที่เหมาะกับขนาดของชิป BGA และติดกับเครื่อง Tuyere ตอนบนควรครอบคลุมชิป BGA เล็กน้อยโดยมีระยะขอบ 1 ถึง 2 มม. Tuyere ตอนบนอาจมีขนาดใหญ่กว่า BGA เล็กน้อย แต่ไม่ควรเล็กลงเนื่องจากอาจส่งผลให้เกิดการให้ความร้อน BGA ที่ไม่สม่ำเสมอ Tuyere ที่ต่ำกว่าควรมีขนาดใหญ่กว่า BGA เล็กน้อย
3. แก้ไขปัญหา PCB ที่มีปัญหาบนสถานี BGA REWORK ปรับตำแหน่งและยึด PCB ด้วยการติดตั้ง ตรวจสอบให้แน่ใจว่า Tuyere ที่ต่ำกว่า BGA อยู่ในแนวเดียวกัน (สำหรับ PCB ที่ผิดปกติให้ใช้การติดตั้งที่มีรูปร่างเป็นพิเศษ) ดึงสายการวัดอุณหภูมิออกมาและปรับตำแหน่งของ Tuyere ด้านบนและล่างเพื่อให้ Tuyere บนครอบคลุม BGA ทำให้เกิดช่องว่างประมาณ 1 มม. ในขณะที่ Tuyere ที่ต่ำกว่านั้นเทียบกับ PCB
4. ตั้งค่าเส้นโค้งอุณหภูมิที่สอดคล้องกัน: จุดหลอมตะกั่วที่ 183 องศาและจุดหลอมเหลวที่ปราศจากตะกั่วที่ 217 องศา ทำตามเส้นโค้งอุณหภูมิของโปรแกรมตะกั่วที่ไม่ได้อยู่บนสถานีทำงานใหม่ทำการปรับเปลี่ยนที่จำเป็นดังแสดงในรูป (รูปต่อไปนี้แสดงพารามิเตอร์ที่ฉันตั้งไว้สำหรับการซ่อมแซมเป็นการส่วนตัว แต่นี่คือการอ้างอิงเท่านั้นขอแนะนำให้ใช้งานสถานี BGA REWORK ด้วยเส้นโค้งอุณหภูมิที่ตั้งไว้เพื่อการปรับเปลี่ยนที่ง่ายและการตรวจสอบอุณหภูมิแบบเรียลไทม์)
5. คลิกเพื่อเริ่มกระบวนการเชื่อม เมื่อสัญญาณเตือนสัญญาณสแตนด์บายถอดหัวลมบนและใช้ปากกาดูดสูญญากาศที่มาพร้อมกับเครื่องเพื่อรับ BGA

หากไม่สามารถลบข้อต่อบัดกรีให้แก้ไขปัญหากระบวนการ BGA และปรับการตั้งค่าตามเงื่อนไขที่พบในระหว่างการซ่อมแซมจริง
