ซ่อมซีพียูรถยนต์
1. เครื่องจักรปรับปรุง BGA อัตโนมัติที่ใช้สำหรับบรรจุภัณฑ์อาเรย์กริดคอลัมน์ แพ็คเกจขนาดชิป แพ็คเกจสี่แบนราบ อาร์เรย์กริดที่ดิน หรือการซ่อมแซม SMD อื่น ๆ
2. CCD แบบออปติคัลพร้อมการมองเห็นแบบแยกสำหรับแผ่นบัดกรีของชิปและเมนบอร์ด
3.โปรไฟล์อุณหภูมิสามารถจัดเก็บได้มากถึง 50,000 กลุ่ม
4. การตั้งชื่อที่เป็นอิสระสำหรับทุกโปรไฟล์อุณหภูมิ
คำอธิบาย

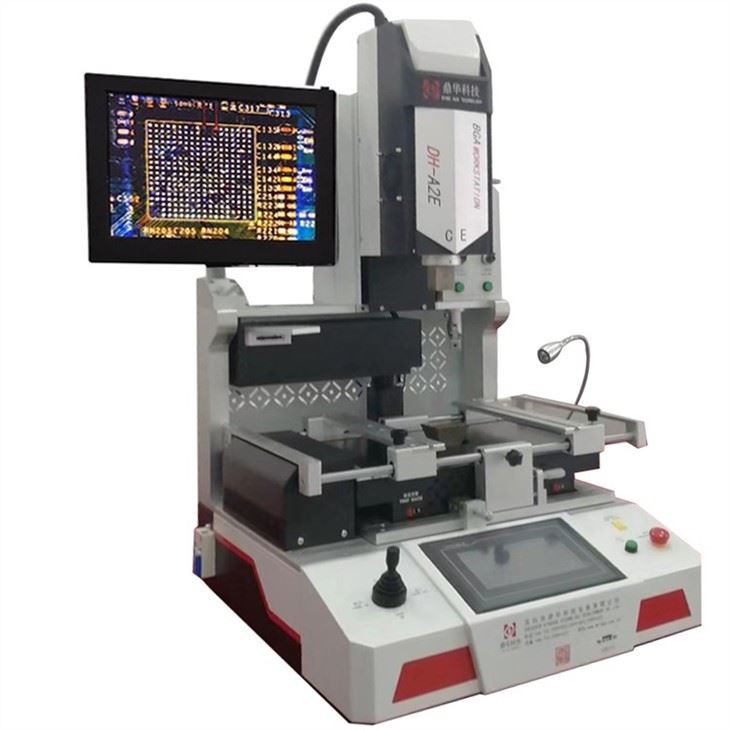

เครื่องปรับปรุง BGA อัตโนมัติสำหรับการซ่อมซีพียูในรถยนต์
CPU คือแกนหลักของ ECU ด้วยทรัพยากรและความรู้ที่เพียงพอ ECU ก็สามารถซ่อมแซมได้แต่ต้องวินิจฉัยและแก้ไข
ส่วนประกอบที่ผิดพลาดต้องอาศัยการทดสอบ อุปกรณ์เฉพาะทางจำนวนมากและขึ้นอยู่กับสิ่งที่ทำให้เกิดความล้มเหลว
มีส่วนประกอบเสียหายกี่ชิ้นและส่วนประกอบใดบ้างที่จำเป็นต้องเปลี่ยน ฯลฯ หากซ่อม CPU จะเป็น BGA
เครื่องทำงานซ้ำจำเป็นต้องใช้ และเครื่องทำใหม่อัตโนมัติพร้อมระบบการจัดตำแหน่ง CCD แบบออปติคัลก็คือทางเลือกที่ดีกว่า
สำหรับการซ่อม CPU รุ่น DH-A2E เป็นรุ่นที่ยอดเยี่ยม:

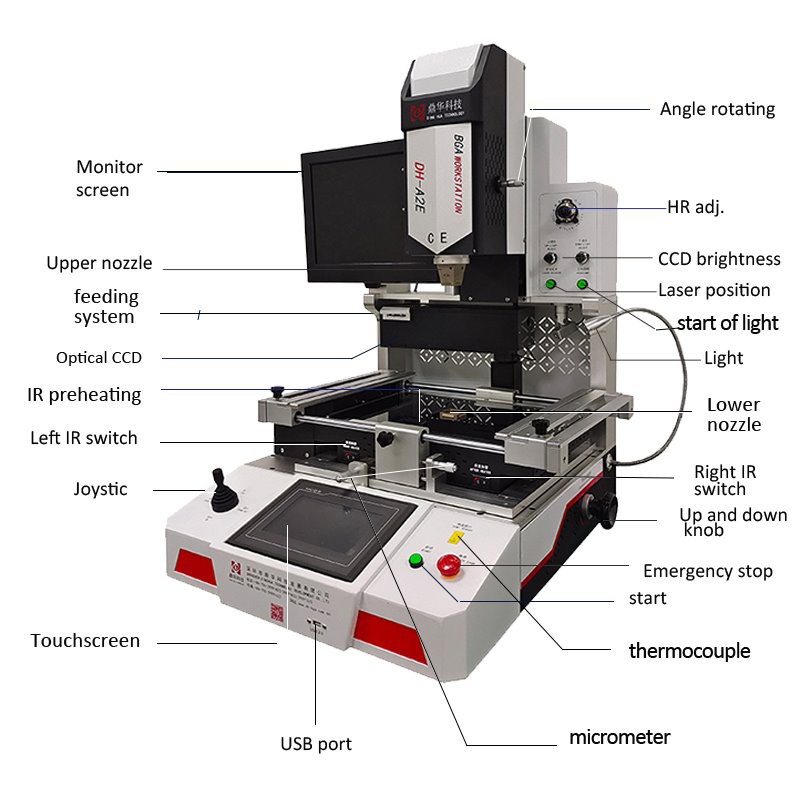

การแนะนำเครื่อง:
| รายการ | การใช้งานหรือฟังก์ชั่น |
| หน้าจอมอนิเตอร์ | ชิปและมาเธอร์บอร์ดที่ถ่ายภาพไว้ |
| หัวฉีดด้านบน | เพื่อรวบรวมลมร้อนเพื่อให้ความร้อน |
| ระบบการให้อาหาร | ดำเนินการหรือรีไซเคิลชิป bga rework station โดยอัตโนมัติ |
| CCD แบบออปติคัล | การจัดตำแหน่งและการติดตั้ง Visbile |
| การอุ่น IR | พื้นที่อุ่นเครื่อง |
| สวิตช์ IR ด้านซ้าย | เปิด/ปิดสถานีบัดกรี bga |
| จอยสติก | ซูมเข้า/ออก |
| หน้าจอสัมผัส | เพื่อตั้งอุณหภูมิและเวลาสถานีรีบอล BGA |
| พอร์ต USB | อัปโหลดซอฟต์แวร์หรือดาวน์โหลดโปรไฟล์อุณหภูมิ |
| ไมค์มิเตอร์ | ปรับแต่ง +/-15 มม |
| เทอร์โมคัปเปิ้ล | ทดสอบอุณหภูมิภายนอกแล้ว |
| เริ่ม | เริ่มทำงาน |
| หยุดฉุกเฉิน | หยุดวิ่ง |
| ลูกบิดขึ้นและลง | ขึ้นและลง |
| สวิตช์ IR ด้านขวา | เปิด/ปิด |
| หัวฉีดด้านล่าง | เพื่อรวบรวมลมร้อนเพื่อให้ความร้อน |
| แสงสว่าง | แสงสว่าง |
| จุดเริ่มต้นของแสงสว่าง | เปิด/ปิด |
| ตำแหน่งเลเซอร์ | เพื่อค้นหาอย่างรวดเร็ว |
| ความสว่างซีซีดี | ปรับความสว่างแล้ว |
| การปรับทรัพยากรบุคคล | ปรับการไหลของอากาศร้อน |
| การหมุนมุม | ชิปหมุน |
หน้าจอมอนิเตอร์
สามารถถ่ายภาพแผ่นบัดกรีและจุดชิปของเมนบอร์ดได้จอแสดงผลคริสตัลเหลวแสดงสีต่างๆ
เพื่อให้เป็นเรื่องง่ายที่จะทับซ้อนกัน

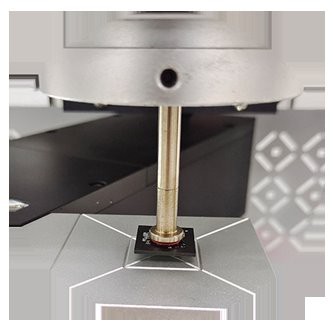

ชิปหยิบขึ้นมาและดูดฝุ่น
ตัวป้อนชิปเป็นแบบอัตโนมัติสำหรับการป้อนและกลับชิปหัวดูดและหัวดูดด้านบนเป็นแบบ 2 in 1 ซึ่งสามารถวางในแนวตั้งได้
เลือกชิปหรือเปลี่ยนชิปบนเมนบอร์ด
Joystic ของ BGA rework macine สำหรับซ่อมซีพียูในรถยนต์
จอยสติกที่ออกแบบมาสำหรับฝ่ามือสามารถถือได้ทั้งหมดซูมเข้าหรือออกเมื่อจัดตำแหน่งที่สถานะแบบแมนนวล
นอกจากนี้หัวส่วนบนจะขึ้นหรือลงก็ได้ควบคุมโดยจอยสติกเช่นกันเมื่อใช้งานด้วยตนเอง
ไมโครมิเตอร์สำหรับการจัดตำแหน่ง
ความแม่นยำในการทำซ้ำสูงถึง 0.01 มม. เมนบอร์ดสามารถทำได้ย้ายไปทางซ้ายหรือขวาและด้านหลังหรือด้านหลัง 15 มม. มุมของชิป
สามารถหมุนได้ประมาณ 60 องศา

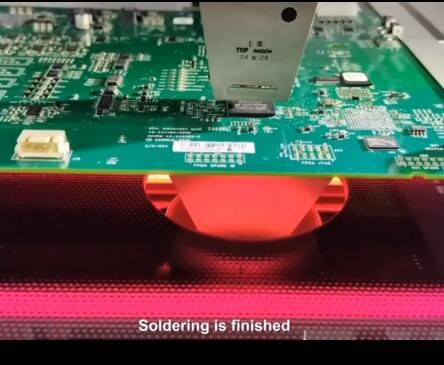

เครื่องทำความร้อนสำหรับการบัดกรี
การทำความร้อนแบบไฮบริดรวมถึงอากาศร้อนและความร้อนอินฟราเรดสำหรับด้านล่างเมนบอร์ดได้รับการปกป้องจากการไม่ได้รับความร้อน
ความรู้ที่เกี่ยวข้องเกี่ยวกับเครื่องปรับปรุง BGA:
อุปกรณ์ที่ติดตั้งบนพื้นผิวและแผงวงจรพิมพ์ (PCB) พร้อมการบรรจุ Ball Grid Array (BGA)สามารถซ่อมแซมหรือซ่อมแซมได้โดยใช้ BGA rework station (SMD) ผู้เชี่ยวชาญสามารถทดแทนได้ชิ้นส่วนที่ขาดหายไปใน PCB โดยใช้สถานีทำใหม่เหล่านี้ หรือสามารถถอดชิ้นส่วนที่ชำรุดออกได้และซ่อมแซมให้อยู่ผิดที่ นอกจากนี้ยังสามารถใช้สถานีทำซ้ำได้อีกด้วย
ทำงานบน PCB นั้นมี SMD อื่นๆ, แพ็คเกจขนาดชิป, แพ็คเกจสี่แบน, แพ็คเกจอาร์เรย์กริดกริด หรือคอลัมน์
บรรจุภัณฑ์อาร์เรย์กริด ดังนั้นสถานีปรับปรุง SMD หรือเทคโนโลยีการติดบนพื้นผิว (SMT)มีการตั้งชื่อสถานีทำใหม่
สำหรับสถานีปรับปรุง BGA เช่นกัน
ขนาดของ PCB ที่สามารถนำกลับมาทำใหม่ได้ รวมถึงประเภทและจำนวนงานที่อาจทำจะทำเสร็จแล้วก็ตั้งใจไว้
โดยคุณสมบัติของสถานีปรับปรุง BGA แต่ละแห่ง ตัวอย่างเช่นเพื่อให้ง่ายขึ้นการดำเนินงาน สถานีปรับปรุง BGA ที่ไม่มีฟังก์ชันการแยกการมองเห็นจะทำงานได้ดีที่สุด แต่จะมีฟังก์ชันดังกล่าวด้วยทำงานได้ดีที่สุดสำหรับงานที่ยากขึ้น นอกจากนี้ สถานีการทำงานซ้ำบางสถานีเป็นแบบอัตโนมัติเต็มรูปแบบ และสถานีอื่นๆ อีกด้วยต้องใช้แรงงานคนอย่างสมบูรณ์
