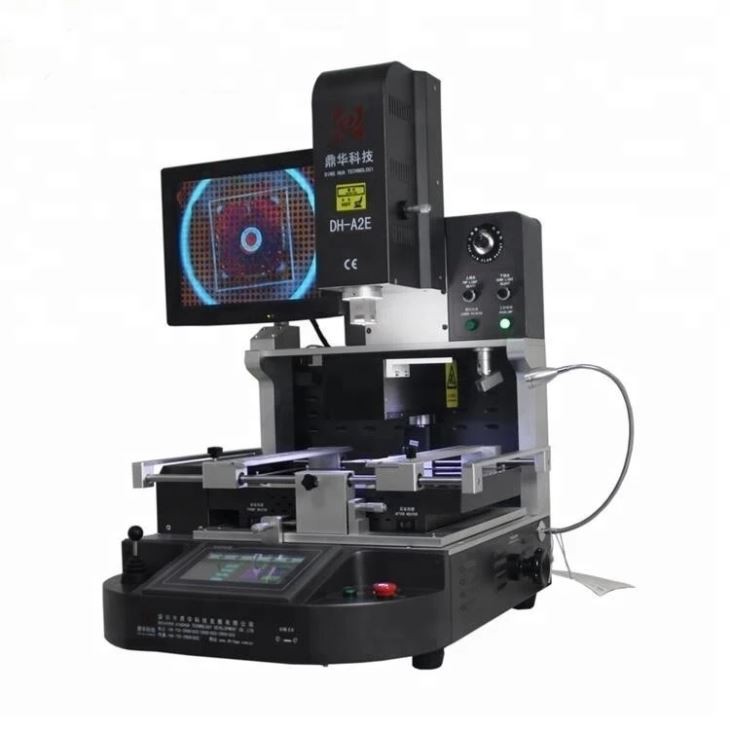

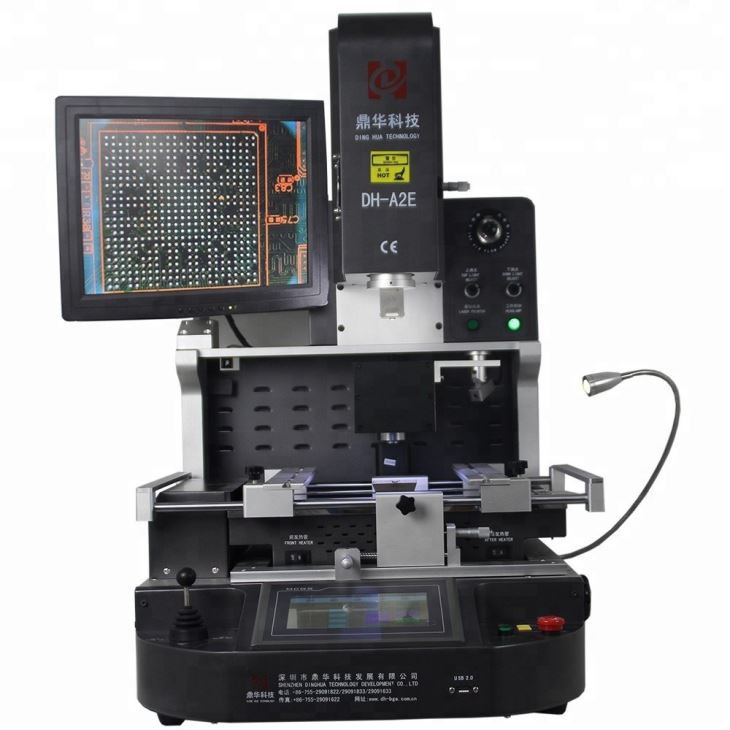

เครื่องมือซ่อม IC เคลื่อนที่การจัดตำแหน่งด้วยแสง

เครื่องมือซ่อม IC เคลื่อนที่การจัดตำแหน่งด้วยแสง

เครื่องมือซ่อมแซม IC เคลื่อนที่การจัดตำแหน่งด้วยแสงเป็นอุปกรณ์เฉพาะที่ใช้สำหรับการซ่อมแซมที่แม่นยำและการจัดตำแหน่งวงจรรวม (IC) ในอุปกรณ์เคลื่อนที่ เช่น สมาร์ทโฟน เครื่องมือเหล่านี้ ซึ่งมักเป็นส่วนหนึ่งของสถานีปรับปรุง BGA รวมถึงระบบออพติคัลที่มีความแม่นยำสูง เช่น กล้องจุลทรรศน์หรือกล้อง เพื่อให้วางตำแหน่ง IC ได้อย่างแม่นยำ ช่วยให้มั่นใจได้ถึงการจัดตำแหน่งที่เหมาะสมของส่วนประกอบขนาดเล็ก เช่น ชิป BGA กับแผ่นแผงวงจร ระบบยังรวมถึงอุปกรณ์บัดกรีหรือการทำงานซ้ำพร้อมคุณสมบัติอัตโนมัติและการควบคุมอุณหภูมิที่แม่นยำ ช่วยให้สามารถซ่อมแซมได้อย่างปลอดภัยและมีประสิทธิภาพ



การแยก BGA Ball และดีบุก



ข้อมูลจำเพาะ:

1	กำลังทั้งหมด	5200w
2	เครื่องทำความร้อนอิสระ 3 เครื่อง	ลมร้อนบน 1200w ลมร้อนล่าง 1200w อุ่นอินฟราเรดด้านล่าง 2700w
3	แรงดันไฟฟ้า	AC220V±10% 50/60Hz
4	อะไหล่ไฟฟ้า	หน้าจอสัมผัสขนาด 7 นิ้ว + โมดูลควบคุมอุณหภูมิอัจฉริยะที่มีความแม่นยำสูง + ไดร์เวอร์สเต็ปเปอร์มอเตอร์ + PLC + จอแสดงผล LCD + ระบบ CCD ออปติคัลความละเอียดสูง + การวางตำแหน่งเลเซอร์
5	การควบคุมอุณหภูมิ	K-Sensor วงปิด + การชดเชยอุณหภูมิอัตโนมัติ PID + โมดูลอุณหภูมิ ความแม่นยำของอุณหภูมิภายใน ±2 องศา
6	การวางตำแหน่ง PCB	ร่องตัว V + อุปกรณ์จับยึดอเนกประสงค์ + ชั้นวาง PCB แบบเคลื่อนย้ายได้
7	ขนาด PCB ที่ใช้งานได้	สูงสุด 370x410มม. ต่ำสุด 22x22มม
8	ขนาด BGA ที่ใช้งานได้	2x2มม.~80x80มม
9	ขนาด	600x700x850 มม. (ยาว * สูง * สูง)
10	น้ำหนักสุทธิ	70 กก

การใช้งาน:



ลักษณะเฉพาะ:







รายการบรรจุภัณฑ์:

วัสดุ: กล่องไม้ที่แข็งแรง + แท่งไม้ + ผ้าฝ้ายมุกพร้อมฟิล์ม

1 PC Optical Alignment โทรศัพท์มือถือ IC ซ่อมเครื่องมือ

ปากกาแปรง 1 ชิ้น

คู่มือการใช้งาน 1 ชิ้น

ซีดีวิดีโอ 1 ชิ้น

หัวฉีดด้านบน 3 ชิ้น

หัวฉีดด้านล่าง 2 ชิ้น

อุปกรณ์ติดตั้งสากล 6 ชิ้น

สกรูยึด 6 ชิ้น

สกรูรองรับ 4 ชิ้น

ปากคีบ 1 ชิ้น

ขนาดตัวดูด: เส้นผ่านศูนย์กลาง 2,4,8,10,11 มม

ประแจหกเหลี่ยมด้านใน: M2/3/4

ขนาด:81*76*85ซม

น้ำหนักรวม: 115 กก



คำถามที่พบบ่อย

1. แพ็คเกจเป็นยังไงบ้าง? กระบวนการจัดจำหน่ายมีความปลอดภัยหรือไม่?

กล่องไม้เนื้อแข็งที่แข็งแรง แท่งไม้ และสำลีมุกที่ห่อด้วยฟิล์มล้วนทำงานร่วมกันเพื่อเก็บไว้

เครื่องมีความปลอดภัยตลอดการขนส่ง

2. จะจัดส่งอย่างไร? จะใช้เวลานานแค่ไหนเครื่องจะมาถึง?

โดยปกติจะใช้เวลาประมาณ 5 วันโดย Courier โดย DHL, FedEx, UPS ฯลฯ

หรือคุณสามารถเดินทางโดยเครื่องบิน (Door to Airport Service) และมาถึงภายในประมาณสามวัน

คุณสามารถเดินทางโดยเรือไปยังท่าเรือแทนได้ ความต้องการ CBM ขั้นต่ำคือ 1 CBM และการเดินทางใช้เวลา 30 วัน

3. คุณสามารถเสนอการรับประกันได้หรือไม่? แล้วการสนับสนุนหลังการซื้อล่ะ?

เครื่องมีการรับประกันหนึ่งปีและความช่วยเหลือด้านเทคนิคฟรี

หลังจากที่คุณซื้อเครื่องของเราแล้ว เราจะเสนอความช่วยเหลือทางเทคนิคและภาพยนตร์เพื่อการศึกษาที่แนบมาด้วย

ไปยังอุปกรณ์

4. ใช้เครื่องนี้ง่ายไหม? ฉันยังสามารถใช้มันอย่างมีประสิทธิภาพได้หรือไม่หากฉันไม่มีทักษะใดๆ?

แท้จริงแล้ว เครื่องจักรของเราได้รับการออกแบบมาให้ใช้งานง่าย ในขณะที่การเรียนรู้ที่จะใช้มันมักจะใช้เวลาประมาณสองอย่าง

และสามชั่วโมง ถ้าคุณมีทักษะ การเรียนรู้จะดำเนินไปอย่างรวดเร็วยิ่งขึ้น

5 คุณจะให้การฝึกอบรมฟรีแก่เราถ้าเราเยี่ยมชมโรงงานของคุณหรือไม่?

อย่างแน่นอน! เราขอเชิญคุณเข้าร่วมการฝึกอบรมที่โรงงานของเรา

6. เงื่อนไขการชำระเงินคืออะไร?

T/T, MoneyGram, Western Union, PayPal ฯลฯ





ข้อมูลจำเพาะ:



กำลังทั้งหมด	5200W
เครื่องทำความร้อนยอดนิยม	1200W
เครื่องทำความร้อนด้านล่าง	ตัวที่ 2 1200W, ตัวทำความร้อน IR ตัวที่ 3 2700W
แรงดันไฟฟ้า	AC220V/110V±10% 50Hz
ระบบการให้อาหาร	ระบบให้อาหารอัตโนมัติสำหรับชิป
โหมดการทำงาน	สองโหมด: แบบแมนนวลและอัตโนมัติ เลือกฟรี! หน้าจอสัมผัส HD, เครื่องจักรมนุษย์อัจฉริยะ, การตั้งค่าระบบดิจิตอล
การจัดเก็บโปรไฟล์อุณหภูมิ	50,000 กลุ่ม (ไม่จำกัดจำนวนกลุ่ม)
เลนส์กล้อง CCD แบบออปติคัล	การยืดและพับอัตโนมัติเพื่อเลือกและวางชิป BGA
กำลังขยายของกล้อง	1.8 ล้านพิกเซล
การปรับแต่งโต๊ะทำงานแบบละเอียด:	±15 มม. เดินหน้า/ถอยหลัง ±15 มม. ขวา/ซ้าย
ความแม่นยำของตำแหน่ง:	±0.015 มม
การวางตำแหน่งบีจีเอ	การวางตำแหน่งด้วยเลเซอร์ ตำแหน่งที่รวดเร็วและแม่นยำของ PCB และ BGA
ตำแหน่งพีซีบี	การวางตำแหน่งอัจฉริยะ PCB สามารถปรับได้ในทิศทาง X, Y ด้วย "การสนับสนุน 5 จุด" + ตัวยึด PCB V-groov + อุปกรณ์ติดตั้งสากล
แสงสว่าง	ไต้หวันนำแสงทำงาน ปรับมุมได้
การควบคุมอุณหภูมิ	เซ็นเซอร์ K, วงปิด, การควบคุม PLC
ความแม่นยำของอุณหภูมิ	±2 องศา
ขนาดพีซีบี	สูงสุด 450×400 มม. ต่ำสุด 22×22 มม
ชิปบีจีเอ	1x1 - 80x80 มม
ระยะห่างชิปขั้นต่ำ	0.015 มม
เซ็นเซอร์อุณหภูมิภายนอก	1 ชิ้น
ขนาด	ย740×ย630×ส710 มม
น้ำหนักสุทธิ	70กก
