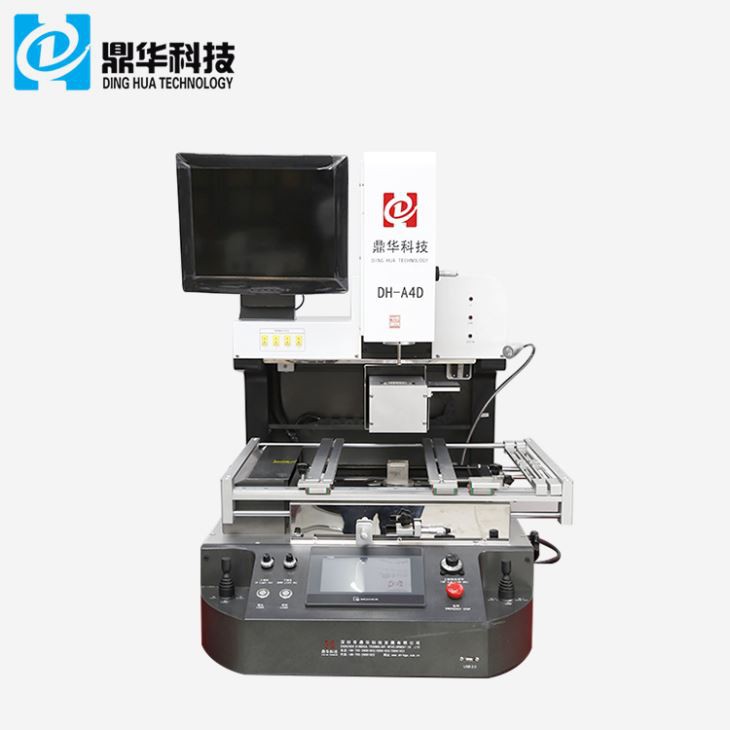

เครื่อง Rework SMD ออปติคอลอัตโนมัติเต็มรูปแบบ
เครื่องทำใหม่ smd ออปติคัลอัตโนมัติเต็มรูปแบบ 1. ดูตัวอย่างด่วน: DH-A4D SMD REWORK MACHINE เป็นมืออาชีพมากขึ้นสำหรับการซ่อม QFN, QFP และ BGA มีอยู่ในสต็อกแล้ว หากคุณกำลังมองหาสถานีปรับปรุง bga สำหรับการซ่อมโทรศัพท์มือถือ ขอแสดงความยินดีด้วย! คุณได้พบโรงงานเดิม Dinghua อาจจะเป็น...
คำอธิบาย
เครื่อง rework smd ออปติคอลอัตโนมัติเต็มรูปแบบ
1. ดูตัวอย่างด่วน:
DH-A4D SMD REWORK MACHINE เป็นมืออาชีพมากขึ้นสำหรับการซ่อม QFN, QFP และ BGA มีอยู่ในสต็อกแล้ว
หากคุณกำลังมองหาสถานีปรับปรุง bga สำหรับการซ่อมโทรศัพท์มือถือ ขอแสดงความยินดีด้วย! คุณได้พบต้นฉบับแล้ว
โรงงาน. Dinghua อาจเป็นแบรนด์ที่ดีที่สุดของสถานีปรับปรุง bga ทั่วโลก Dinghua อาจเป็นแบรนด์ที่ดีที่สุด
ของสถานีปรับปรุง bga ทั่วโลก
1. ข้อมูลจำเพาะ
ข้อมูลจำเพาะ | ||
1 | กำลังทั้งหมด | 6800W |
2 | เครื่องทำความร้อนยอดนิยม | 1200W |
3 | เครื่องทำความร้อนด้านล่าง | ตัวที่ 2 1200W, ตัวทำความร้อน IR ตัวที่ 3 4200W |
4 | พลัง | AC220V ± 10% 50Hz |
5 | โหมดการทำงาน | สองโหมด: ด้วยตนเองและอัตโนมัติ |
6 | หน้าจอสัมผัส HD, เครื่องจักรอัจฉริยะ, การตั้งค่าระบบดิจิตอล | |
7 | เลนส์กล้อง CCD แบบออปติคอล | หน้า/หลัง,ขวา/ซ้ายด้วยมือ |
8 | เครื่องป้อนชิป | อัตโนมัติ |
9 | คุณสมบัติ | เครื่องดูดสูญญากาศสามารถยืดหยุ่นได้ (1 ~ 3 ซม.) ค้นหาจุดศูนย์กลางของชิปโดยอัตโนมัติ สปริงที่ติดตั้งบนแท่นทำงาน และสามารถย้าย IR ไปที่แสงหรือทางขวา ฯลฯ |
10 | กำลังขยายของกล้อง | 10x - 220x |
11 | การปรับแต่งโต๊ะทำงานแบบละเอียด: | ±15 มม. เดินหน้า/ถอยหลัง ±15 มม. ขวา/ซ้าย |
12 | การวางตำแหน่ง BGA | ตำแหน่งเลเซอร์ ตำแหน่งที่รวดเร็วและแม่นยำของ pcb และ bga |
13 | การวางตำแหน่ง PCB | การวางตำแหน่งอัจฉริยะ PCB สามารถปรับได้ในทิศทาง X, Y พร้อม "รองรับ 5 จุด" + ตัวยึด PCB ร่อง V + อุปกรณ์จับยึดอเนกประสงค์ |
14 | การควบคุมอุณหภูมิ | เซ็นเซอร์ K, วงปิด, การควบคุม PLC |
15 | ความแม่นยำของตำแหน่ง: | ±0.01 มม |
16 | ความแม่นยำของอุณหภูมิ | ±1 องศา |
17 | แสงสว่าง | ไต้หวันนำแสงทำงาน ปรับมุมได้ |
18 | การจัดเก็บโปรไฟล์อุณหภูมิ | 50,000 กลุ่ม |
19 | ขนาดพีซีบี | สูงสุด 530×490 มม. ต่ำสุด 22×22 มม |
20 | ชิปบีจีเอ | 2x2 - 80x80 มม |
21 | ระยะห่างชิปขั้นต่ำ | 0.15 มม |
22 | เซ็นเซอร์อุณหภูมิภายนอก | 4 ชิ้น |

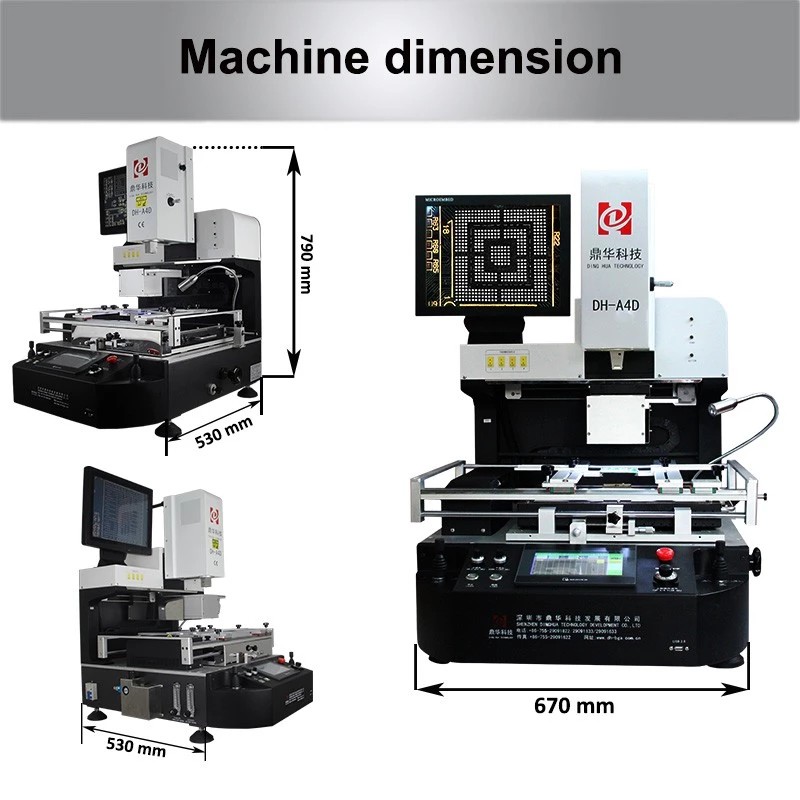

23 | ขนาดเครื่อง | 780x740x890มม |
24 | น้ำหนักสุทธิ | 97กก |
25 | น้ำหนักรวม | 140กก |
26 | มิติการบรรจุ | 118*86*121 มม |
2. การใช้งานผลิตภัณฑ์และข้อดีของสถานีปรับปรุง BGA DH-A4D
แอปพลิเคชันสถานีปรับปรุง BGA DH-A4D
เครื่องนี้ใช้สำหรับซ่อมแซมชิปเซ็ต BGA (แพ็คเกจ Ball Grid Array) ที่เสียหายบนเมนบอร์ด PCB
แอปพลิเคชัน BGA
1. แล็ปท็อปและเดสก์ท็อป PCBA
2.เกมคอนโซล เช่น Xbox one,Play Station 4
3.PCBA โทรศัพท์มือถือ
4. เมนบอร์ดกล่องรับสัญญาณทีวีและทีวี
5. เซิร์ฟเวอร์, เครื่องพิมพ์, กล้อง ฯลฯ เมนบอร์ด

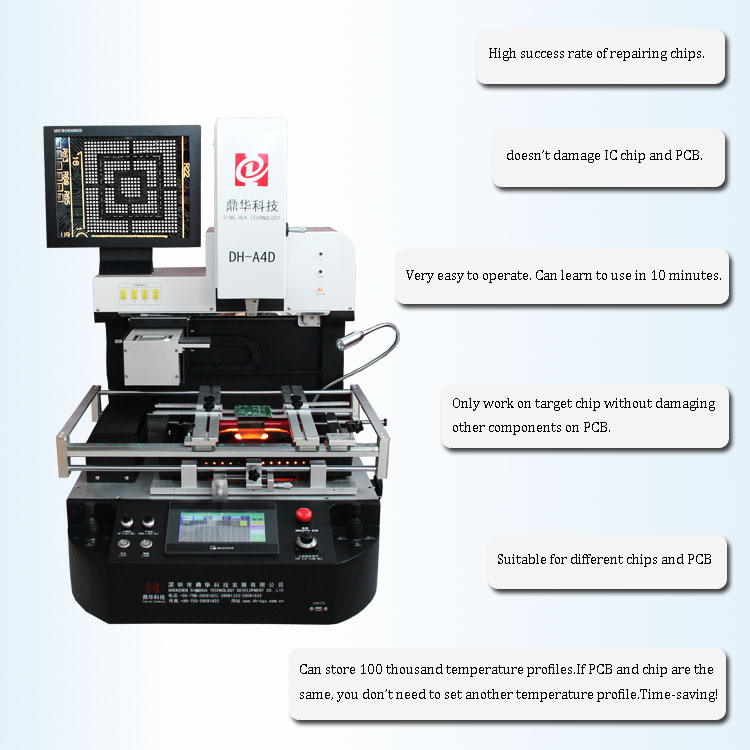

ข้อดีสถานีปรับปรุง BGA DH-A4D :

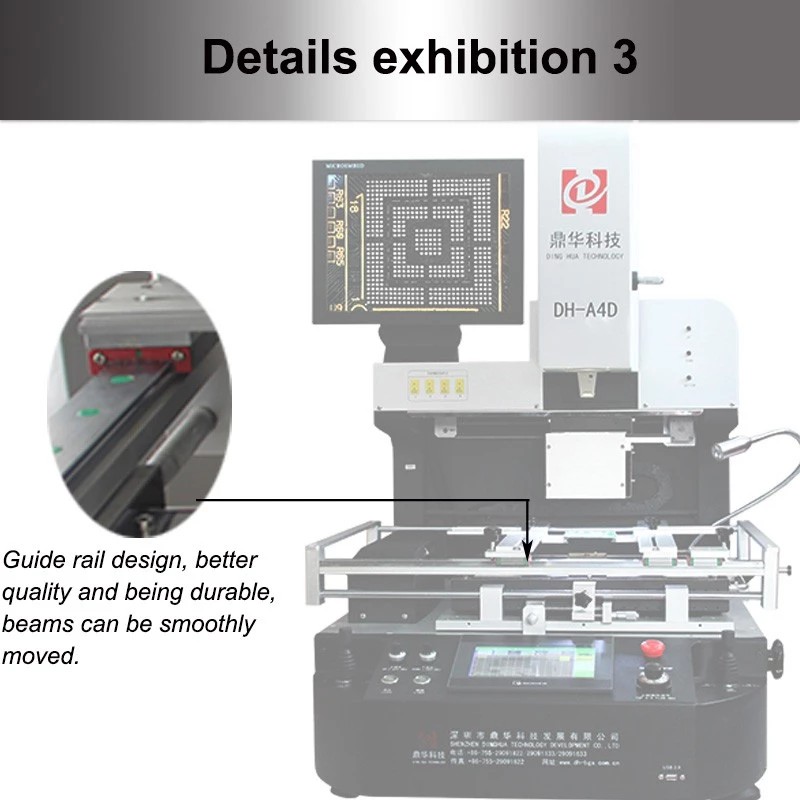

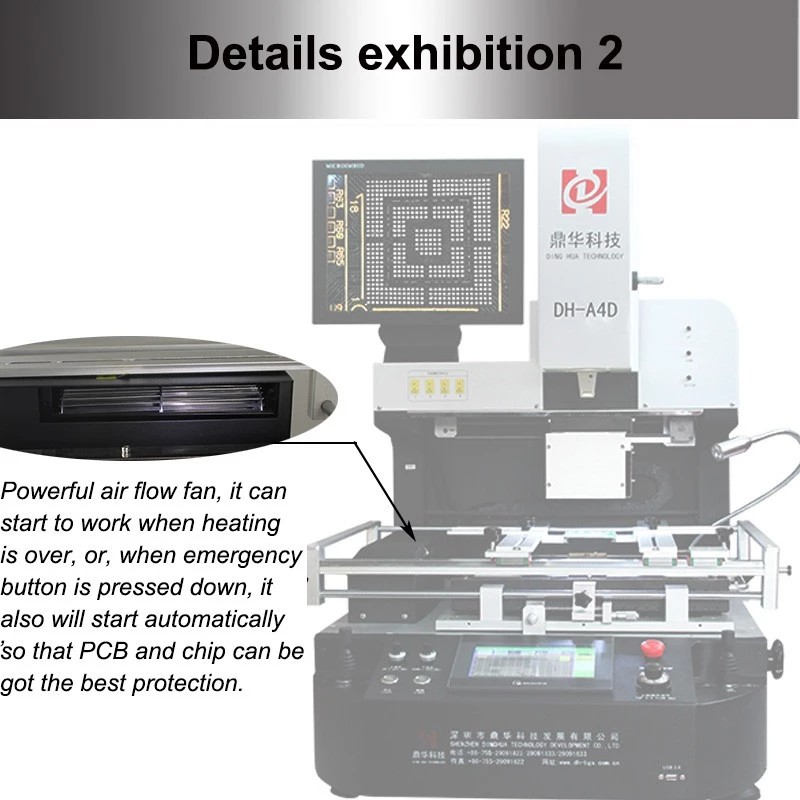

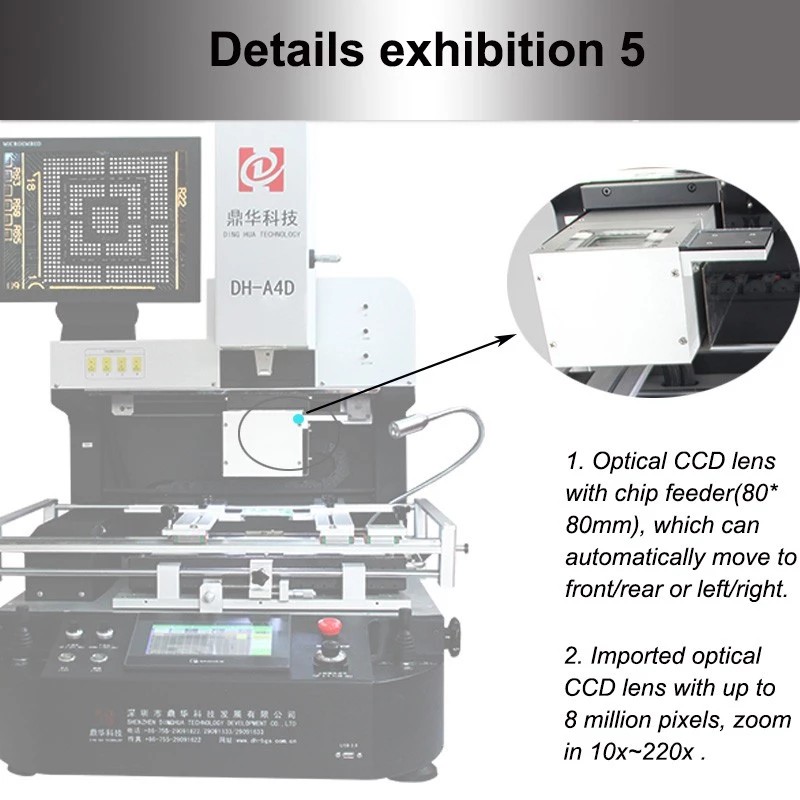

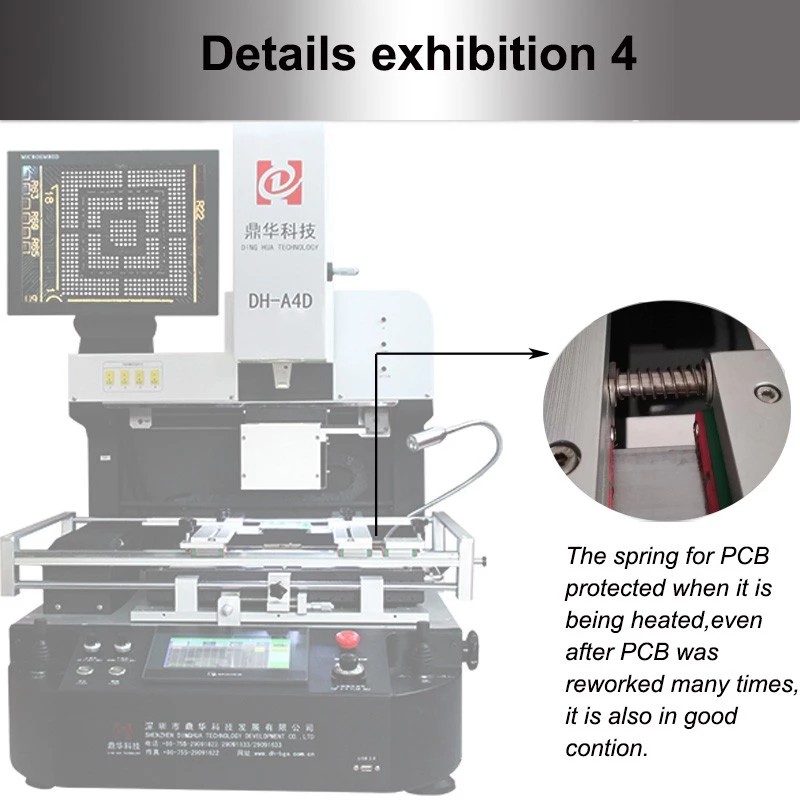

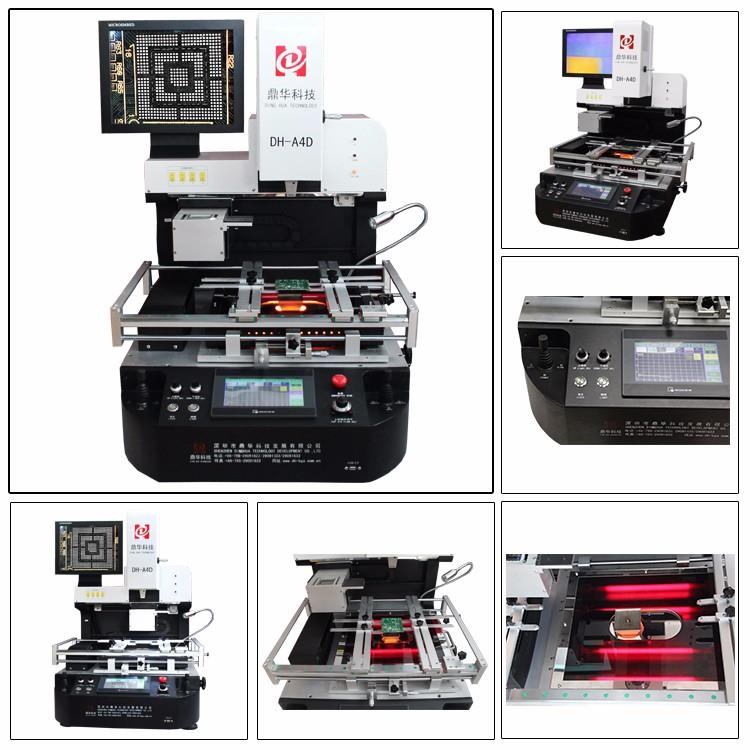

4. ภาพรายละเอียดของ A4 BGA REWORK STATION
3. ประวัติบริษัท
เกี่ยวกับเรา
4.ภาพบางส่วนของโรงงานของเราและสถานีปรับปรุง BGA

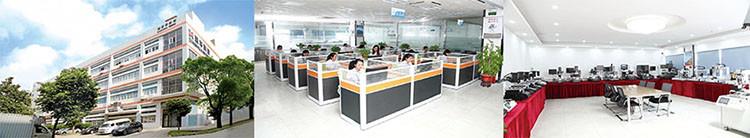

สำนักงาน

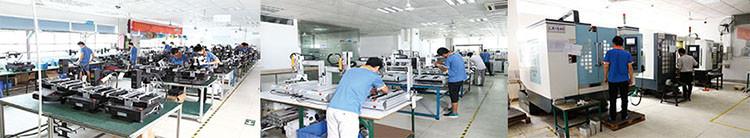

Mเส้นการผลิต

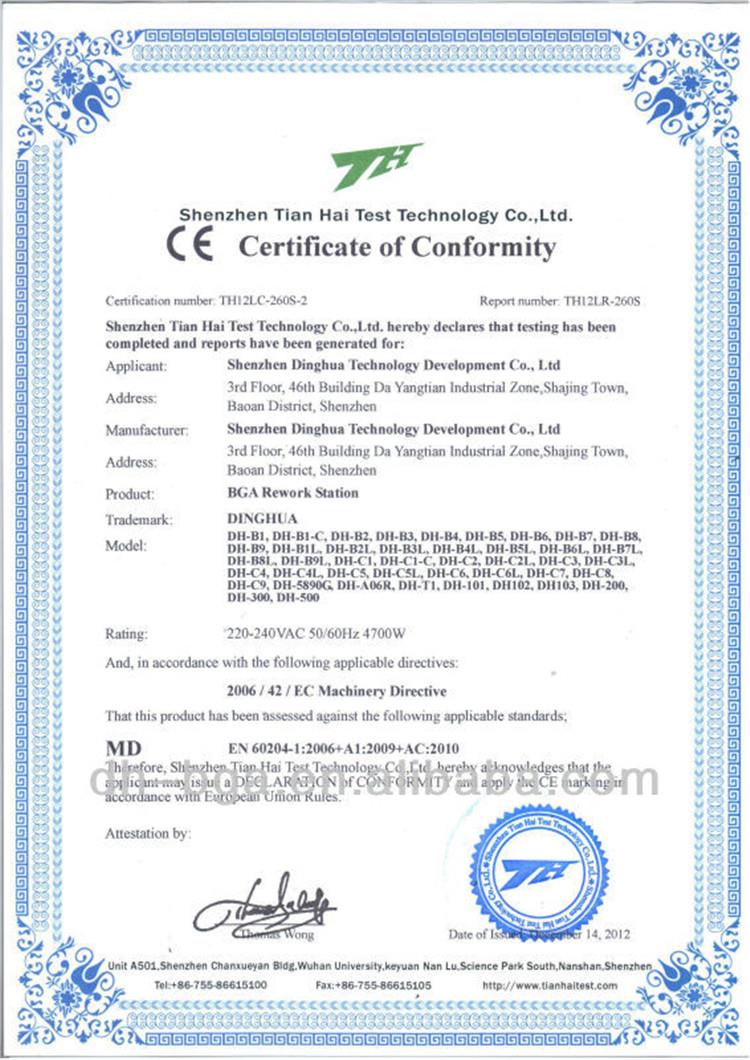

สิทธิบัตรและการรับรอง CE ดังต่อไปนี้
5.ส่วนหนึ่งของลูกค้าของเรา
6. การบรรจุและจัดส่งและบริการของ DH-A4D BGA REWORK STATION

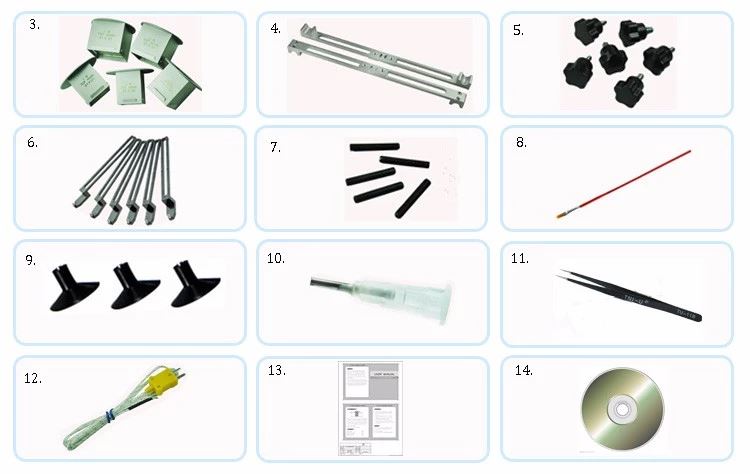

รายการบรรจุภัณฑ์
1. เครื่อง: 1 ชุด
2. บรรจุในกล่องไม้ที่มั่นคงและแข็งแรงเหมาะสำหรับการนำเข้าและส่งออก
3. หัวฉีดด้านบน: 3 ชิ้น (31 * 31 มม., 38 * 38 มม., 41 * 41 มม.)
หัวฉีดด้านล่าง: 2 ชิ้น (34*34 มม.,55*55 มม.)
4. ลำแสง: 2 ชิ้น
5. ลูกบิดบ๊วย : 6 ชิ้น
6. ฟิกซ์เจอร์ Unicersal: 6 ชิ้น
7. สกรูรองรับ: 5 ชิ้น
8. ปากกาแปรง:1 ชิ้น
9. ถ้วยสูญญากาศ:3 ชิ้น
10. เข็มสุญญากาศ:1 ชิ้น
11. แหนบ:1 ชิ้น
12. สายเซ็นเซอร์อุณหภูมิ: 1 ชิ้น
13. หนังสือคำแนะนำระดับมืออาชีพ: 1 ชิ้น
14. ซีดีสอน 1 แผ่น

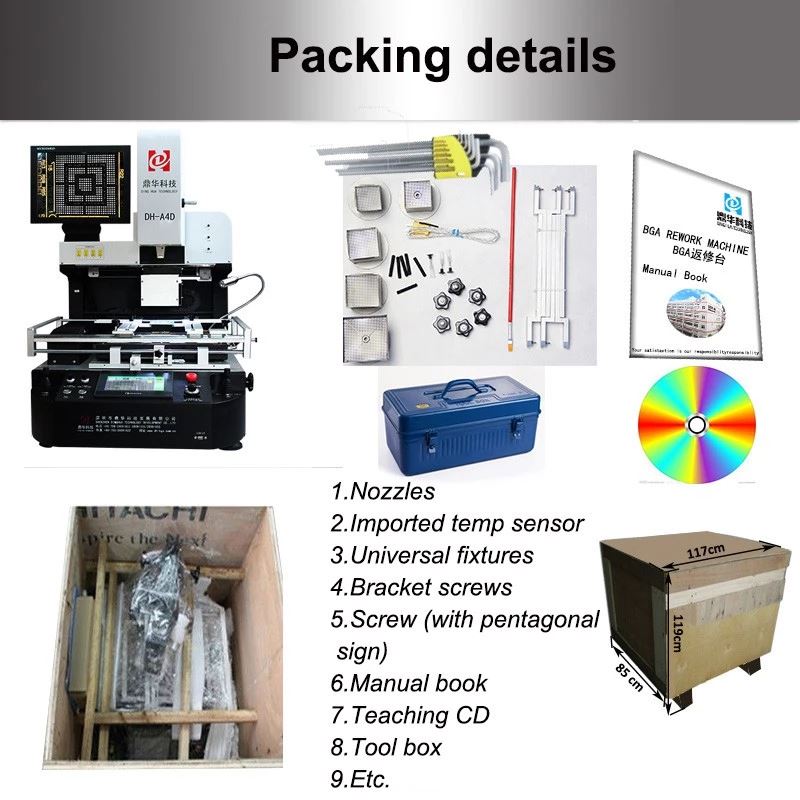

รายละเอียดการบรรจุ:
กล่องไม้อัด (รมยาแล้ว)
ขนาดบรรจุ: 85*119*117 ซม.
อุปกรณ์เสริม: หัวฉีด, เทอร์โมคัปเปิ้ล,
ประแจหกเหลี่ยมภายในและการสอน
ซีดี ฯลฯ
รายละเอียดการจัดส่ง
โดย DHL, TNT, FEDEX, การขนส่งทางอากาศ, การขนส่งทางทะเลและการขนส่งทางบก ฯลฯ ใช้เวลา 3 ~ 30 วันที่จะมาถึง
ปลายทางตามวิธีจัดส่งที่แตกต่างกัน
7. บริการ
1. การทดสอบการสั่นสะเทือน
ทุกเครื่องจะมีการทดสอบแรงสั่นสะเทือนเสมือนเป็นยานพาหนะขนส่ง อย่างน้อย 24 ชั่วโมงก่อนส่งมอบ
2.การทดสอบฟังก์ชั่น
หลังจากการทดสอบการสั่นสะเทือน เครื่องจะทำงานเป็นเวลา 1~3 วันเพื่อให้แน่ใจว่าทุกฟังก์ชั่นสมบูรณ์แบบ
3.คุณภาพสูง
นำเข้าส่วนประกอบสำคัญ เช่น เลนส์ CCD แบบออปติคัล สายไฟทำความร้อน และเทอร์โมคัปเปิล เป็นต้น
8. รายละเอียดเพิ่มเติมสำหรับสถานีปรับปรุง BGA:
1. เครื่อง Rework SMD แบบออปติคัลอัตโนมัติเต็มรูปแบบคืออะไร
เครื่อง Rework SMD แบบออปติคอลอัตโนมัติเต็มรูปแบบเป็นเครื่องจักรที่ใช้ในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์สำหรับ
การปรับปรุงอุปกรณ์ยึดพื้นผิว (SMD) ตัวเครื่องถูกออกแบบให้ทำหน้าที่ได้หลากหลาย
รวมถึงการถอดและการเปลี่ยน SMD การวางตำแหน่ง SMD ใหม่ และการตรวจสอบและ
การแก้ไขข้อต่อบัดกรี SMD
2. การใช้เครื่อง Rework SMD แบบออปติคัลอัตโนมัติเต็มรูปแบบมีข้อดีอย่างไร
การใช้เครื่อง Rework SMD แบบออปติคอลอัตโนมัติเต็มรูปแบบมีข้อดีหลายประการ ประการแรกเครื่องสามารถทำได้
ลดระยะเวลาที่ใช้ในการดำเนินการซ้ำ SMD ได้อย่างมาก ซึ่งสามารถช่วยปรับปรุงได้
ประสิทธิภาพการผลิตและลดต้นทุน นอกจากนี้ การใช้ระบบออพติคัลยังช่วยให้มั่นใจได้
ตำแหน่ง SMD ที่แม่นยำและแม่นยำ ลดความเสี่ยงของข้อผิดพลาดและส่งผลให้งานมีคุณภาพสูงขึ้น
3. SMD ประเภทใดที่สามารถนำกลับมาทำใหม่ได้โดยใช้เครื่องทำใหม่ SMD แบบออปติคอลอัตโนมัติเต็มรูปแบบ
เครื่องปรับปรุง SMD แบบออปติคอลอัตโนมัติเต็มรูปแบบสามารถใช้ในการปรับปรุง SMD ต่างๆ ได้หลากหลาย
BGA, VGA, QFN, IQC และ PLCC เป็นต้น
4. เครื่อง Rework SMD แบบออปติคัลอัตโนมัติเต็มรูปแบบทำงานอย่างไร
เครื่องปรับปรุง SMD แบบออปติคอลอัตโนมัติเต็มรูปแบบทำงานโดยใช้การผสมผสานระหว่างการทำความร้อน การดูดสูญญากาศ
และเทคโนโลยีการถ่ายภาพด้วยแสง เครื่องใช้ความร้อนกับ PCB และ SMD เพื่อหลอมโลหะบัดกรี
และทำให้สามารถถอด SMD ออกได้โดยใช้หัวดูดสุญญากาศ เมื่อถอด SMD เก่าออกแล้ว
เครื่องใช้ระบบออปติคัลเพื่อระบุตำแหน่งและการวางแนวของ SMD ใหม่จากนั้น
วางไว้บน PCB จากนั้นเครื่องจะจ่ายความร้อนให้กับ SMD ใหม่ เพื่อหลอมโลหะบัดกรีและเสร็จสิ้น
กระบวนการทำใหม่
5. เครื่อง Rework SMD แบบออปติคัลอัตโนมัติเต็มรูปแบบใช้งานง่ายหรือไม่?
โดยทั่วไปแล้ว เครื่องจักร Optical SMD Rework Machine แบบอัตโนมัติเต็มรูปแบบนั้นใช้งานง่าย โดยหลายรุ่นมีระบบที่ใช้งานง่าย
ส่วนต่อประสานกับผู้ใช้และคำแนะนำที่ชัดเจน อย่างไรก็ตาม สิ่งสำคัญคือผู้ปฏิบัติงานจะต้องได้รับการฝึกอบรมที่เหมาะสม
และปฏิบัติตามแนวทางด้านความปลอดภัยเมื่อใช้เครื่องเหล่านี้เพื่อให้แน่ใจว่ามีการใช้งานอย่างถูกต้องและปลอดภัย
โดยรวมแล้ว เครื่องจักรการทำงานซ้ำ SMD แบบออปติคัลอัตโนมัติเต็มรูปแบบมีประโยชน์หลายประการสำหรับการผลิตทางอิเล็กทรอนิกส์
บริษัทต่างๆ รวมถึงประสิทธิภาพ ความแม่นยำ และคุณภาพที่ดีขึ้น ด้วยการใช้และบำรุงรักษาอย่างเหมาะสมเหล่านี้
เครื่องจักรสามารถเป็นทรัพย์สินอันมีค่าของโรงงานผลิตได้
