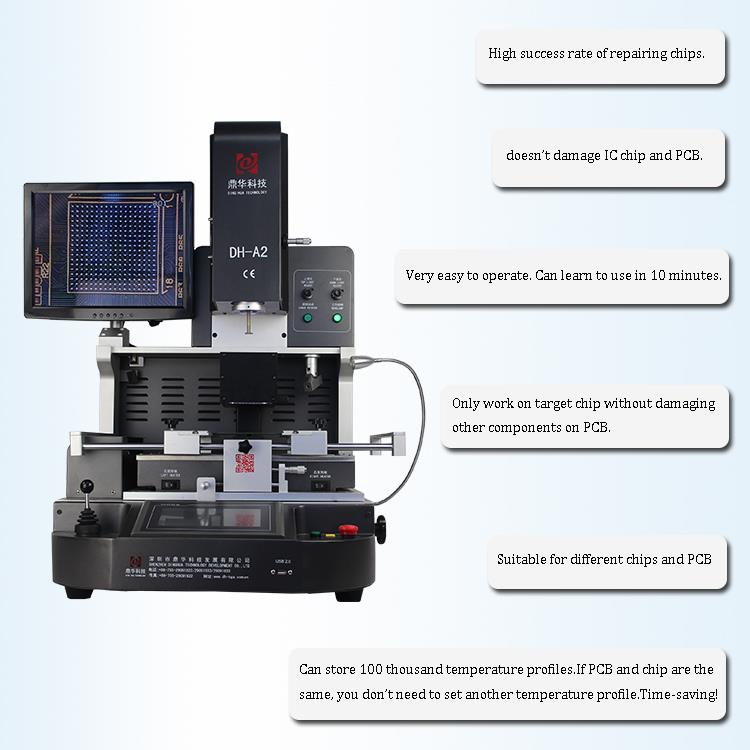

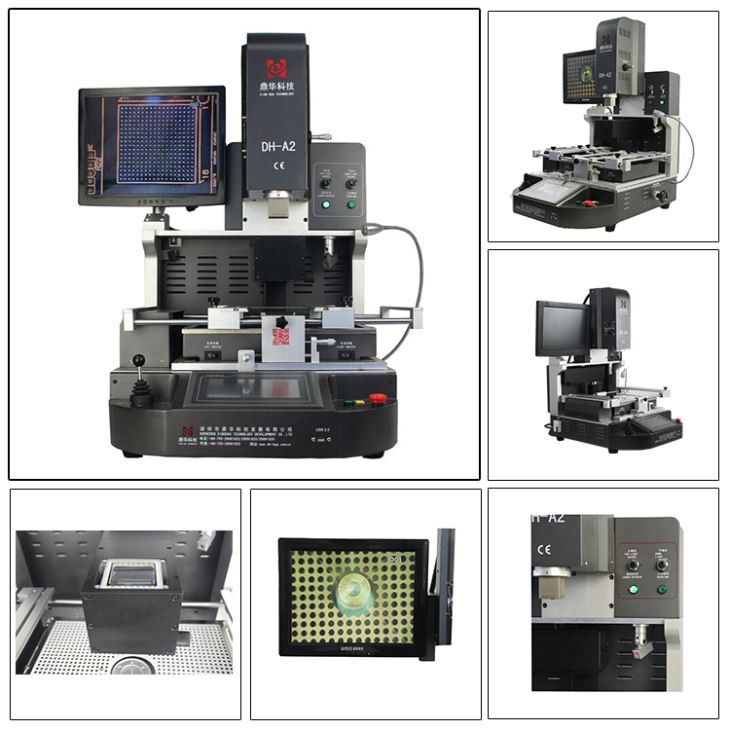

3 โซนความร้อนหน้าจอสัมผัสเครื่อง BGA Rework
1. หน้าจอสัมผัสและระบบการจัดตำแหน่งด้วยแสง
2. อัตราความสำเร็จในการซ่อมชิปสูง
3. ไม่ทำให้ชิป IC และ PCB เสียหาย
4. ใช้งานง่ายมาก สามารถเรียนรู้การใช้งานได้ภายใน 10 นาที
5. สามารถจัดเก็บโปรไฟล์อุณหภูมิได้ 100,000 โปรไฟล์ หาก PCB และชิปเหมือนกัน คุณไม่จำเป็นต้องตั้งค่าโปรไฟล์อุณหภูมิอื่น ประหยัดเวลา!
คำอธิบาย
1. การสมัคร
เหมาะสำหรับ PCB ของผลิตภัณฑ์อิเล็กทรอนิกส์ต่างๆ
เมนบอร์ดของคอมพิวเตอร์ สมาร์ทโฟน (iPhone, Huawei, Samsung ), แล็ปท็อป, บอร์ดลอจิกของ MacBook, กล้องดิจิตอล, เครื่องปรับอากาศ, ทีวี และอุปกรณ์อิเล็กทรอนิกส์อื่นๆ จากอุตสาหกรรมการแพทย์, อุตสาหกรรมการสื่อสาร, อุตสาหกรรมยานยนต์ ฯลฯ
เหมาะสำหรับชิปประเภทต่างๆ: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, ชิป LED
2. คุณลักษณะของผลิตภัณฑ์
• การแยกบัดกรี การติดตั้งและการบัดกรีอัตโนมัติ
• ระบบการจัดตำแหน่งด้วยแสงที่แม่นยำ
เลนส์กล้อง CCD ของ Panasonic เพิ่มความแม่นยำในการจัดตำแหน่งและอัตราความสำเร็จในการซ่อมได้อย่างมีประสิทธิภาพ ภาพที่แสดงบนหน้าจอมอนิเตอร์
• กระแสลมร้อนด้านบนสามารถปรับได้ เพื่อตอบสนองความต้องการของชิปทุกชนิด

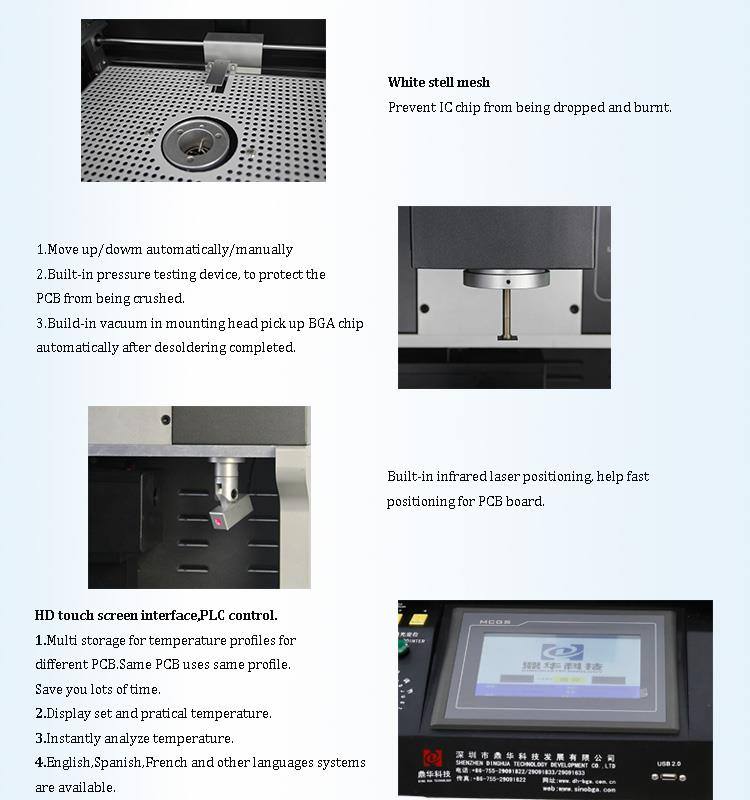

•การวางตำแหน่งเลเซอร์อินฟราเรดในตัวช่วยให้วางตำแหน่ง PCB ได้อย่างรวดเร็ว
•หัวทำความร้อนด้านบนและหัวยึดแบบ 2 in 1
•หัวยึดพร้อมอุปกรณ์ทดสอบแรงดันในตัว เพื่อป้องกัน PCB จากการถูกกระแทก
3. ข้อกำหนด
| พลัง | 5300w |
| เครื่องทำความร้อนยอดนิยม | อากาศร้อน 1200w |
| เครื่องทำความร้อนด้านล่าง | เครื่องทำลมร้อน 1200W. อินฟาเรด 2700w |
| แหล่งจ่ายไฟ | AC220V±10% 50/60Hz |
| มิติ | L530*ก670*ส790 มม |
| การวางตำแหน่ง | รองรับ PCB ร่อง V และมีฟิกซ์เจอร์สากลภายนอก |

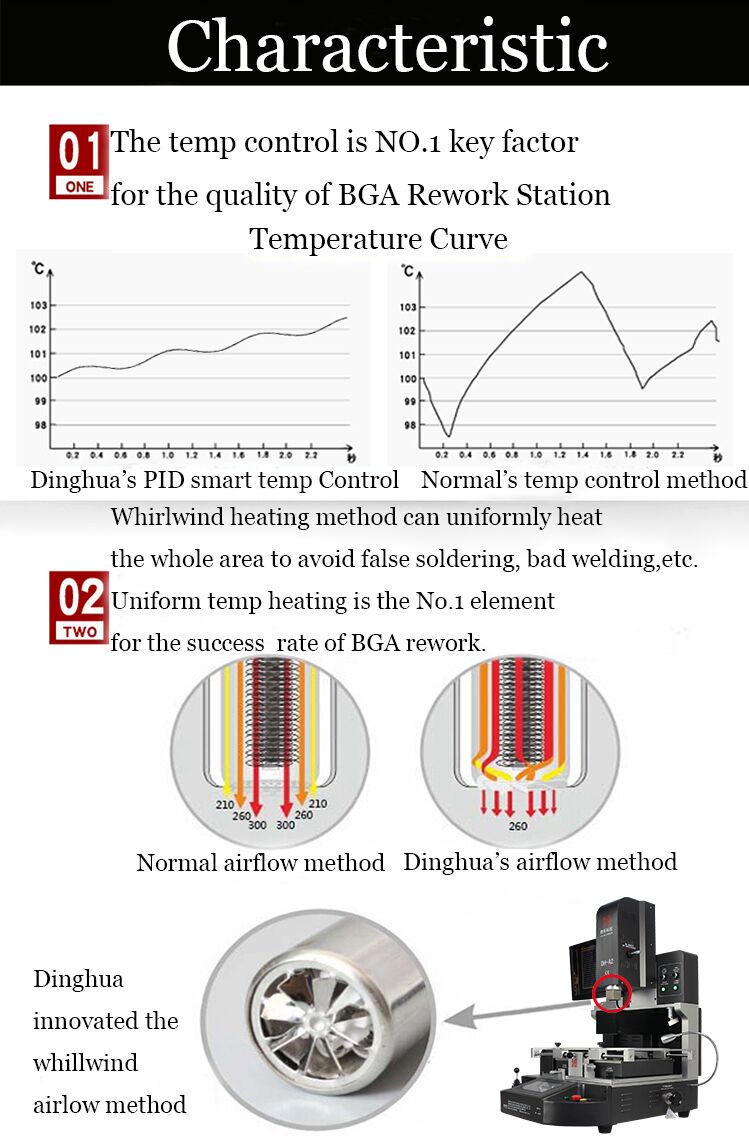

| การควบคุมอุณหภูมิ | เทอร์โมคัปเปิล Ktype, การควบคุมวงปิด, ระบบทำความร้อนอิสระ |
| ความแม่นยำของอุณหภูมิ | ±2 องศา |
| ขนาดพีซีบี | สูงสุด 450*490 มม. ต่ำสุด 22 *22 มม |
| การปรับแต่งโต๊ะทำงานแบบละเอียด | ±15 มม. เดินหน้า/ถอยหลัง ±15 มม. ขวา/ซ้าย |
| ชิปบีจีเอ | 80*80-1*1มม |
| ระยะห่างชิปขั้นต่ำ | 0.15 มม |
| เซ็นเซอร์อุณหภูมิ | 1 (ไม่จำเป็น) |
| น้ำหนักสุทธิ | 70กก |

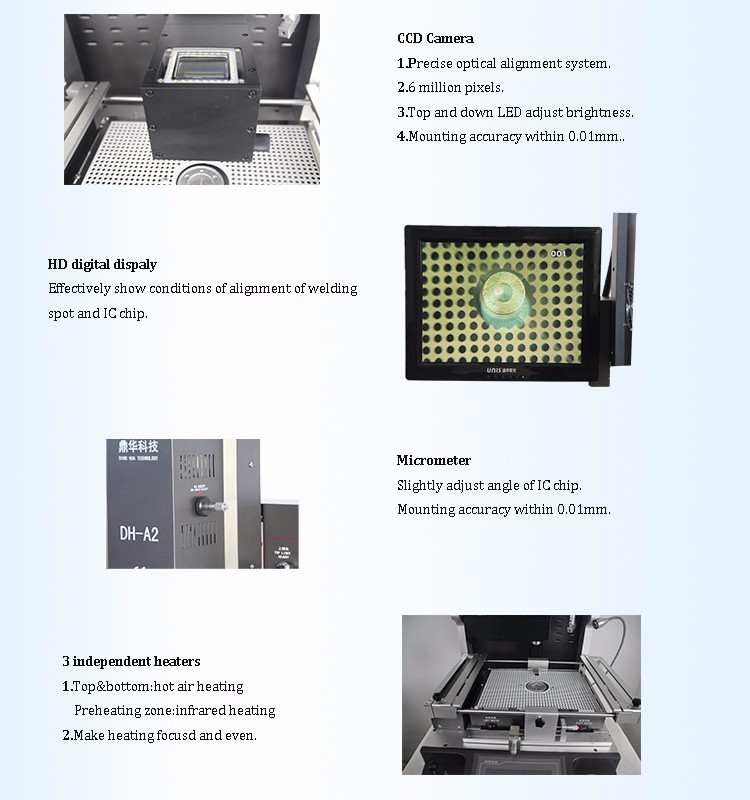

4. รายละเอียด

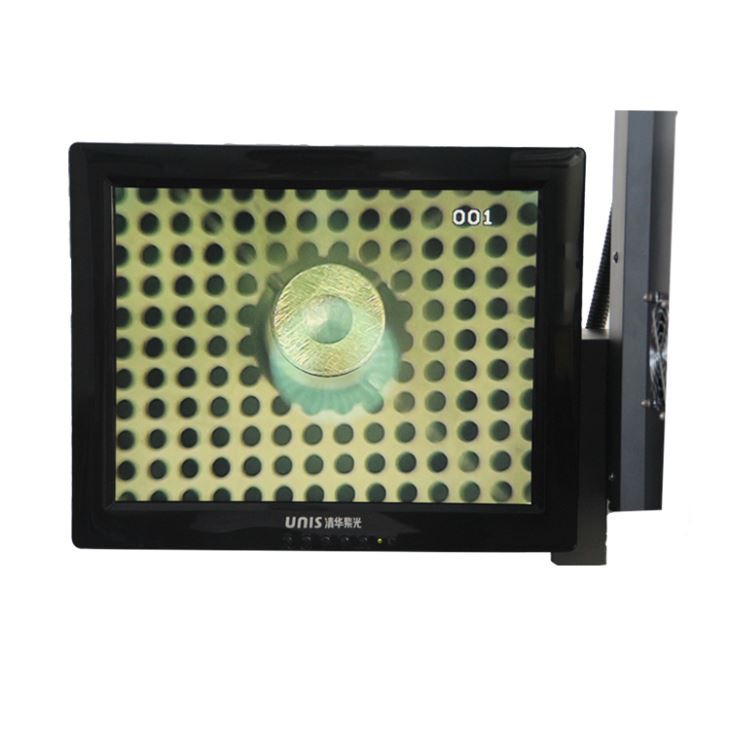

กล้อง 1.CCD (ระบบการจัดตำแหน่งแสงที่แม่นยำ);
2.จอแสดงผลดิจิตอล HD;
3. ไมโครมิเตอร์ (ปรับมุมของชิป) ;
4.3 เครื่องทำความร้อนอิสระ (อากาศร้อนและอินฟราเรด);
5. การวางตำแหน่งเลเซอร์
6. อินเตอร์เฟซหน้าจอสัมผัส HD, การควบคุม PLC;

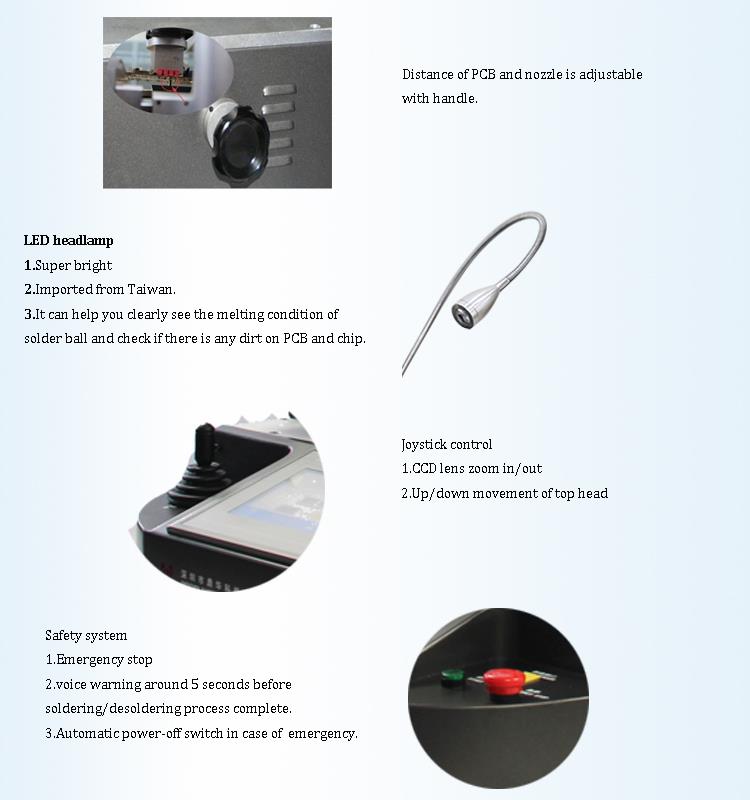

7. ไฟหน้าแบบ LED ;
8.การควบคุมจอยสติ๊ก
5. ทำไมต้องเลือกเครื่องทำความร้อน bga rework หน้าจอสัมผัส 3 โซนของเรา?
6. ใบรับรอง
เพื่อนำเสนอผลิตภัณฑ์ที่มีคุณภาพ SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD เป็นคนแรกที่ผ่านใบรับรอง UL, E-MARK, CCC, FCC, CE ROHS ในขณะเดียวกัน เพื่อปรับปรุงและทำให้ระบบคุณภาพสมบูรณ์แบบ Dinghua ได้ผ่านการรับรองการตรวจสอบในสถานที่ของ ISO, GMP, FCCA, C-TPAT

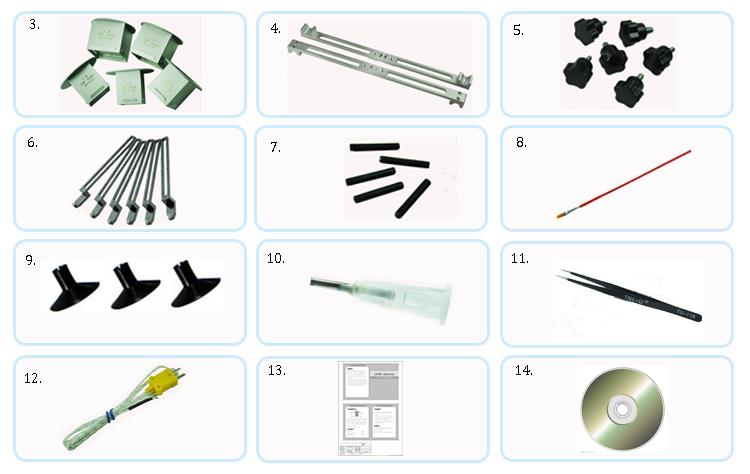

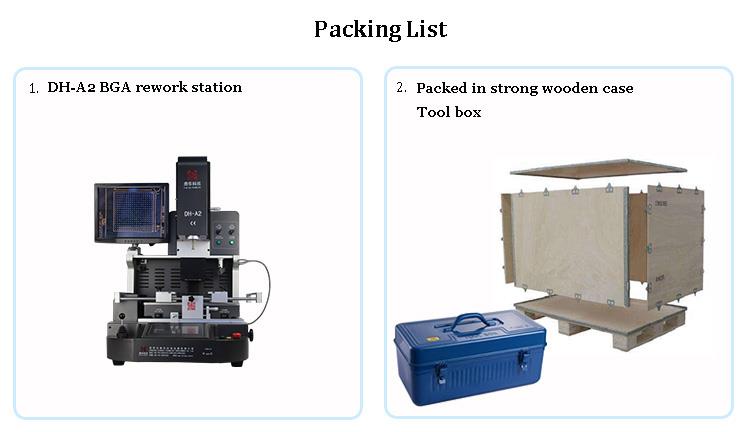

7. การบรรจุและการจัดส่ง
8. ติดต่อเรา
Email: john@dh-kc.com
WhatsApp/Wechat/Mob:+86 157 6811 4827
9.คำถามที่พบบ่อย
• ในเครื่องปรับปรุง BGA อะไรคือปัจจัยสำคัญของอัตราความสำเร็จสูงในการซ่อม PCB และชิป?
ตอบ: ระบบออพติคอลสีพร้อมฟังก์ชั่นการแยกการมองเห็น การแยกสองสี ซูมเข้า/ออก และปรับแบบไมโคร พร้อมอุปกรณ์ตรวจจับความคลาดเคลื่อน พร้อมโฟกัสอัตโนมัติและการทำงานของซอฟต์แวร์
• เครื่องปรับปรุง BGA ของคุณรับประกันการจัดตำแหน่งที่แม่นยำของลูกประสานบนชิปและข้อต่อการบัดกรีบน PCB ได้อย่างไร
ตอบ: ระบบการมองเห็นแบบออพติคอลแบบสี พร้อมการเคลื่อนที่แกน x และ Y แบบแมนนวล พร้อมแสงแยกสองสี ซูมเข้า/ออก และฟังก์ชันปรับแต่งอย่างละเอียด รวมถึงอุปกรณ์ที่มีความละเอียดของสีที่แตกต่างกัน หน้าจอแสดงผลจะแสดงสภาพการจัดตำแหน่งของลูกบอลบัดกรีบนชิปและข้อต่อการบัดกรีบน PCB อย่างชัดเจน

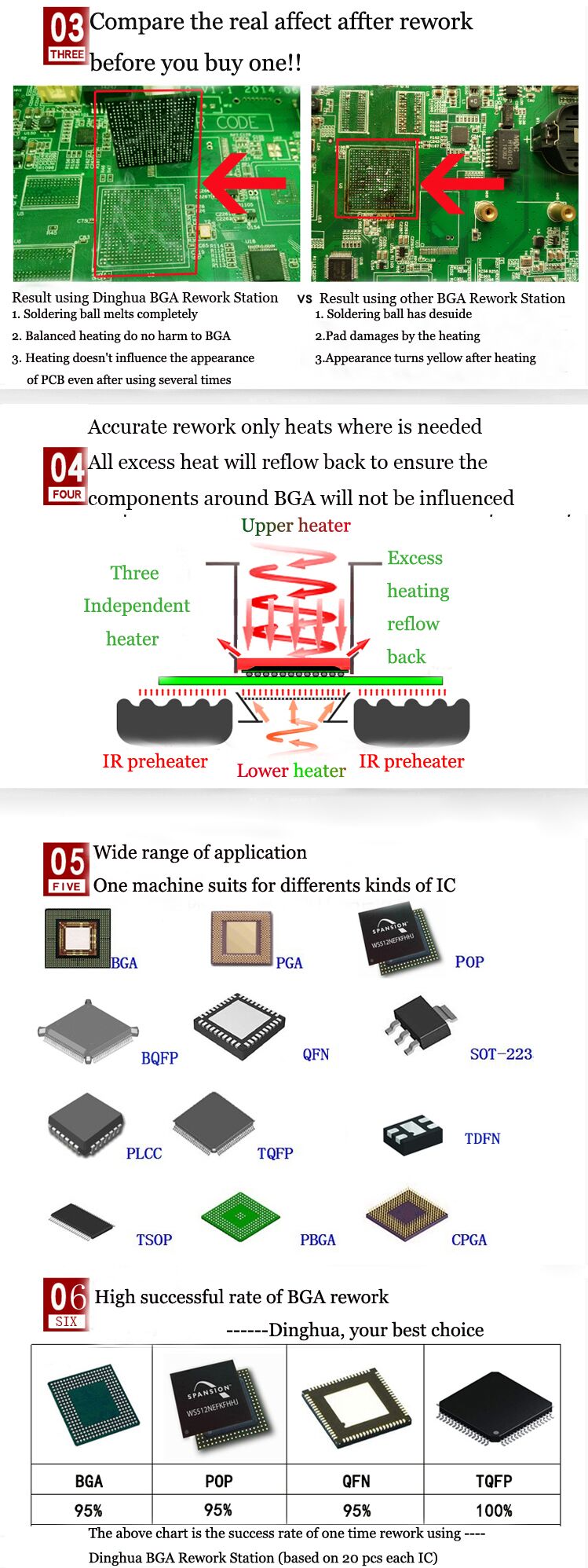

•หลักการของอากาศร้อนและความร้อนอินฟราเรดของเครื่องปรับปรุง BGA ของคุณคืออะไร?
ตอบ: มีเครื่องทำความร้อนอิสระสามเครื่อง อากาศร้อนบน + อากาศร้อนล่าง + แพลตฟอร์มอุ่นอินฟราเรด อากาศร้อนมีข้อดีคือทำให้ร้อนและเย็นอย่างรวดเร็ว อุณหภูมิควบคุมได้ง่ายมาก ด้านล่างของอินฟราเรดเพื่อป้องกันการเสียรูปของ PCB (เหตุผลในการเสียรูปทั่วไป: ความแตกต่างของอุณหภูมิขนาดใหญ่ระหว่างตำแหน่งของ PCB และชิป BGA เป้าหมาย) เครื่องรุ่นนี้ค่อนข้างควบคุมง่ายและอุณหภูมินั้นค่อนข้างง่าย ง่ายต่อการควบคุม
