หน้าจอสัมผัสอากาศร้อนสถานี Reballing Bga

BGA reballing หน้าจอสัมผัสอากาศร้อน

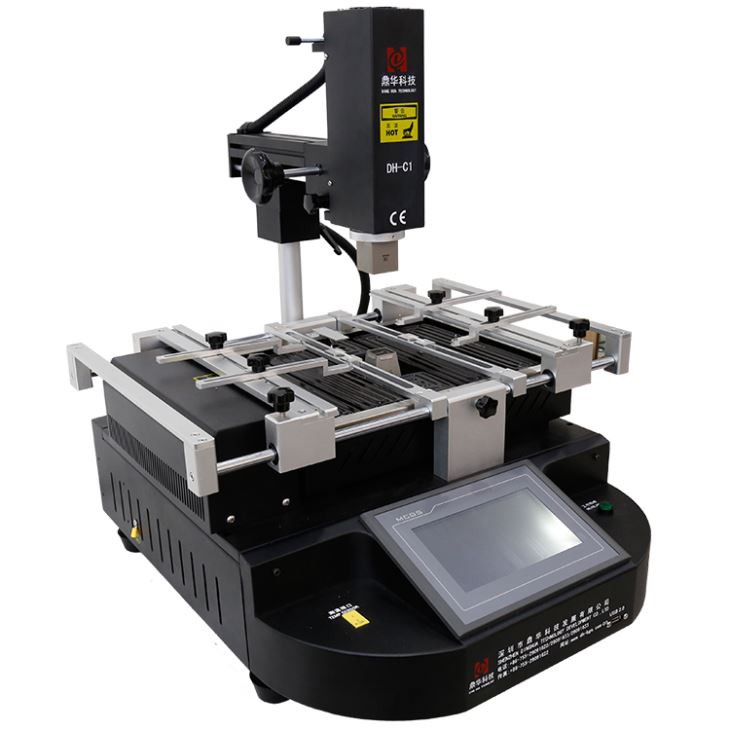

BGA rework สถานี DH-C1 นี้มี 6 สากลติดตั้ง, 2 ชิ้นของคานและ V- ร่องสำหรับ PCB แก้ไขดังนั้นเช่นคอมพิวเตอร์โทรศัพท์มือถือและเกมคอนโซล PS3 / 4 ฯลฯ สามารถอุ่นและ การซ่อมแซม

พารามิเตอร์ผลิตภัณฑ์ของ BGA reballing หน้าจอสัมผัสอากาศร้อน

คุณสมบัติของผลิตภัณฑ์

1. นำมาใช้กับตัวเลื่อนเชิงเส้นซึ่งสามารถทำการปรับจูนและวางแนวอย่างรวดเร็วด้วยความแม่นยำของตำแหน่งที่สมบูรณ์แบบและเครื่องซ่อม PCB ที่คล่องแคล่วอย่างรวดเร็ว

2. ติดตั้งอินเทอร์เฟซหน้าจอสัมผัสเพื่อให้แน่ใจว่าทำงานได้เสถียรและเชื่อถือได้ และสามารถเก็บข้อมูลการทำโปรไฟล์อุณหภูมิของผู้ใช้หลายคนได้ ด้วยการป้องกันรหัสผ่านและการปรับเปลี่ยนฟังก์ชั่นในขณะที่เปิด โปรไฟล์อุณหภูมิจะปรากฏบนหน้าจอสัมผัส
3. สามโซนอุณหภูมิเพื่อให้ความร้อนขึ้นอย่างอิสระ, เครื่องทำความร้อนอากาศร้อนระหว่างโซนบนและล่าง, ความร้อน IR ที่ด้านล่าง, การควบคุมอุณหภูมิที่แม่นยำคือ± 2 ℃ โซนอุณหภูมิด้านบนสามารถเคลื่อนย้ายได้อย่างอิสระตามความต้องการโซนที่สองสามารถปรับขึ้นและลงได้ เครื่องทำความร้อนด้านบนและด้านล่างสามารถตั้งค่าการควบคุมหลายส่วนในเวลาเดียวกัน โซนความร้อน IR สามารถปรับกำลังขับได้ในสภาพแสงที่ต้องการ

4. หัวฉีดลมร้อนสามารถหมุนได้ 360 องศาฮีตเตอร์ IR ที่ด้านล่างสามารถทำให้บอร์ด PCB ร้อนขึ้นอย่างสม่ำเสมอ
5. การควบคุมวงปิดเทอร์โมคัปเปิลความแม่นยำสูง สามารถทดสอบอุณหภูมิได้อย่างแม่นยำผ่านอินเทอร์เฟซการวัดอุณหภูมิภายนอกบอร์ด PCB ที่อยู่ในตำแหน่ง V-shape slot อุปกรณ์จับยึดอเนกประสงค์ที่ยืดหยุ่นและสะดวกสามารถป้องกันความเสียหายหรือการเสียรูป PCB รวมถึงเหมาะสำหรับแพ็คเกจทุกขนาดของ BGA

6. มีฟังก์ชั่นแจ้งเตือนหลังจากเชื่อมเสร็จโดยเฉพาะฟังก์ชั่นเตือนล่วงหน้าเพื่อความสะดวก

7. ผ่านใบรับรอง CE มันมีสวิตช์หยุดฉุกเฉินและอุปกรณ์ป้องกันการปิดโดยอัตโนมัติเมื่อเกิดอุบัติเหตุที่ผิดปกติ ภายใต้สถานการณ์ที่อุณหภูมิไม่สามารถควบคุมได้วงจรจะตัดไฟโดยอัตโนมัติพร้อมฟังก์ชั่นการป้องกันอุณหภูมิเกินสองเท่าเครื่องซ่อม PCB

รายละเอียดสินค้าของอากาศร้อนหน้าจอสัมผัส BGA สถานี reballing

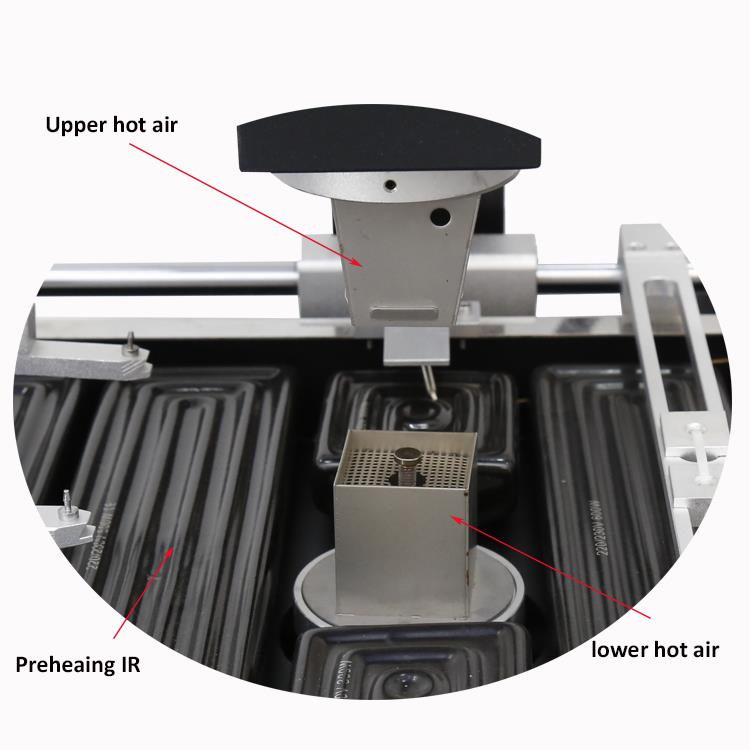

3 พื้นที่ความร้อนอิสระ, อากาศร้อนบน, อากาศร้อนที่ต่ำกว่าและ IR อุ่น, หัวฉีดบน / ล่างสามารถปรับแต่งตามขนาดชิปหรือรูปร่าง ฯลฯ

IR อุ่นพื้นที่สำหรับ PCB อุ่นเหมาะสำหรับ 390 * 400 มม. เช่น iPhone, MacBook และโทรศัพท์มือถืออื่น ๆ PCB ของคอมพิวเตอร์

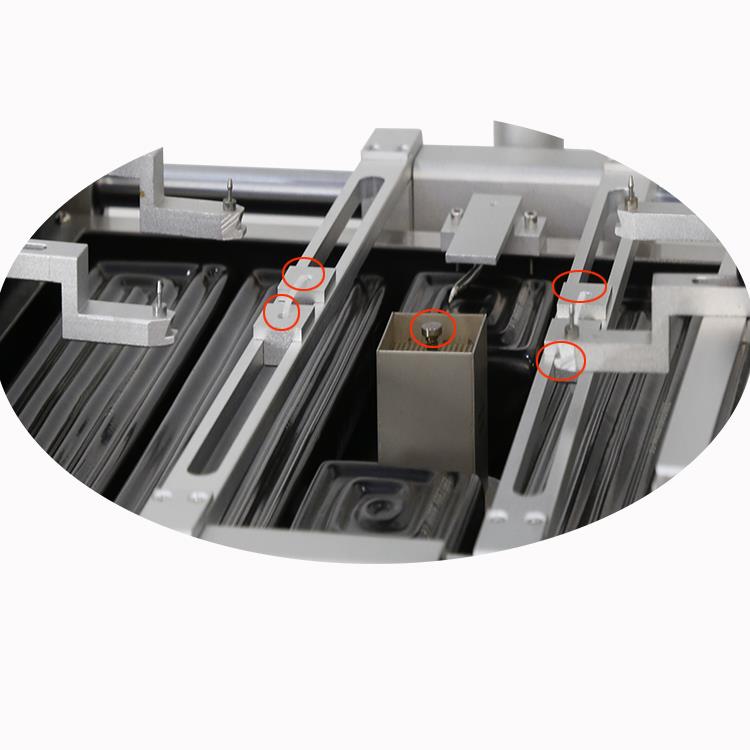

การสนับสนุน“ 5 จุด” ภายใต้ PCB ที่เพิ่มความร้อนเพื่อให้อยู่ในระดับเดียวกันเพื่อป้องกัน PCB จากการเปลี่ยนรูป

ซ่อม PCB

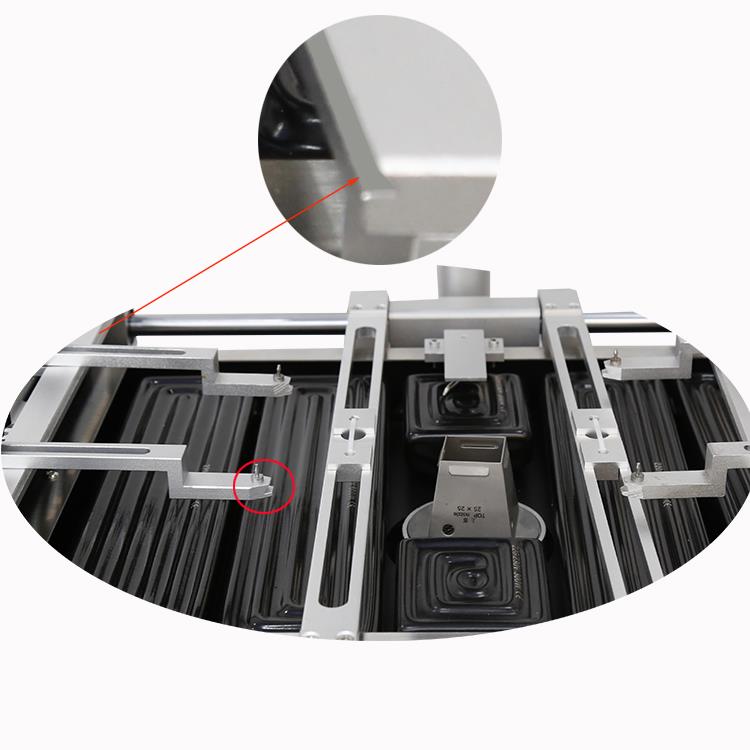

Thin-tip สำหรับรูเล็ก ๆ ใน PCB ที่ไม่ว่าจะอยู่ในรูปใด

V-groove สำหรับ PCB ที่มีรูปร่างผิดปกติ

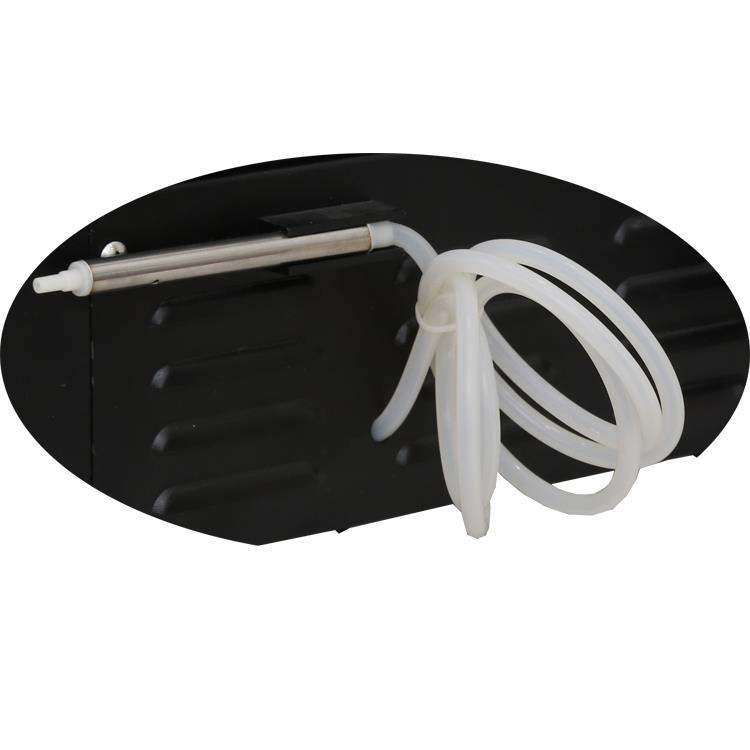

ปากกาดูดฝุ่น

มีปั๊มสุญญากาศในตัวติดตั้งอยู่ด้านนอกเครื่องและมีท่ออ่อนยาว 1 ม. สำหรับชิปที่หยิบขึ้นมาหรือเปลี่ยนใหม่

คอมพิวเตอร์ยี่ห้อ MCGS พร้อมหน้าจอสัมผัสการคำนวณ PID สำหรับการจับอุณหภูมิและปรับเทียบแบบเรียลไทม์จางความร้อนนั้นช้ากว่า compeers มากซึ่งเป็นกุญแจสำคัญสำหรับผลลัพธ์การทำงานซ้ำที่ประสบความสำเร็จ

ผลิตภัณฑ์คุณภาพของหน้าจอสัมผัสอากาศร้อน BGA สถานี reballing

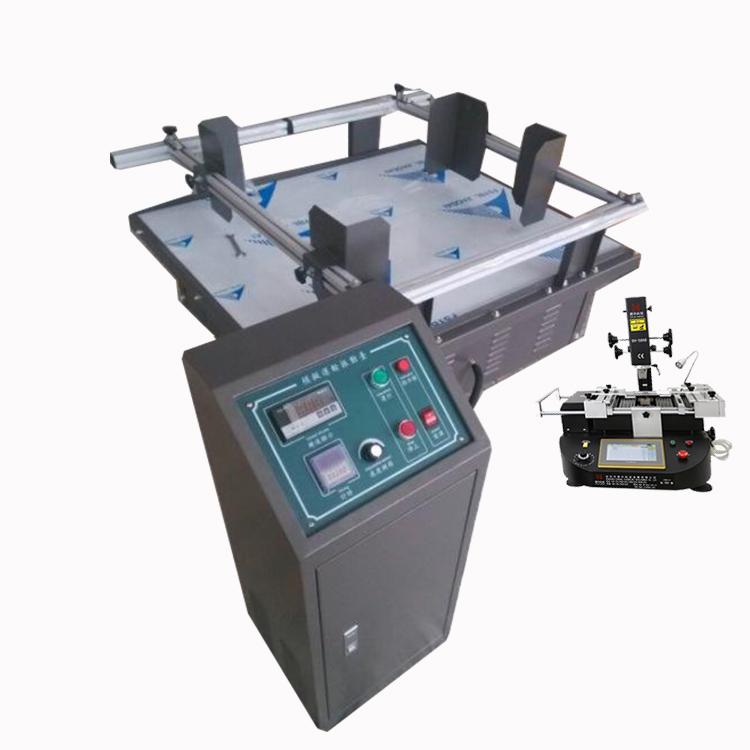

เครื่องทดสอบการสั่นสะเทือนสำหรับเครื่องจักรที่สามารถสั่นสะเทือนเหมือนรถวิ่งเพื่อให้เราสามารถดูว่าจะมีปัญหาใด ๆ เกิดขึ้นหรือไม่เมื่อทำแล้วจะสามารถแก้ไขได้ในการประชุมเชิงปฏิบัติการ

จนถึงตอนนี้เช่น Foxconn, ZTE และ Gionee ใช้เครื่องจักรของเราและสะท้อนให้เห็นว่าพวกเขายอมรับเทคนิคดังนั้นเครื่องจักรของเราก็ต้องมาพบคุณเช่นกัน

คำถามที่พบบ่อยของหน้าจอสัมผัสอากาศร้อน BGA reballing สถานี

1. Q: ฟังก์ชั่นของฟลักซ์ในการบัดกรีคืออะไร?

ตอบ: มันคือการทำความสะอาดชั้นโลหะออกไซด์บนพื้นผิวของบัดกรีเพื่อลดแรงตึงผิวและเพิ่มการถ่ายเทความร้อน

2. Q: ฟลักซ์คืออะไร?

ตอบ: ฟลักซ์เป็นวัสดุช่วยในการบัดกรี จำเป็นสำหรับการบัดกรี แต่หลังจากการบัดกรีไม่มีส่วนร่วมและอาจเป็นอันตรายต่อเป็นวัสดุตัวเร่งปฏิกิริยา

3. ถาม: การบัดกรีคืออะไร?

ตอบ: โดยไม่รบกวนการทำงานของสารเคมีหรือโครงสร้างทางกายภาพการยึดติดของโลหะชนิดเดียวกันหรือต่างชนิดกันทั้งทางไฟฟ้าและทางกลไกโดยการใช้โลหะหรือโลหะผสมอื่นเป็นสารตัวเติมหรือตัวยึด

4. ถาม: desoldering คืออะไร

ตอบ: ในอุปกรณ์อิเล็กทรอนิกส์ desoldering เป็นการถอดบัดกรีและส่วนประกอบออกจากแผงวงจรเพื่อแก้ไขปัญหาซ่อมเปลี่ยนและกู้คืน

เทคนิคการซ่อมปฏิบัติบางอย่าง

การซ่อมตัวนำ, วิธีการผิวลวด

OUTLINE

วิธีนี้ใช้บนบอร์ด PC เพื่อทดแทนวงจรที่เสียหายหรือสูญหายบนพื้นผิวบอร์ด PC ความยาวของลวดฉนวนมาตรฐานหรือไม่หุ้มฉนวนถูกนำมาใช้เพื่อซ่อมแซมวงจรที่เสียหาย

ข้อควรระวัง

ความกว้างของวงจรระยะห่างและขีดความสามารถในการรองรับกระแสไฟฟ้าจะต้องไม่ลดลงต่ำกว่าความคลาดเคลื่อนที่ยอมรับได้

ขั้นตอน

1. ทำความสะอาดพื้นที่

2. ลบส่วนที่เสียหายของวงจรโดยใช้มีด ควรตัดวงจรที่เสียหายกลับไปยังจุดที่วงจรยังมีพันธะที่ดีกับพื้นผิวบอร์ด PC

บันทึก

ความร้อนสามารถนำไปใช้กับวงจรที่เสียหายโดยใช้หัวแร้งเพื่อให้สามารถลบวงจรได้ง่ายขึ้น

3. ใช้มีดแล้วขูดหน้ากากประสานหรือการเคลือบผิวจากปลายของวงจรที่เหลืออยู่

4. ลบวัสดุที่หลวมทั้งหมด ทำความสะอาดพื้นที่

5. ใช้ฟลักซ์เหลวจำนวนเล็กน้อยกับปลายวงจรที่เหลือ ดีบุกปลายสัมผัสของแต่ละวงจรโดยใช้บัดกรีและหัวแร้ง

6. ทำความสะอาดพื้นที่

7. เลือกลวดเพื่อให้ตรงกับความกว้างและความหนาของวงจรที่จะถูกแทนที่ ตัดความยาวโดยประมาณได้ตามต้องการ ดูตารางที่ 1 สำหรับ Solid Wire Equivalents

8. ดึงลวดและดีบุกที่ปลายถ้าจำเป็น อาจใช้ลวดที่ไม่มีฉนวนเพื่อซ่อมแซมระยะสั้นหากตัวนำไม่ผ่าน

9. ทำความสะอาดสายไฟ

10. ถ้าลวดยาวหรือโค้งงออาจจะบัดกรีปลายด้านหนึ่งก่อนที่จะสร้างรูปร่างใหม่ วางลวดในตำแหน่ง ลวดควรทับซ้อนวงจรที่มีอยู่อย่างน้อย 2 เท่าของความกว้างของวงจร ลวดอาจถูกยึดด้วยเทป Kapton ในระหว่างการบัดกรี

หากการกำหนดค่าอนุญาตการเชื่อมต่อที่ซ้อนทับประสานควรมีอย่างน้อย 3.00 มม. (0.125 ") จากการสิ้นสุดที่เกี่ยวข้องช่องว่างนี้จะลดความเป็นไปได้ของการไหลพร้อมกันระหว่างการบัดกรี

11. ใช้ฟลักซ์เหลวจำนวนเล็กน้อยกับรอยต่อที่ทับซ้อนกัน

12. บัดกรีลวดบัดกรีที่ปลายด้านหนึ่งของวงจรบนพื้นผิวบอร์ด PC ตรวจสอบให้แน่ใจว่าสายไฟอยู่ในตำแหน่งที่เหมาะสม

ดัดลวดตามความจำเป็นเพื่อให้เข้ากับรูปร่างของวงจรที่ขาดหายไป
