3 โซนทำความร้อนหน้าจอสัมผัส Bga Reballing Station

3 โซนทำความร้อนหน้าจอสัมผัส BGA Reballing Station

วัตถุประสงค์ของสถานีปรับปรุง BGA คือเพื่อบัดกรี ติดตั้ง และบัดกรีชิป BGA บนอุปกรณ์ต่างๆ เช่น แล็ปท็อป, Xbox 360, มาเธอร์บอร์ดคอมพิวเตอร์, PS3 และอื่นๆ

DH-5830 เป็นเครื่องจักรที่ได้รับความนิยมอย่างมากทั่วโลก เป็นที่รู้จักในด้านรูปลักษณ์ที่หรูหรา ราคาที่เอื้อมถึง และอินเทอร์เฟซผู้ใช้ที่เรียบง่าย ได้รับความนิยมเป็นพิเศษจากร้านซ่อมส่วนบุคคล ผู้จัดจำหน่ายระดับภูมิภาค และมือสมัครเล่น

โดยทั่วไปสถานีปรับปรุง BGA จะมีสองรุ่น:

1.รุ่นพื้นฐาน (ธรรมดา)

รุ่นนี้ประกอบด้วยอากาศร้อนและฮีตเตอร์อินฟราเรดพร้อมโซนทำความร้อน 2 หรือ 3 โซน ประกอบด้วยเครื่องทำความร้อนลมร้อนด้านบนและด้านล่าง (บางรุ่นอาจไม่มีเครื่องทำความร้อนลมร้อนด้านล่าง) และเครื่องทำความร้อนอินฟราเรดตัวที่สาม

2.รุ่นไฮเอนด์ (อัตโนมัติ)

รุ่นนี้มีระบบการมองเห็นการจัดตำแหน่งด้วยแสง (กล้อง CCD แบบออปติคัลและหน้าจอมอนิเตอร์) ช่วยให้สังเกตจุดชิป BGA ทั้งหมดได้ชัดเจน ระบบนี้รับประกันการจัดตำแหน่งชิป BGA กับมาเธอร์บอร์ดบนหน้าจอมอนิเตอร์อย่างแม่นยำ ช่วยให้การบัดกรีแม่นยำ



พารามิเตอร์ผลิตภัณฑ์ของ 3 โซนทำความร้อนหน้าจอสัมผัสสถานี bga reballing



กำลังทั้งหมด	4800W
เครื่องทำความร้อนยอดนิยม	800W
เครื่องทำความร้อนด้านล่าง	ตัวที่ 2 1200W, ตัวทำความร้อน IR ตัวที่ 3 2800W
พลัง	110~240V±10%50/60Hz
แสงสว่าง	ไต้หวันนำแสงทำงาน ปรับมุมใดก็ได้
โหมดการทำงาน	หน้าจอสัมผัส HD, อินเทอร์เฟซการสนทนาอัจฉริยะ, การตั้งค่าระบบดิจิทัล
พื้นที่จัดเก็บ	50,000 กลุ่ม
การเคลื่อนไหวของเครื่องทำความร้อนด้านบน	ขวา/ซ้าย, หน้า/หลัง, หมุนได้อย่างอิสระ
การวางตำแหน่ง	การวางตำแหน่งอัจฉริยะ PCB สามารถปรับได้ในทิศทาง X, Y พร้อม "รองรับ 5 จุด" + ขายึด PCB ร่อง V + อุปกรณ์จับยึดอเนกประสงค์
สวิตช์ไฟ	สวิตช์อากาศ (ซึ่งสามารถป้องกันเครื่องจักรและมนุษย์ได้)
การควบคุมอุณหภูมิ	เซ็นเซอร์ K วงปิด
ความแม่นยำของอุณหภูมิ	±2 องศา
ขนาดพีซีบี	สูงสุด 390×410 มม. ต่ำสุด 22×22 มม
ชิปบีจีเอ	2x2 - 80x80 มม
ระยะห่างชิปขั้นต่ำ	0.15 มม
เซ็นเซอร์อุณหภูมิภายนอก	1 ชิ้น
ขนาด	570*610*570มม
น้ำหนักสุทธิ	33กก



รายละเอียดสินค้าของ 3 โซนทำความร้อนหน้าจอสัมผัสสถานีรีบอล BGA

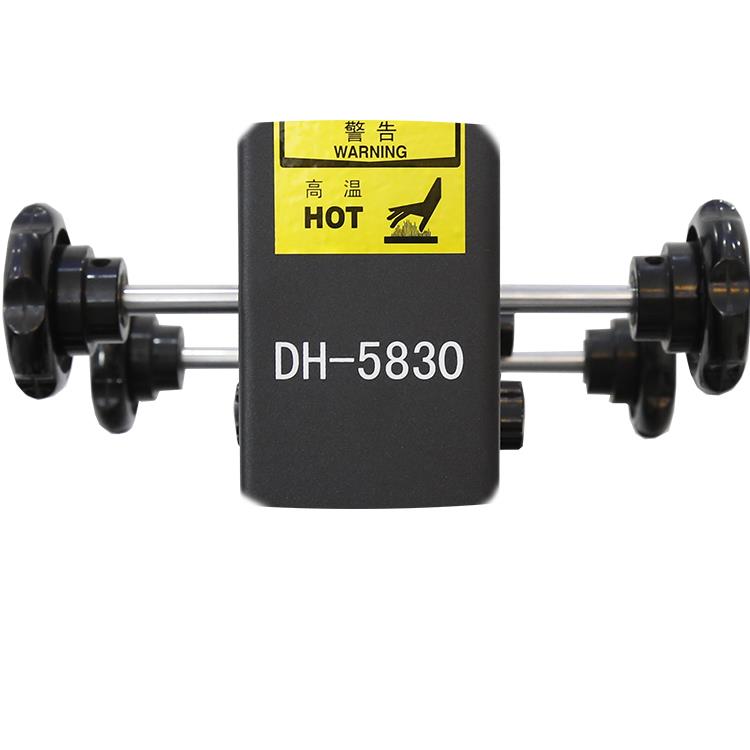

ปุ่มสองคู่สำหรับหัวด้านบนขยับได้ มีประโยชน์และง่ายดาย ปุ่มคู่หน้าสำหรับหัวบนเลื่อนขึ้นหรือ

ลงเมื่อทำการบัดกรีหรือถอดบัดกรีปุ่มคู่หลังสำหรับด้านบนสำหรับหัวด้านบนจะเลื่อนไปทางด้านหลังหรือไปข้างหน้า

เพื่อตำแหน่งที่เหมาะสมในการบัดกรี







รูปร่างคำ "7" ซึ่งสามารถให้หัวด้านบนเลื่อนไปทางซ้าย/ขวาหรือคงที่ได้

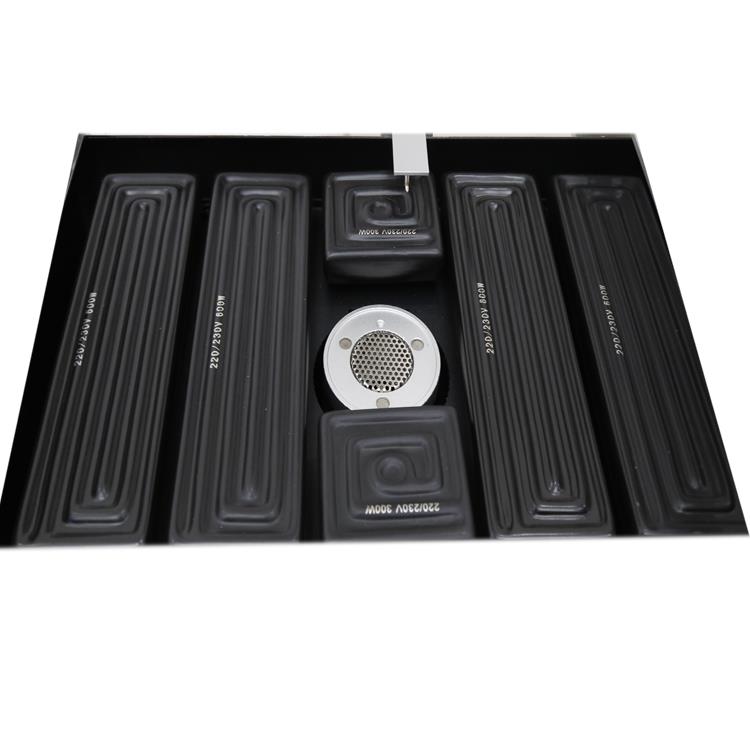

พื้นที่อุ่น IR ขนาดใหญ่ (สูงถึง 370 * 420 มม.) PCB ส่วนใหญ่สามารถอุ่นได้เช่นคอมพิวเตอร์

กล่องรับสัญญาณด้านบน และ iPad เป็นต้น กำลังไฟประมาณ 2800W เหมาะสำหรับไฟ 110~240V



อินเทอร์เฟซการทำงานของสถานีปรับปรุง BGA ใช้งานง่าย สวิตช์ไฟ LED หนึ่งตัว พอร์ตเทอร์โมคัปเปิ้ลหนึ่งพอร์ต และ "เริ่มต้น" หนึ่งตัว เมื่อตั้งค่าพารามิเตอร์ทั้งหมดบนหน้าจอสัมผัส คลิก "srart" เพื่อเริ่มการบัดกรีหรือการแยกบัดกรี

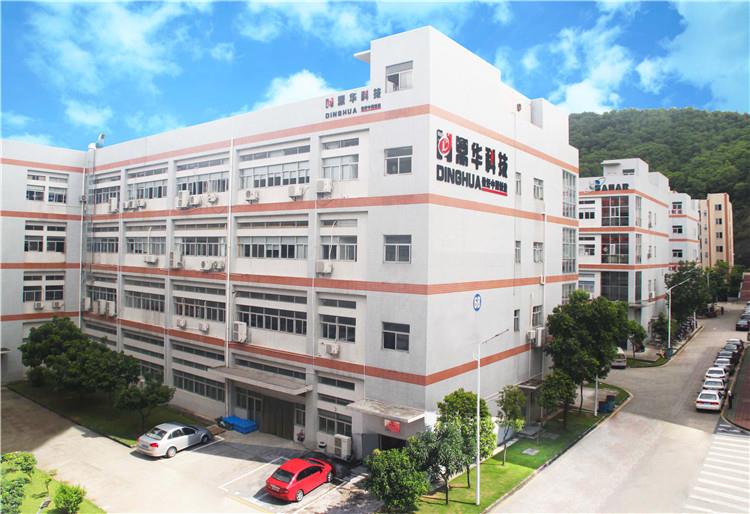

เกี่ยวกับโรงงานของเรา





โรงงานของเราสำหรับสถานีปรับปรุง BGA, เครื่องล็อคสกรูอัตโนมัติ และการผลิตสถานีบัดกรีอัตโนมัติ,

ครอบคลุมพื้นที่มากกว่า 3,000 ตารางเมตร และขยายอย่างต่อเนื่อง

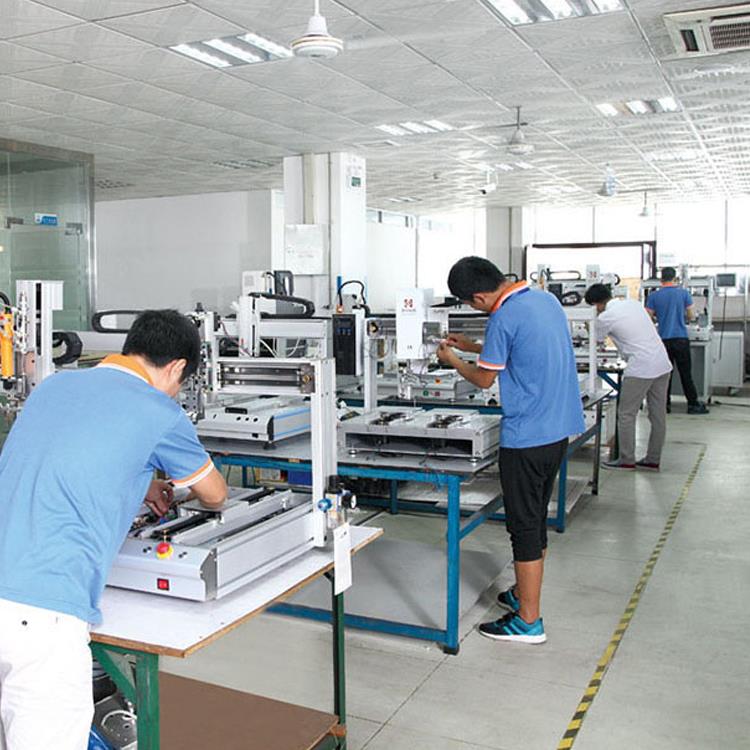

ส่วนหนึ่งของเวิร์คช็อปสำหรับสถานีปรับปรุง BGA การผลิตการล็อคสกรูอัตโนมัติ

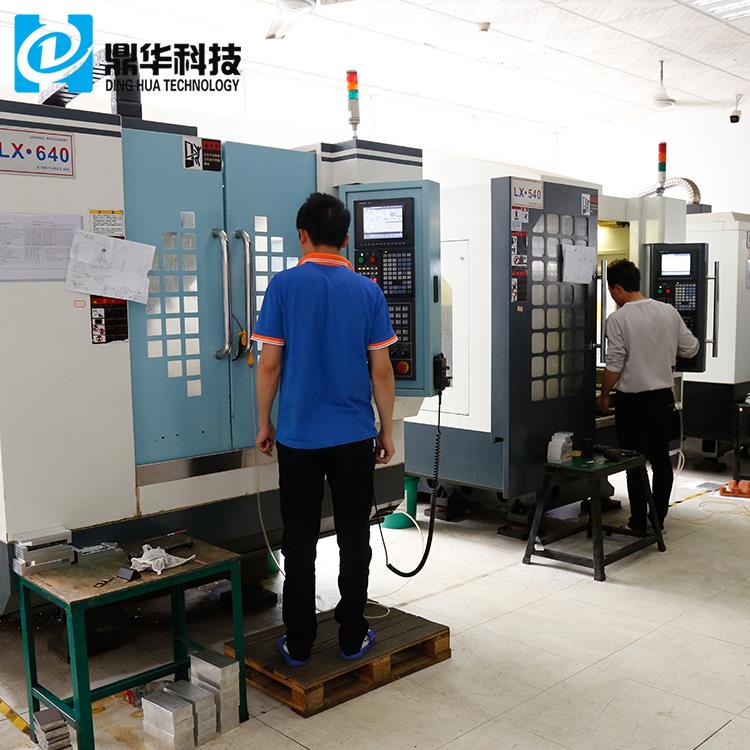

เวิร์กช็อปการใช้เครื่องจักร CNC สำหรับชิ้นส่วนอะไหล่ของการผลิตสถานีปรับปรุง BGA

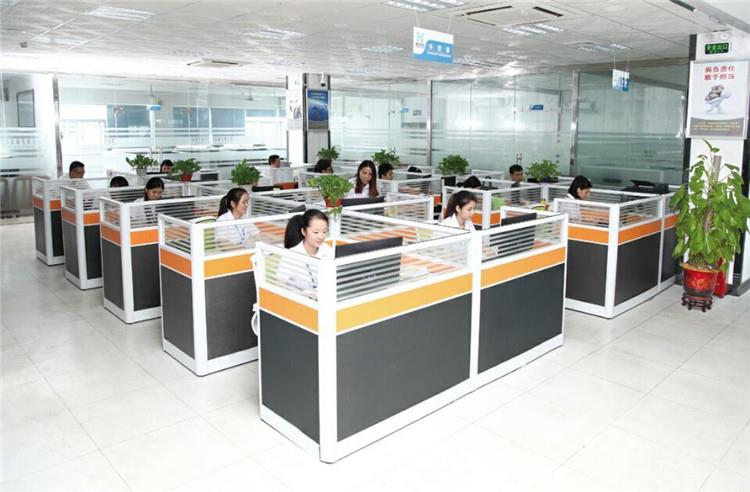

สำนักงานของเรา



บริการจัดส่งและจัดส่งสำหรับหน้าจอสัมผัส 3 โซนทำความร้อน BGA Reballing Station

รายละเอียดของเครื่องที่สั่งซื้อจะได้รับการยืนยันกับลูกค้าก่อนการผลิต อุปกรณ์เสริมบางอย่างอาจจำเป็นต้องใช้ส่วนตัว (ผู้ใช้ปลายทาง) และเราจะแจ้งให้ลูกค้าทราบก่อนจัดส่ง

เรานำเสนอการฝึกอบรมฟรีสำหรับลูกค้าทุกคน ไม่ว่าจะเป็นผู้จัดจำหน่าย ผู้ค้าปลีก ผู้ใช้ปลายทาง หรือต้องการบริการหลังการขาย

คำถามที่พบบ่อยสำหรับหน้าจอสัมผัส 3 โซนทำความร้อน BGA Reballing Station

ถาม: มีวิศวกรกี่คนที่มีส่วนร่วมในการวิจัยและพัฒนาสถานีปรับปรุง BGA

A:มีวิศวกร 10 คนที่ทุ่มเทให้กับสถานีปรับปรุง BGA อย่างไรก็ตาม เรายังมีวิศวกรคนอื่นๆ ที่ทำงานเกี่ยวกับเครื่องจักร เช่น เครื่องล็อคสกรูอัตโนมัติ และสถานีบัดกรีอัตโนมัติ

ถาม: ระยะเวลาการรับประกันของคุณคืออะไร?

A:สำหรับผู้ใช้ปลายทาง ระยะเวลาการรับประกันคือ 1 ปี สำหรับผู้จัดจำหน่ายคือ 2 ปี อย่างไรก็ตาม เครื่องทำความร้อนเหล่านี้มาพร้อมกับการรับประกัน 3- ปี ไม่ว่าคุณจะเป็นใครก็ตาม

ถาม: ฉันสามารถเลือกบริการจัดส่งด่วนแบบใดได้บ้าง

A:คุณสามารถเลือกระหว่าง DHL, TNT, FedEx, SF Express และสายการจัดส่งพิเศษส่วนใหญ่

ถาม: ประเทศใดบ้างที่คุณยังไม่ได้ขายให้?

A:เราจำหน่ายให้กับทุกประเทศ รวมถึงประเทศที่คุณอาจไม่คุ้นเคย เช่น ฟิจิ บรูไน และมอริเชียส

ความรู้เกี่ยวกับ BGA Rework Station:

(เทคโนโลยีบรรจุภัณฑ์ BGA)

BGA (Ball Grid Array) เป็นเทคโนโลยีบรรจุภัณฑ์อาร์เรย์พินกริดรูปทรงลูกบอล ซึ่งเป็นเทคโนโลยีบรรจุภัณฑ์แบบยึดบนพื้นผิวที่มีความหนาแน่นสูง หมุดมีลักษณะเป็นทรงกลมและจัดเรียงในรูปแบบคล้ายตารางที่ด้านล่างของบรรจุภัณฑ์ จึงเป็นที่มาของชื่อ "Ball Grid Array" เทคโนโลยีนี้มักใช้กับชิปเซ็ตควบคุมเมนบอร์ด และโดยทั่วไปวัสดุจะเป็นเซรามิก

ด้วยหน่วยความจำที่ห่อหุ้ม BGA ความจุของหน่วยความจำสามารถเพิ่มได้สองถึงสามครั้งโดยไม่ต้องเปลี่ยนขนาดหน่วยความจำ เมื่อเปรียบเทียบกับ TSOP (Thin Small Outline Package) BGA มีขนาดเล็กกว่า ประสิทธิภาพการกระจายความร้อนดีกว่า และประสิทธิภาพทางไฟฟ้าที่เหนือกว่า เทคโนโลยีบรรจุภัณฑ์ BGA ได้เพิ่มความจุต่อตารางนิ้วอย่างมาก ผลิตภัณฑ์หน่วยความจำที่ใช้เทคโนโลยี BGA มีความจุเท่ากับ TSOP แต่มีขนาดเพียงหนึ่งในสามเท่านั้น

เมื่อเปรียบเทียบกับวิธีการบรรจุภัณฑ์ TSOP แบบดั้งเดิม วิธีการบรรจุภัณฑ์ BGA ให้การกระจายความร้อนที่รวดเร็วและมีประสิทธิภาพมากขึ้น

ด้วยความก้าวหน้าของเทคโนโลยีในทศวรรษ 1990 ระดับการรวมชิปจึงเพิ่มขึ้น ส่งผลให้มีพิน I/O มากขึ้นและการใช้พลังงานที่สูงขึ้น เป็นผลให้ข้อกำหนดสำหรับบรรจุภัณฑ์วงจรรวมมีความเข้มงวดมากขึ้น เพื่อตอบสนองความต้องการเหล่านี้ บรรจุภัณฑ์ BGA จึงเริ่มถูกนำมาใช้ในการผลิต BGA ย่อมาจาก "Ball Grid Array" ซึ่งหมายถึงเทคโนโลยีการบรรจุประเภทนี้
