สถานีรีเวิร์ค SMD BGA
1. คีย์บอร์ด ir bga reballing เครื่องพร้อม 2 พื้นที่ให้ความร้อน .
2. เหมาะสำหรับชิปขนาดใหญ่ (น้อยกว่า 80*80 มม.) .
3. มีประสิทธิภาพและง่ายที่จะใช้ .
คำอธิบาย
IR คีย์บอร์ด BGA reballing
สถานีทำงานใหม่ IR BGA ที่มีโซนทำความร้อนสองโซนเหมาะสำหรับชิปขนาดใหญ่ (สูงถึง 80 × 80 มม.) และ PCB ต่างๆเช่นในทีวีคอนโซลเกมและคอมพิวเตอร์ .
1. พารามิเตอร์การผลิตของ SMD BGA Rework Station
| พลังงานทั้งหมด | 2300W |
| เครื่องทำความร้อนด้านบน | 450W |
| เครื่องทำความร้อนด้านล่าง | 1800W ล้อมรอบอย่างเต็มที่ในช่องกระจกป้องกัน |
| พลัง | 110 ~ 250V 50/60Hz |
| การเคลื่อนไหวหัวด้านบน | ขึ้น / ลงหมุนได้อย่างอิสระ . |
| การส่องแสง | ไฟทำงานของไต้หวัน LED, มุมใดก็ได้ที่ปรับ . |
| พื้นที่จัดเก็บ | เก็บโปรไฟล์อุณหภูมิ 10 กลุ่ม |
| การวางตำแหน่ง | V-groove, การรองรับ PCB สามารถปรับได้ในทิศทาง x, y ด้วยการติดตั้งสากลภายนอก |
| การควบคุมอุณหภูมิ | เซ็นเซอร์ k, ลูปปิด |
| ความแม่นยำของอุณหภูมิ | ± 2 องศา |
| ขนาด PCB | สูงสุด 270 * 320 มม. นาที 20 * 20 มม. |
| ชิป BGA | 5*5 ~ 80*80 มม. |
| ระยะห่างชิปขั้นต่ำ | 0.15 มม. |
| เซ็นเซอร์อารมณ์ภายนอก | 1 ชิ้น |
| ขนาด | L480 × W370 × H390 มม. |
| น้ำหนักสุทธิ | ประมาณ 15.5kg |
2. รายละเอียดผลิตภัณฑ์

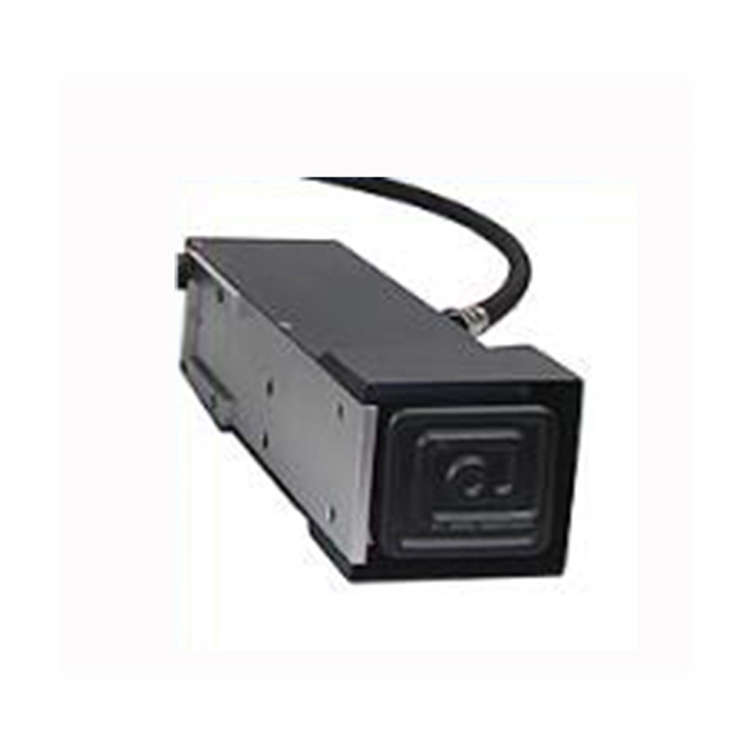

เครื่องทำความร้อน IR ด้านบน: 80 × 80 มม., 450 W, 110–240 V (ไม่บังคับ) . สามารถให้ความร้อนเกือบทุกประเภทชิป .}
เหมาะสำหรับเมนบอร์ดสูงถึง 270 × 320 มม. .

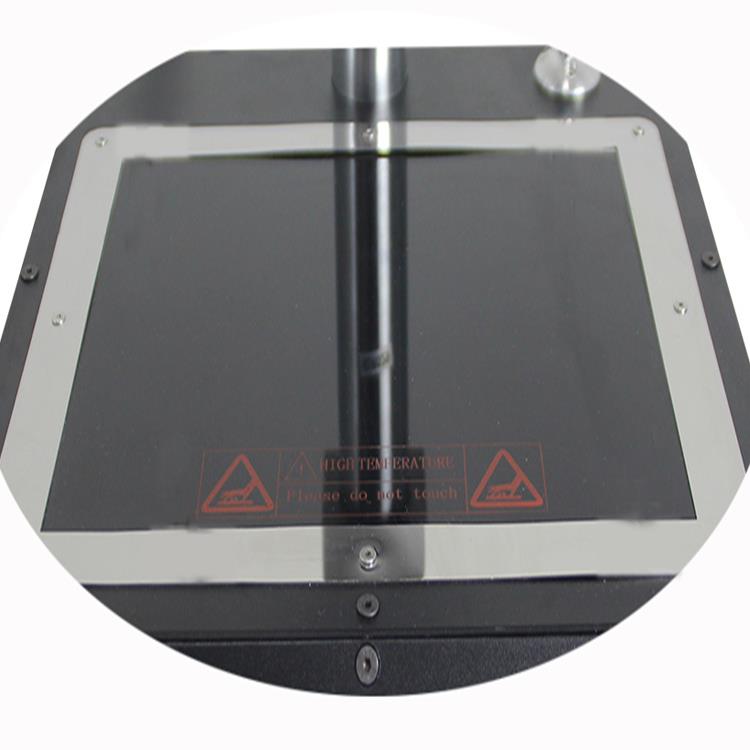

เครื่องทำความร้อน IR ด้านล่าง: ปิดล้อมอย่างเต็มที่ด้วยโล่แก้ว .

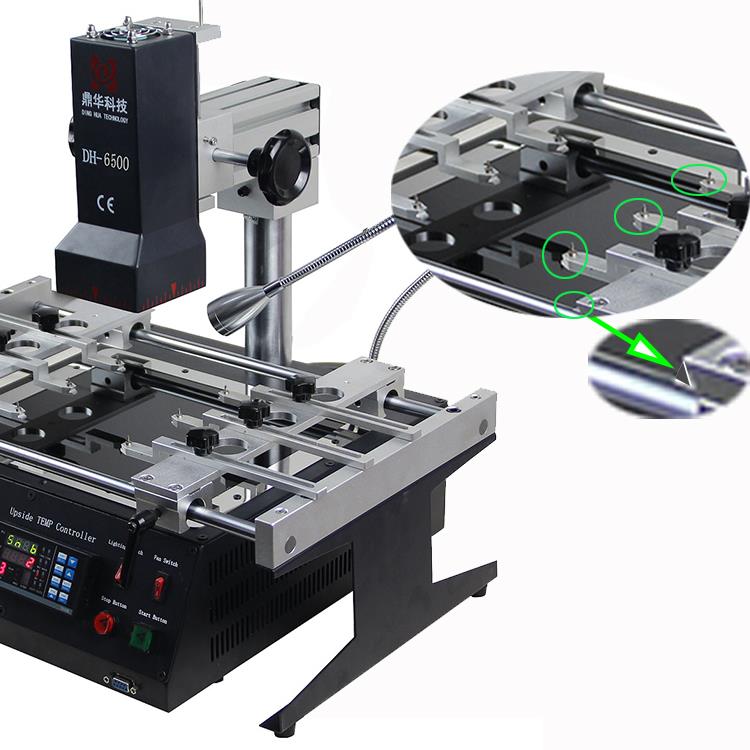

การแข่งขันสากลรวมคลิปจระเข้ร่อง "V" และนูนสนับสนุนเพื่อรักษาความปลอดภัย PCBs ของทีวีรูปร่างและคอมพิวเตอร์ไปยัง iPhone .
ไม่ว่า PCB จะเป็นทีวีคอมพิวเตอร์แม้ว่า iPhone ฯลฯ .
การติดตั้งสากลสำหรับ PCB ใด ๆ ที่มีรูปร่างผิดปกติ

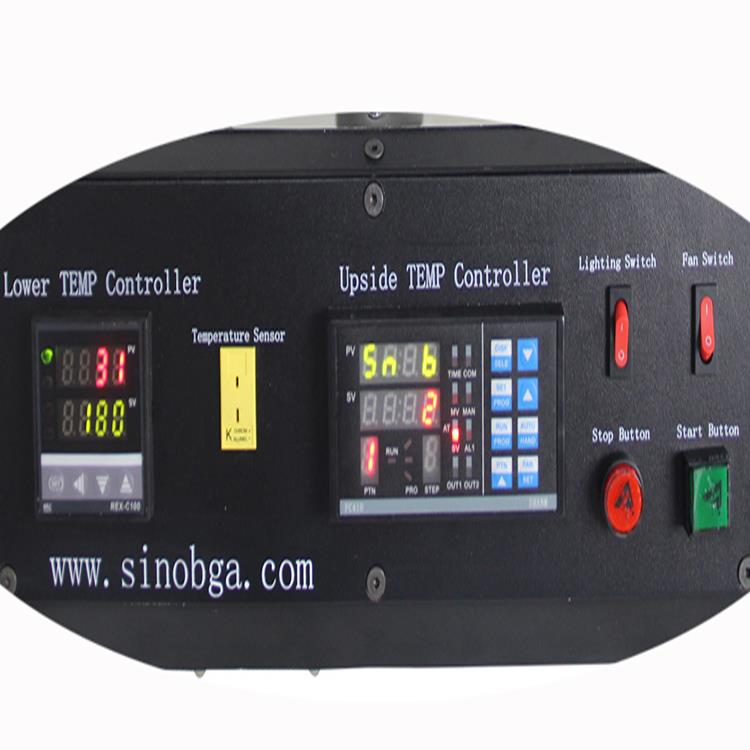

แผงหน้าปัดสำหรับการตั้งค่าอุณหภูมิและเวลาใช้งานง่ายและใช้งานง่าย
แผงหน้าปัด
3. คุณสมบัติพิเศษ
- เครื่องทำความร้อนคุณภาพสูงที่มีคุณภาพสูง .
- แผ่นความร้อนเซรามิกอินฟราเรดที่ทำจากไต้หวันด้วยการป้องกันแก้ว .}
- การทำความร้อน Dual-Zone IR: โซนอุ่นทั้งบนและล่าง .
- การควบคุมอุณหภูมิแบบวงปิดแบบ K-type ด้วยความแม่นยำ± 2 องศา .
- ตัวเชื่อมต่อเซ็นเซอร์ภายนอกสำหรับการอ่านอุณหภูมิที่แม่นยำยิ่งขึ้น .
- การแจ้งเตือนเสียง: การเตือนความจำเสียง 5–10 วินาทีก่อนที่วงจรความร้อนจะสิ้นสุดลงช่วยให้ผู้ปฏิบัติงานเตรียม .
4. บริการของเราคีย์บอร์ด IR BGA reballing
- ก่อนส่งมอบ: แต่ละเครื่องผ่านการทดสอบการสั่นสะเทือน 24 - ชั่วโมงตามด้วยการตรวจสอบขั้นสุดท้าย .
- หลังคลอด: เมื่อมาถึงที่ศุลกากรเราติดต่อคุณทางอีเมลโทรศัพท์หรือ WhatsApp เพื่อช่วยในการกวาดล้าง .
- เมื่อได้รับ: เราให้คำแนะนำการติดตั้งและการสนับสนุนการดำเนินงาน .

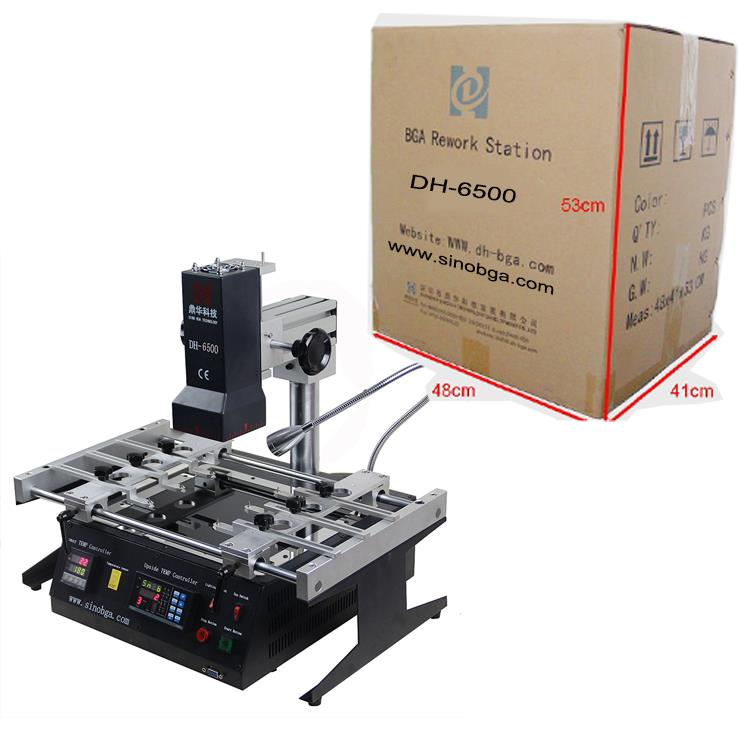

5. การบรรจุหีบห่อ
- กล่องกล่องพร้อมแทรกโฟมเพื่อการขนส่งที่ปลอดภัย .
- ขนาดที่บรรจุ: 48 × 53 × 41 ซม.; น้ำหนักรวม: 23 kg .
คำถามที่พบบ่อย
เครื่องมือและวัสดุ
การซ่อมแซมคือและอาจยังคงอยู่เสมอการดำเนินงานที่ต้องใช้แรงงานสูงซึ่งต้องอาศัยทักษะของผู้ปฏิบัติงานแต่ละรายมากกว่าระบบอัตโนมัติ . แม้จะมีเครื่องมือซ่อมแซมที่ยอดเยี่ยม แต่การดำเนินการซ่อมแซมภายใน บริษัท จำนวนมากมีอุปกรณ์ติดตั้งไม่ดี . ต่อไปนี้เป็นแนวทางพื้นฐานสำหรับอุปกรณ์ที่จำเป็นในการซ่อมแซมที่ทันสมัย
1. เวิร์กสเตชันตามหลักสรีรศาสตร์
งานซ่อมที่มีประสิทธิภาพไม่สามารถดำเนินการได้บนโต๊ะทำงานเก่าหรือการตั้งค่าชั่วคราว . การซ่อมแซมบอร์ดพีซีต้องใช้ความเข้มข้นในระดับสูงและความคล่องแคล่ว . ดังนั้นจึงมีการปรับปรุงสภาพผิวที่เหมาะสม - {5} ประสิทธิภาพ .
2. กล้องจุลทรรศน์สเตอริโอคุณภาพสูง
การซ่อมแซมความแม่นยำไม่สามารถทำได้หากไม่มีกล้องจุลทรรศน์ประเภทนี้มีอยู่ตลอดเวลา . การเข้าถึงที่ จำกัด นั้นไม่เพียงพอเนื่องจากต้องใช้อย่างต่อเนื่อง . ในขณะที่กล้องวิดีโอและจอภาพอาจเหมาะสำหรับการตรวจสอบหรือการฝึกอบรม ด้วย goosenecks ที่ยืดหยุ่นสำหรับทิศทางแสงเป็นตัวเลือกที่ดีที่สุดสำหรับจุดประสงค์นี้ .
3. การบัดกรี
การบัดกรีความแม่นยำมีความสำคัญสำหรับการซ่อมแซมที่ทันสมัย . ช่างเทคนิคไม่สามารถพึ่งพาเครื่องมือบัดกรีแบบดั้งเดิมที่ใช้กันทั่วไปเมื่อไม่กี่ปีที่ผ่านมา . ตอนนี้พวกเขาต้องการเตารีดประสานที่มีคุณภาพสูง
4. เครื่องมือกำจัดส่วนประกอบ
ความหลากหลายที่เพิ่มขึ้นของส่วนประกอบ - ทั้งขนาดใหญ่และขนาดเล็ก - ต้องการเครื่องมือและเทคนิคพิเศษสำหรับการกำจัดที่ปลอดภัยและมีประสิทธิภาพ . เครื่องมือเหล่านี้มักจะใช้วิธีการทำความร้อนอย่างใดอย่างหนึ่งต่อไปนี้: ตัวนำ (โดยการสัมผัส) การพาความร้อน แอปพลิเคชัน .
5. สถานีอุ่น
เมื่อใดก็ตามที่เป็นไปได้ให้อุ่นบอร์ดพีซีทั้งหมดก่อนที่จะถอดส่วนประกอบ SMT . การอุ่นเครื่องช่วยลดการกระแทกด้วยความร้อนจากความร้อนในท้องถิ่น ลบออกจากเตาอบหรือให้ความร้อนขึ้นจากอุณหภูมิแวดล้อม .
6. เครื่องมือขุดเจาะขนาดเล็กและการบด
เครื่องมือขุดเจาะและการเจียรที่มีขนาดใหญ่มือถือซึ่งเป็นที่ตั้งของทั้งมอเตอร์และแหล่งจ่ายไฟใน handpiece นั้นยากที่จะควบคุมงานซ่อมอย่างละเอียด . เครื่องมือขุดเจาะสไตล์ทันตกรรมที่มีน้ำหนักเบาและมีคุณภาพสูง
