สถานีบัดกรีอินฟราเรด

                                                                                      สถานีบัดกรีอินฟราเรด

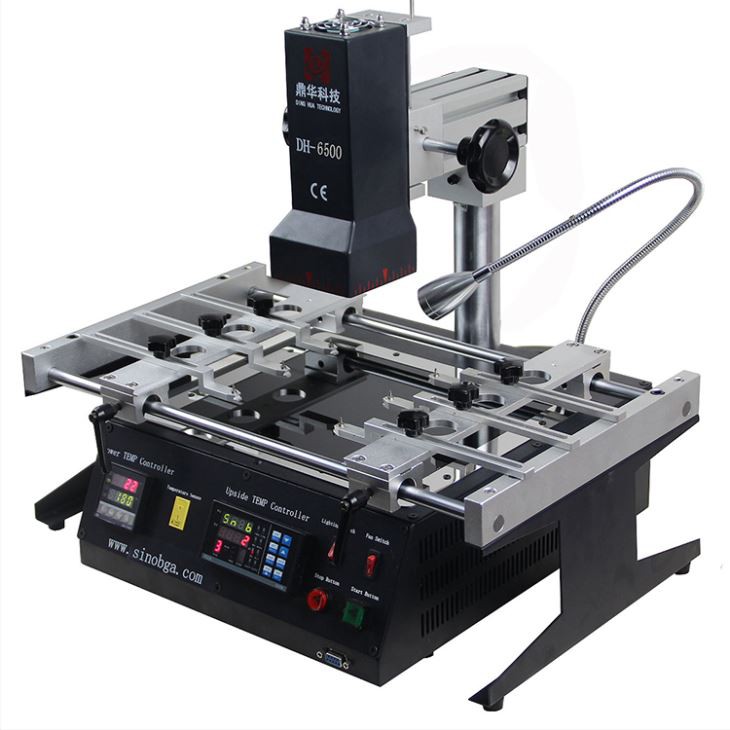

สถานีปรับปรุง IR BGA เต็มรูปแบบพร้อมพื้นที่ทำความร้อน 2 จุด เหมาะสำหรับชิปขนาดใหญ่ (น้อยกว่า 80*80 มม.)

และ PCB เหล่านั้น เช่น ทีวี เครื่องเล่นเกม และคอมพิวเตอร์ เป็นต้น

พารามิเตอร์การผลิต

กำลังทั้งหมด	2300W
เครื่องทำความร้อนยอดนิยม	450W
เครื่องทำความร้อนด้านล่าง	กำลังไฟ 1800 วัตต์ ปิดสนิทในช่องกระจก
พลัง	110~250V 50/60Hz
การเคลื่อนไหวของศีรษะด้านบน	ขึ้น/ลง หมุนได้อย่างอิสระ
แสงสว่าง	ไต้หวันนำแสงทำงาน ปรับมุมใดก็ได้
พื้นที่จัดเก็บ	เก็บโปรไฟล์อุณหภูมิได้ 10 กลุ่ม
การวางตำแหน่ง	สามารถปรับร่อง V, ส่วนรองรับ PCB ได้ในทิศทาง X, Y ด้วยฟิกซ์เจอร์สากลภายนอก
การควบคุมอุณหภูมิ	K เซ็นเซอร์, วงปิด
ความแม่นยำของอุณหภูมิ	±2 องศา
ขนาดพีซีบี	สูงสุด 270 * 320 มม. ต่ำสุด 20* 20 มม
ชิปบีจีเอ	5*5~80*80 มม
ระยะห่างชิปขั้นต่ำ	0.15 มม
เซ็นเซอร์อุณหภูมิภายนอก	1 ชิ้น
ขนาด	ย480×ย370×ส390 มม
น้ำหนักสุทธิ	ประมาณ 15.5กก

รายละเอียดสินค้า

ตัวทำความร้อน IR ด้านบน 80*80 มม. ใช้ให้ชิปทำความร้อนเกือบทั้งหมด

ใช้กันอย่างแพร่หลายสำหรับเมนบอร์ดขนาดใหญ่ถึง 270*320 มม

IR ด้านล่างถูกปิดล้อมด้วยกระจกอย่างสมบูรณ์

แผงหน้าปัดสำหรับตั้งอุณหภูมิและเวลา ใช้งานง่ายและสะดวก

แผงหน้าปัด

สถานีบัดกรีอินฟราเรด - คุณสมบัติพิเศษ:

• เครื่องทำความร้อนนำเข้า: คุณภาพสูงและทนทาน
• แผ่นเซรามิกอุ่นอินฟราเรดไต้หวันพร้อมตัวป้องกันกระจก
• โซนทำความร้อน 2 โซน: ฮีตเตอร์ด้านบนเป็นแบบอินฟราเรด และฮีตเตอร์ด้านล่างเป็นแบบอุ่นอินฟราเรดเช่นกัน
• การควบคุมวงปิดแบบ K: ความแม่นยำของอุณหภูมิอยู่ภายใน ±2 องศา ขั้วต่อเซนเซอร์ภายนอกตรวจจับอุณหภูมิจริงระหว่างการทำความร้อน
• ระบบแจ้งเตือนด้วยเสียง: เสียงเตือนจะเกิดขึ้น 5-10 วินาทีก่อนการทำความร้อนจะเสร็จสิ้น โดยแจ้งเตือนให้ผู้ปฏิบัติงานเตรียมพร้อม

บริการของเรา

• ก่อนจัดส่ง: เครื่องจะผ่านการทดสอบการสั่นสะเทือนอย่างน้อย 12 ชั่วโมงก่อนส่งมอบ หลังจากนั้นเครื่องจะถูกทดสอบอีกครั้งเพื่อให้แน่ใจว่าเครื่องทำงานได้อย่างถูกต้อง
• หลังจากจัดส่ง: เมื่อเครื่องมาถึงที่ตั้งของคุณ เราจะติดต่อคุณผ่านทางอีเมล โทรศัพท์ หรือ WhatsApp เพื่อยืนยันว่าสินค้าได้รับการดำเนินการอย่างทันท่วงที
• ใบเสร็จรับเงินของเครื่อง: เราจะให้การสนับสนุนด้านเทคนิคสำหรับการติดตั้งและการใช้งาน

คำถามที่พบบ่อย

ถาม: สินค้าบรรจุอย่างไร?

ตอบ: สินค้าบรรจุในกล่องกระดาษแข็งที่มีโฟมด้านในเพื่อป้องกัน

ถาม: คุณเป็นโรงงานหรือไม่?

ตอบ: ใช่ เราเป็นโรงงานที่มีแผนก R&D ของเราเองและเวิร์กช็อปปลอดฝุ่น

ถาม: หากฉันสั่งซื้อจำนวนมาก ฉันจะได้รับราคาที่ดีกว่านี้หรือไม่

ตอบ: ได้ โปรดติดต่อเราเพื่อขอรายละเอียด

ถาม: ฉันสามารถเยี่ยมชมเวิร์คช็อปของคุณได้หรือไม่?

ตอบ: ได้ คุณสามารถเยี่ยมชมได้ กรุณาแจ้งให้เราทราบล่วงหน้า

สถานีบัดกรีอินฟราเรด - การจัดการชิ้นส่วนอิเล็กทรอนิกส์

การคายประจุไฟฟ้าสถิต (ESD)

ส่วนประกอบบางอย่างที่ใช้ในชุดประกอบอิเล็กทรอนิกส์มีความไวต่อไฟฟ้าสถิตและอาจได้รับความเสียหายจากการปล่อยประจุ ประจุไฟฟ้าสถิตจะถูกสร้างขึ้นเมื่อมีการแยกวัสดุที่ไม่นำไฟฟ้าออก เช่น เมื่อหยิบหรือเปิดถุงพลาสติก เมื่อเกิดการเสียดสีระหว่างเสื้อผ้าใยสังเคราะห์ หรือเมื่อจ่ายเทปพลาสติก ค่าใช้จ่ายเหล่านี้อาจเกิดจากแหล่งอื่นๆ มากมาย

ประจุไฟฟ้าสถิตแบบทำลายล้างสามารถสะสมบนตัวนำใกล้เคียง เช่น ผิวหนังมนุษย์ และปล่อยออกมาเป็นประกายไฟระหว่างตัวนำ ตัวอย่างเช่น เมื่อสัมผัสพื้นผิวของชุดบอร์ดพิมพ์โดยบุคคลที่มีประจุไฟฟ้าสถิต ความเสียหายอาจเกิดขึ้นได้หากการปล่อยประจุผ่านรูปแบบสื่อกระแสไฟฟ้าไปยังส่วนประกอบที่ไวต่อไฟฟ้าสถิต สิ่งสำคัญที่ควรทราบคือระดับความเสียหายคงที่ต่อส่วนประกอบต่างๆ โดยปกติมนุษย์ไม่สามารถสัมผัสได้ (โดยทั่วไปจะต่ำกว่า 3,000 โวลต์)

แรงดันไฟฟ้าเกิน (EOS)

ความเสียหายจากแรงดันเกินจากไฟฟ้า (EOS) อาจเกิดจากพลังงานที่เพิ่มขึ้นอย่างไม่พึงประสงค์ ซึ่งอาจเกิดขึ้นภายในหัวแร้ง เครื่องสกัดบัดกรี เครื่องมือทดสอบ และอุปกรณ์ที่ทำงานด้วยไฟฟ้าอื่นๆ อุปกรณ์นี้ต้องได้รับการออกแบบเพื่อป้องกันการปล่อยกระแสไฟฟ้าที่อาจก่อให้เกิดอันตราย

พื้นที่ทำงานที่ปลอดภัย ESD/EOS

วัตถุประสงค์ของพื้นที่ทำงานที่ปลอดภัยของ ESD/EOS คือการป้องกันความเสียหายต่อส่วนประกอบที่ละเอียดอ่อนจากการพุ่งแหลมและการปล่อยประจุไฟฟ้าสถิต พื้นที่เหล่านี้ต้องได้รับการออกแบบและบำรุงรักษาเพื่อลดความเสี่ยงของความเสียหายจาก ESD/EOS

วิธีการจัดการและการเก็บรักษา

1. ประกอบบอร์ด PCจะต้องได้รับการจัดการในพื้นที่ทำงานที่กำหนดไว้อย่างเหมาะสมเสมอ

2 ต้องตรวจสอบพื้นที่ทำงานที่กำหนดเป็นระยะเพื่อให้แน่ใจว่ายังคงเป็นไปตามมาตรฐานความปลอดภัยสำหรับการป้องกัน ESD ข้อกังวลหลัก ได้แก่ :

• ก. วิธีการต่อลงดินที่เหมาะสม
• B. การกระจายตัวของพื้นผิวการทำงานแบบคงที่
• C. การกระจายตัวของพื้นแบบคงที่
• D. การทำงานของเครื่องเป่าลมไอออนและปืนลมไอออน

3 พื้นที่ทำงานที่กำหนดจะต้องปราศจากวัสดุที่สร้างไฟฟ้าสถิต เช่น โฟม ไวนิล พลาสติก ผ้า หรือวัสดุอื่นใดที่ก่อให้เกิดประจุไฟฟ้าสถิต

4 พื้นที่ทำงานต้องสะอาดและเรียบร้อย เพื่อป้องกันการปนเปื้อนของส่วนประกอบบอร์ดพีซี ไม่อนุญาตให้รับประทานอาหารหรือสูบบุหรี่ในพื้นที่ทำงาน

5 เมื่อไม่ใช้งานส่วนประกอบที่ละเอียดอ่อนและบอร์ด PC จะต้องเก็บไว้ในถุงหรือกล่องที่มีการป้องกัน

6 เมื่อจัดการชุดบอร์ด PCผู้ปฏิบัติงานจะต้องต่อสายดินอย่างเหมาะสมโดยวิธีใดวิธีหนึ่งต่อไปนี้:

• ก. การสวมสายรัดข้อมือที่เชื่อมต่อกับสายดิน
• B. สวมรองเท้าส้นกราวด์ 2 อันและวางเท้าทั้งสองข้างบนพื้นกระจายไฟฟ้าสถิต

7 ส่วนประกอบบอร์ด PC ควรได้รับการจัดการโดยขอบ หลีกเลี่ยงการสัมผัสวงจรหรือส่วนประกอบ (ดูรูปที่ 1)

8 ส่วนประกอบควรได้รับการจัดการโดยขอบทุกครั้งที่เป็นไปได้ หลีกเลี่ยงการสัมผัสสายส่วนประกอบ (ดูรูปที่ 2)

9 ไม่ควรใช้ครีมทามือและโลชั่นที่มีซิลิโคน เนื่องจากอาจทำให้เกิดปัญหาการบัดกรีและการยึดเกาะของอีพ็อกซี่ มีโลชั่นพิเศษที่จัดทำขึ้นเพื่อป้องกันการปนเปื้อนของบอร์ด PC

10 ควรหลีกเลี่ยงการวางบอร์ดพีซีและชุดประกอบซ้อนกันเพื่อป้องกันความเสียหายทางกายภาพ มีชั้นวางและถาดพิเศษสำหรับการจัดการ
