เครื่อง smd อัตโนมัติ
1. การจัดตำแหน่งแบบออปติคอลการจัดตำแหน่งชิปที่แม่นยำหลีกเลี่ยงการจัดตำแหน่งที่ไม่ถูกต้อง 2. การถอดชิ้นส่วนอัตโนมัติการบัดกรีอัตโนมัติการรีไซเคิลชิปอัตโนมัติการปลดปล่อยคนงานอย่างสมบูรณ์ 3. การทำงานของหน้าจอสัมผัสโปรแกรมที่สร้างไว้ล่วงหน้าสามารถใช้งานได้อย่างเชี่ยวชาญโดยไม่ต้องเป็นมืออาชีพ การฝึกอบรมทางเทคนิค ทำให้การซ่อมชิปทำได้ง่ายมาก
คำอธิบาย

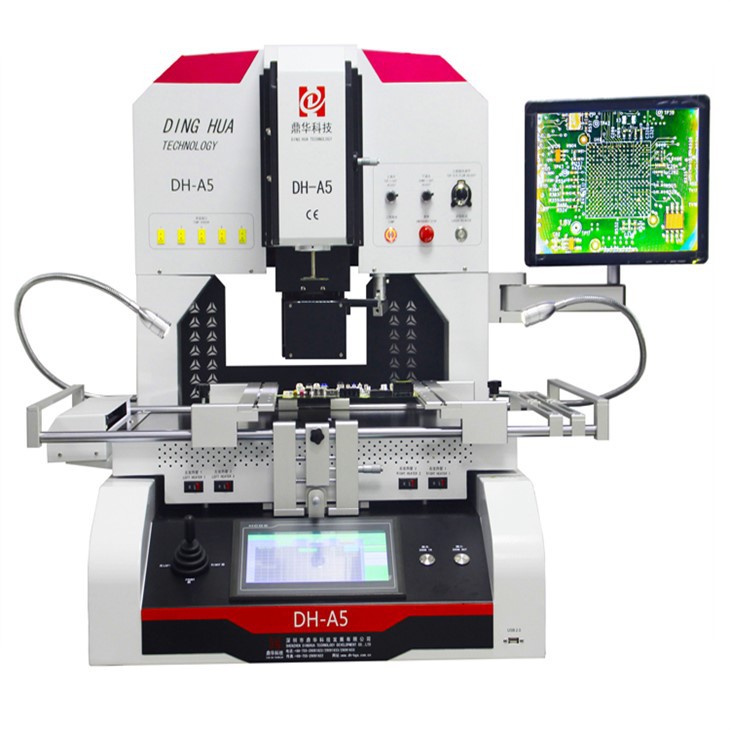

DH-A5 เครื่องปรับปรุง BGA โดยอัตโนมัติ
เครื่องจักรการทำงานซ้ำ BGA อัตโนมัติเต็มรูปแบบถูกนำมาใช้กับโครงการของ Google ในเวียดนาม, Huawei ในจีน และ
ฮุนไดในเกาหลี ฯลฯ
ใช้กันอย่างแพร่หลายสำหรับอุตสาหกรรมยานยนต์ อุตสาหกรรมการสื่อสาร และอุตสาหกรรมผลิตภัณฑ์อิเล็กทรอนิกส์ ฯลฯ ซึ่งก็คือ
มีประสิทธิภาพสูงในการแก้ปัญหาหลังการขายสำหรับเมนบอร์ดที่แตกต่างกันโดยมีปัญหาในการซ่อมแตกต่างกันสถานีบัดกรี
คุณสมบัติ
1. การจัดตำแหน่งด้วยแสง: ระบบการจัดตำแหน่งที่มองเห็นได้ซึ่งสามารถหลีกเลี่ยงการจัดตำแหน่งที่ไม่ถูกต้องสถานีบัดกรีเวลเลอร์
2. การขจัดบัดกรีอัตโนมัติ: ถอดชิปออกจากเมนบอร์ดโดยอัตโนมัติ
3. การบัดกรีอัตโนมัติ: ประสานชิปบนเมนบอร์ดโดยอัตโนมัติสถานีบัดกรีสูญญากาศ
4.ตำแหน่งเลเซอร์: เลเซอร์ค้นหาตำแหน่งของชิปที่เมนบอร์ด
5. สแกนอัตโนมัติ: เพื่อช่วยให้คุณสังเกตส่วนประกอบรอบๆ ชิป
6.HR ปรับแต่ง: การไหลของอากาศด้านบนสามารถปรับได้สถานี desoldering ก้าว
7.หน้าจอสัมผัส: สามารถตั้งค่าพารามิเตอร์ทั้งหมดได้ เช่น อุณหภูมิ เวลา และอัตราความชัน เป็นต้น
8.ภาษาจีนและภาษาอังกฤษ: มีทางเลือกภาษาจีนและภาษาอังกฤษสถานีกำจัดบัดกรีที่ดีที่สุด
พอร์ต 9.USB: การอัพโหลดซอฟต์แวร์หรือการดาวน์โหลดโปรไฟล์อุณหภูมิ
10. หลอด IR แวววาว: อุณหภูมิที่ร้อนแผ่นกระจกปิดบริเวณการอุ่น IR เพื่อให้ความร้อนทั่วถึง
PCB และชิปการบัดกรีและการบัดกรี

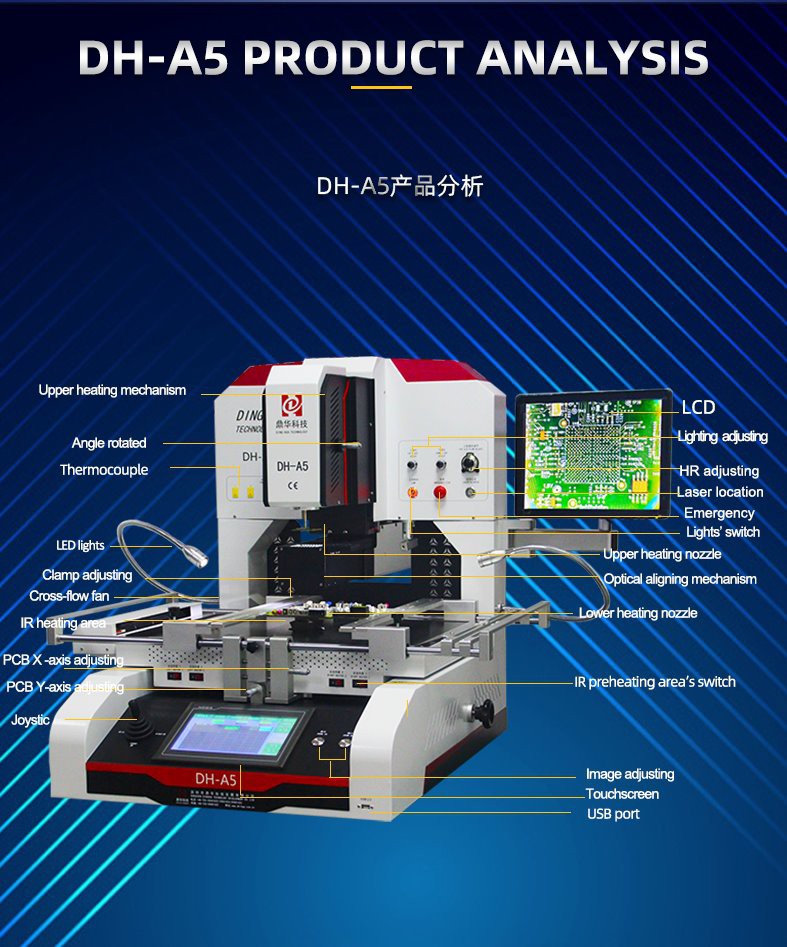

การวิเคราะห์ผลิตภัณฑ์
| รายการ | ฟังก์ชั่นหรือการใช้งาน |
| กลไกการทำความร้อนด้านบน | เครื่องดูดฝุ่นสร้างขึ้นในศูนย์อากาศร้อนตอนบน |
| มุมจัดอันดับ | ชิปหมุนเพื่อจัดตำแหน่งสถานีบัดกรีเจบีซี |
| เทอร์โมคัปเปิ้ล | ทดสอบอุณหภูมิภายนอกแล้วอุณหภูมิการบัดกรี |
| ไฟ LED | ไฟทำงานสถานีบัดกรี smd |
| การปรับหอย | เมนบอร์ดวางและแก้ไขแล้ว สถานีทำ PCB ใหม่ |
| พัดลมแบบไหลข้าม | เมนบอร์ดและชิประบายความร้อนsmd บัดกรีอากาศร้อน |
| พื้นที่ทำความร้อนอินฟราเรด | พื้นที่อุ่นเครื่องเครื่อง smd ด่วน |
| ปรับแกน X ของ PCB แล้ว | เมนบอร์ดเคลื่อนที่ไปที่แกน X |
| ปรับแกน Y ของ PCB แล้ว | เมนบอร์ดเคลื่อนที่ไปที่แกน Yสถานีปรับปรุง smd ของ yihua |
| จอยสติก | ซูมเข้า/ออก ศีรษะขึ้น/ลง |
| จอแอลซีดี | หน้าจอมอนิเตอร์การทำงานซ้ำ smt |
| ปรับแสงสว่างแล้ว | ปรับแหล่งกำเนิดแสง CCD แบบออปติคัลแล้ว |
| ปรับ HR แล้ว | ปรับการไหลของอากาศร้อนด้านบน |
| ตำแหน่งเลเซอร์ | ชิประบุตำแหน่งบนเมนบอร์ด |
| ภาวะฉุกเฉิน | หยุดเมื่อเกิดเหตุฉุกเฉิน สถานีทำใหม่ hakko smd |
| สวิตช์ไฟ | เปิด/ปิด |
| หัวฉีดความร้อนด้านบน | รวบรวมการไหลของอากาศร้อนเครื่อง smd ที่ดีที่สุด |
| กลไกการจัดตำแหน่งด้วยแสง | ให้จุดของชิปซ้อนทับบนเมนบอร์ด |
| หัวฉีดความร้อนด้านล่าง | รวบรวมการไหลของอากาศร้อน |
| สวิตช์ของพื้นที่อุ่น IR | เปิด/ปิดสถานีบัดกรีลมร้อนราคาถูก |
| ปรับรูปภาพแล้ว | ปรับภาพบนหน้าจอมอนิเตอร์ |
| หน้าจอสัมผัส | ป้อนโปรไฟล์อุณหภูมิแล้วสถานีงานอากาศร้อน |
| พอร์ต USB | อัปโหลดซอฟต์แวร์และดาวน์โหลดโปรไฟล์อุณหภูมิ |
พารามิเตอร์ผลิตภัณฑ์
| แหล่งจ่ายไฟ | 110~220V +/-10% 50/60Hz |
| กำลังไฟพิกัด | 6800W |
| กำลังบน | 1200W ซูกอน smd |
| พลังงานที่ต่ำกว่า | 1200W |
| พลังงานอุ่น IR | 3600W การบัดกรีแบบยึดพื้นผิว |
| เมนบอร์ดได้รับการแก้ไขแล้ว | ร่องตัววี ขายึด PCB แบบเคลื่อนย้ายได้ที่แกน X/Y พร้อมฟิกซ์เจอร์อเนกประสงค์ |
| ควบคุมอุณหภูมิ | K-type, วงปิด |
| ความแม่นยำของอุณหภูมิ | +/- 1 องศาสถานีทำซ้ำ smd ของ sugon |
| ขนาดเมนบอร์ด | สูงสุด 550*500 มม. ต่ำสุด 10*10 มม |
| ขนาดชิป | ขั้นต่ำ 1 * 1 มม. สูงสุด 80 * 80 มม |
| พื้นที่ขั้นต่ำ | 0.1 มมสถานี reflow อากาศร้อน |
| ปรับแต่งแพลตฟอร์ม | หน้า/หลัง/ซ้าย/ขวา:15มม |
| ซูมเข้า/ออก | 1 ~ 200 ครั้งบัดกรีอากาศ |
| พอร์ตทดสอบอุณหภูมิภายนอก | 5 ชิ้น (ไม่จำเป็น)smd บีจีเอ |
| ความแม่นยำในการติดตั้ง | +/-0.01 มม |
| มิติ | L650*W700*H850mm |
| น้ำหนักสุทธิ | 92กกสถานีบัดกรี smd |

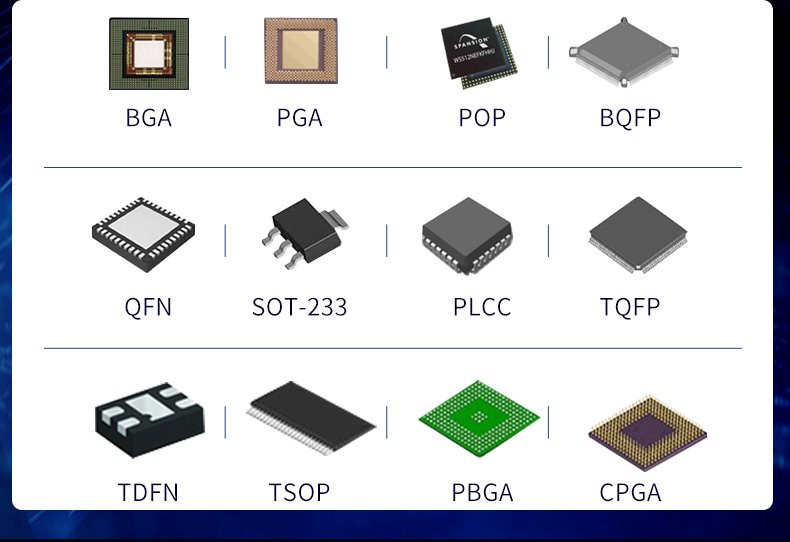

ชิปดังกล่าวสามารถนำมาปรับปรุงใหม่ได้ดังต่อไปนี้:
ชิปเหล่านั้นสามารถนำกลับมาทำใหม่ได้นั้นรวมถึงชิปทั้งหมดตามด้านล่างนี้ แต่ไม่จำกัดเฉพาะชิปเหล่านี้เท่านั้น:
BGA PFGA POP TQFP TDFN TSOP PBGA CPGA และอื่นๆบริการซ่อมแซม PCB
ควบคุมอุณหภูมิอย่างชาญฉลาดสถานีทำ PCB ใหม่
ตามโปรไฟล์อุณหภูมิที่ตั้งไว้บนหน้าจอสัมผัส เครื่องจะถูกปรับเทียบโดยอัตโนมัติหากจำเป็นทำงานซ้ำ smd 850a อย่างรวดเร็ว

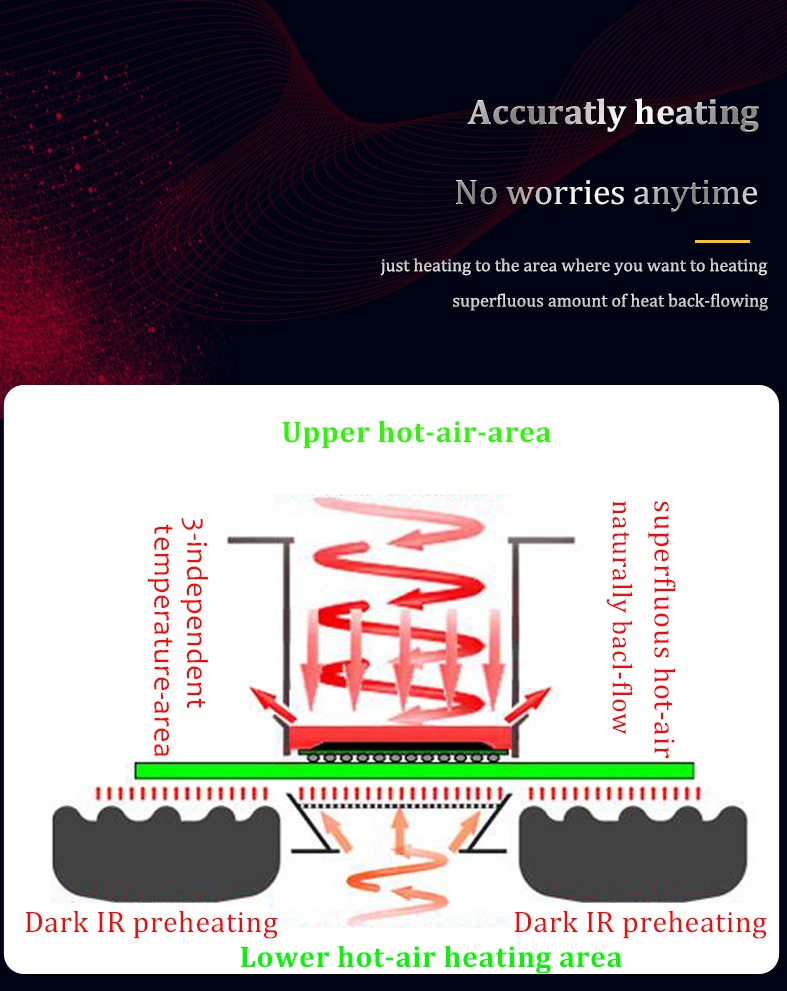

พื้นที่อุ่นและฐานการทำงานแผงวงจรอีกครั้ง
การไหลของอากาศร้อนบนและล่างสำหรับการบัดกรีหรือการบัดกรี การไหลของอากาศสำรองจะไหลออกไปการทำงานซ้ำของ PCB
พื้นที่อุ่นอินฟราเรดใช้สำหรับการอุ่นเมนบอร์ด ซึ่งสามารถปกป้องเมนบอร์ดได้มากที่สุดการบัดกรีชิป

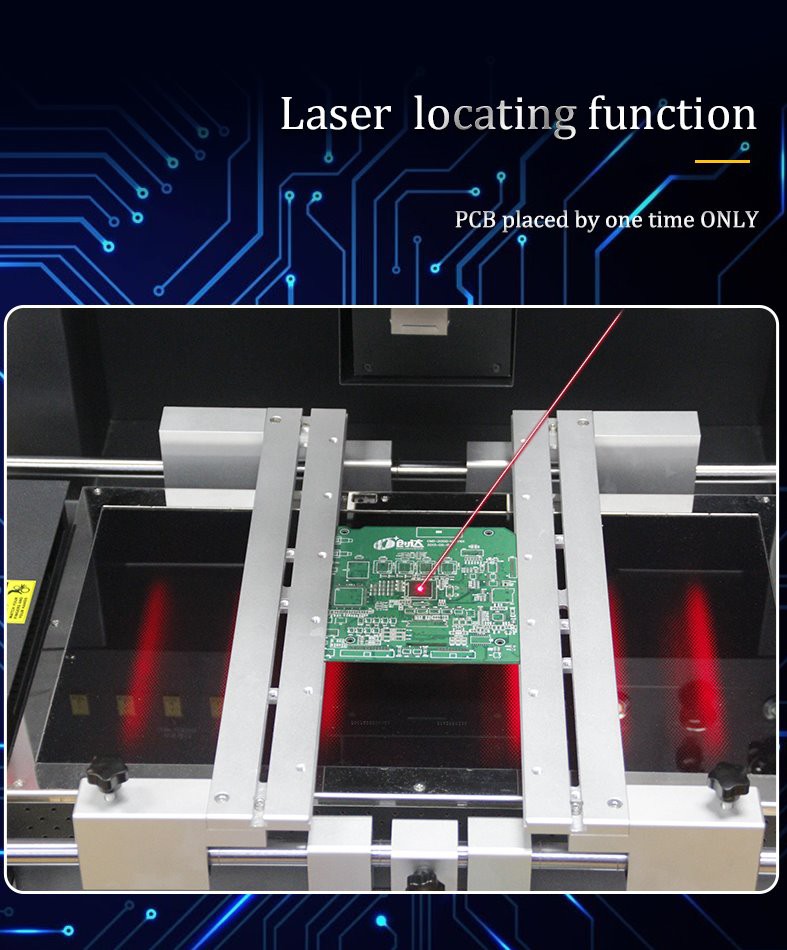

ตำแหน่งเลเซอร์ชิปควิกฟลักซ์
ตำแหน่งเลเซอร์- ซึ่งสามารถช่วยให้วิศวกรค้นหาตำแหน่งชิปที่เมนบอร์ดได้อย่างรวดเร็วชิปควิก smd291
โปรไฟล์อุณหภูมิถูกจัดเก็บชิปบัดกรี
ประสบการณ์ที่ดีขึ้นในการดำเนินงานเมื่อกระบวนการปรับปรุงธุรกิจ สามารถจัดเก็บโปรไฟล์ได้มากเท่าที่คุณต้องการและได้รับอนุญาตในการจัดการการกำจัดชิป smd อย่างรวดเร็ว
วิดีโอการทำงานของเครื่องปรับปรุง BGA อัตโนมัติ:
