คำอธิบาย

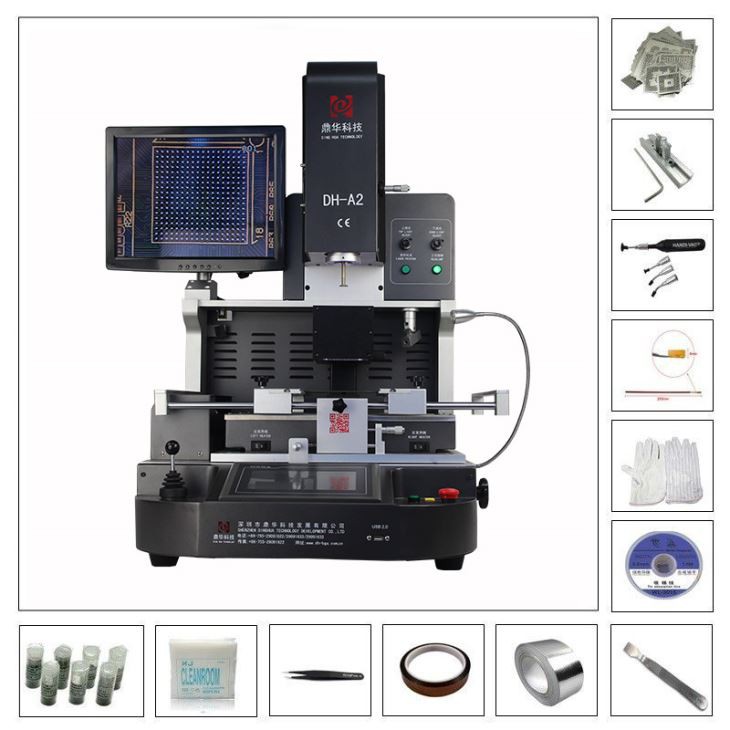

สถานีรีบอลลิ่ง BGA สำหรับการจัดตำแหน่งด้วยแสงเป็นอุปกรณ์พิเศษที่ใช้ในการซ่อมแซมหรือตกแต่งใหม่
ชิป Ball Grid Array (BGA) บนแผงวงจรอิเล็กทรอนิกส์ ชิป BGA เป็นส่วนประกอบเล็กๆ นั่นเอง
บัดกรีบนแผงวงจร และมักจะล้มเหลวเนื่องจากสาเหตุหลายประการ เช่น ความร้อน ความเครียดทางกายภาพ และ
ปัจจัยภายนอกหากไม่มีอุปกรณ์มืออาชีพ
สถานีการรีบอล BGA การจัดตำแหน่งด้วยแสงช่วยให้การจัดตำแหน่งชิป BGA แม่นยำระหว่างการรีบอล
การรีบอลเกี่ยวข้องกับการถอดชิป BGA ที่ชำรุดออกจากบอร์ด ทำความสะอาดแผ่นบัดกรี จากนั้นจึงทำการบัดกรี
ชิป BGA ใหม่บนแผ่นทำความสะอาด กระบวนการรีบอลเป็นสิ่งสำคัญเนื่องจากต้องใช้ความแม่นยำสูงมาก
ตรวจสอบให้แน่ใจว่าชิปใหม่อยู่ในตำแหน่งที่ถูกต้องบนบอร์ด
1. การสมัคร
สามารถซ่อมเมนบอร์ดของคอมพิวเตอร์ สมาร์ทโฟน แล็ปท็อป ลอจิกบอร์ดของ MacBook กล้องดิจิตอล เครื่องปรับอากาศ ทีวี และ
อุปกรณ์อิเล็กทรอนิกส์อื่นๆ จากอุตสาหกรรมการแพทย์ อุตสาหกรรมสื่อสาร อุตสาหกรรมยานยนต์ เป็นต้น
บัดกรี, reball และ desoldering ชิปประเภทต่างๆ: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA,
CPGA, ชิป LED
3. ข้อกำหนด
สถานี Reballing BGA สำหรับการจัดตำแหน่งด้วยแสงใช้กล้องที่มีความละเอียดสูงในการจับภาพของแผ่น BGA
และชิปตัวใหม่ จากนั้นระบบจะวิเคราะห์ภาพและใช้อัลกอริธึมที่ซับซ้อนเพื่อจัดแนวทั้งสองภาพ
ส่วนประกอบได้อย่างแม่นยำ ช่างเทคนิคสามารถดูตัวอย่างการจัดตำแหน่งบนหน้าจอแบบเรียลไทม์และทำการปรับเปลี่ยนได้
ตามความจำเป็น
| พลัง | 5300w |
| เครื่องทำความร้อนยอดนิยม | อากาศร้อน 1200w |
| เครื่องทำความร้อนด้านล่าง | เครื่องทำลมร้อน 1200W. อินฟาเรด 2700w |
| แหล่งจ่ายไฟ | AC220V±10% 50/60Hz |
| มิติ | L530*ก670*ส790 มม |
| การวางตำแหน่ง | รองรับ PCB ร่อง V และมีฟิกซ์เจอร์สากลภายนอก |
| การควบคุมอุณหภูมิ | เทอร์โมคัปเปิล Ktype, การควบคุมวงปิด, ระบบทำความร้อนอิสระ |
| ความแม่นยำของอุณหภูมิ | ±2 องศา |
| ขนาดพีซีบี | สูงสุด 450*490 มม. ต่ำสุด 22 *22 มม |
| การปรับแต่งโต๊ะทำงานแบบละเอียด | ±15 มม. เดินหน้า/ถอยหลัง ±15 มม. ขวา/ซ้าย |
| ชิปบีจีเอ | 80*80-1*1มม |
| ระยะห่างชิปขั้นต่ำ | 0.15 มม |
| เซ็นเซอร์อุณหภูมิ | 1 (ไม่จำเป็น) |
| น้ำหนักสุทธิ | 70กก |
4. รายละเอียด
สถานีการรีบอล BGA การจัดตำแหน่งด้วยแสงช่วยเพิ่มประสิทธิภาพและคุณภาพของกระบวนการรีบอล มันช่วยประหยัดเวลา
และลดโอกาสที่จะเกิดข้อผิดพลาดระหว่างการจัดตำแหน่ง ผลลัพธ์ที่ได้คือการซ่อมแซมหรือซ่อมแซมใหม่ที่เชื่อถือได้
ฟังก์ชั่นการทำงานของอุปกรณ์อิเล็กทรอนิกส์
5. เหตุใดจึงต้องเลือกสถานี Reballing BGA สำหรับการจัดตำแหน่งด้วยแสงของเรา
6. ใบรับรอง
เพื่อนำเสนอผลิตภัณฑ์ที่มีคุณภาพ SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD เป็นคนแรกที่ผ่าน UL,
ใบรับรอง E-MARK, CCC, FCC และ CE ROHS ในขณะเดียวกัน เพื่อปรับปรุงและทำให้ระบบคุณภาพสมบูรณ์แบบ Dinghua ได้ผ่านไปแล้ว
การรับรองการตรวจสอบนอกสถานที่ ISO, GMP, FCCA และ C-TPAT
7. การบรรจุและการจัดส่ง
10. คู่มือการใช้งาน
