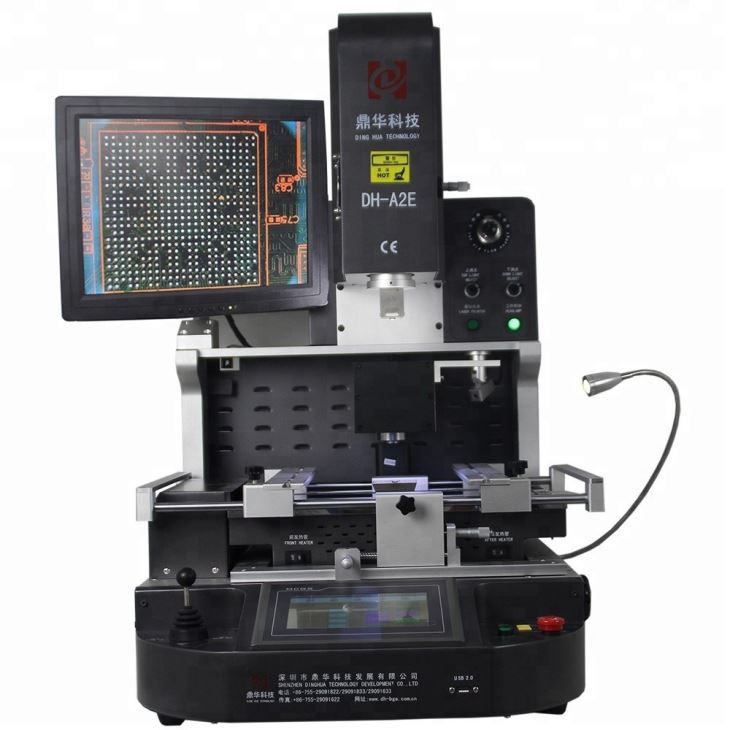

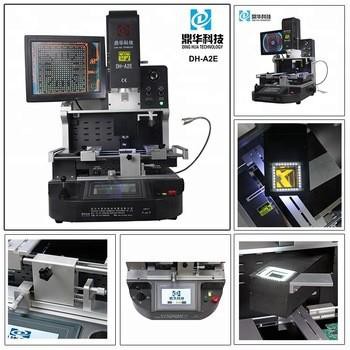

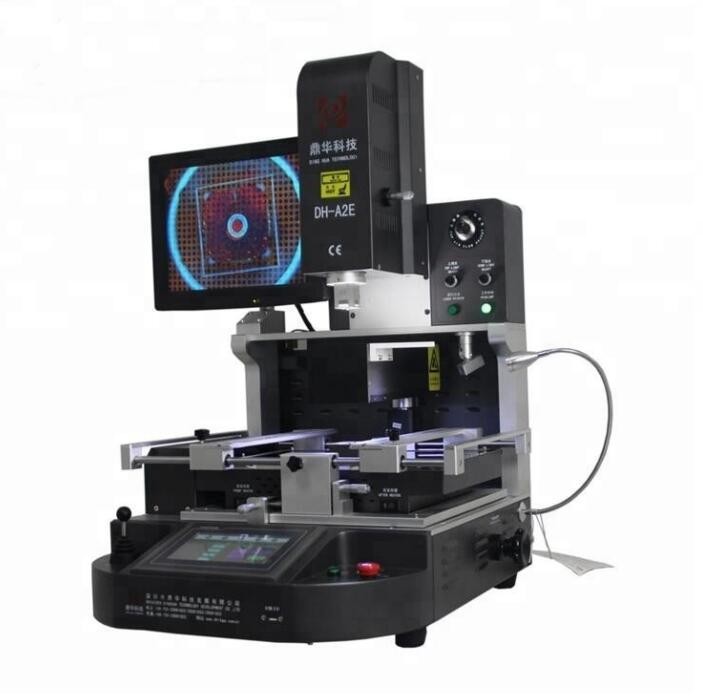

เครื่องรีเวิร์คมาเธอร์บอร์ดโทรศัพท์มือถือ

เครื่องรีเวิร์คมาเธอร์บอร์ดโทรศัพท์มือถือ

การสาธิตการดำเนินงาน:

ถอด BGA Ball และดีบุกออก

ข้อมูลจำเพาะ

ข้อมูลจำเพาะ

กำลังทั้งหมด	5200W
เครื่องทำความร้อนยอดนิยม	1200W
เครื่องทำความร้อนด้านล่าง	ตัวที่ 2 1200W, ตัวทำความร้อน IR ตัวที่ 3 2700W
แรงดันไฟฟ้า	AC220V/110V±10% 50Hz
ระบบการให้อาหาร	ระบบให้อาหารอัตโนมัติสำหรับชิป
โหมดการทำงาน	สองโหมด: แบบแมนนวลและอัตโนมัติ เลือกฟรี! หน้าจอสัมผัส HD, เครื่องจักรมนุษย์อัจฉริยะ, การตั้งค่าระบบดิจิตอล
การจัดเก็บโปรไฟล์อุณหภูมิ	50,000 กลุ่ม (ไม่จำกัดจำนวนกลุ่ม)
เลนส์กล้อง CCD แบบออปติคัล	การยืดและพับอัตโนมัติเพื่อเลือกและวางชิป BGA
กำลังขยายของกล้อง	1.8 ล้านพิกเซล
การปรับแต่งโต๊ะทำงานแบบละเอียด:	±15 มม. เดินหน้า/ถอยหลัง ±15 มม. ขวา/ซ้าย
ความแม่นยำของตำแหน่ง:	±0.015 มม
การวางตำแหน่งบีจีเอ	การวางตำแหน่งด้วยเลเซอร์ ตำแหน่งที่รวดเร็วและแม่นยำของ PCB และ BGA
ตำแหน่งพีซีบี	ตำแหน่งอัจฉริยะ PCB สามารถปรับได้ในทิศทาง X, Y พร้อม "รองรับ 5 จุด" + ขายึด PCB ร่อง V + อุปกรณ์จับยึดอเนกประสงค์
แสงสว่าง	ไต้หวันนำแสงทำงาน ปรับมุมได้
การควบคุมอุณหภูมิ	เซ็นเซอร์ K, วงปิด, การควบคุม PLC
ความแม่นยำของอุณหภูมิ	±2 องศา
ขนาดพีซีบี	สูงสุด 450×400 มม. ต่ำสุด 22×22 มม
ชิปบีจีเอ	1x1 - 80x80 มม
ระยะห่างชิปขั้นต่ำ	0.015 มม
เซ็นเซอร์อุณหภูมิภายนอก	1 ชิ้น
ขนาด	ย740×ย630×ส710 มม
น้ำหนักสุทธิ	70กก

 แอปพลิเคชัน

ลักษณะเฉพาะ:

สรุปคุณสมบัติ

• ใช้กันอย่างแพร่หลายสำหรับการซ่อมแซมระดับชิปในแล็ปท็อป, PS3, PS4, XBOX360, โทรศัพท์มือถือ, คอมพิวเตอร์, ทีวี, แผงควบคุม ฯลฯ
• ปรับปรุง BGA, CCGA, QFN, CSP, LGA, SMD, LED และอื่นๆ
• การแยก การติดตั้ง และการบัดกรีอัตโนมัติ จะหยิบชิปขึ้นมาโดยอัตโนมัติเมื่อการบัดกรีเสร็จสิ้น
• ระบบจัดตำแหน่งออปติคัล HD CCD สำหรับการติดตั้ง BGA และส่วนประกอบที่แม่นยำ
• ความแม่นยำในการติดตั้ง BGA ภายใน 0.01 มม. โดยมีอัตราความสำเร็จในการซ่อม 99.9%
• การวางตำแหน่งด้วยเลเซอร์เพื่อการจัดตำแหน่งชิป BGA และมาเธอร์บอร์ดอย่างรวดเร็ว
• ฟังก์ชั่นความปลอดภัยที่เหนือกว่า รวมถึงการป้องกันฉุกเฉิน
• ใช้งานง่ายด้วยระบบมัลติฟังก์ชั่นตามหลักสรีรศาสตร์

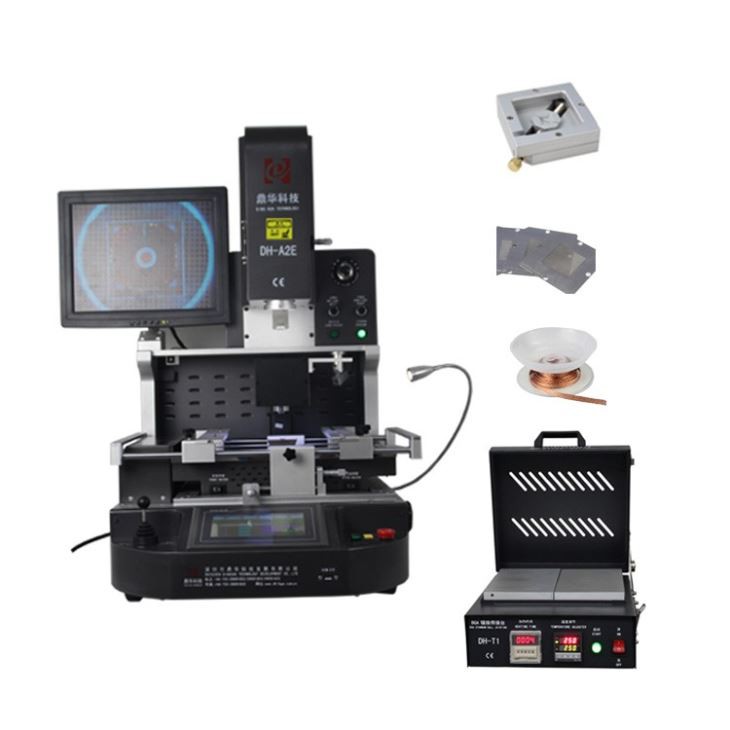

รายการบรรจุภัณฑ์



วัสดุ: กล่องไม้ที่แข็งแรง + แท่งไม้ + ผ้าฝ้ายมุกพร้อมฟิล์ม

เครื่องทำงานซ้ำ 1 ชิ้น

ปากกาแปรง 1 ชิ้น

คู่มือการใช้งาน 1 ชิ้น

ซีดีวิดีโอ 1 ชิ้น

หัวฉีดด้านบน 3 ชิ้น

หัวฉีดด้านล่าง 2 ชิ้น

อุปกรณ์ติดตั้งสากล 6 ชิ้น

สกรูยึด 6 ชิ้น

สกรูรองรับ 4 ชิ้น

ปากคีบ 1 ชิ้น

ขนาดตัวดูด: เส้นผ่านศูนย์กลาง 2,4,8,10,11 มม

ประแจหกเหลี่ยมด้านใน: M2/3/4

ขนาด:81*76*85ซม

น้ำหนักรวม: 115 กก



คำถามที่พบบ่อย

1 บรรจุภัณฑ์เป็นอย่างไร? ปลอดภัยระหว่างการจัดส่งหรือไม่?
เครื่องได้รับการปกป้องอย่างแน่นหนาด้วยกล่องไม้ที่แข็งแรง แท่งไม้ ผ้าฝ้ายมุก และฟิล์มเพื่อให้มั่นใจถึงการจัดส่งที่ปลอดภัย

2 วิธีการจัดส่งคืออะไร? จะใช้เวลากี่วันจะมาถึง?
การจัดส่งส่วนใหญ่จะผ่านบริการจัดส่ง (เช่น DHL, FedEx, UPS เป็นต้น) โดยใช้เวลามาถึงโดยประมาณ 5 วัน อีกทางหนึ่ง สามารถจัดส่งทางอากาศไปยังสนามบินที่ใกล้ที่สุดของคุณ (บริการส่งถึงสนามบิน) ถึงภายในประมาณ 3 วัน หรือทางทะเลโดยมีข้อกำหนด CBM ขั้นต่ำ 1 CBM โดยใช้เวลาประมาณ 30 วัน

3 คุณให้การรับประกันหรือไม่? บริการหลังการขายเป็นอย่างไร?
เครื่องนี้มาพร้อมกับการรับประกัน 1- ปีและการสนับสนุนทางเทคนิคฟรี นอกจากนี้เรายังมีวิดีโอแนะนำเพื่อช่วยในการทำงานของเครื่องจักรอีกด้วย

4 เครื่องใช้งานง่ายหรือไม่? ฉันสามารถใช้มันได้แม้ว่าฉันจะไม่มีทักษะมาก่อนหรือไม่?
ใช่ เครื่องจักรของเราได้รับการออกแบบมาให้ใช้งานง่าย โดยปกติจะใช้เวลา 2-3 ชั่วโมงในการเรียนรู้วิธีใช้เครื่อง หากมีประสบการณ์ก็จะยิ่งง่ายขึ้น

5 ถ้าเราเยี่ยมชมโรงงานของคุณ คุณจะให้การฝึกอบรมฟรีหรือไม่
อย่างแน่นอน! คุณได้รับการต้อนรับอย่างอบอุ่นเข้าเยี่ยมชมโรงงานของเราเพื่อรับการฝึกอบรมฟรี

6 เงื่อนไขการชำระเงินคืออะไร?
เรายอมรับ T/T, Western Union, MoneyGram, PayPal และอื่นๆ

ข้อมูลจำเพาะ:

กำลังทั้งหมด	5200W
เครื่องทำความร้อนยอดนิยม	1200W
เครื่องทำความร้อนด้านล่าง	ตัวที่ 2 1200W, ตัวทำความร้อน IR ตัวที่ 3 2700W
แรงดันไฟฟ้า	AC220V/110V±10% 50Hz
ระบบการให้อาหาร	ระบบป้อนอัตโนมัติสำหรับชิป
โหมดการทำงาน	สองโหมด: แบบแมนนวลและอัตโนมัติ เลือกฟรี! หน้าจอสัมผัส HD, เครื่องจักรมนุษย์อัจฉริยะ, การตั้งค่าระบบดิจิตอล
การจัดเก็บโปรไฟล์อุณหภูมิ	50,000 กลุ่ม (ไม่จำกัดจำนวนกลุ่ม)
เลนส์กล้อง CCD แบบออปติคัล	การยืดและพับอัตโนมัติเพื่อเลือกและวางชิป BGA
กำลังขยายของกล้อง	1.8 ล้านพิกเซล
การปรับแต่งโต๊ะทำงานแบบละเอียด:	±15 มม. เดินหน้า/ถอยหลัง ±15 มม. ขวา/ซ้าย
ความแม่นยำของตำแหน่ง:	±0.015 มม
การวางตำแหน่งบีจีเอ	การวางตำแหน่งด้วยเลเซอร์ ตำแหน่งที่รวดเร็วและแม่นยำของ PCB และ BGA
ตำแหน่งพีซีบี	การวางตำแหน่งอัจฉริยะ PCB สามารถปรับได้ในทิศทาง X, Y พร้อม "รองรับ 5 จุด" + ตัวยึด PCB ร่อง V + อุปกรณ์จับยึดอเนกประสงค์
แสงสว่าง	ไต้หวันนำแสงทำงาน ปรับมุมได้
การควบคุมอุณหภูมิ	เซ็นเซอร์ K, วงปิด, การควบคุม PLC
ความแม่นยำของอุณหภูมิ	±2 องศา
ขนาดพีซีบี	สูงสุด 450×400 มม. ต่ำสุด 22×22 มม
ชิปบีจีเอ	1x1 - 80x80 มม
ระยะห่างชิปขั้นต่ำ	0.015 มม
เซ็นเซอร์อุณหภูมิภายนอก	1 ชิ้น
ขนาด	ย740×ย630×ส710 มม
น้ำหนักสุทธิ	70กก
