เครื่อง Reballing IC QFN อัตโนมัติสูงสำหรับ PCBA

1. คำแนะนำผลิตภัณฑ์



CCD แบบออปติคัลและเครื่องป้อนเศษ:

1. CCD แบบออปติคัลจะทำงานโดยอัตโนมัติสำหรับการถ่ายภาพบนหน้าจอแสดงผล

2. ตัวป้อนเศษสามารถทำงานได้เพื่อเปลี่ยนหรือรับส่วนประกอบ

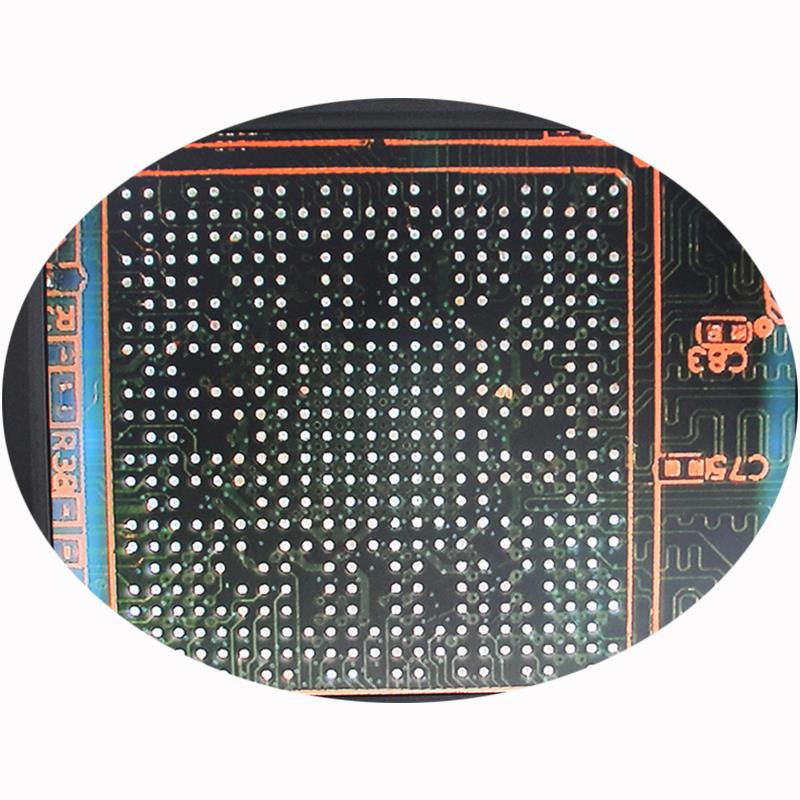

หน้าจอแสดงผลสำหรับการถ่ายภาพ

1. 15 นิ้ว, HD สำหรับส่วนประกอบที่มีจุดบัดกรี 0.1*0.1 มม. บนภาพ

2. ประกอบด้วย RGR หนึ่งสีสำหรับส่วนประกอบ หนึ่งสีสำหรับเมนบอร์ด

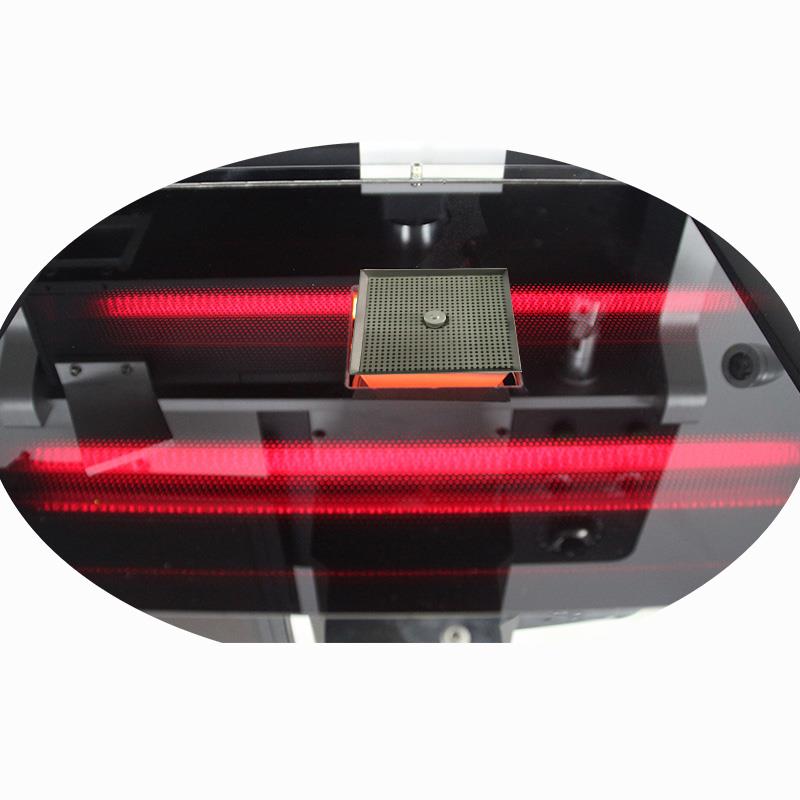

โซนอุ่น IR ขนาดใหญ่สำหรับเมนบอร์ดส่วนใหญ่

1. แผ่นกระจกสำหรับ IR ซึ่งทำให้แรงงานมนุษย์และส่วนประกอบได้รับการปกป้อง

2. อุณหภูมิเท่ากันทั้งเมนบอร์ด

ปุ่มหรือลูกบิดปรับได้

1. ปุ่มไหลเวียนอากาศด้านบนปรับสำหรับการบัดกรีแบบไมโครชิป

2. ไฟด้านบน/ล่างปรับให้ภาพที่เคลียร์บนหน้าจอมอนิเตอร์



ปรับจอยสติ๊กสำหรับหัวด้านบนแล้ว

1. เมื่อเป็นแบบแมนนวลหัวด้านบนสามารถเลื่อนขึ้นหรือลงได้

2. ขั้นแรกในการกำหนดตำแหน่ง PCBA จะต้องใช้งาน

อินเทอร์เฟซการทำงานบนหน้าจอสัมผัส

1. ปุ่มเดียวในการเริ่มต้นจนกระทั่งการบัดกรีหรือการแยกบัดกรีเสร็จสิ้น

2. การเปลี่ยนแปลงหรือการบันทึกทำได้ง่าย



พารามิเตอร์ของเครื่อง reballing:



แหล่งจ่ายไฟ	110~250V 50/60Hz
พลัง	5400W
ระบบ CCD แบบออปติคอลอัตโนมัติ	ออกไปและกลับโดยอัตโนมัติด้วยตัวป้อนเศษ
แหล่งจ่ายไฟ	Meanwell เป็นแบรนด์ที่รู้จักกันดี
มอเตอร์ของพัดลมระบายความร้อน	Taida ผลิตในไต้หวัน
หน้าจอสัมผัส	MCGS ละเอียดอ่อนและ HD
ส่วนประกอบที่ใช้	BGA, IC, QFN, POP ฯลฯ
พื้นที่ขั้นต่ำ	0.15 มม

คำถามที่พบบ่อยเกี่ยวกับเครื่อง reballing IC QFN อัตโนมัติสูงสำหรับ PCBA ของการบัดกรีและการกำจัดบัดกรีด้วยคอมพิวเตอร์

ถาม: ฉันสามารถใช้แรงดันไฟฟ้าได้เท่าไร?

ตอบ: ตั้งแต่ 110V~250V ซึ่งเป็นอุปกรณ์เสริมสำหรับการใช้งานในแต่ละประเทศ



ถาม: ฉันสามารถทำอะไรกับเครื่องรีบอล BGA ได้บ้าง

ตอบ: การบัดกรี การขจัดบัดกรีสำหรับส่วนประกอบ เช่น BGA, QFN, IC และ POP เป็นต้น



ถาม: ผลิตที่ไหน?

ตอบ: ผลิตในจีน-- คุ้มค่าและมีคุณภาพสูง



ถาม: โรงงานของคุณสามารถทำอะไรได้อีก?

ตอบ: ยกเว้นสถานีปรับปรุง BGA เรายังสามารถผลิตเครื่องล็อคสกรูอัตโนมัติ สถานีบัดกรี ฯลฯ



ความรู้ที่เกี่ยวข้องของเครื่องรีบอล IC QFN อัตโนมัติสำหรับ PCBA ของการบัดกรีและการแยกบัดกรีด้วยคอมพิวเตอร์

วัตถุประสงค์ของหลักสูตรการเชื่อมคือเพื่อให้ผู้ปฏิบัติงานได้รับความรู้ขั้นสูงเกี่ยวกับเทคนิคการเชื่อมสมัยใหม่ทั้งหมด

ใช้เครื่องเชื่อมมือ, เครื่องเชื่อมลมร้อน,เครื่องเชื่อม IR, เครื่องอุ่นล่วงหน้า หลักสูตรนี้มีลักษณะเฉพาะโดยเป็นส่วนทางทฤษฎีและแนวปฏิบัติที่นักเรียนสามารถทำได้ทดลองกับทุกประเภทได้ทันทีการเชื่อมที่แสดงในโปรแกรม

วิวัฒนาการของชิ้นส่วนอิเล็กทรอนิกส์มีความสำคัญมากขึ้นเรื่อยๆ

ลักษณะบรรจุภัณฑ์และมีหมุดสูงนับ; แนวทางการพัฒนานี้ได้นำไปสู่การพัฒนาของ

การทำงานซ้ำที่ซับซ้อนมากขึ้น (และมีราคาแพง)ระบบ BGA ให้ตัวอย่างทั่วไปไว้แพ็คเกจและ

เวอร์ชัน µBGA และ CSP ตามลำดับที่ทำให้เกิดปัญหาในระดับการตรวจสอบของรอยเชื่อมซึ่งมีความน่าเชื่อถือ

ถูกทำให้ไม่ปลอดภัยโดยความว่างเปล่าที่เป็นไปได้ คุณภาพของการเชื่อมด้วยมือขึ้นอยู่กับตัวแปรต่างๆ ความสามารถในการปฏิบัติงาน คุณภาพลวด ความดี และประสิทธิภาพของการเชื่อมสถานีเชื่อม การเชื่อมด้วยมือยังได้รับอิทธิพลจากวิวัฒนาการของโลกเทคโนโลยีที่ล้อมรอบและต้องตอบสนองด้วยนวัตกรรมอยู่เสมอโซลูชั่น ใน

การเชื่อมด้วยมือจะมีความสัมพันธ์ระหว่างสาเหตุและผลกระทบอย่างใกล้ชิดซึ่งเชื่อมโยงความสามารถของผู้ปฏิบัติงานและประสิทธิภาพของการเชื่อมหรือการทำงานซ้ำสถานี. แม้แต่สถานีเชื่อมที่ดีที่สุดก็ไม่สามารถทำอะไรกับผู้ปฏิบัติงานที่ไม่มีทักษะได้ ในทางกลับกันผู้ปฏิบัติงานที่มีทักษะและการศึกษาพร้อมการเชื่อมที่ยอดเยี่ยมระบบที่สามารถทำงานได้ใหม่แม้ในกรณีที่สิ้นหวังที่สุด จะไม่สามารถรักษาสมดุลของช่องว่างที่ก่อให้เกิดกระบวนการได้ เนื่องจากวัตถุประสงค์ของกระบวนการเป็นอันดับแรกอัตราผลตอบแทนที่ส่งผ่านและการกู้คืนระหว่างการทำงานซ้ำถือเป็นต้นทุนและไม่ใช่ข้อดี อย่างไรก็ตามมีระดับเทคโนโลยีสูง

ของอุปกรณ์ที่ใช้มีส่วนทำให้เกิดผลลัพธ์เชิงบวกของการดำเนินงานเนื่องจากช่วยให้สามารถควบคุมส่วนใหญ่ได้ดี

ตัวแปรที่เกี่ยวข้อง นี่เป็นหนึ่งในแรงจูงใจที่ผลักดันไปสู่สถานีด้วยความเป็นเลิศ

การแสดง

อีกอย่างคือต้องมีระบบที่มีประสิทธิภาพ การถ่ายเทความร้อนที่มีประสิทธิภาพช่วยให้สามารถเชื่อมซ้ำๆ ได้ โดยมีระดับอุณหภูมิคงที่ ไม่มีการสั่นเนื่องจากความเร็วที่ช้าการฟื้นตัวของพลังงานความร้อน ในการดำเนินการปรับปรุงใหม่สี่ประการ

ขั้นตอนสามารถระบุได้: การถอดบัดกรีและการถอดส่วนประกอบ การทำความสะอาดแผ่นอิเล็กโทรด การวางตำแหน่ง

ของส่วนประกอบใหม่และการเชื่อม ในกรณีของส่วนประกอบที่ซับซ้อน เช่น ส่วนประกอบที่อยู่ในอาเรย์พื้นที่

ครอบครัว serigraphy หรือการจ่ายของประสานก็เช่นกันที่จำเป็น. ปัญหาสำคัญประการหนึ่งที่พบในระดับการปฏิบัติงานคือการวางลายฉลุขนาดเล็กที่ใช้เพื่อแปะลงบนแผ่นของส่วนประกอบที่ทำใหม่

การดำเนินการนี้หากไม่ดำเนินการอย่างถูกต้อง จะส่งผลต่อขั้นตอนการหลอมใหม่และการสร้างข้อต่อในภายหลัง ปัญหาในทางปฏิบัติอื่น ๆ เกิดขึ้นโดยตรงในการซ่อมแซมประมวลผลและได้มาจากการเพิ่มจำนวนเทอร์มินัลและความเร็วที่ลดลง บ่อยครั้งที่ PCB ลดขนาดลง ทำให้พื้นที่ที่มีประโยชน์ลดลงมากขึ้นเรื่อยๆเข้าไปแทรกแซงความเสี่ยงที่จะรบกวนส่วนประกอบโดยรอบ
