เครื่องบัดกรี BGA
อัปเกรดจาก DH-5860 ด้วยฟังก์ชันปรับลมร้อนด้านบนได้ แต่มีโครงเหล็กสำหรับการป้องกันพื้นที่การแผ่รังสีอินฟราเรด ปลอดภัยกว่าและประสิทธิภาพสูงกว่าสำหรับชิป/มาเธอร์บอร์ดต่างๆ เช่น ASIC hash board, Macbook, คอมพิวเตอร์ และเกม คอนโซล ฯลฯ ซ่อม
คำอธิบาย

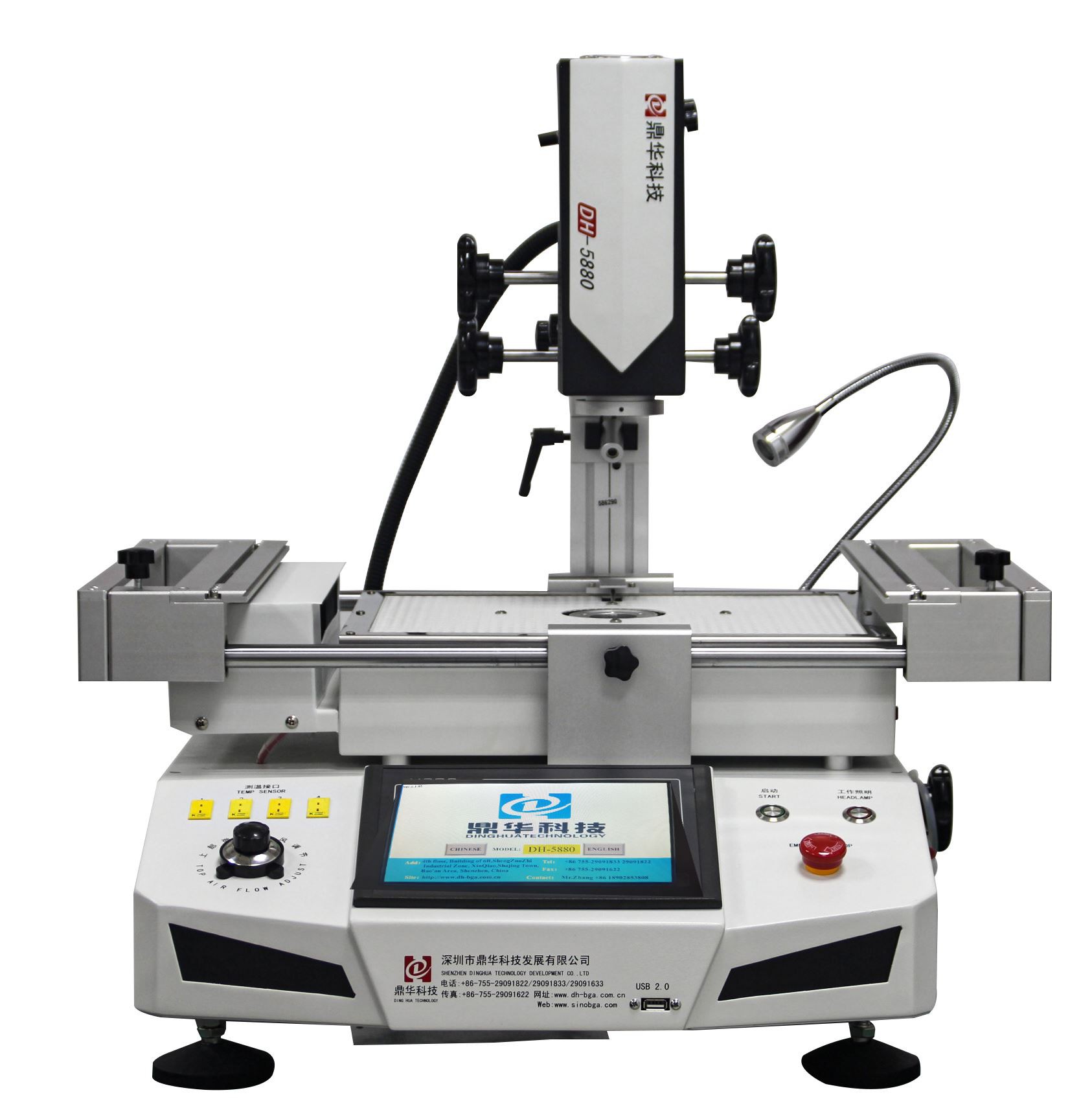

เครื่องบัดกรี DH-5880 BGA พร้อม PID สำหรับการชดเชยอุณหภูมิ
เครื่องปรับปรุง BGA ที่ออกแบบใหม่พร้อมตาข่ายเหล็กสำหรับการป้องกันพื้นที่อุ่นด้วย IR ซึ่งสามารถซ่อมแซมเศษได้เกือบเช่น
BGA, QFN, LGA, DMA, POP ฯลฯ ของคอมพิวเตอร์, macbook, แล็ปท็อป, เดสก์ท็อป, บอร์ด hasb, เกมคอนโซลและเมนบอร์ดอื่น ๆ เป็นต้น
Ⅰ. พารามิเตอร์ของเครื่องบัดกรี BGAสำหรับงานซ่อมแฮชบอร์ด
| แหล่งจ่ายไฟ | 110~240V บวก /- 10 เปอร์เซ็นต์ 50/60Hz |
| กำลังไฟพิกัด | 5400W เครื่องบัดกรี BGA |
| เครื่องทำความร้อนแบบลมร้อน | 1200W เครื่องบัดกรี BGA |
| เครื่องทำความร้อนด้านล่าง | 1200W เครื่องบัดกรี BGA |
| พื้นที่อุ่น IR ล่าง | 3000W (พร้อมพื้นที่อุ่น IR ที่เหมาะสมสำหรับ PCBa ขนาดใหญ่) |
| การวางตำแหน่ง PCB | V-groove, แกน X/Y แบบเคลื่อนย้ายได้พร้อมตัวยึดแบบสากล |
| การวางตำแหน่งชิป | เลเซอร์ชี้ไปที่จุดศูนย์กลางซ่อมแซม antminer hash board |
| ทัชสกรีน | 7 นิ้ว สร้างเส้นโค้งอุณหภูมิแบบเรียลไทม์ |
เก็บโปรไฟล์อุณหภูมิ | มากถึง 50,000.00 กลุ่มบริการซ่อมแฮชบอร์ด |
ตัวควบคุมอุณหภูมิ | PID, K-type, วงปิด |
ความแม่นยำของอุณหภูมิ | ±2 องศา |
ขนาด PCB | สูงสุด 500×400 มม. ต่ำสุด 20×20 มม. |
| ขนาดชิป | 2*2~90*90mmantคนขุดแร่ l3 ซ่อมแฮชบอร์ด |
| ระยะห่างชิปขั้นต่ำ | 0.15 มม.ซ่อมแฮชบอร์ด |
| เทอร์โมคัปเปิล | 4 ชิ้น (ไม่จำเป็น|)ซ่อมแฮชบอร์ด asic |
| มิติของเครื่องบัดกรี BGA | L500*W600*H700mm |
| น้ำหนักสุทธิของเครื่องปรับปรุง BGA | 41กก. |
Ⅱ. โครงสร้างเครื่อง BGA rework ใช้สำหรับเปลี่ยนบอร์ดแฮช antminer s9
คำแนะนำฟังก์ชั่นของเครื่อง BGAซ่อมแฮชบอร์ด s9
หัวบน: ฮีตเตอร์ลมร้อนด้านบนภายใน ซึ่งสามารถเคลื่อนย้ายขึ้น ลง ถอยหลัง หัน ไปทางซ้าย และขวา เพื่อให้แน่ใจว่ากระบวนการทำใหม่สะดวกยิ่งขึ้นสำหรับ antminer s9 hash board repair
วงกลมแบริ่ง: ปรับสูงต่ำได้
หัวฉีดด้านบน:หัวฉีดแบบต่างๆพร้อมแม่เหล็กซึ่งสามารถหมุนได้ 360 องศาสำหรับ antminer l3 plus hash board repair
ไฟ LED:ไฟทำงาน 10W พร้อมก้านไฟแบบยืดหยุ่นซึ่งสามารถโค้งงอได้สำหรับตำแหน่งต่างๆไปซ่อมแฮชบอร์ด
พัดลมไหลข้าม:ทำให้ PCB และชิปเย็นลงหลังจากทำงานเสร็จแล้วหรือเมื่อกดปุ่มฉุกเฉินลงfหรือเครื่อง BGA
จมูกล่าง:หัวฉีดต่างๆที่มีแม่เหล็กซึ่งสามารถหมุนได้360ระดับสำหรับเครื่องรีบอลไอซีมือถือ
Tพอร์ตกระเทย: การทดสอบอุณหภูมิภายนอก 4 ชิ้น ซึ่งสามารถช่วยให้ช่างสังเกตอุณหภูมิจริงบนเมนบอร์ดหรือชิปได้มากขึ้นของ gamle console, macbook, คอมพิวเตอร์และ asic hash board
สวิตช์ไฟ:การจ่ายไฟฟ้าทั้งเครื่องซึ่งให้วิธีแก้ปัญหาที่ปลอดภัยกว่าเมื่อไฟฟ้ารั่วหรือลัดวงจรจะถูกตัดออกทันทีสำหรับสถานีทำ bga rework อัตโนมัติ
ลูกบิด:ตัวปรับลมร้อนด้านบนมี 10 เกรด ใช้กับเศษต่างๆของรถยนต์ คอมพิวเตอร์ โทรศัพท์มือถือ เป็นต้น
หน้าจอสัมผัส:7 นิ้ว อินเทอร์เฟซที่ละเอียดอ่อนสำหรับการตั้งค่าล่วงหน้าของอุณหภูมิ เวลา และพารามิเตอร์อื่น ๆ
ปิด/เปิด:กดลงของเครื่องรีบอลซีพียู
จุดเลเซอร์:ชี้ไปที่ศูนย์กลางของชิป
ภาวะฉุกเฉิน:เกิดเหตุฉุกเฉินกดปุ่มทันทีสำหรับเครื่องรีบอลอัตโนมัติ
Ⅲ.แนะนำภาพประกอบของเครื่อง reballing bga อัตโนมัติ
จุดเลเซอร์สำหรับโทรศัพท์มือถือ ic reballing เครื่อง
เทอร์โมคัปเปิล (พอร์ต 4 ชิ้น)สำหรับเครื่อง bga แล็ปท็อป
พัดลมไหลข้ามอันทรงพลังของราคาเครื่องรีบอลไอซี
หยุดฉุกเฉินของเครื่องวาง bga
ปากกาสูญญากาศสำหรับดูดเศษของเครื่องเลเซอร์ bga reballing
ไฟ LED ทำงาน 10W LEDของเครื่องรีโฟลว์ bga
เมนบอร์ดทำงานอย่างระมัดระวังและสม่ำเสมอ ของเครื่อง BGA สำหรับแล็ปท็อป
. วิดีโอการทำงานของเครื่องบัดกรี bga
เครื่อง rework, เครื่อง reballing ic
. การจัดส่งและการบรรจุของเครื่องสถานีทำใหม่
คุณสามารถเลือกได้หลายวิธี เช่น Fedex, TNT, DHL, SF; การขนส่งทางทะเล การขนส่งทางอากาศ และการขนส่งทางบก (ทางรถไฟ)
และมีเส้นทางรถไฟสำหรับประเทศเหล่านั้นในเอเชียและยุโรปสำหรับราคาเครื่องรีบอล
กล่องไม้หรือกล่องไม้ที่ไม่ต้องรมควันไปยังประเทศหรือภูมิภาคใด ๆ อีก มีแท่งไม้แบบตายตัวหรือเติมโฟม
ซึ่งทำให้แน่ใจว่าสามารถจัดส่งกล่องด้วยวิธีใดก็ได้ดังที่กล่าวไว้ข้างต้นเครื่องรีบอลอัตโนมัติ
Ⅵ. บริการหลังการขายของเครื่องบัดกรีบอลไอซี
โดยทั่วไป 1 ~ 3 ปีสำหรับเครื่องทำความร้อนหรือเซรามิก IR, 1 ปีสำหรับเครื่องปรับปรุง BGA ทั้งหมดและบริการฟรีสำหรับอายุการใช้งาน
เราจะดำเนินการจัดหาชิ้นส่วนต่อไปโดยมีค่าใช้จ่ายเล็กน้อยหลังจากระยะเวลาการรับประกัน
ช่องทางการให้บริการออนไลน์ เช่น Wechat, WhatsApp, Facebook และ Tiktok เป็นต้น แน่นอน ถ้าจำเป็น เรามอบหมายให้
วิศวกรในสถานที่ของคุณเพื่อให้คำแนะนำของเครื่อง bga สำหรับเมนบอร์ด
Ⅶ.ความรู้ที่เกี่ยวข้องเกี่ยวกับชิปและแผงวงจรพิมพ์
เทคโนโลยีที่เกิดขึ้นใหม่ได้ขับเคลื่อนขนาดของบรรจุภัณฑ์และการประกอบแผงวงจรพิมพ์ให้เล็กลง เบาขึ้น และบางลง อุตสาหกรรมอิเล็กทรอนิกส์ได้ก้าวไปไกลในการย่อขนาดส่วนประกอบ แพ็คเกจอาร์เรย์พื้นที่เป็นพื้นที่ที่มีการย่อขนาดเกิดขึ้นในอัตราที่น่าตื่นเต้น แพ็คเกจ Ball-Grid-Array (BGA) ได้เปลี่ยนเป็น Chip-Scale Packages (CSP) ที่เล็กลง และเพิ่มเติมเป็น Wafer-Level CSP (WLCSP)เครื่อง reballing bga อัตโนมัติสามารถซ่อมแซมได้
เพื่อลดพื้นที่บนแผงวงจรพิมพ์ให้เหลือน้อยที่สุดและเพิ่มความสมบูรณ์ของสัญญาณ CSP จึงได้รับการพัฒนาและกำลังใช้งานอยู่ในผลิตภัณฑ์ภายใน Huawei เทคโนโลยีนี้มักเรียกว่า Package-On-Package (POP)เครื่องรีบอลชิป
ด้วยข้อกำหนดสำหรับการย่อขนาดเพิ่มเติม แบร์-ดาย เช่น Chip-On-Board (COB) และ Flip Chip (FC) ที่ผสานเข้ากับการประกอบเทคโนโลยี Surface-Mount แบบดั้งเดิม (SMT) กลายเป็นความต้องการที่สูง โดยการนำวัสดุที่ขึ้นรูปมากเกินไปของบรรจุภัณฑ์ออก พื้นที่ผิวของส่วนประกอบสามารถลดลงได้อีกเครื่องวาง bga
ส่วนอื่นๆ ของการย่อขนาดอยู่ในส่วนประกอบชิปแบบพาสซีฟ เช่น 01005 และ 00800 4. 01005 เป็นส่วนประกอบที่มีขนาด 0.016" x 0.008" (0.4 มม. x 0.2 มม. ในหน่วยเมตริก) และ 008004 เป็นส่วนประกอบ 0.008" x 0.004" (0.25 มม. x 0.125 มม. ในหน่วยเมตริก) บริษัทข้ามพรมแดนบางแห่งได้เริ่มตรวจสอบและพัฒนาส่วนประกอบ 01005 ประมาณปี 2008 และการพัฒนาดังกล่าวได้อนุญาตให้สนับสนุนลูกค้าหลักของเราในการผลิตผลิตภัณฑ์ที่มีส่วนประกอบ 01005 ในการผลิตในปริมาณมาก เพื่อให้ทันกับแนวโน้มของการย่อขนาด การพัฒนากำลังอยู่ในระหว่างดำเนินการสำหรับส่วนประกอบ 008004 รุ่นต่อไป เพื่อตอบสนองความต้องการของลูกค้าในอนาคตอันใกล้นี้เครื่อง bga ic reballing
นอกเหนือจากความสามารถในการย่อขนาดบรรจุภัณฑ์แล้ว หลายบริษัทยังได้พัฒนากระบวนการสำหรับแผงวงจรที่มีความหนาแน่นสูงและซับซ้อนพร้อมช่องแบบปิดภาคเรียน เพื่อลดความหนาโดยรวมของผลิตภัณฑ์ขั้นสุดท้าย โพรงสามารถลดความสูงที่มีประสิทธิภาพสำหรับ CSP, POP และ COB
โดยรวมแล้ว ผู้เล่นที่สำคัญมีความกระตือรือร้นอย่างมากในการพัฒนาเทคนิคขั้นสูงเพื่อตอบสนองความท้าทายของการย่อขนาดเนื่องจากขนาดของบรรจุภัณฑ์ลดลงอย่างมาก ปัจจุบัน Huawei มีโรงงานผลิตหลายแห่งด้วยชิป 01005, CSP, POP และ COB
