คำอธิบาย

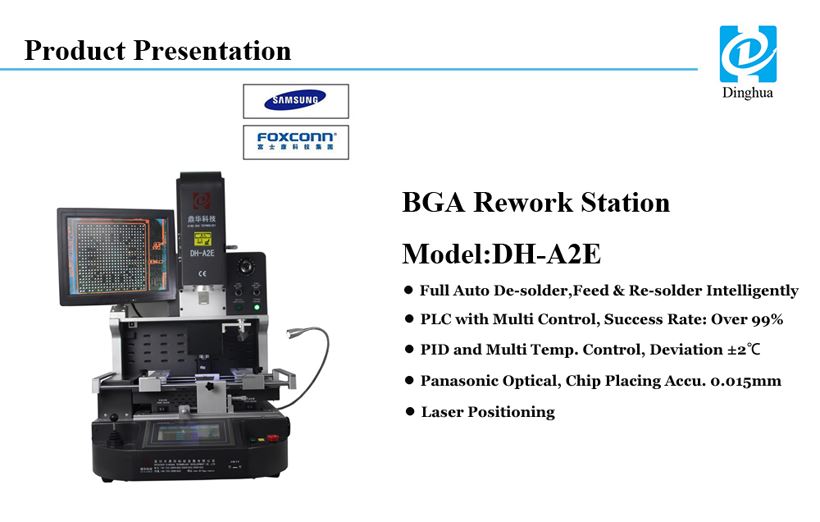

DH-A2E สถานีปรับปรุงการจัดตำแหน่งแสงอัจฉริยะ BGA Rework ที่ขายดีระดับโลก
การประยุกต์ใช้ราคาอัตโนมัติของ Bga Rework Station
การใช้งานซ่อมแซมครบวงจรในศูนย์บริการและผู้ผลิตขนาดเล็ก กลาง และใหญ่
การซ่อมแซมระดับชิปบนเมนบอร์ดสำหรับโทรศัพท์มือถือ วิทยุ พีดีเอ อุปกรณ์พกพา แล็ปท็อป โน้ตบุ๊ก โหนดเครือข่าย
อุปกรณ์สื่อสาร ฯลฯ เช่น อุปกรณ์ ระบบ โปรแกรม ขั้วต่อ ฯลฯ
นำไปใช้กับชิปทั้งหมดรวมถึง: BGA, PBGA, CSP, QFN, PGA, POP, PLCC, CCGA, CBGA, QFN, VQFN, VGA, BQFC,
TDFN, TQFP, TSOP, CPGA ฯลฯ
คุณสมบัติ:
1. การบัดกรีอัตโนมัติ การป้อน และการบัดกรีใหม่ พร้อมการแจ้งเตือนอัจฉริยะสำหรับขั้นตอนต่อไป เพื่อการใช้งานที่ง่ายมาก
2. อัตราความสำเร็จในการซ่อมแซมสูงถึง 99% ภายใต้การดำเนินการที่ถูกต้อง

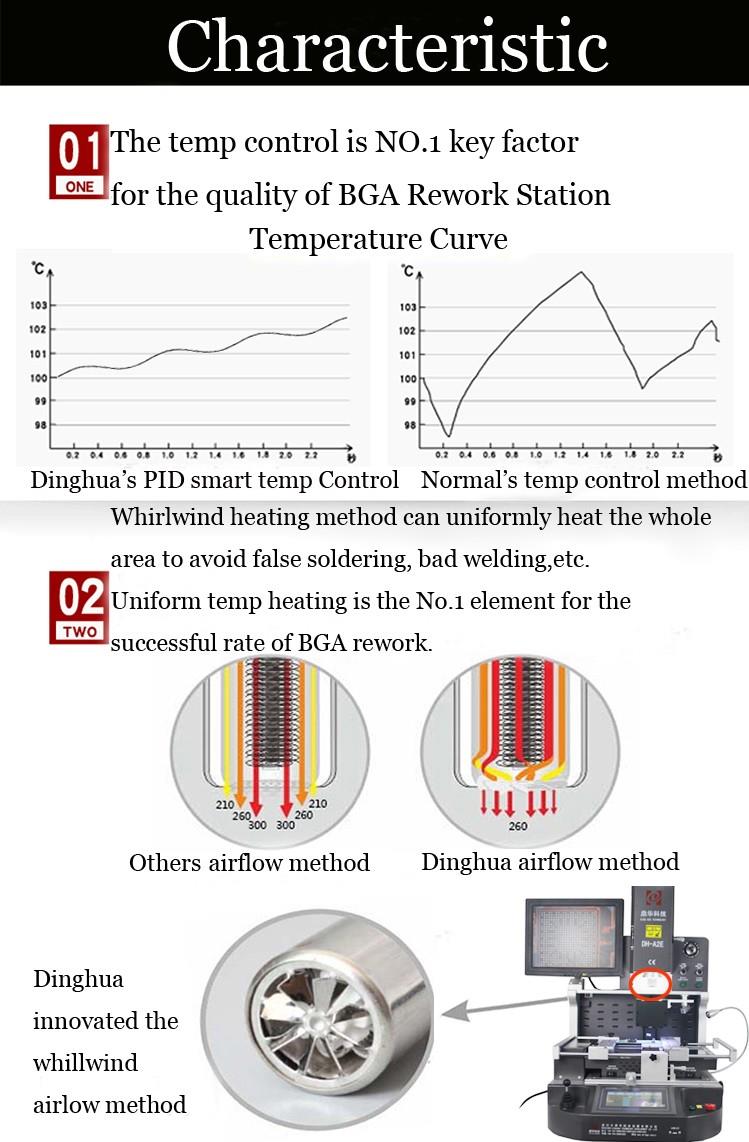

3. ระบบควบคุมอุณหภูมิสูงพร้อมการควบคุมวงปิดเทอร์โมคัปเปิ้ลชนิด k ที่แม่นยำอุณหภูมิอัตโนมัติ PID
ระบบชดเชยอุณหภูมิภายนอก เซ็นเซอร์ซึ่งทำให้เบี่ยงเบน ±2 องศา
4. สองโหมดการทำงานในระบบ: อัตโนมัติเต็มรูปแบบและด้วยตนเอง ซึ่งง่ายต่อการสลับระหว่างสองโหมดเพื่อการทำงานที่ดีที่สุด
ผล.

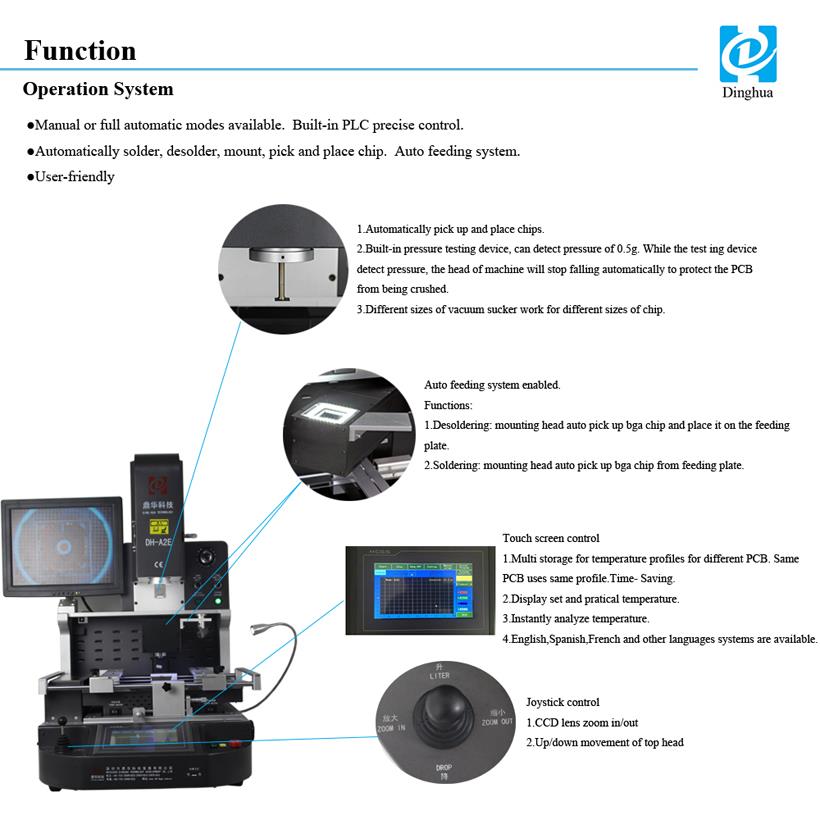

5. โหมดอัตโนมัติประกอบด้วย: ระบบป้อนอัตโนมัติ, การเลือกและวาง BGA / IC อัตโนมัติ, ตำแหน่งเลเซอร์, การบัดกรี d อัตโนมัติและการบัดกรีใหม่
6. โหมดแมนนวลส่วนใหญ่จะใช้เพื่อสัมผัสหน้าจอ HD สำหรับการตั้งค่าหรือการปรับเส้นโค้งอุณหภูมิ / โปรไฟล์ สร้างเครื่องทำความร้อนด้านบน
การปรับความสูงด้วยจอยสติ๊ก และการเคลื่อนไหวของกล้อง การทดสอบอุณหภูมิภายนอก และการรับชิปด้วยสุญญากาศปากกาหากจำเป็น

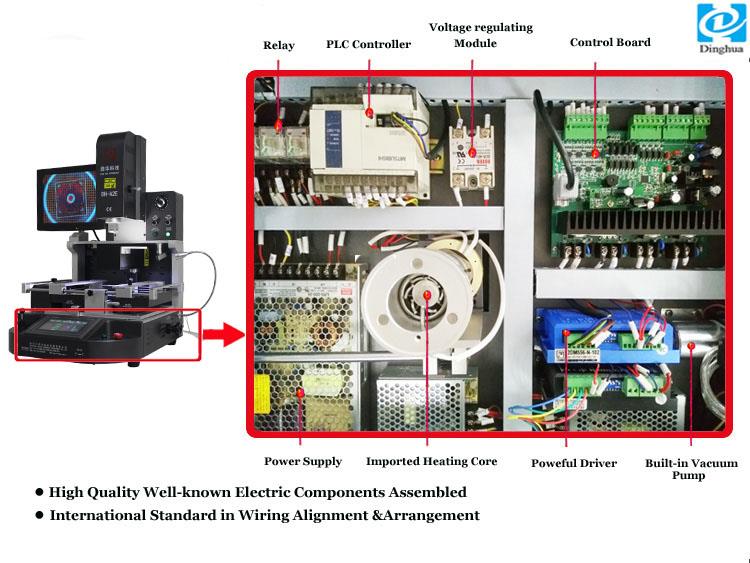

7. อินเทอร์เฟซการสนทนาหน้าจอสัมผัส HD พร้อมการควบคุม PLC ของโปรแกรมรวมอเนกประสงค์พร้อมทำให้การทำงานค่อนข้างสะดวกและง่ายดาย
8. สามารถตั้งอุณหภูมิได้ 8 ส่วน โดยเปลี่ยนความร้อนบนและล่างได้ (สูงสุด 16 ส่วน) และไม่จำกัดจำนวนจำนวนโปรไฟล์อุณหภูมิที่เก็บไว้ในโปรแกรม
9. สามารถปรับหรือตั้งค่าเส้นโค้งได้อย่างอิสระระหว่างการทำงาน เมื่อจำเป็นต้องเปลี่ยนแปลง
10. มีการติดตั้งเครื่องทำความร้อน 3 เครื่องแยกกัน แต่ทำงานร่วมกันได้ และเครื่องทำความร้อนล่วงหน้าอินฟราเรด IR มีขนาดใหญ่สำหรับการซ่อมบอร์ดอย่างชาญฉลาด
11. พัดลมกระจายคุณภาพสูงที่มีแรงลมปริมาณมากจะทำงานอัตโนมัติทันทีหลังจากการทำความร้อน (ต่ำกว่า 45 องศา) เพื่อรองรับการระบายความร้อนที่มีประสิทธิภาพสูงและป้องกันอายุเครื่องทำความร้อน
12. ระบบการจัดตำแหน่งด้วยแสงของแบรนด์ Panasonic พร้อมกล้อง CCD ที่พับอัตโนมัติใน MAX 220x ซึ่งทำให้การมองเห็นชัดเจนและเชื่อถือได้
13. การออกแบบโครงสร้างมนุษย์ เลนส์ออปติคัลแบบพับอัตโนมัติ การตั้งค่าเส้นโค้งอุณหภูมิได้อย่างอิสระ เพื่อการใช้ชิปอย่างชาญฉลาด
14. อุปกรณ์ติดตั้งสากลที่ออกแบบมาอย่างแม่นยำทำให้ PCB สามารถปรับได้ในทิศทาง X, Y, Z พร้อม "รองรับ 5 จุด" + V-groove และตัวยึด PCB ซึ่งทำให้สามารถวางตำแหน่ง PCB ได้อย่างรวดเร็ว
15. การวางตำแหน่งจุดเลเซอร์ทำให้ตำแหน่งของชิป/IC ง่าย แม่นยำ และรวดเร็ว
16. นอกจากนี้ อุปกรณ์จับยึดแบบเคลื่อนย้ายได้แบบยืดหยุ่นยังช่วยป้องกันไม่ให้ส่วนขอบอื่นๆ ของ PCB เสียรูป และขยายช่วงการใช้งานของขนาด PCB
17. ไฟ LED กำลังสูงสำหรับการสังเกตการทำงานของเครื่องจักรให้มองเห็นได้มากขึ้น
18. มีหัวฉีดแม่เหล็กขนาดต่างๆ 5 ชุดที่ทำจากวัสดุโลหะผสมไทเทเนียมให้บริการฟรี
19. ระบบความปลอดภัยและเตือนอัตโนมัติ: เตือนด้วยเสียงอัตโนมัติ 5 วินาทีก่อนทำความร้อนเสร็จสิ้น
20. การป้องกันสองชั้น: ระบบป้องกันความร้อนสูงเกินไป + ฟังก์ชั่นหยุดฉุกเฉิน
21. การอนุมัติการรับรอง CE
หมายเหตุ:
1. มีคู่มือและซีดีรอมวิดีโอสาธิตให้ฟรี ซึ่งง่ายต่อการเข้าใจ
2. รวมการฝึกอบรมหากจำเป็น
บรรจุภัณฑ์
วัสดุ: กล่องไม้ที่แข็งแรง + แท่งไม้ + ผ้าฝ้ายมุกพร้อมฟิล์ม
ขนาด:81*76*85ซม
น้ำหนักรวม: 115 กก

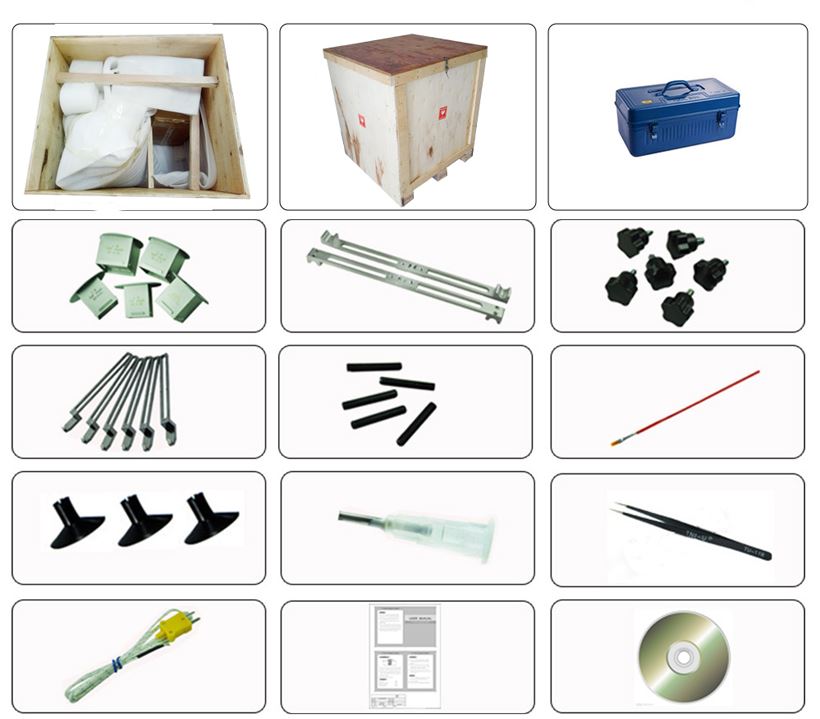

รายการบรรจุภัณฑ์(ยกเว้น)
เครื่องปรับปรุง BGA 1 ชิ้น
ปากกาแปรง 1 ชิ้น
คู่มือการใช้งาน 1 ชิ้น
ซีดีวิดีโอ 1 ชิ้น
หัวฉีดด้านบน 3 ชิ้น
หัวฉีดด้านล่าง 2 ชิ้น
อุปกรณ์ติดตั้งสากล 6 ชิ้น
สกรูยึด 6 ชิ้น
สกรูรองรับ 4 ชิ้น
ปากคีบ 1 ชิ้น
ขนาดตัวดูด: เส้นผ่านศูนย์กลาง 2,4,8,10,11 มม
ประแจหกเหลี่ยมด้านใน: M2/3/4
บริการ
1.ก่อนการขาย สามารถสาธิตและให้คำปรึกษาข้อมูลได้ฟรี บนเว็บไซต์หรือทางวิดีโอ
2. สามารถจัดเตรียมวิดีโอกระบวนการหรือการฝึกอบรมก่อนจัดส่งได้ตามความต้องการของคุณ
3. หลังการขายพร้อมทีมงานสำรองด้านเทคนิคมืออาชีพที่แข็งแกร่ง
4. เสนอส่วนลดมากมายสำหรับปริมาณการสั่งซื้อที่ยุ่งหรือการสั่งซื้อซ้ำ
5. การรับประกัน: ฟรี 1 ปีและรับค่าอะไหล่สำหรับปีต่อไป
วิดีโอของสถานีปรับปรุง BGA:
