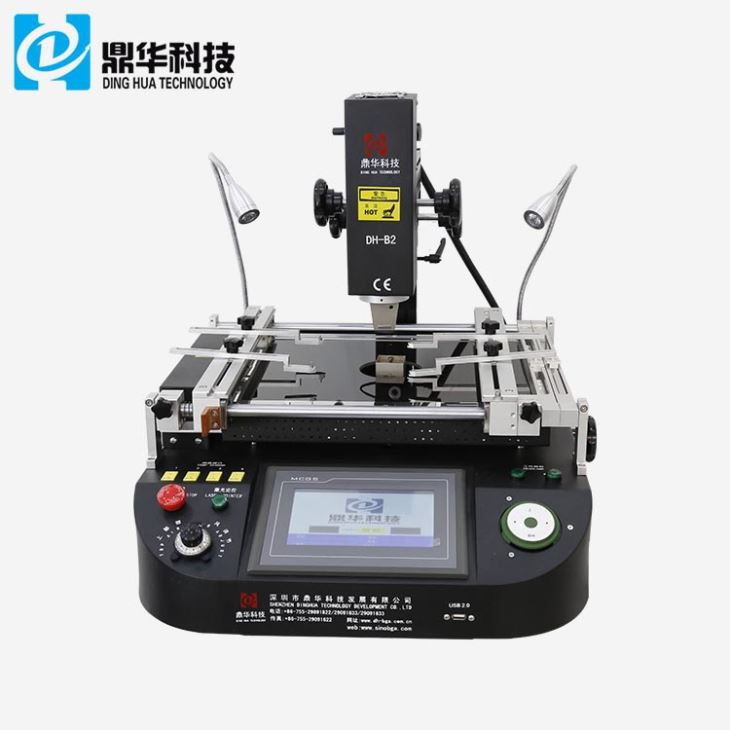

หน้าจอสัมผัสตำแหน่งเลเซอร์เครื่อง bga rework
เดิมพัฒนาโดยเซินเจิ้น Dinghua เทคโนโลยี DH-B2 เป็นโซลูชั่นที่สมบูรณ์แบบสำหรับการทำงานซ้ำ BGA เป็นเทคนิคที่ง่าย รวดเร็ว และต้นทุนต่ำสำหรับการรีบอล BGA ในปริมาณตั้งแต่ไม่กี่พันไปจนถึงหลายพัน รูปแบบที่มีอยู่ที่หลากหลายทำให้สถานีทำซ้ำ BGA DH-B2 เป็นโซลูชันที่น่าสนใจและยืดหยุ่นสำหรับข้อกำหนดการรีบอล BGA การใช้งานทั่วไป ได้แก่ การซ่อมแซมระดับชิปและการรีบอลส่วนประกอบ BGA
คำอธิบาย
1. คุณสมบัติผลิตภัณฑ์ของ Lอาเซอร์Pออสชั่นTอุ๊ยSสีเขียวบีจีเอ RทำงานMปวด
1. การออกแบบที่เป็นเอกลักษณ์ของพื้นที่ทำความร้อนสามแห่งที่ทำงานแยกจากกันเพื่อควบคุมอุณหภูมิได้แม่นยำยิ่งขึ้น
2. พื้นที่อุณหภูมิแรก / วินาทีจะร้อนอย่างอิสระซึ่งสามารถตั้งค่าส่วนอุณหภูมิที่เพิ่มขึ้นได้ 8 ส่วนและ 8
ส่วนอุณหภูมิคงที่เพื่อควบคุม สามารถบันทึกเส้นโค้งอุณหภูมิได้ 10 กลุ่มในเวลาเดียวกัน
3. พื้นที่ที่สามใช้เครื่องทำความร้อนอินฟราเรดไกลเพื่ออุ่นและควบคุมอุณหภูมิอย่างอิสระเพื่อให้ PCB
สามารถอุ่นได้เต็มที่ในระหว่างกระบวนการขจัดบัดกรี และปราศจากการเสียรูป
4. เลือก K-Sensor ที่มีความแม่นยำสูงและวงปิดที่นำเข้าเพื่อตรวจจับอุณหภูมิขึ้น/ลงอย่างแม่นยำ
2.ข้อกำหนดof Lอาเซอร์Pออสชั่นTอุ๊ยSสีเขียวบีจีเอ RทำงานMปวด
| พลัง | 4800W |
| เครื่องทำความร้อนยอดนิยม | เครื่องทำลมร้อน 800W |
| เครื่องทำความร้อนด้านล่าง | อากาศร้อน 1200W,อินฟราเรด 2700W |
| แหล่งจ่ายไฟ | AC220V+10% 50160Hz |
| มิติ | L800*W900*H750 มม |
| การวางตำแหน่ง | รองรับ PCB ร่อง V และมีฟิกซ์เจอร์สากลภายนอก |
| การควบคุมอุณหภูมิ | เทอร์โมคัปเปิลชนิด K, การควบคุมวงปิด, ระบบทำความร้อนอิสระ |
| ความแม่นยำของอุณหภูมิ | ±2 องศา |
| ขนาดพีซีบี | สูงสุด450:500 มม.ต่ำสุด 20*20 มม |
| การปรับแต่งโต๊ะทำงานแบบละเอียด | ±15มม. เดินหน้า/ถอยหลัง ±15มม. ขวา/ซ้าย |
| บีจีเอชิป | 80 *80-1*1มม |
| ระยะห่างชิปขั้นต่ำ | 0.15 มม |
| เซ็นเซอร์อุณหภูมิ | 4 (ไม่จำเป็น) |
| น้ำหนักสุทธิ | 36กก |

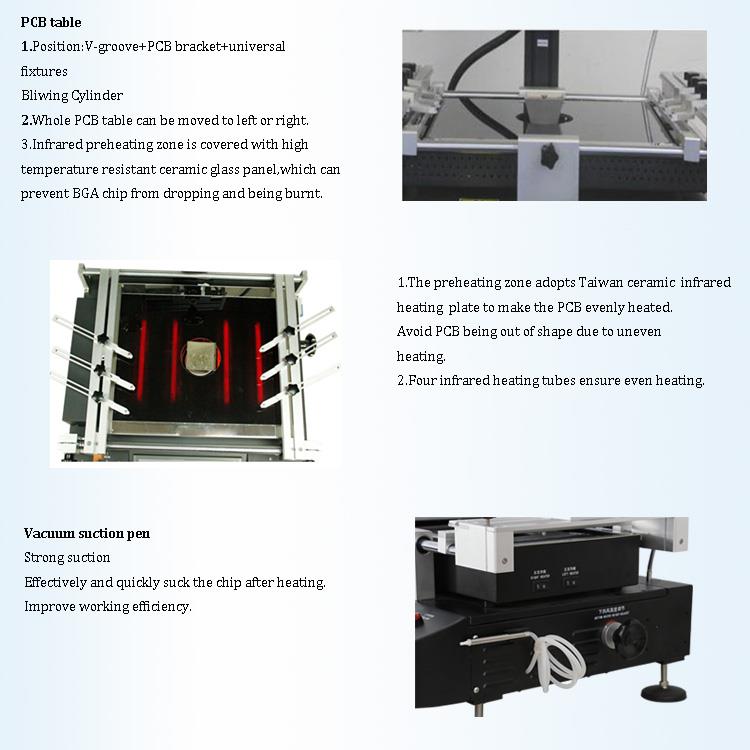

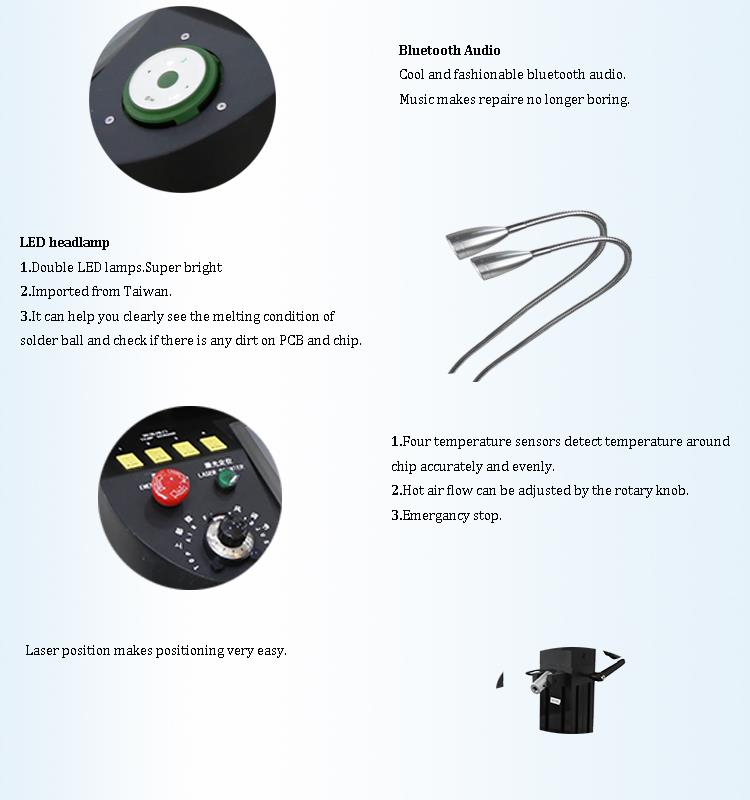

3.รายละเอียดf Lอาเซอร์Pออสชั่นTอุ๊ยSสีเขียวบีจีเอ RทำงานMปวด
1. อินเตอร์เฟซหน้าจอสัมผัส HD;
2.เครื่องทำความร้อนอิสระ 3 เครื่อง (อากาศร้อนและอินฟราเรด);
3. ปากกาสูญญากาศ;
4. ไฟหน้าแบบ LED
4.เหตุใดจึงเลือกของเรา Lอาเซอร์Pออสชั่นTอุ๊ยSสีเขียวบีจีเอ RทำงานMเก่งเหรอ?
5.ใบรับรอง

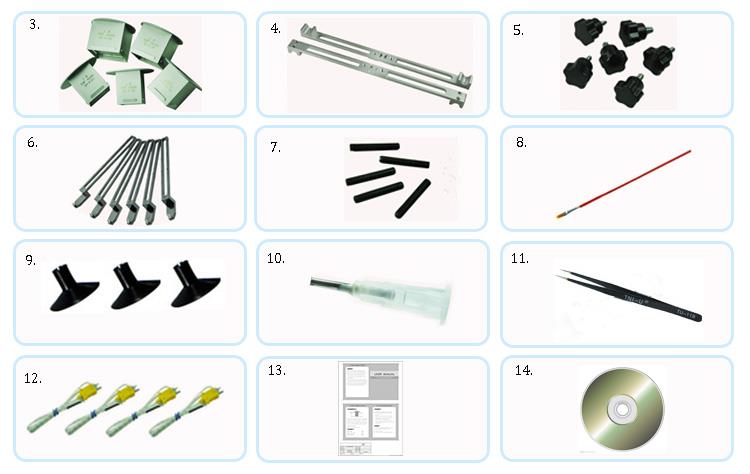

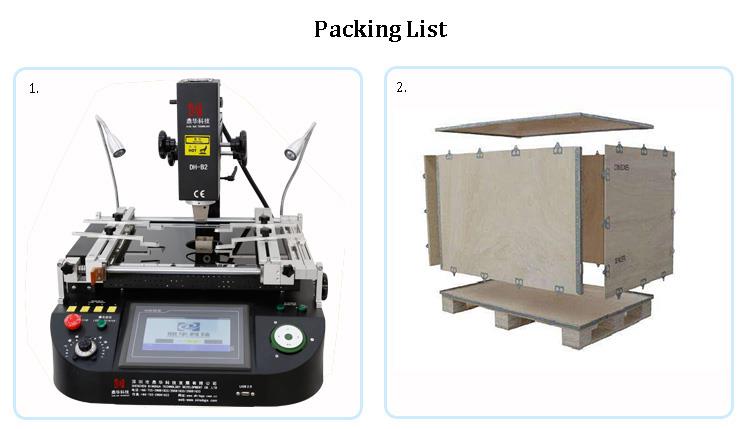

6.การบรรจุและการจัดส่ง
7. วิดีโอของสถานีปรับปรุง BGA DH-B2:
8. ความรู้ที่เกี่ยวข้อง
กระบวนการทั่วไปของการอบแห้งด้วยชิป
- ชิปที่บรรจุสูญญากาศไม่จำเป็นต้องทำให้แห้ง
- หากชิปที่บรรจุสูญญากาศถูกแกะออกจากบรรจุภัณฑ์และการ์ดแสดงสถานะความชื้นในบรรจุภัณฑ์แสดงระดับความชื้นมากกว่า 20% RH จะต้องทำการอบ
- หลังจากแกะบรรจุภัณฑ์สูญญากาศแล้ว หากชิปสัมผัสกับอากาศเป็นเวลานานกว่า 72 ชั่วโมง จะต้องทำให้ชิปแห้ง
- IC ที่ไม่บรรจุสูญญากาศซึ่งยังไม่ได้ใช้งานหรือยังไม่ได้ใช้งานโดยนักพัฒนาจะต้องทำให้แห้งหากยังไม่แห้ง
- ควรตั้งค่าตัวควบคุมอุณหภูมิและความชื้นของเครื่องอบผ้าไว้ที่ 10% และเวลาในการอบแห้งควรอยู่ที่อย่างน้อย 48 ชั่วโมง ความชื้นจริงควรน้อยกว่า 20% ซึ่งถือว่าเป็นเรื่องปกติ
กระบวนการอบชิปทั่วไป
- เมื่อปิดผนึก อายุการเก็บรักษาของส่วนประกอบคือเดือนธันวาคม (หมายเหตุ: อาจหมายถึงเดือนหรืออายุการเก็บรักษาที่เจาะจง แต่ไม่ชัดเจนในข้อความต้นฉบับ)
- หลังจากเปิดบรรจุภัณฑ์ที่ปิดสนิท ส่วนประกอบสามารถยังคงอยู่ในเตาหลอมละลายที่อุณหภูมิต่ำกว่า 30 องศาและ 60% RH
- หลังจากเปิดบรรจุภัณฑ์ที่ปิดสนิท หากไม่ได้อยู่ระหว่างการผลิต ควรเก็บส่วนประกอบไว้ในกล่องอบแห้งที่มีความชื้นต่ำกว่า 20% RH ทันที
- จำเป็นต้องอบในกรณีต่อไปนี้ (ใช้ได้กับวัสดุที่มีระดับความชื้น LEVER2 ขึ้นไป):
- เมื่อเปิดบรรจุภัณฑ์ ให้ตรวจสอบการ์ดแสดงสถานะความชื้นที่อุณหภูมิห้อง หากความชื้นสูงกว่า 20% จำเป็นต้องอบ
- หากส่วนประกอบถูกปล่อยทิ้งไว้หลังจากเปิดบรรจุภัณฑ์เป็นเวลานานเกินขีดจำกัดที่แสดงในตารางและไม่มีส่วนประกอบใดที่จะเชื่อม
- หลังจากเปิดบรรจุภัณฑ์แล้ว หากไม่ได้เก็บส่วนประกอบไว้ในกล่องแห้งที่มีความชื้นน้อยกว่า 20% ตามที่ต้องการ
- หากส่วนประกอบมีอายุมากกว่าหนึ่งปีนับจากวันที่ประทับตรา
5.เวลาในการอบ:
- อบในเตาอบอุณหภูมิต่ำที่ 40 องศา ± 5 องศา (ที่มีความชื้นต่ำกว่า 5% RH) เป็นเวลา 192 ชั่วโมง
- หรืออบในเตาอบที่อุณหภูมิ 125 องศา ± 5 องศา เป็นเวลา 24 ชั่วโมง
