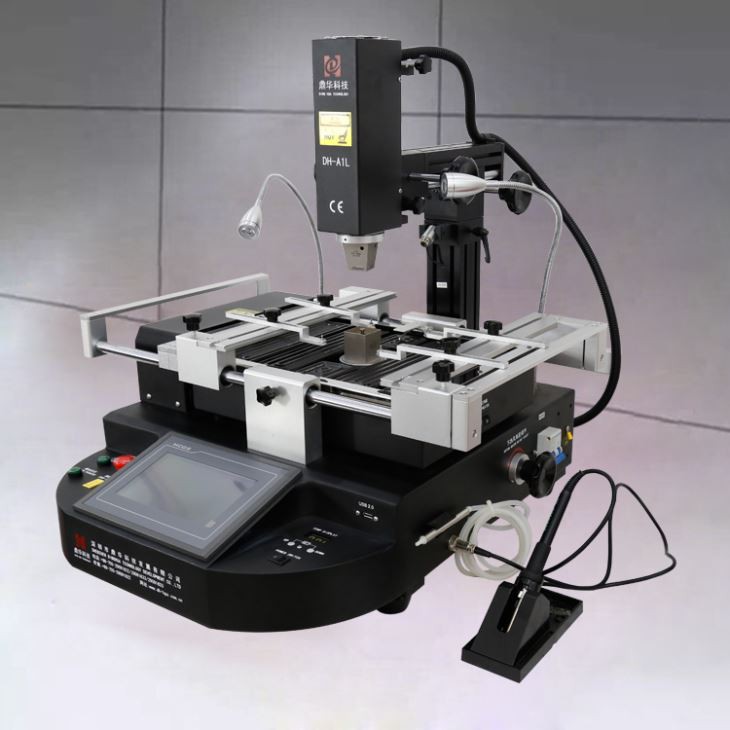

เครื่องรีเวิร์ค BGA หน้าจอสัมผัส IR

หน้าจอสัมผัส IR เครื่อง bga rework ดูตัวอย่างด่วน:

DH-A1L SMD REWORK MACHINE ติดตั้งฟังก์ชันกำหนดตำแหน่งด้วยเลเซอร์ สามารถวางตำแหน่งบนชิป BGA ได้อย่างรวดเร็ว

และมาเธอร์บอร์ด หากคุณกำลังมองหาสถานีปรับปรุง bga สำหรับการซ่อมโทรศัพท์มือถือ ขอแสดงความยินดีด้วย! คุณได้พบ

โรงงานเดิม Dinghua อาจเป็นแบรนด์ที่ดีที่สุดของสถานีปรับปรุง bga ทั่วโลก



1. ข้อกำหนด



ข้อมูลจำเพาะ
1	พลัง	4900W
2	เครื่องทำความร้อนยอดนิยม	เครื่องทำลมร้อน 800W
3	เครื่องทำความร้อนด้านล่าง เครื่องทำความร้อนเหล็ก	อากาศร้อน 1200W, อินฟราเรด 2800W 90w
4	แหล่งจ่ายไฟ	AC220V±10%50/60Hz
5	มิติ	640*730*580มม
6	การวางตำแหน่ง	สามารถปรับร่อง V, ส่วนรองรับ PCB ได้ทุกทิศทางด้วยฟิกซ์เจอร์สากลภายนอก
7	การควบคุมอุณหภูมิ	เทอร์โมคัปเปิ้ลชนิด K, การควบคุมวงปิด, การทำความร้อนอิสระ
8	ความแม่นยำของอุณหภูมิ	±2 องศา
9	ขนาดพีซีบี	สูงสุด 500*400 มม. ต่ำสุด 22*22 มม
10	ชิปบีจีเอ	2*2-80*80 มม
11	ระยะห่างชิปขั้นต่ำ	0.15 มม
12	เซ็นเซอร์อุณหภูมิภายนอก	1 (ไม่จำเป็น)
13	น้ำหนักสุทธิ	45กก



2.การประยุกต์ใช้สถานีปรับปรุง BGA DH-A1L

การใช้แอปพลิเคชันสำหรับสถานีปรับปรุง BGA

สถานีปรับปรุง BGA มีการใช้งานที่แตกต่างกันมากมายในโลกของการซ่อมและดัดแปลง PCB นี่คือบางส่วนของ

แอปพลิเคชันที่พบบ่อยที่สุด

การอัพเกรด: การอัพเกรดเป็นหนึ่งในสาเหตุที่พบบ่อยที่สุดของการทำงานซ้ำ ช่างอาจต้องเปลี่ยนอะไหล่หรือเพิ่ม

อัพเกรดชิ้นส่วนเป็น PCB

ชิ้นส่วนที่มีข้อบกพร่อง: PCB อาจมีชิ้นส่วนที่มีข้อบกพร่องต่างๆ ซึ่งอาจต้องมีการแก้ไขใหม่ ตัวอย่างเช่น แผ่นอิเล็กโทรดอาจได้รับความเสียหายในระหว่างนั้น

การนำ BGA ออก ชิ้นส่วนจำนวนเท่าใดก็ได้อาจได้รับความเสียหายจากความร้อนหรืออาจทำให้ข้อต่อบัดกรีเป็นโมฆะมากเกินไป

การประกอบมีข้อผิดพลาด: อาจเกิดข้อผิดพลาดได้หลายอย่างในระหว่างกระบวนการทำใหม่ ตัวอย่างเช่น PCB อาจไม่ถูกต้อง

การวางแนว BGA หรือโปรไฟล์การระบายความร้อน BGA ที่ได้รับการพัฒนาไม่ดี หากเป็นกรณีนี้ PCB จะต้องดำเนินการ

ปรับปรุงเพิ่มเติมเพื่อแก้ไขการประกอบที่ผิดพลาด

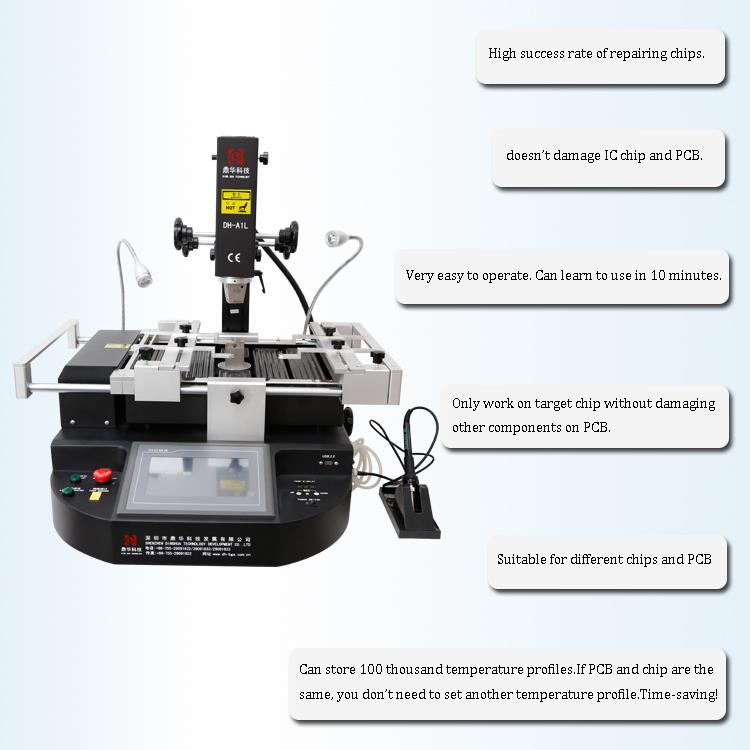

3.ทำไมคุณควรเลือกสถานีปรับปรุง BGA DH-A1L?





4. ความรู้ที่เกี่ยวข้อง:

Ball Grid Array (BGA) คือประเภทของบรรจุภัณฑ์แบบยึดบนพื้นผิว (ตัวพาชิป) ที่ใช้สำหรับวงจรรวม บีจีเอ

แพ็คเกจใช้เพื่อติดตั้งอุปกรณ์อย่างถาวร เช่น ไมโครโปรเซสเซอร์ BGA สามารถให้การเชื่อมต่อโครงข่ายได้มากขึ้น

หมุดที่สามารถใส่บนบรรจุภัณฑ์แบบอินไลน์คู่หรือแบบแบนได้ สามารถใช้พื้นผิวด้านล่างทั้งหมดของอุปกรณ์แทนได้

แค่ปริมณฑล นอกจากนี้ ลีดยังสั้นกว่าประเภทที่มีเฉพาะเส้นรอบวงโดยเฉลี่ย ส่งผลให้ประสิทธิภาพดีขึ้น

ด้วยความเร็วสูง



การบัดกรีอุปกรณ์ BGA จำเป็นต้องมีการควบคุมที่แม่นยำ และโดยปกติจะดำเนินการโดยกระบวนการอัตโนมัติ อุปกรณ์ BGA ไม่เหมาะ

สำหรับการติดตั้งซ็อกเก็ต

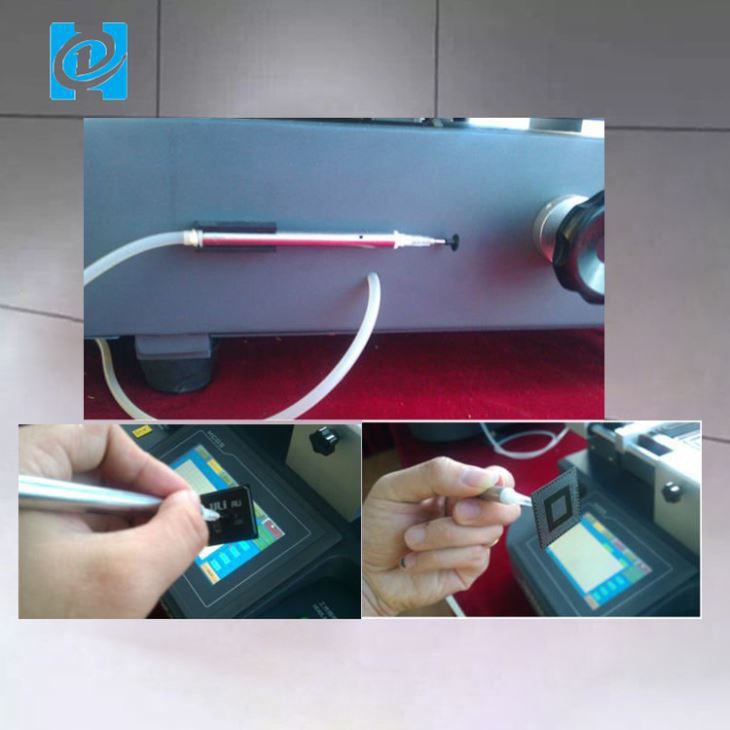

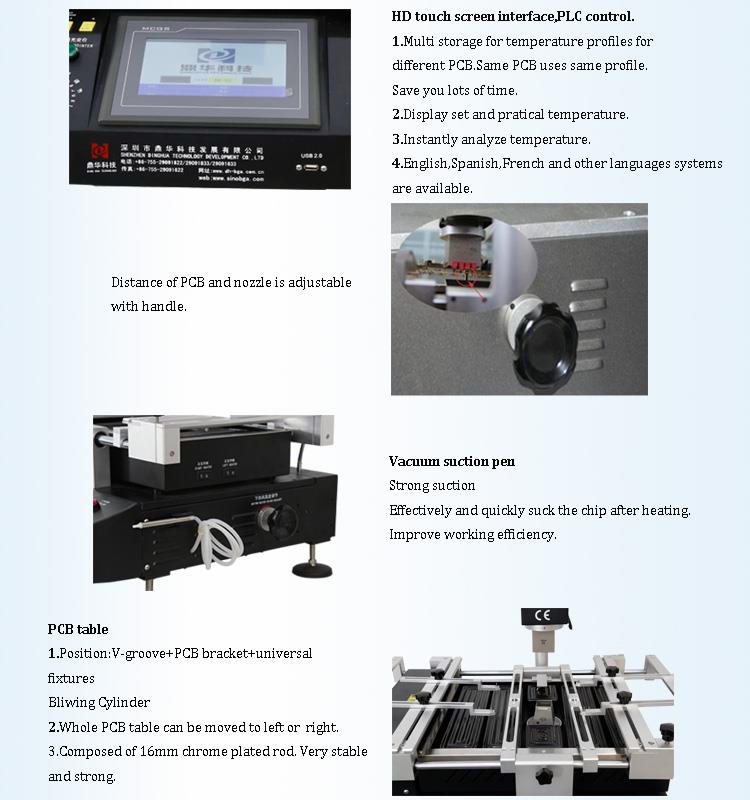

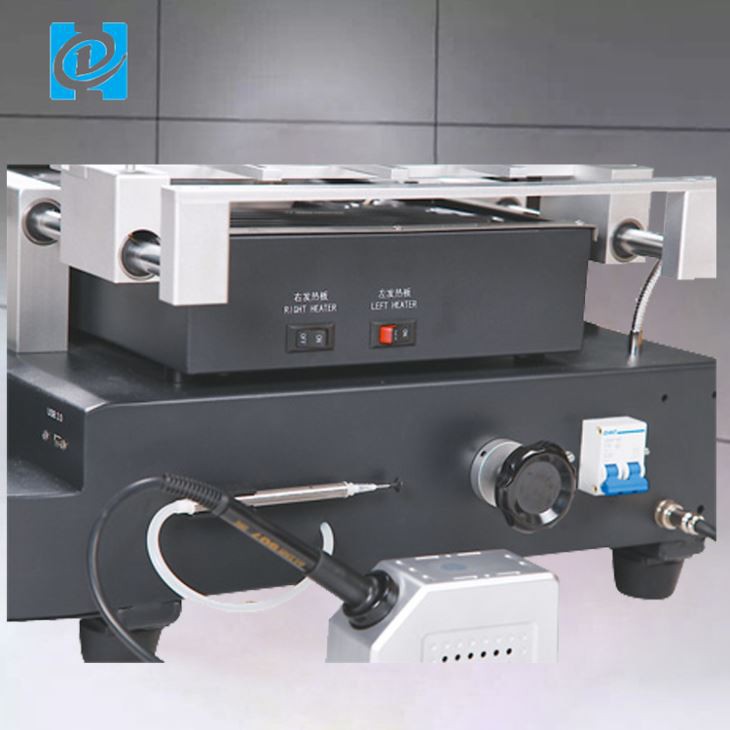

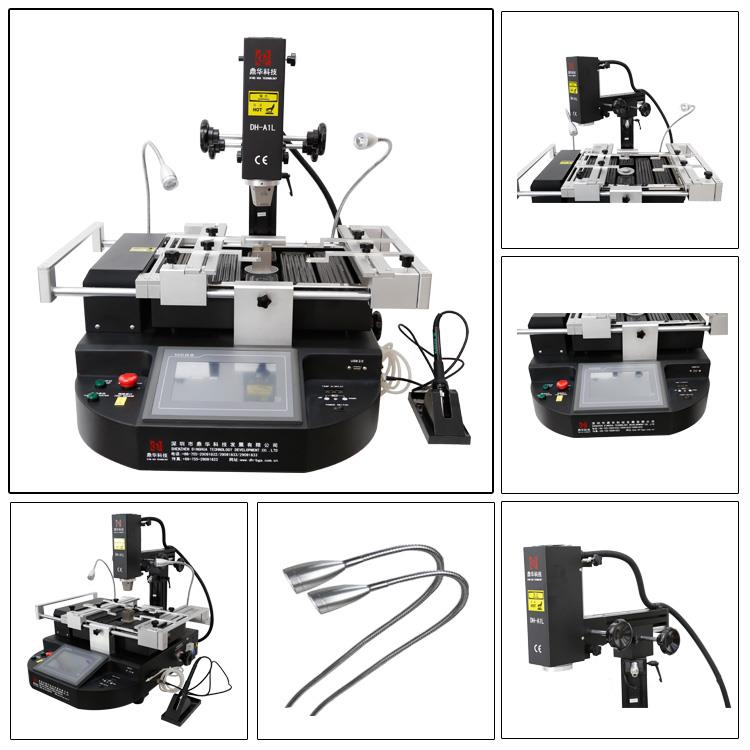

5. ภาพรายละเอียดของ DH-A1L BGA REWORK STATION

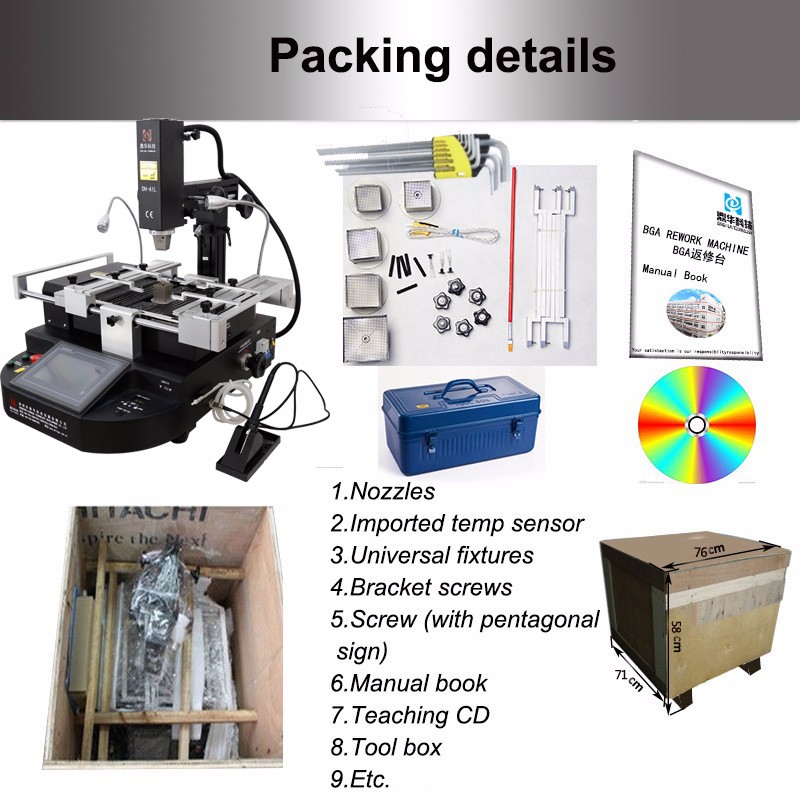

6. รายละเอียดการบรรจุและการจัดส่งของ DH-A1L BGA REWORK STATION







รายละเอียดการจัดส่งของ DH-A1L BGA REWORK STATION

การส่งสินค้า:

1.การจัดส่งจะดำเนินการภายใน 5 วันทำการหลังจากได้รับการชำระเงิน

2. จัดส่งที่รวดเร็วโดย DHL, FedEX, TNT, UPS และวิธีการอื่น ๆ รวมทั้งทางทะเลหรือทางอากาศ







8.รายการที่คล้ายกัน

สถานีปรับปรุง bga

เครื่องซ่อมมือถือ

สถานีปรับปรุงชิปเซ็ต BGA โทรศัพท์มือถือ

สถานีปรับปรุงชิปเซ็ตแท็บเล็ตพีซี

สถานีทำใหม่เราเตอร์

แล็ปท็อปโน้ตบุ๊ค BGA ชิปเซ็ตซ่อมระบบ

สมาร์ทโฟนชิปเซ็ต BGA ซ่อมระบบบัดกรี

BGA ซ่อมเครื่องบัดกรี

เครื่องเชื่อมชิปเซ็ต BGA

สถานีซ่อม BGA

สถานีบัดกรี BGA





9. หมายเหตุ

ดังที่เราทุกคนรู้กันดีอยู่แล้วว่า Playstation 3 (PS3) สามารถทนทุกข์ทรมานจากแสงสีเหลืองแห่งความตาย (YLOD) ที่น่ากลัวได้ และ Xbox 360 ก็อาจได้รับผลกระทบจากปัญหานี้เช่นกัน

เรียกว่าวงแหวนมรณะสีแดง (RROD) สิ่งนี้เกิดขึ้นเนื่องจากข้อบกพร่องของผู้ผลิตในการสร้างบอร์ดและไม่คำนึงถึงความร้อนจำนวนมหาศาล

สร้างขึ้นในขณะที่เล่นกับระบบเป็นเวลานาน

เนื่องจากความร้อนที่กดดัน GPU (ชิปกราฟิกที่ควบคุมภาพที่สวยงามทั้งหมดในเกมของคุณ) การประสานที่สร้างการเชื่อมต่อระหว่างชิปและ

ในที่สุดบอร์ดก็พัง ด้วยการหยุดพักนี้ ระบบของคุณจะโยนข้อผิดพลาด Blinking Light of Death ที่น่าหวาดกลัว การซ่อมแซมวิธี Reball - การซ่อมแซม Reball จะเหมือนกัน

กระบวนการเป็นแบบ reflow แต่มีขั้นตอนเพิ่มเติมอีกสองสามขั้นตอน แทนที่จะให้ความร้อนแก่ชิปและปล่อยให้ลวดบัดกรีอยู่ข้างใต้ละลาย ชิปกลับถูกให้ความร้อนจนถึงจุดนั้น

จุดที่สามารถนำออกจากกระดานได้

ตอนนี้เมื่อถอดชิปออก จะมีจุดบัดกรีเล็กๆ ประมาณ 200+ จุดที่ต้องทำความสะอาดด้วยหัวแร้ง โอ้และไม่ต้องพูดถึงว่าคุณต้อง

ทำความสะอาดบอร์ดเนื่องจากมีจุดบัดกรีเหลืออยู่ 200+ จุดจากสารตกค้าง หลังจากทำความสะอาดทั้งหมดแล้ว ตอนนี้คุณต้องวางลูกบอลบัดกรีเล็กๆ 200+ ลูกลงบน

ชิปพร้อมลายฉลุและตัวยึดพิเศษ พูดมันง่ายแต่ทำมันไม่ง่าย เพียงอย่างเดียวนี้เป็นส่วนที่น่ารำคาญและใช้เวลานานที่สุดของการรีบอลเมื่อคุณเทมวล

จำนวนลูกบอลบนลายฉลุโดยหวังว่าลูกบอล 200+ แต่ละลูกจะวางอย่างถูกต้องบนชิป หลังจากทำเช่นนั้นคุณจะต้องถอดลายฉลุออกแล้ว

มักจะมีลูกบอลสองสามลูกถูกกระแทกออกจากตำแหน่งที่คุณต้องมองหา

เมื่อเสร็จแล้ว ชิปเพียงอย่างเดียวจะต้องได้รับความร้อนจนถึงจุดที่ลูกบอล 200+ ละลายบนชิปและคงอยู่ที่นั่น หลังจากนั้นให้รอให้เย็นลง แล้วคุณ

วางกลับลงบนบอร์ดแล้วอุ่นให้ชิปละลายบนเมนบอร์ด และตอนนี้คุณก็มีระบบที่ถูกรีบอลแล้ว! บางครั้งมันอาจจะน่าหงุดหงิดมากถ้า

แม้แต่ลูกเดียวก็ไม่ตรงแนว
