สถานี Reballing ออปติคัล Bga อัตโนมัติ
สถานีรีบอลออปติคัล bga อัตโนมัติ เครื่อง DH-A2E เป็นสถานีรีเวิร์ก BGA อัตโนมัติเต็มรูปแบบพร้อมตัวป้อนชิปอัตโนมัติ หน้าจอแสดงผล (15 นิ้ว 1080P) ระบบจัดตำแหน่ง CCD ออปติคัลอัตโนมัตินำเข้าจาก Panasonic และท่อความร้อนคาร์บอนไฟเบอร์ที่หุ้มด้วยแผ่นกระจก ฯลฯ ใช้สำหรับส่วนตัว...
คำอธิบาย
สถานี reballing bga ออปติคัลอัตโนมัติ
เครื่อง DH-A2E เป็นสถานีปรับปรุง BGA อัตโนมัติเต็มรูปแบบพร้อมตัวป้อนชิปอัตโนมัติ
หน้าจอแสดงผล (15 นิ้ว 1080P) ระบบจัดตำแหน่ง CCD ออปติคอลอัตโนมัตินำเข้าจาก
พานาโซนิคและท่อความร้อนคาร์บอนไฟเบอร์ที่หุ้มด้วยกระจก ฯลฯ ใช้สำหรับ pers-
ด้านการซ่อม โรงงานผลิตอาวุธยุทโธปกรณ์หรือห้องปฏิบัติการของมหาวิทยาลัยและหน่วยงานอื่นๆ
พารามิเตอร์ผลิตภัณฑ์ของสถานีรีบอล BGA แบบออปติคอลอัตโนมัติ
พลังงานทั้งหมด | 5200W |
เครื่องทำความร้อนด้านบน | 1200W |
เครื่องทำความร้อนด้านล่าง | ตัวที่ 2 1200W ตัวที่ 3 IR ฮีตเตอร์ 2700W |
พลัง | AC110~240V±10％50/60Hz |
ระบบให้อาหารอัตโนมัติสำหรับชิป | |
โหมดการทำงาน | สองโหมด: ด้วยตนเองและอัตโนมัติ เลือกฟรี! หน้าจอสัมผัส HD, เครื่องจักรอัจฉริยะ, การตั้งค่าระบบดิจิตอล |
การจัดเก็บโปรไฟล์อุณหภูมิ | 50,000 กลุ่ม |
เลนส์กล้อง CCD แบบออปติคัล ตัวป้อนชิป | ยืดออกและพับอัตโนมัติเพื่อเลือกและเปลี่ยนชิป BGA การควบคุม PLC |
กำลังขยายของกล้อง | 10x - 220x |
ปรับแต่งโต๊ะทำงาน: | เดินหน้า/ถอยหลัง ±15 มม., ขวา/ซ้าย ±15 มม |
ท็อปไมโครมิเตอร์ | สูงสุด 60 องศา |
ความแม่นยำของตำแหน่ง: | ±0.01 มม |
ตำแหน่ง BGA | การวางตำแหน่งด้วยเลเซอร์ ตำแหน่งของ PCB และ BGA ที่รวดเร็วและแม่นยำ |
ตำแหน่ง PCB | ตำแหน่งอัจฉริยะ PCB สามารถปรับได้ในทิศทาง X, Y ด้วย "ส่วนรองรับ 5 จุด" พร้อมตัวยึด PCB ร่อง V พร้อมตัวยึดอเนกประสงค์ |
แสงสว่าง | ไต้หวันนำแสงทำงาน 5W ปรับมุมใด ๆ |
การควบคุมอุณหภูมิ | เซ็นเซอร์ K, วงปิด |
ความแม่นยำของอุณหภูมิ | ±1 องศา |
ขนาด PCB | สูงสุด 450×400 มม. ต่ำสุด 22×22 มม |
ชิป BGA | 2x2 - 80x80 มม |
ระยะห่างของชิปขั้นต่ำ | 0.1 มม |
เซ็นเซอร์อุณหภูมิภายนอก | 1 ชิ้น |
ขนาด | ก600×ก700×ส850 มม |
น้ำหนักสุทธิ | 70กก |
รายละเอียดผลิตภัณฑ์สำหรับสถานีรีบอล BGA แบบออปติคัลอัตโนมัติ

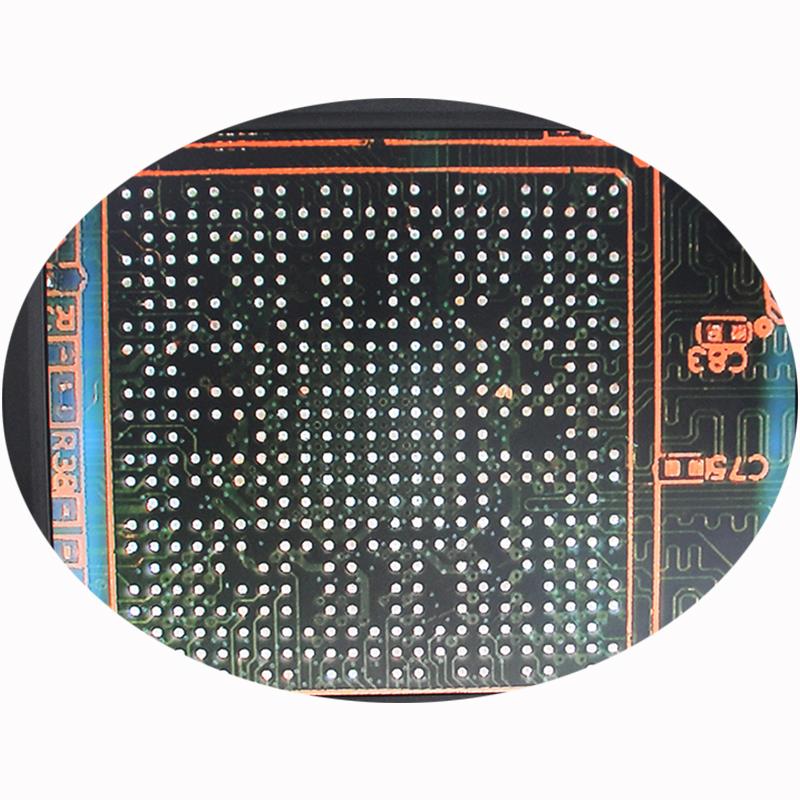

หน้าจอแสดงผล 15 นิ้ว 1080P ซูมเข้า/ออก 10x~220x ทุกจุดใต้ชิปหรือบน
PCB สามารถมองเห็นได้ชัดเจน, ภาพชัดเจน, โฟกัสอัตโนมัติ.
CCD แบบออปติคอลอัตโนมัติและตัวป้อนชิป
นี่คือ CCD แบบออปติคัลความละเอียดสูงซึ่งใช้สำหรับ PCBA และชิปที่จะถ่ายภาพ
"1" เป็นตัวป้อนชิปอัตโนมัติที่สามารถใส่ชิปที่มีขนาดสูงถึง 80*80 มม.
"2" คือ CCD แบบออปติคัลที่มีการมองเห็นแบบแยกส่วนสำหรับ PCB เทียบกับชิปที่จัดเรียงบนหน้าจอมอนิเตอร์
ทั้งคู่ทำงานโดยอัตโนมัติเพื่อจัดตำแหน่ง หยิบขึ้นมา และเปลี่ยน ฯลฯ
ลมร้อนตอนล่างและไออาร์
"1" คือหัวฉีดความร้อนลมร้อนด้านล่าง ซึ่งสามารถปรับแต่งได้ตั้งแต่ 2*2~80*80 มม.
แม้ว่าขนาดสูงสุด 100*100 มม. ที่ทำจากโลหะผสมไททาเนียมจะไม่เป็นสนิม และด้วยแม่เหล็ก
สามารถติดตั้งได้ง่ายและสะดวก นอกจากนี้ยังมีรูปสกรูขนาดเล็กอยู่ตรงกลาง
หัวฉีดนั้นสามารถยึดกับเมนบอร์ดที่มีขนาดใหญ่เมื่อทำความร้อนได้

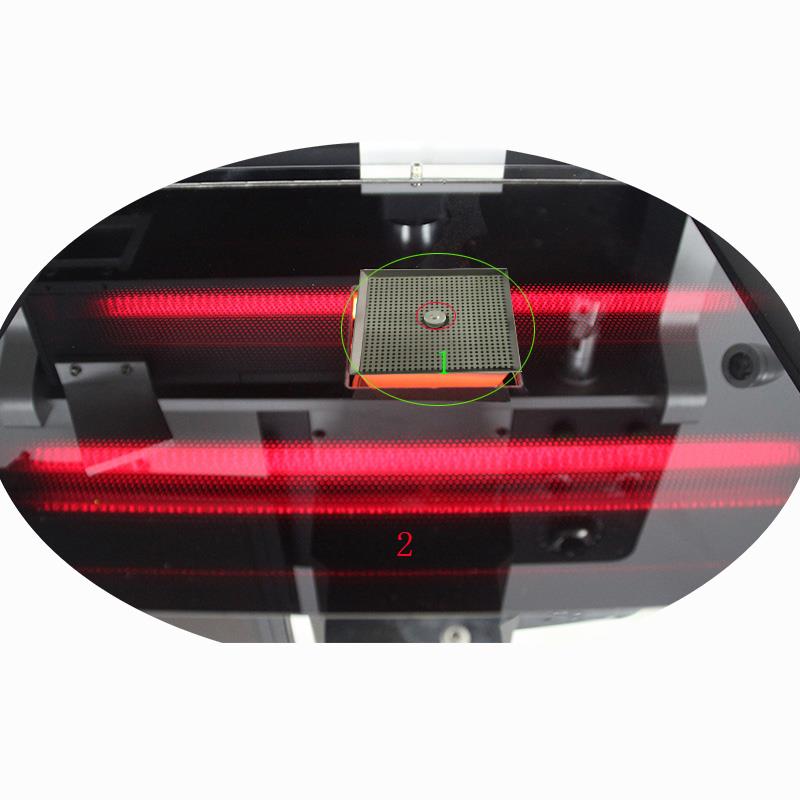

"2" คือโซนอุ่น IR ด้านล่าง และป้องกันด้วยกระจกแบบพิเศษ คาร์บ-
บนท่อความร้อนแกนกลางที่ติดตั้งอยู่ภายใน ซึ่งสามารถปล่อยพลังงานความร้อนได้แม้กระทั่งทำให้มอด-
erboard ได้รับการปกป้องอย่างดีที่สุด

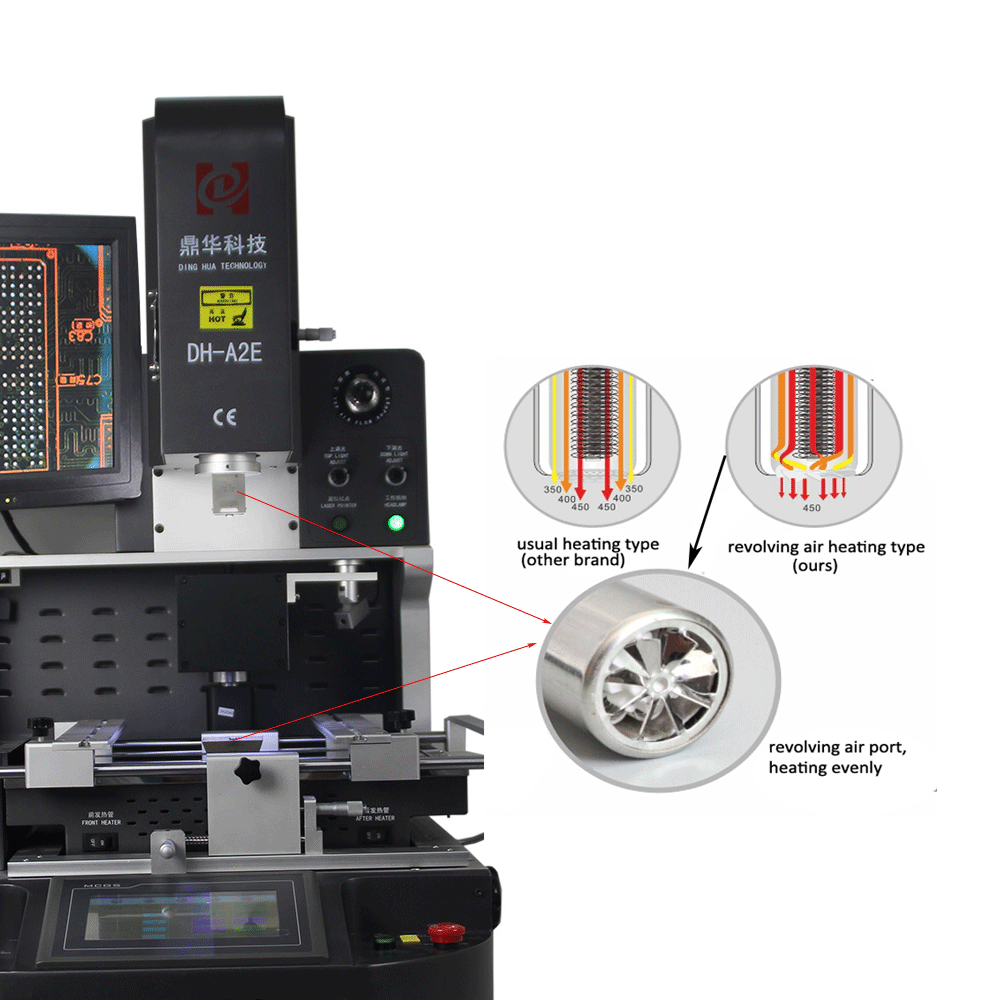

อากาศร้อนอบอ้าว
ฮีตเตอร์ลมร้อน ฮีตเตอร์บน & ล่าง เพื่อให้ลมเข้า-ออก ทำให้ลูกประสานหลอมละลายได้
การบัดกรีหรือการบัดกรีชิปบนเมนบอร์ด
ทำจากวัสดุนำเข้าที่มีคุณสมบัติการไหลของอากาศสม่ำเสมอและความร้อนที่ยาวนาน การใช้งาน
ชีวิตมากกว่า 10 ปี

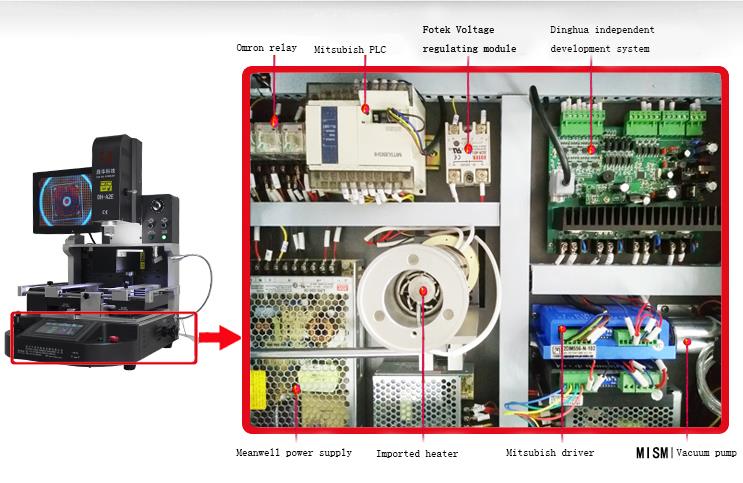

อะไหล่ของเราจัดหาโดยบริษัทที่มีชื่อเสียง
เช่น รีเลย์ Omron, Mitsubish PLC, แหล่งจ่ายไฟ Meanwell เป็นต้น
การบรรจุและการจัดส่ง:

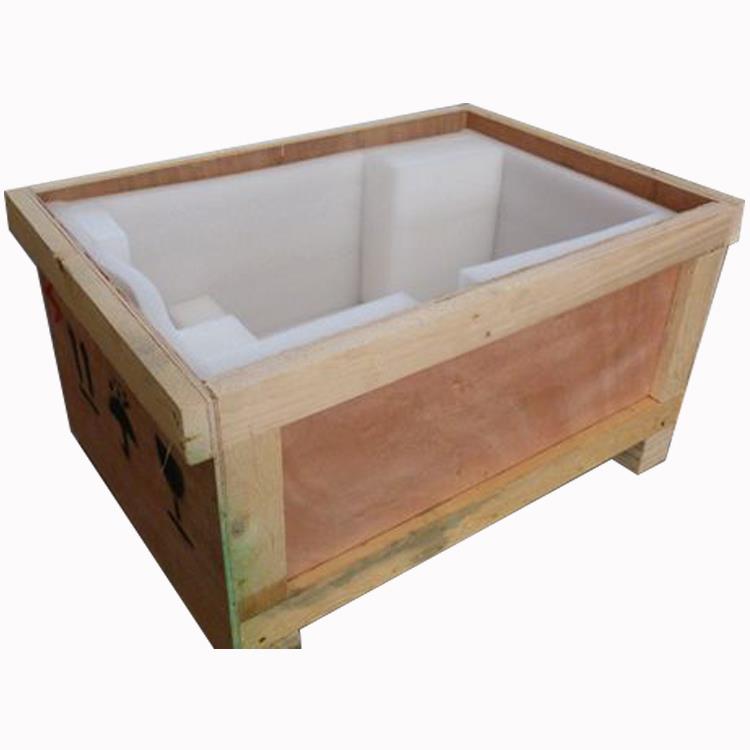

บรรจุด้วยกล่องไม้อัดที่แข็งแรงสำหรับสถานีปรับปรุง BGA
จัดส่งโดย DHL, FedEx, TNT และ SF แต่ยังรวมถึงการขนส่งทางรถไฟทางทะเลหรือทางอากาศ
ขึ้นอยู่กับปริมาณและความต้องการของลูกค้า
