เครื่องมือเชื่อม BGA กำหนดตำแหน่งด้วยเลเซอร์

1.หัวฉีดอากาศร้อน2.k เซ็นเซอร์ควบคุมวงปิด3.สนับสนุนv-ร่องpcb 4.ระบบการจัดตำแหน่งแสงสีhd

ส่งคำถาม

คำอธิบาย

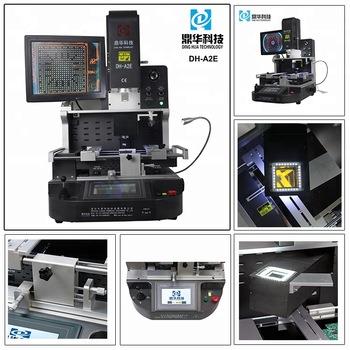

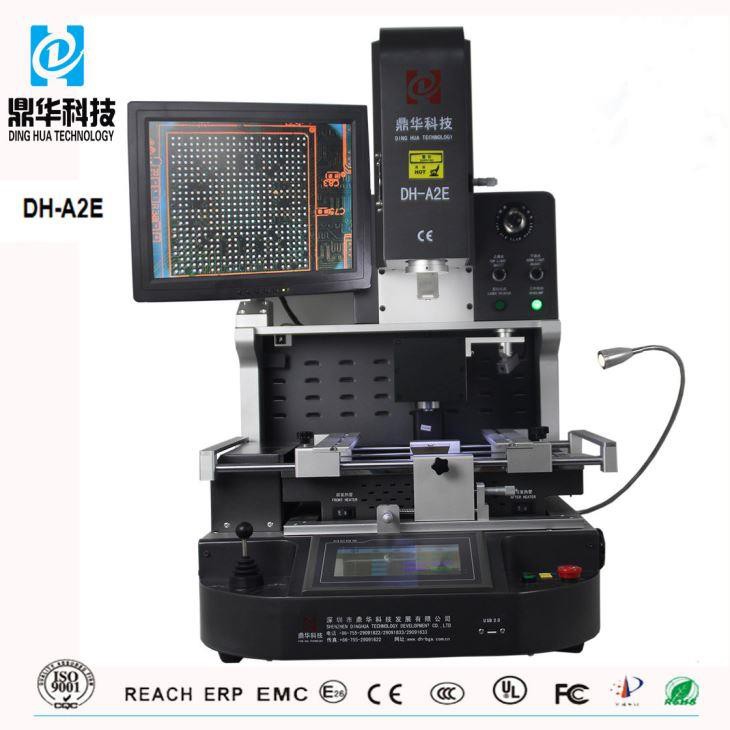

เครื่องมือเชื่อม BGA กำหนดตำแหน่งด้วยเลเซอร์ DH-A2E

การสาธิตการทำงาน:

เครื่องมือเชื่อม BGA กำหนดตำแหน่งด้วยเลเซอร์ถือเป็นสิ่งสำคัญในอุตสาหกรรมอิเล็กทรอนิกส์สำหรับการวางตำแหน่ง การจัดตำแหน่ง และการบัดกรีส่วนประกอบ BGA บน PCB ที่แม่นยำ พวกเขาใช้เทคโนโลยีเลเซอร์เพื่อให้แน่ใจว่ามีการวางตำแหน่งที่แม่นยำ และบูรณาการเข้ากับสถานีทำใหม่เพื่อควบคุมการทำความร้อนและการบัดกรี คุณสมบัติหลัก ได้แก่ ระบบการจัดตำแหน่งด้วยเลเซอร์ เซ็นเซอร์แบบไม่สัมผัส และการควบคุมอุณหภูมิแบบวงปิด ซึ่งเมื่อรวมกันแล้วจะช่วยเพิ่มความแม่นยำและประสิทธิภาพ เครื่องมือเหล่านี้เหมาะอย่างยิ่งสำหรับการซ่อมแซมอุปกรณ์อิเล็กทรอนิกส์ การสร้างต้นแบบ และการผลิตขนาดเล็กที่มีความแม่นยำสูง โดยนำเสนอความคล่องตัวและความน่าเชื่อถือในการจัดการส่วนประกอบ BGA ต่างๆ ในอุปกรณ์อิเล็กทรอนิกส์ขั้นสูง

การแยก BGA Ball และดีบุก

Laser Positioning BGA Welding Tools

ข้อมูลจำเพาะ:

1	กำลังทั้งหมด	5200w
2	เครื่องทำความร้อนอิสระ 3 เครื่อง	ลมร้อนบน 1200w ลมร้อนล่าง 1200w อุ่นอินฟราเรดด้านล่าง 2700w
3	แรงดันไฟฟ้า	AC220V±10% 50/60Hz
4	อะไหล่ไฟฟ้า	หน้าจอสัมผัสขนาด 7 นิ้ว + โมดูลควบคุมอุณหภูมิอัจฉริยะที่มีความแม่นยำสูง + ไดร์เวอร์สเต็ปเปอร์มอเตอร์ + PLC + จอแสดงผล LCD + ระบบ CCD ออปติคัลความละเอียดสูง + การวางตำแหน่งเลเซอร์
5	การควบคุมอุณหภูมิ	K-Sensor วงปิด + การชดเชยอุณหภูมิอัตโนมัติ PID + โมดูลอุณหภูมิ ความแม่นยำของอุณหภูมิภายใน ±2 องศา
6	การวางตำแหน่ง PCB	ร่องตัว V + อุปกรณ์จับยึดอเนกประสงค์ + ชั้นวาง PCB แบบเคลื่อนย้ายได้
7	ขนาด PCB ที่ใช้งานได้	สูงสุด 370x410มม. ต่ำสุด 22x22มม
8	ขนาด BGA ที่ใช้งานได้	2x2มม.~80x80มม
9	ขนาด	600x700x850 มม. (ยาว * สูง * สูง)
10	น้ำหนักสุทธิ	70 กก

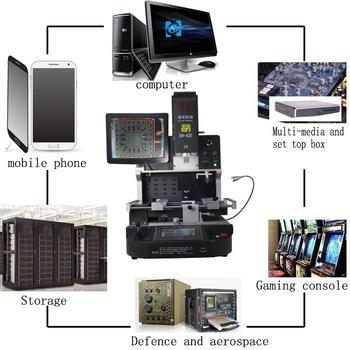

การใช้งาน:

Laser Positioning BGA Welding Tools

ลักษณะเฉพาะ:

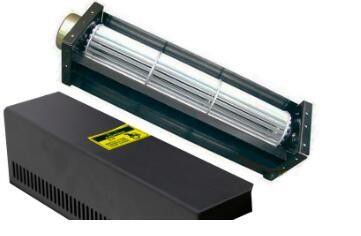

A2E 内部发热系统

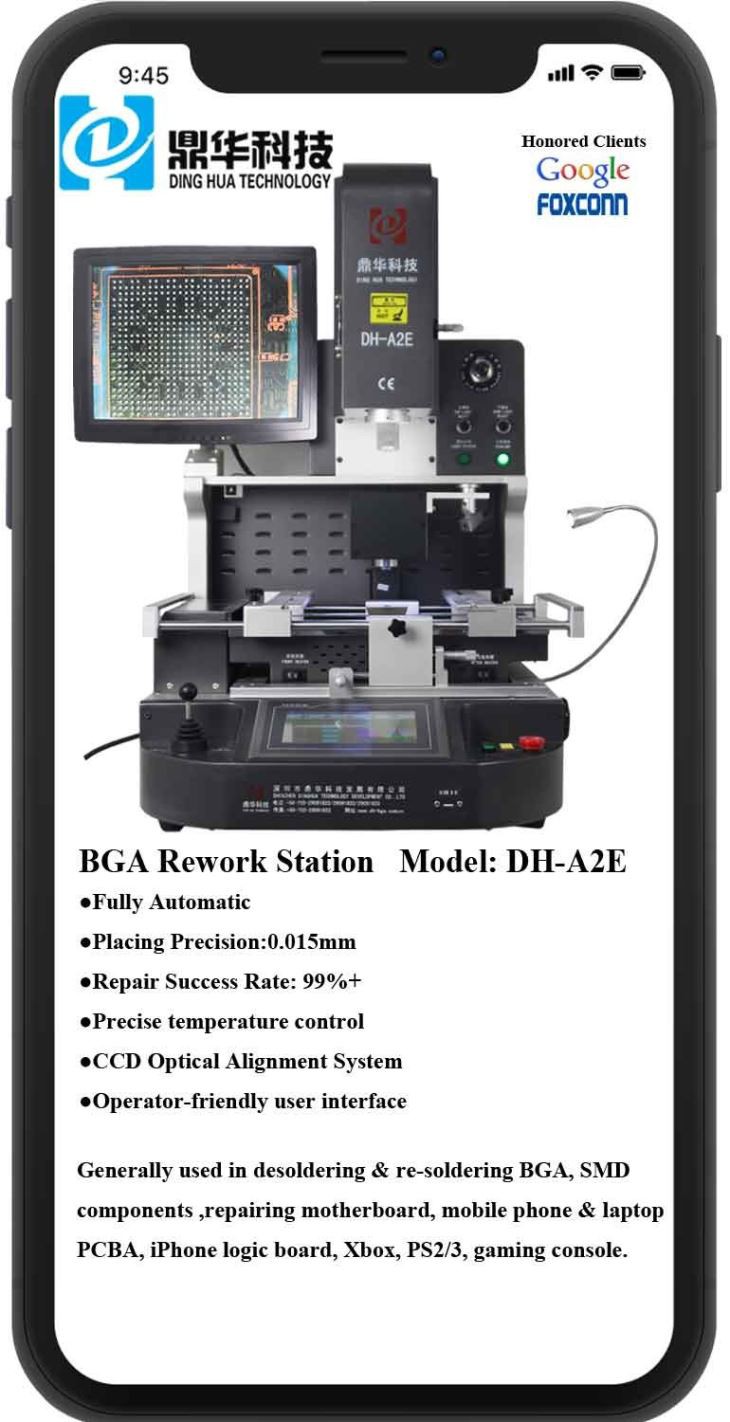

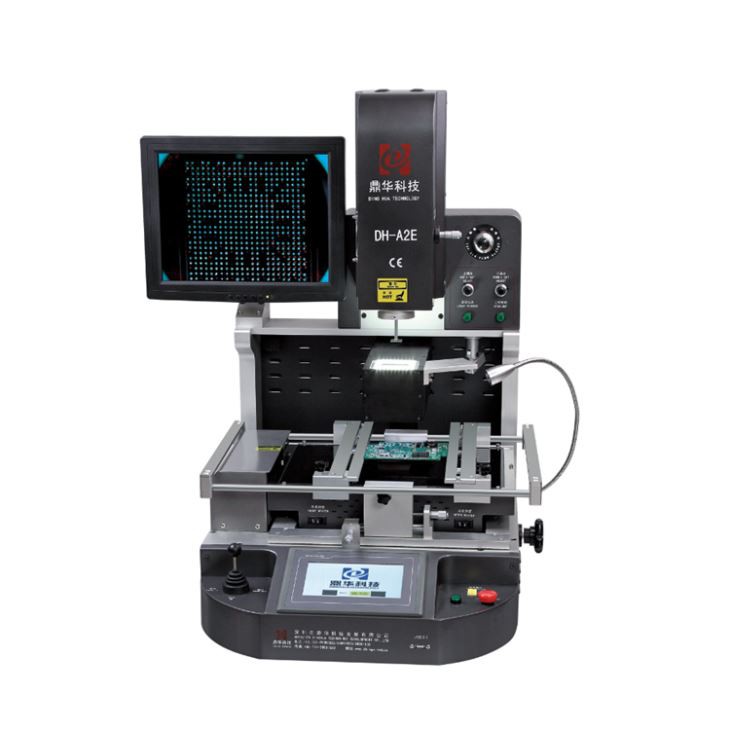

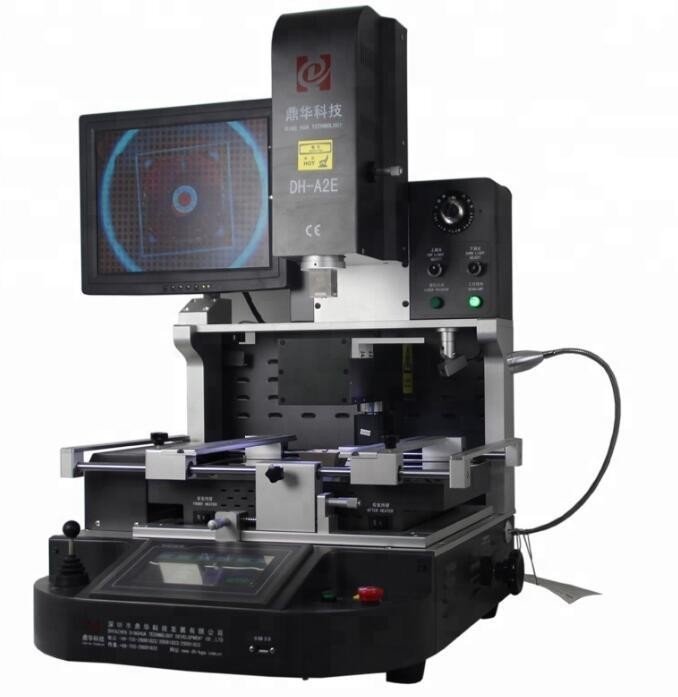

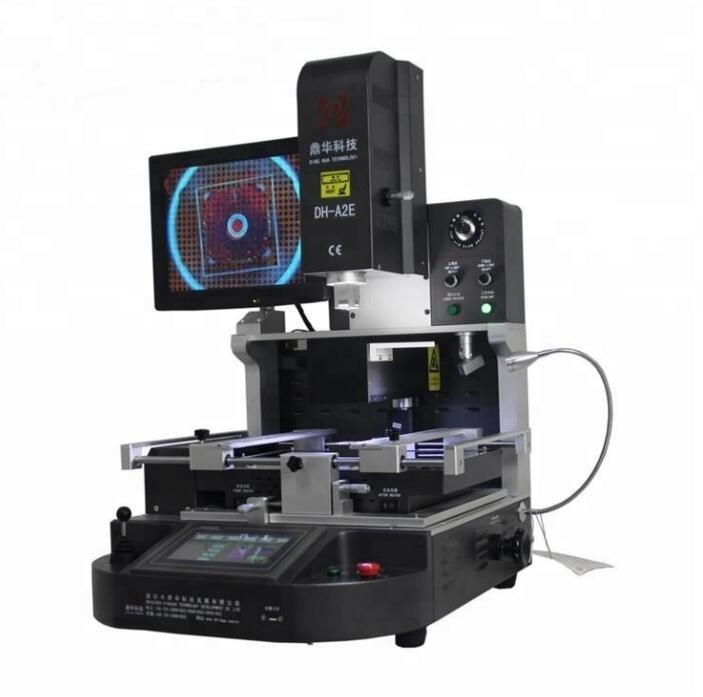

เครื่องมือเชื่อม BGA กำหนดตำแหน่งด้วยเลเซอร์ DH-A2E

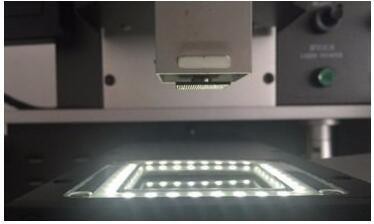

ที่ดีเอช-A2Eเป็นระบบการทำงานซ้ำ BGA ที่ทันสมัยที่สุดในตลาดปัจจุบัน สามารถติดตั้งและถอด BGA, QFN, µBGA/CSP, Flip Chip และ SMD อื่นๆ ได้อย่างง่ายดาย โดดเด่นด้วยเครื่องทำความร้อนด้านบนแบบลมร้อน 1200W และเครื่องทำความร้อนล่วงหน้า IR ด้านล่าง 2700W ช่วยให้คุณประหยัดค่าใช้จ่ายเพิ่มเติมได้หลายพัน ใช้ระบบทำความร้อนอินฟราเรดที่เป็นเอกลักษณ์ในการควบคุมและจ่ายความร้อนอย่างแม่นยำ ปกป้องส่วนประกอบที่อยู่ติดกัน ด้วยการใช้เซ็นเซอร์ความร้อน IR คุณภาพสูงที่พัฒนาขึ้นมาเป็นพิเศษ กระบวนการนี้จะถูกควบคุมอุณหภูมิแบบวงปิดอย่างสมบูรณ์ โดยใช้วิธีการวัดแบบไม่สัมผัส

Product imga2
