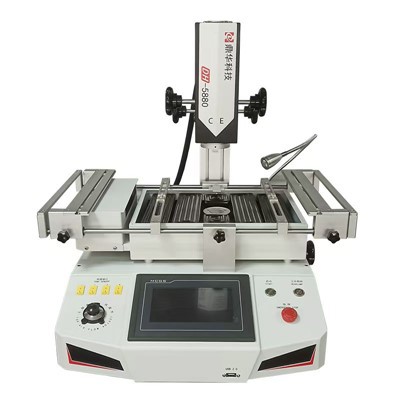

สถานีปรับปรุง PCB



สถานีปรับปรุง PCB คืออะไร?



PCB Rework Station เป็นเครื่องมือซ่อมแซมทางอิเล็กทรอนิกส์เฉพาะทางที่ทำการถอด เปลี่ยน และบัดกรีชิป Ball Grid Array (BGA) และส่วนประกอบ SMT ขั้นสูงอื่นๆ บนแผงวงจรพิมพ์ (PCB) ได้อย่างแม่นยำ นี่คือเหตุผลที่จำเป็นและวิธีการทำงาน



1. ปัญหาที่แก้ไขได้: ชิป BGA (พบในแล็ปท็อป โทรศัพท์ คอนโซลเกม เช่น Xbox เมนบอร์ด) มีลูกบอลบัดกรีจำนวนมากอยู่ใต้ชิปแต่ละตัว ไม่สามารถมองเห็นหรือเข้าถึงได้โดยเครื่องมือบัดกรีมาตรฐานใด ๆ อย่างไรก็ตามการซ่อมแซมหรือเปลี่ยนชิ้นส่วนต้องใช้ความแม่นยำและความร้อนที่ได้รับการควบคุม



2. ฟังก์ชั่นหลัก:



A. การถอด: ให้ความร้อนแก่ชิปและพื้นที่บน PCB ด้านล่างอย่างสม่ำเสมอเพื่อละลายลูกบอลบัดกรีโดยไม่ทำลายชิปหรือ PCB จากนั้นใช้เครื่องดูดสูญญากาศเพื่อดึงชิปออก



B. การเปลี่ยน: หลังจากทำความสะอาดแผ่นบัดกรีแล้ว เพิ่มบัดกรีใหม่ สถานีปรับปรุง BGA สามารถวางชิปได้อย่างถูกต้อง และอุ่นพื้นที่เพื่อสร้างข้อต่อประสาน (reflow)



3. องค์ประกอบหลักและความสามารถ :



การควบคุมความร้อนที่แม่นยำ: ใช้หัวฉีดลมร้อนเพื่อให้ความร้อนมุ่งเน้นไปที่ชิป และมักใช้โซนอุ่นอินฟราเรดเพื่ออุ่น PCB ทั้งหมดอย่างช้าๆ ซึ่งจะช่วยป้องกันการบิดงอเนื่องจากอุณหภูมิที่แตกต่างกันอย่างมาก และช่วยให้โลหะบัดกรีทั้งหมดละลายในคราวเดียว



การทำโปรไฟล์อุณหภูมิ:‌ ช่วยให้การตั้งค่าและเรียลไทม์แสดงโปรไฟล์อุณหภูมิเฉพาะสำหรับประเภทบัดกรีและส่วนประกอบต่างๆ



การจัดตำแหน่ง:‌ มักจะมีตัวชี้เลเซอร์เพื่อจัดตำแหน่งชิปได้อย่างสมบูรณ์แบบระหว่างการวางตำแหน่ง



‌ปากกาดูดจับ:‌ สำหรับการยกเศษร้อนได้อย่างปลอดภัยหลังจากการบัดกรี



‌การควบคุมขั้นสูง:‌ สถานีสมัยใหม่ (เช่น DH-5830) มี ‌หน้าจอสัมผัส‌



‌การตรวจสอบความร้อน:‌ อาจรวมถึง ‌เซ็นเซอร์อุณหภูมิภายนอก‌ เพื่อวัดอุณหภูมิ PCB ได้อย่างแม่นยำ









รายการ	พารามิเตอร์
พาวเวอร์ซัพพลาย	AC220V±10％ 50Hz
กำลังไฟพิกัด	5500W
พลังสูงสุด	1200w
กำลังล่าง	1200w
พลังงานอินฟราเรด	3000w
ปุ่มหมุนอากาศด้านบน-	สำหรับการปรับการไหลของอากาศร้อนด้านบน-(โดยเฉพาะชิปขนาดเล็ก/ใหญ่มาก)
โหมดการทำงาน	จอสัมผัส HD ตั้งค่าระบบดิจิตอล
การจัดเก็บโปรไฟล์อุณหภูมิ	50,000 กลุ่ม
การควบคุมอุณหภูมิ	K เซ็นเซอร์ + วงปิด
การเคลื่อนไหวของเครื่องทำความร้อนด้านบน	ขวา/ซ้าย, หน้า/หลัง, หมุนได้อย่างอิสระ
ความแม่นยำของอุณหภูมิ	±2 องศา
การวางตำแหน่ง	การวางตำแหน่งอัจฉริยะ PCB สามารถปรับได้ในทิศทาง X, Y ด้วย "การรองรับ 5 จุด" + ตัวยึด PCB แบบร่อง V- + อุปกรณ์จับยึดอเนกประสงค์
ขนาดพีซีบี	สูงสุด 410×370 มม. ต่ำสุด 22×22 มม
ชิปบีจีเอ	2x2 - 80x80 มม
ระยะห่างชิปขั้นต่ำ	0.15มม
เซ็นเซอร์อุณหภูมิภายนอก	1 ชิ้น
ขนาด	570*610*570มม
น้ำหนักสุทธิ	35กก
