BGA Reballing Kit PS3 XBOX

ขนาดของเครื่องขนาดเล็ก, โซนอุ่นขนาดใหญ่, IR คู่, หัวบนที่ยืดหยุ่น

ส่งคำถาม

คำอธิบาย

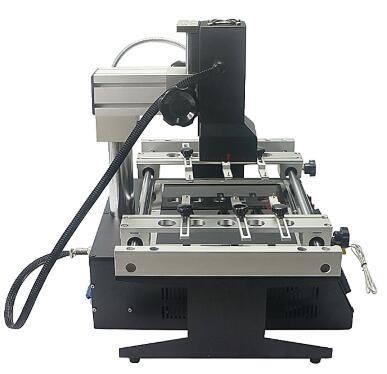

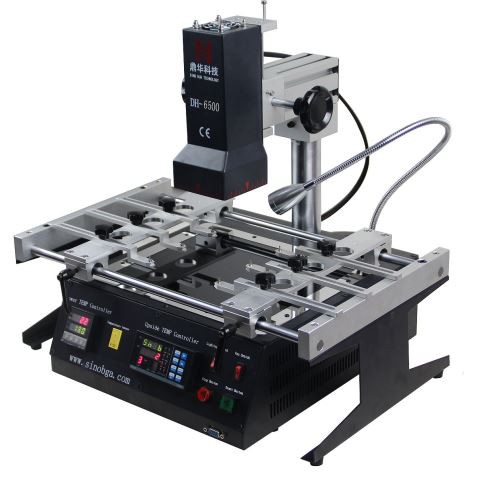

BGA reballing ชุด PS3 XBOX

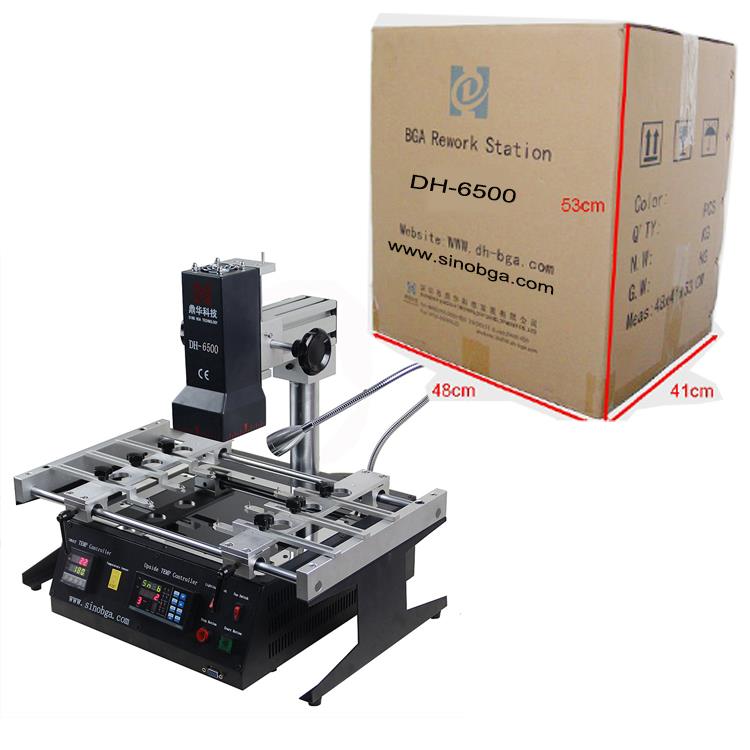

DH-6500 IR Rework station สำหรับเมนบอร์ดแล็ปท็อปมาเธอร์บอร์ดเดสก์ท็อปเซิร์ฟเวอร์มาเธอร์บอร์ดคอมพิวเตอร์อุตสาหกรรมการ์ดเกมทุกประเภทมาเธอร์บอร์ดอุปกรณ์สื่อสารโทรทัศน์แอลซีดีและเมนบอร์ดขนาดใหญ่อื่น ๆ

นวัตกรรมการออกแบบโซลูชั่นที่มีประสิทธิภาพสำหรับสถานีกู้คืนอินฟราเรดมักจะมีความเสี่ยงต่อผลกระทบของการไหลของอากาศ การควบคุมอุณหภูมิที่แม่นยำสามารถจัดการการบัดกรีที่ปราศจากสารตะกั่วได้อย่างง่ายดาย

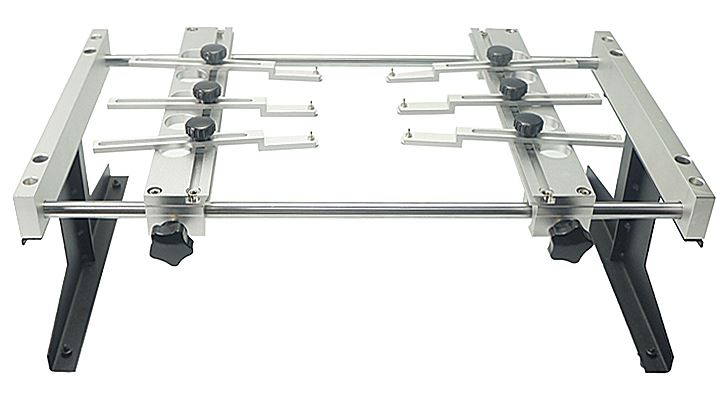

ด้วยร่อง V, คลิปจระเข้และอุปกรณ์ติดตั้งสากลสำหรับชิปต่าง ๆ ที่ติดตั้งบนโต๊ะบัดกรีหรือ desoldering

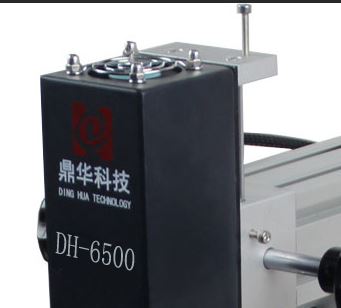

ส่วนบนสามารถปรับให้สูงขึ้นหรือต่ำลงได้ทั้งซ้ายหรือขวาซึ่งสะดวกมากสำหรับการบัดกรีหรือการบัดกรีส่วนประกอบ

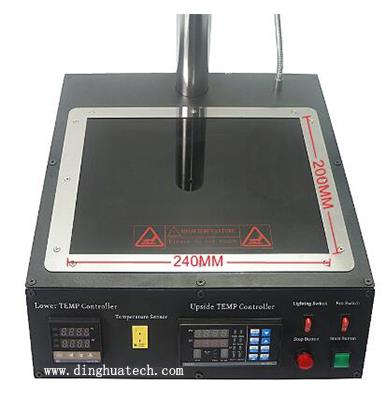

ir preheating

โซนความร้อนอินฟราเรดพื้นที่ทำความร้อน: 240 * 200 มม. ใช้กับ PCB 300 * 360 มม. เช่นทีวีคอนโซลเกมและอุปกรณ์สื่อสารอื่น ๆ

2. รายละเอียดของ BGA reballing ชุด PS3 XBOX

คุณสมบัติของ BGA reballing kit PS3 XBOX
พลังงานทั้งหมด	2300W
เครื่องทำความร้อนยอดนิยม	450W
เครื่องทำความร้อนด้านล่าง	1800W
อำนาจ	AC110 ~ 220V ± 10％ 50 / 60Hz
การเคลื่อนไหวของหัวส่วนบน	ขึ้น / ลงหมุนได้อย่างอิสระ
โคมไฟ	ไต้หวันนำแสงทำงานปรับมุมใด ๆ 5W
การเก็บรักษา	เก็บโปรไฟล์อุณหภูมิ 10 กลุ่ม
การวางตำแหน่ง	รองรับ V-groove, PCB สามารถปรับได้ในทิศทาง X, Y พร้อมชุดติดตั้งภายนอกที่เป็นสากล
การควบคุมอุณหภูมิ	K-TYPE, วงปิด
ความแม่นยำของอุณหภูมิ	± 2 ℃
ขนาด PCB	สูงสุด 300 * 360 มม. Min20mmⅹ20mm
น้ำหนัก	16kg

3. BGA ชิป desoldering และเครื่องบัดกรี

ซ่อมมือถือ

4. คุณสมบัติของผลิตภัณฑ์ BGA ชิปเครื่องบัดกรี

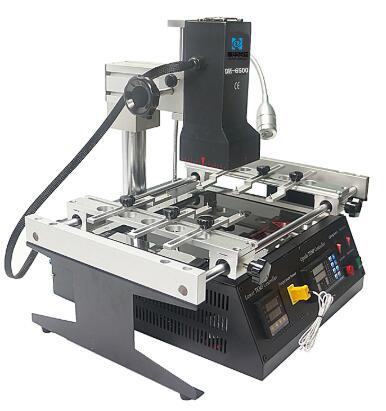

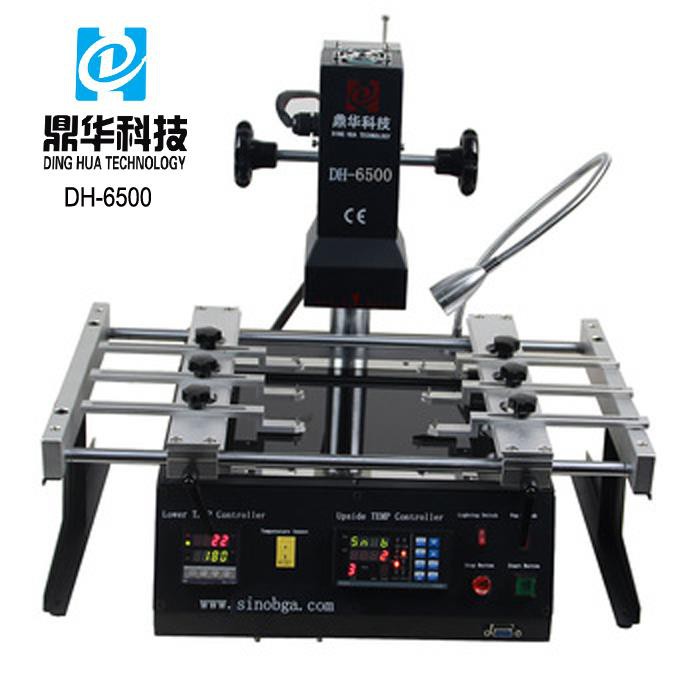

DH-6500 เป็นศูนย์ซ่อมอินฟราเรดกึ่งอัตโนมัติสากลที่มีการซิงโครไนซ์ PC และการปล่อยเซรามิกสำหรับซ่อม CBGA, CCGA, CSP, QFN, MLF, PGA และส่วนประกอบอีพ็อกซี่ µBGA ทั้งหมด การติดตั้งโพรไฟล์อุณหภูมิต่าง ๆ ช่วยให้คุณเลือกโหมดการบัดกรีที่ต้องการเมื่อใช้หัวแร้งอื่นรวมถึงแบบไม่มีตะกั่ว

ลักษณะ

ซ่อมคอมเพล็กซ์สำหรับมาเธอร์บอร์ดของแล็ปท็อปพีซีบอร์ดเซิร์ฟเวอร์คอมพิวเตอร์อุตสาหกรรมเกมคอนโซลทุกประเภทบอร์ดสื่อสารอุปกรณ์โทรทัศน์ที่มีจอ LCD และงานอื่น ๆ ที่มีบอร์ด BGA ขนาดใหญ่

เหมาะสำหรับการบัดกรีและซ่อม CBGA, CCGA, CSP, QFN, MLF, PGA และอีพ็อกซี่ทุกชนิด µBGA

ใช้สำหรับการบัดกรีไร้สารตะกั่วและตะกั่ว

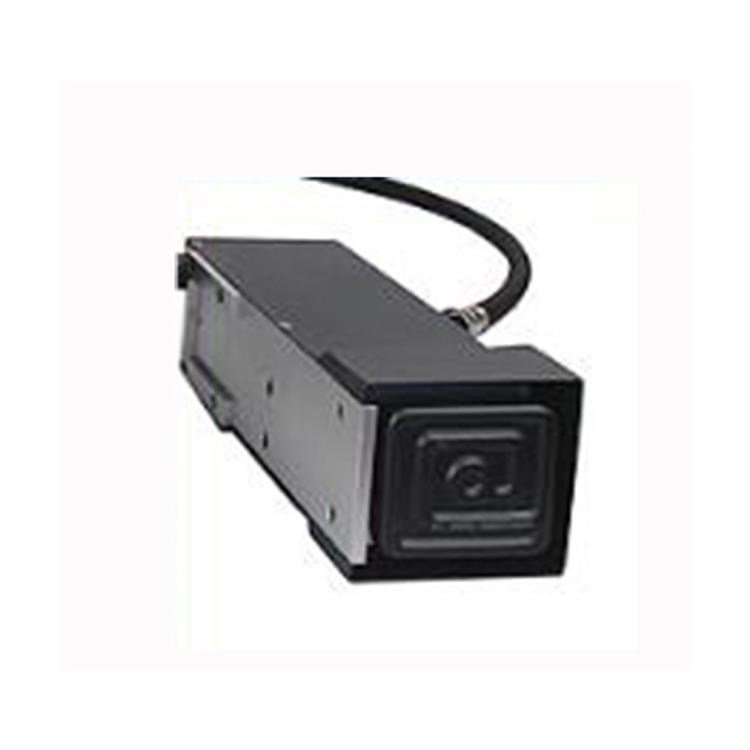

ใช้เทคโนโลยีการบัดกรีอินฟราเรดขั้นสูง

ใช้เทอร์โมคับเปิลแบบ K เพื่อการหาอุณหภูมิที่แม่นยำยิ่งขึ้น

เทคโนโลยีการควบคุมอุณหภูมิพร้อมคำแนะนำสำหรับการควบคุมอุณหภูมิที่แม่นยำและการกระจายความร้อนที่สม่ำเสมอ

กระบวนการรื้อถอนใช้เวลาเพียงประมาณ 5 นาที

อุณหภูมิสูงสุดถึง 350 ° C

ความสามารถในการเชื่อมต่อกับพีซีหรือแล็ปท็อปผ่านอินเตอร์เฟส USB และการควบคุมโดยใช้ซอฟต์แวร์ "IRSOFT"

ความสามารถในการตั้งอุณหภูมิ 8 ตำแหน่งและรักษาอุณหภูมิ 8 ตำแหน่ง

ความสามารถในการจัดเก็บ 10 อุณหภูมิในเวลาเดียวกัน

รวมถึงซีดีพร้อมไกด์และวิดีโอสาธิต

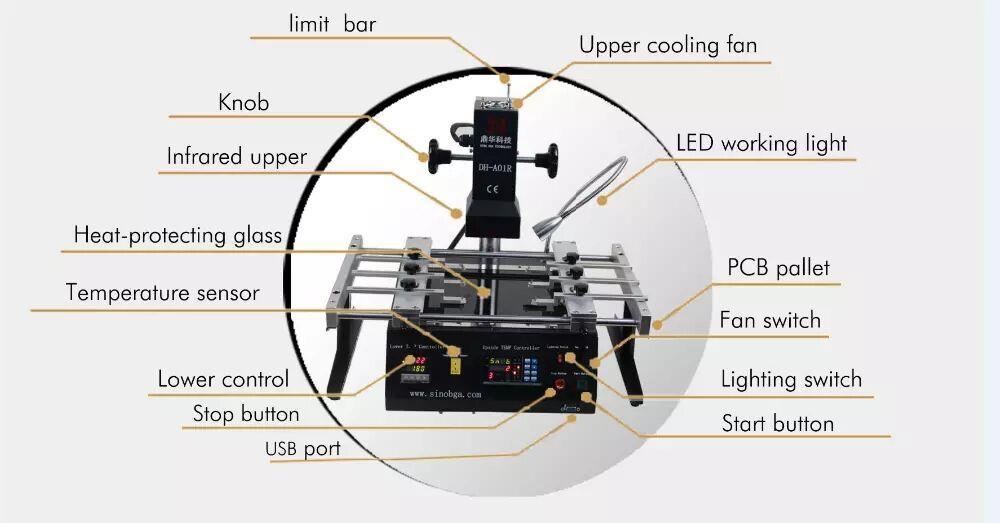

5. รายละเอียดผลิตภัณฑ์ของสถานีปรับปรุงแป้นพิมพ์

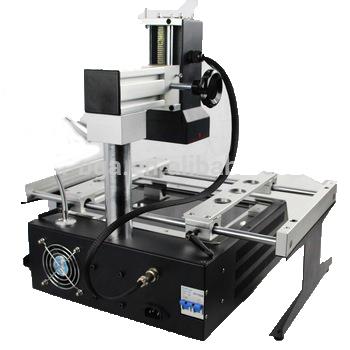

พัดลมระบายความร้อน

หลังจากทำความร้อนเสร็จแล้วให้เปิดพัดลมกำลังสูงเพื่อทำให้บอร์ด PCB เย็นลงเพื่อหลีกเลี่ยงการเสียรูปของบอร์ด PCB

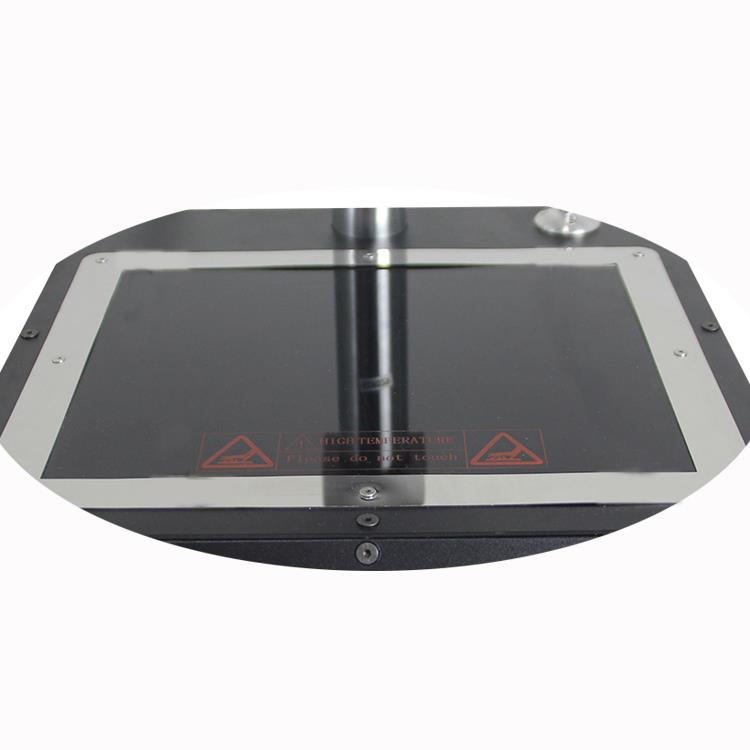

โซนอุณหภูมิ

โซนอุณหภูมิที่อุ่นขึ้นใช้แผ่นความร้อนเซรามิกของไต้หวันเพื่อทำให้แผ่น PCB นั้นอุ่นขึ้น หลีกเลี่ยงการทำให้บอร์ด PCB อ่อนลงเนื่องจากความร้อนไม่สม่ำเสมอ เพิ่มกระจกที่รุนแรงบนกระดานเพื่อหลีกเลี่ยงเศษเล็กเศษน้อยจากการหล่นและการเผา
