เครื่อง BGA สำหรับมือถือ

เครื่อง BGA สำหรับมือถือ



สถานีปรับปรุง BGA รวมถึงเครื่องซ่อม SMT พื้นฐานของเครื่องคือ: การใช้อากาศร้อนและ

วิธีการทำความร้อนแบบไฮบริดอินฟราเรด เทคโนโลยีการจัดตำแหน่งแสงเพื่อให้เกิดการบูรณาการ

การทำงานซ้ำของการถอดประกอบชิป BGA ประกอบและเชื่อมโดยอัตโนมัติ



การก้าวนำหน้าในโลกที่เปลี่ยนแปลงไปอย่างรวดเร็วของโทรศัพท์มือถือและอุปกรณ์อิเล็กทรอนิกส์จำเป็นต้องเตรียมตัวให้พร้อม

เครื่องมือใหม่ล่าสุดและล้ำหน้าที่สุด หนึ่งในเครื่องมือเหล่านั้นคือเครื่อง BGA สำหรับการซ่อมโทรศัพท์มือถือ
BGA ย่อมาจาก Ball Grid Array ซึ่งเป็นแพ็คเกจที่ใช้สำหรับวงจรรวมในโทรศัพท์มือถือและอื่นๆ

อิเล็กทรอนิกส์. เทคโนโลยีที่ซับซ้อนเหล่านี้ต้องใช้เครื่องจักรเฉพาะทางเพื่อการซ่อมแซมและบำรุงรักษาที่เหมาะสม

และนั่นคือที่มาของเครื่องจักร BGA

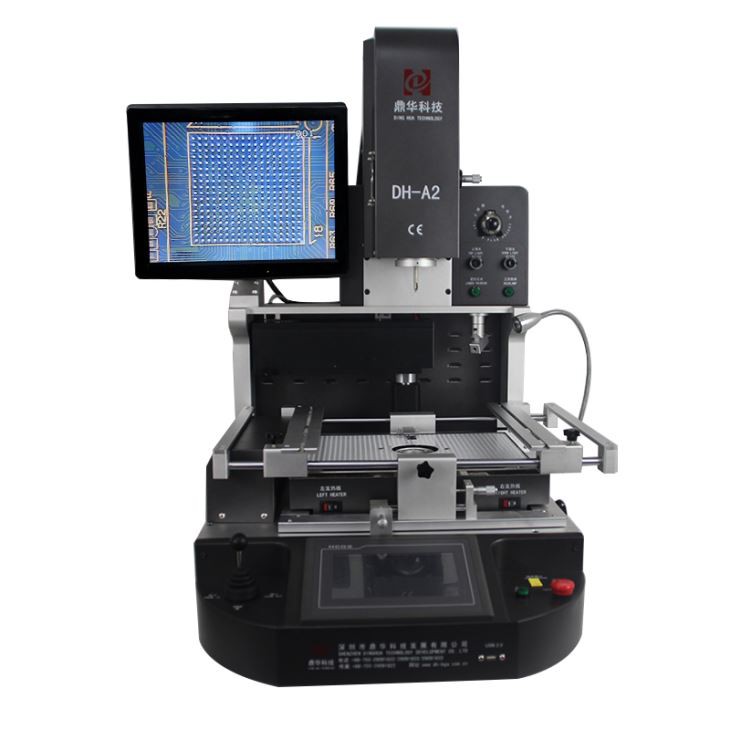

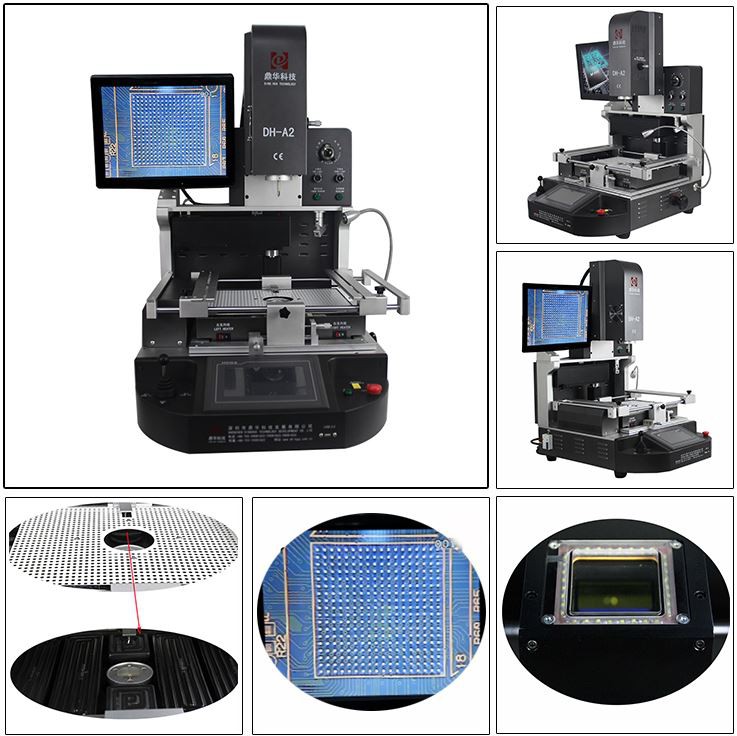

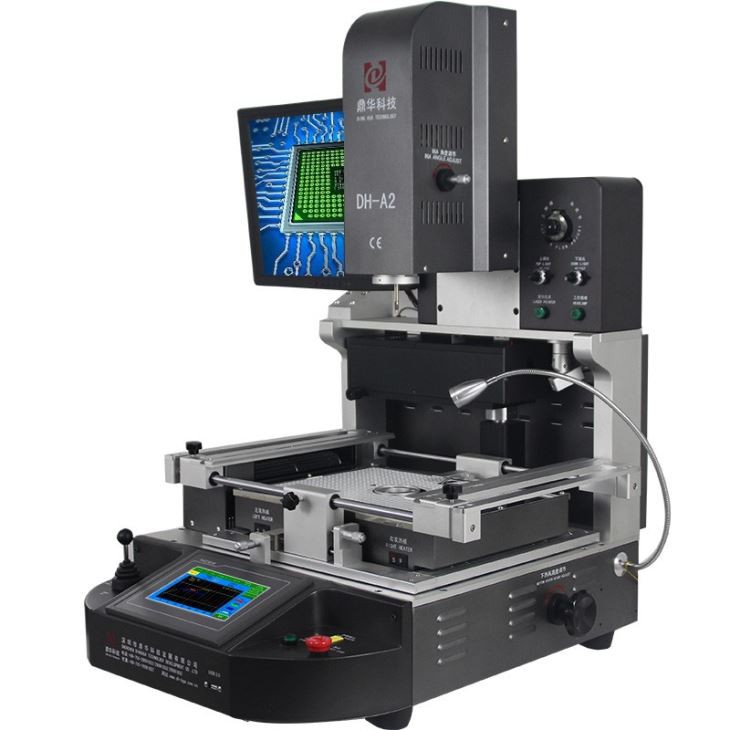

สถานีปรับปรุง BGA DH-A2 มุมมองและชิ้นส่วนต่างๆ

เครื่อง BGA ได้รับการออกแบบมาเป็นพิเศษสำหรับการซ่อมแซมและเปลี่ยนส่วนประกอบ BGA ในโทรศัพท์มือถือ

พวกเขาใช้ระบบทำความร้อนและความเย็นที่ซับซ้อนเพื่อถอดส่วนประกอบที่เสียหายออกและติดตั้งชิ้นใหม่

ได้อย่างลงตัว



สถานีซ่อม SMT DH-A2 สามารถใช้สำหรับจัดเก็บข้อมูล โทรศัพท์มือถือ คอมพิวเตอร์ และมัลติมีเดียและกล่องรับสัญญาณ แม้ว่าการป้องกันและการบินและอวกาศ ฯลฯ



1. การประยุกต์ใช้เครื่อง BGA สำหรับมือถือ

หากต้องการบัดกรี หยิบ เปลี่ยน และบัดกรีชิปประเภทอื่นโดยอัตโนมัติ:

BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, ชิป LED และอื่นๆ



2. คุณสมบัติผลิตภัณฑ์ของเครื่อง BGA สำหรับมือถือ

* มีอายุการใช้งานที่มั่นคงและยาวนาน (ออกแบบมาสำหรับการใช้งาน 15 ปี)

* สามารถซ่อมแซมเมนบอร์ดต่าง ๆ ได้ด้วยอัตราความสำเร็จสูง

* มีการควบคุมอุณหภูมิความร้อนและความเย็นอย่างเข้มงวด

* มีระบบการจัดตำแหน่งด้วยแสง: ติดตั้งได้อย่างแม่นยำภายใน 0.01 มม

* ใช้งานง่าย ใครๆ ก็สามารถเรียนรู้การใช้งานได้ภายใน 30 นาที

ไม่จำเป็นต้องมีทักษะพิเศษ



3. ข้อกำหนดของเครื่อง BGA สำหรับมือถือ



แหล่งจ่ายไฟ	110~240V 50/60Hz
อัตรากำลัง	5400W
ระดับอัตโนมัติ	บัดกรี, บัดกรี, หยิบและเปลี่ยน,
CCD แบบออปติคัล	แยกการมองเห็น ทำให้เป็นจุดที่ถ่ายภาพบนหน้าจอมอนิเตอร์
แหล่งจ่ายไฟ	มีนเวลล์ (TW)
ระยะห่างของชิป	0.15 มม

หน้าจอสัมผัส	เส้นโค้งอุณหภูมิแบบเรียลไทม์
มีขนาด PCBA	10*10~400*420มม
ขนาดชิป	1*1~80*80มม
น้ำหนัก	ประมาณ 74 กก
การบรรจุหรี่ลง	82*77*82ซม



4. รายละเอียดของเครื่อง BGA สำหรับมือถือ

ประโยชน์ของการใช้เครื่อง BGA สำหรับการซ่อมโทรศัพท์มีมากมาย ประการแรก ช่วยประหยัดเวลาและพลังงาน

โดยการลดความจำเป็นในการใช้แรงงานคน โดยใช้วิธีการแบบดั้งเดิม ช่างเทคนิคจะใช้ปืนความร้อน

เพื่อละลายและถอดส่วนประกอบ BGA ซึ่งต้องใช้มือที่มั่นคงและการฝึกฝนอย่างมาก

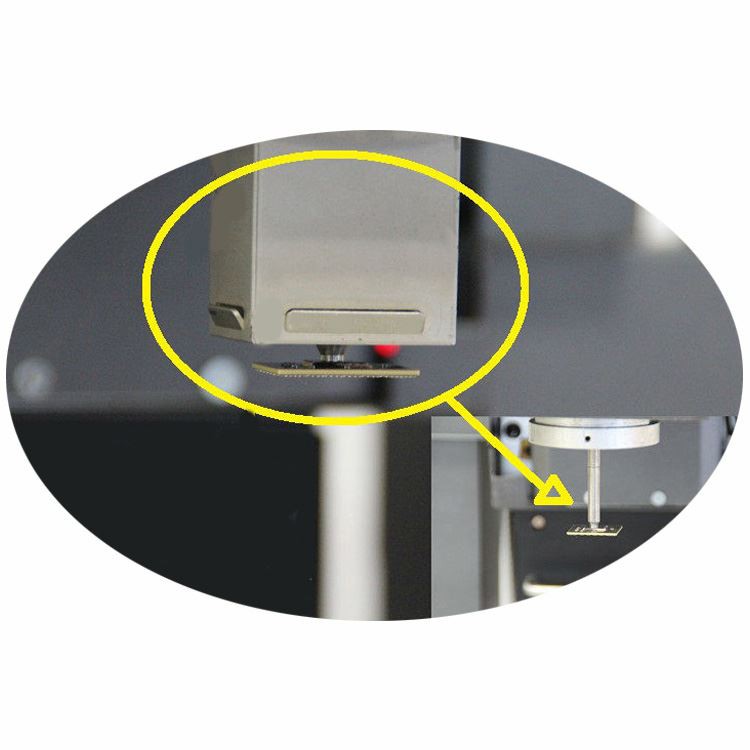

1. ติดตั้งลมร้อนด้านบนและตัวดูดสุญญากาศเข้าด้วยกันซึ่งสะดวกในการหยิบชิป / ส่วนประกอบสำหรับการจัดแนว



2. CCD แบบออปติคัลพร้อมการมองเห็นแบบแยกสำหรับจุดเหล่านั้นบนชิปเทียบกับมาเธอร์บอร์ดที่ถ่ายภาพบนหน้าจอมอนิเตอร์

การลงทุนในเครื่อง BGA สำหรับการซ่อมโทรศัพท์มือถืออาจเป็นตัวเปลี่ยนเกมสำหรับธุรกิจของคุณ

คุณสามารถเพิ่มประสิทธิภาพของกระบวนการซ่อมแซมและปรับปรุงคุณภาพการซ่อมแซมของคุณได้

ความพึงพอใจของลูกค้าและขยายธุรกิจของคุณ

3. หน้าจอแสดงผลสำหรับชิป (BGA, IC, POP และ SMT ฯลฯ ) เทียบกับจุดของเมนบอร์ดที่ตรงกันก่อนที่จะบัดกรี

นอกจากนี้ เครื่องจักร BGA ยังให้ความแม่นยำและเที่ยงตรงมากขึ้น ซึ่งช่วยปรับปรุงคุณภาพการซ่อมแซม





4. 3 โซนทำความร้อน อากาศร้อนบน อากาศร้อนล่าง และโซนอุ่น IR ใช้งานได้ตั้งแต่ขนาดเล็กถึง

เมนบอร์ด iPhone รวมถึงคอมพิวเตอร์และเมนบอร์ดทีวี ฯลฯ

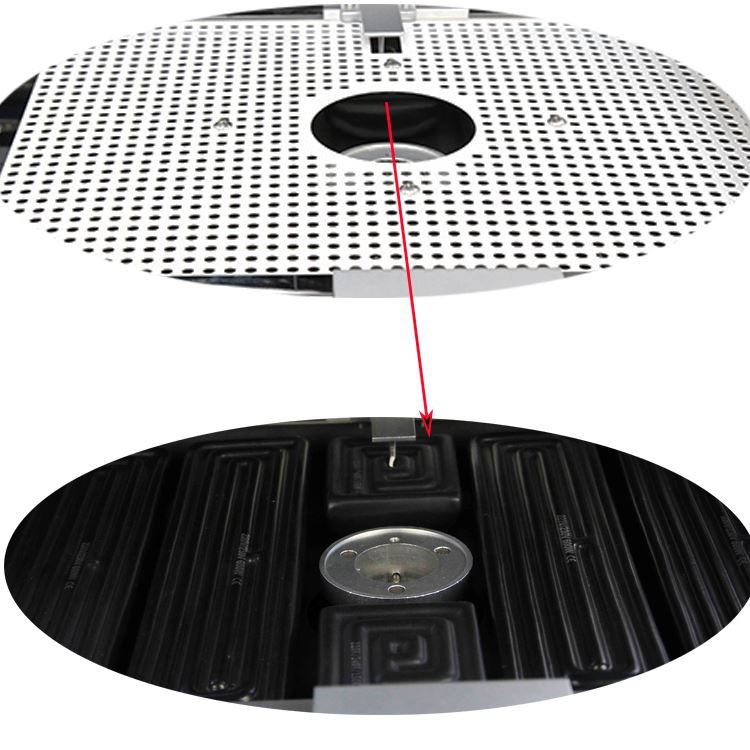

5. โซนอุ่น IR หุ้มด้วยตาข่ายเหล็ก ซึ่งทำให้องค์ประกอบความร้อนสม่ำเสมอและปลอดภัยยิ่งขึ้น

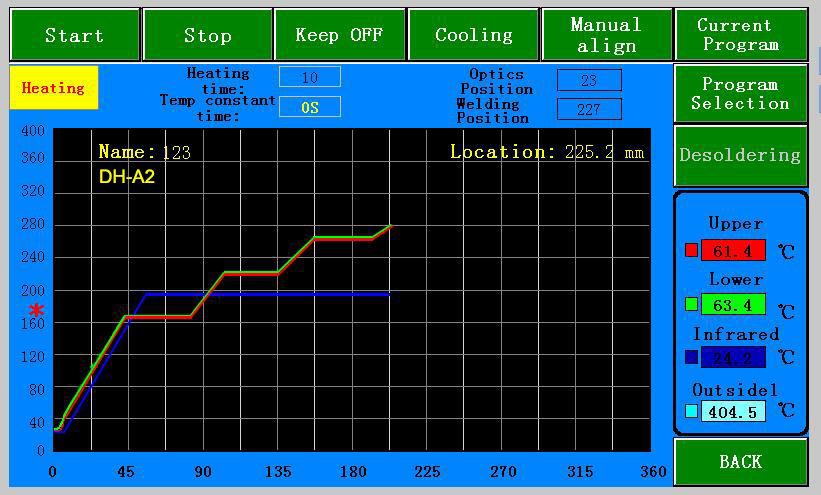

6. อินเตอร์เฟซการดำเนินงานสำหรับการตั้งเวลาและอุณหภูมิ สามารถจัดเก็บโปรไฟล์อุณหภูมิได้มากเท่า

50,000 กลุ่ม

ในทางตรงกันข้าม เครื่อง BGA สามารถตั้งโปรแกรมเพื่อทำให้กระบวนการทั้งหมดเป็นแบบอัตโนมัติ ซึ่งช่วยประหยัดเวลาและลดขนาดลง

ความเสี่ยงของข้อผิดพลาดที่มีค่าใช้จ่ายสูง









5. เหตุใดจึงเลือกเครื่อง BGA ของเราสำหรับมือถือ

สรุปว่าหากคุณทำธุรกิจซ่อมมือถือหรือต้องการเข้าสู่วงการ

การลงทุนในเครื่องจักร BGA ถือเป็นการตัดสินใจที่ชาญฉลาด ด้วยเทคโนโลยีขั้นสูงและความคล่องตัว

กระบวนการนี้สามารถยกระดับธุรกิจของคุณไปอีกระดับได้



6. ใบรับรองสถานี reballing BGA rework

ใบรับรอง UL, E-MARK, CCC, FCC, CE ROHS ในขณะเดียวกัน เพื่อปรับปรุงและทำให้ระบบคุณภาพสมบูรณ์แบบ

Dinghua ได้ผ่านการรับรองการตรวจสอบในสถานที่ของ ISO, GMP, FCCA, C-TPAT

7. การบรรจุและจัดส่งสถานี reballing ของ BGA rework



8. การจัดส่งเครื่อง BGA สำหรับมือถือ

DHL, TNT, FEDEX, SF, การขนส่งทางทะเลและสายพิเศษอื่น ๆ ฯลฯ หากคุณต้องการเงื่อนไขการจัดส่งอื่น

กรุณาบอกเรา.เราจะสนับสนุนคุณ



9. เงื่อนไขการชำระเงิน

โอนเงินผ่านธนาคาร, Western Union, บัตรเครดิต

โปรดบอกเราหากคุณต้องการความช่วยเหลืออื่น ๆ

10. คู่มือการใช้งานเครื่อง BGA สำหรับมือถือ DH-A2

11. ความรู้ที่เกี่ยวข้องกับเครื่อง BGA สำหรับมือถือ

คำอธิบายวิธีการพื้นฐานของการใช้สถานีปรับปรุง BGA สำหรับการถอดบัดกรี:

1. การเตรียมการซ่อมแซม: หากต้องการซ่อมแซมชิป BGA ให้กำหนดหัวฉีดอากาศที่จะใช้

2. ตั้งอุณหภูมิการขจัดบัดกรีและจัดเก็บเพื่อให้สามารถเรียกใช้ได้โดยตรงเมื่อได้รับการซ่อมแซมในภายหลัง

3. สลับไปที่โหมดถอดชิ้นส่วนบนอินเทอร์เฟซหน้าจอสัมผัส คลิกปุ่มซ่อมแซม หัวทำความร้อน

จะลงมาให้ความร้อนแก่ชิป BGA โดยอัตโนมัติ

4. หลังจากที่เส้นโค้งอุณหภูมิของสถานีทำใหม่เสร็จสิ้น หัวดูดจะเลือกโดยอัตโนมัติ

ขึ้นชิป BGA จากนั้นหัวตำแหน่งจะดูด BGA ไปที่ตำแหน่งเริ่มต้น ผู้ประกอบการสามารถ

เชื่อมต่อชิป BGA กับกล่องวัสดุ การกำจัดบัดกรีเสร็จสิ้น

นี่คือวิธีการขจัดบัดกรีโดยใช้สถานีปรับปรุง BGA การใช้บัดกรีในการวางตำแหน่งไม่ใช่เรื่องยาก

และการเชื่อม เรามีคู่มือการใช้งาน แผ่นซีดี และเครื่องจัดส่งให้คุณพร้อมกัน เพียงปฏิบัติตามคำแนะนำ

คู่มือ หากสะดวกก็สามารถเรียนที่บริษัทเราได้ฟรีเช่นกัน แน่นอนว่าเรายังมีบริการวิดีโอสอนอีกด้วย

การแนะแนวในต่างประเทศ และอื่นๆ
