สถานี Reballing สถานี Rework Ir สถานี Reflow
US $2999.00-$21099.00 / ชิ้น1 ชิ้นขั้นต่ำ Order ขนาด: 790*600*950 มม. น้ำหนัก: 95 กก ความจุ: 6800 W Current: 20A แรงดันไฟฟ้า: AC 110 ~ 240 V ± 10% 50/60Hz Rated Duty Cycle: 95%
คำอธิบาย

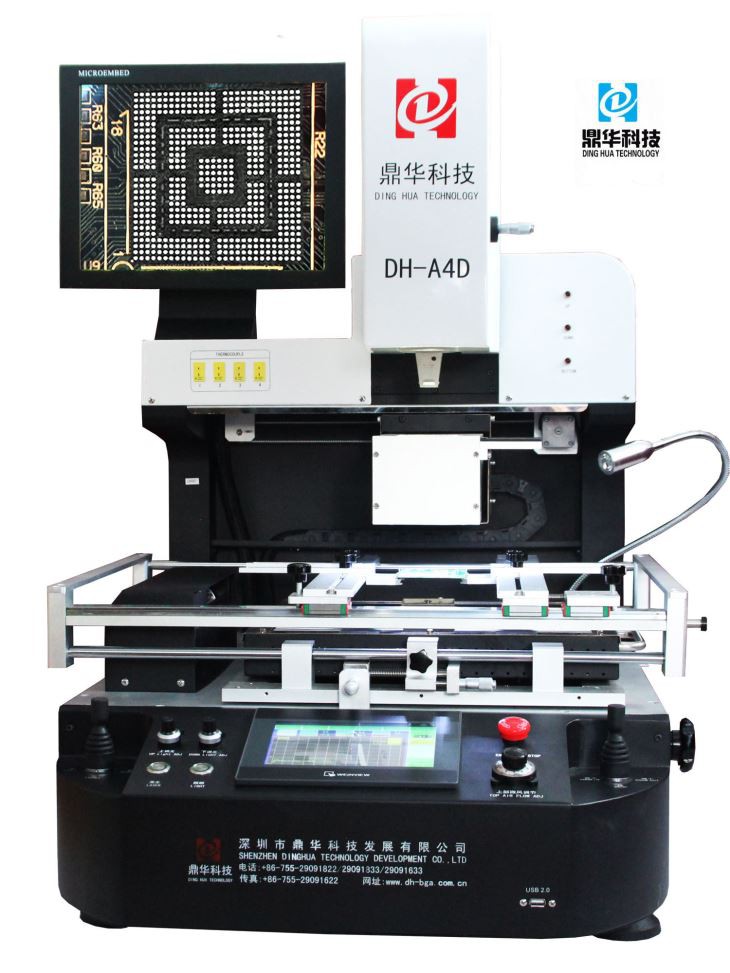

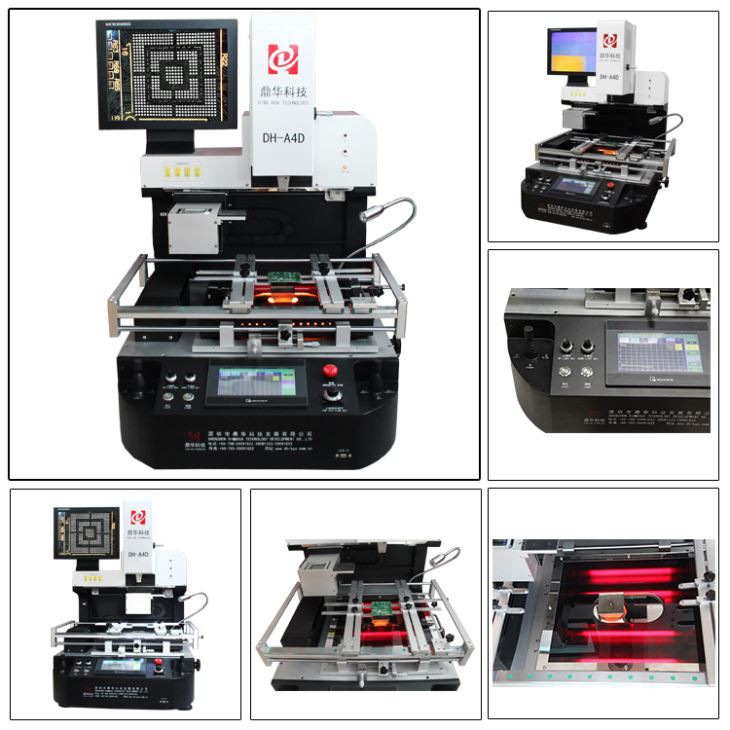

ปลายไฮเทค DH-A4D พร้อมชุดประกอบคุณภาพพิเศษการจัดตำแหน่งแสงอัจฉริยะ BGA rework station
ข้อมูลจำเพาะ
|
กำลังทั้งหมด |
6800W |
|
เครื่องทำความร้อนยอดนิยม |
1200W |
|
เครื่องทำความร้อนด้านล่าง |

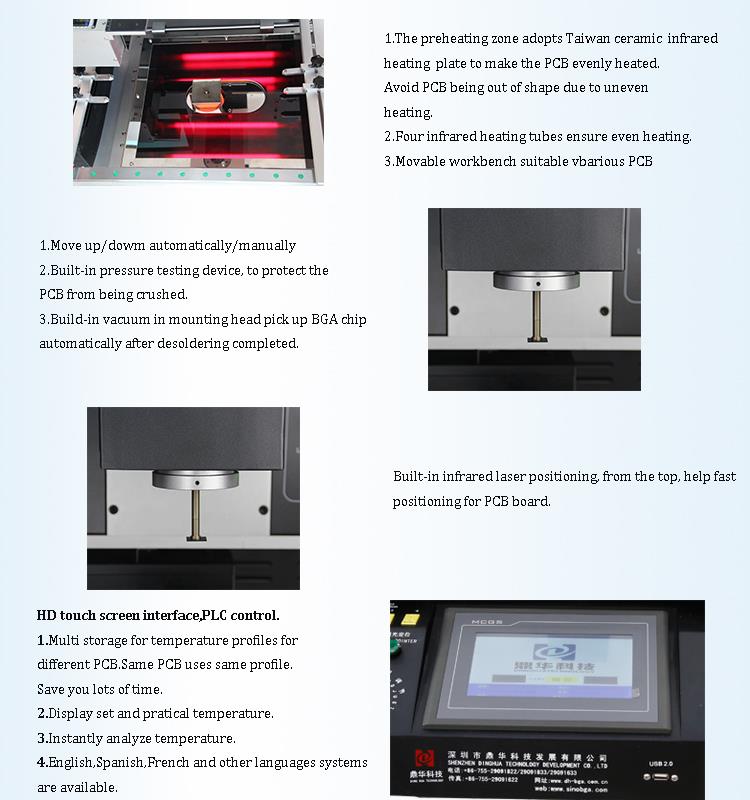

1200W ที่ 2, ฮีตเตอร์อินฟราเรด IR ของเยอรมันที่ 3 4200W |
|
แรงดันไฟฟ้า |
AC220V/110V ±10% 50Hz/60Hz |
|
โหมดการทำงาน |
การทำงานของจอยสติ๊กคู่ การวางตำแหน่งอัตโนมัติ การบัดกรี การระบายความร้อน และการบูรณาการ |
|

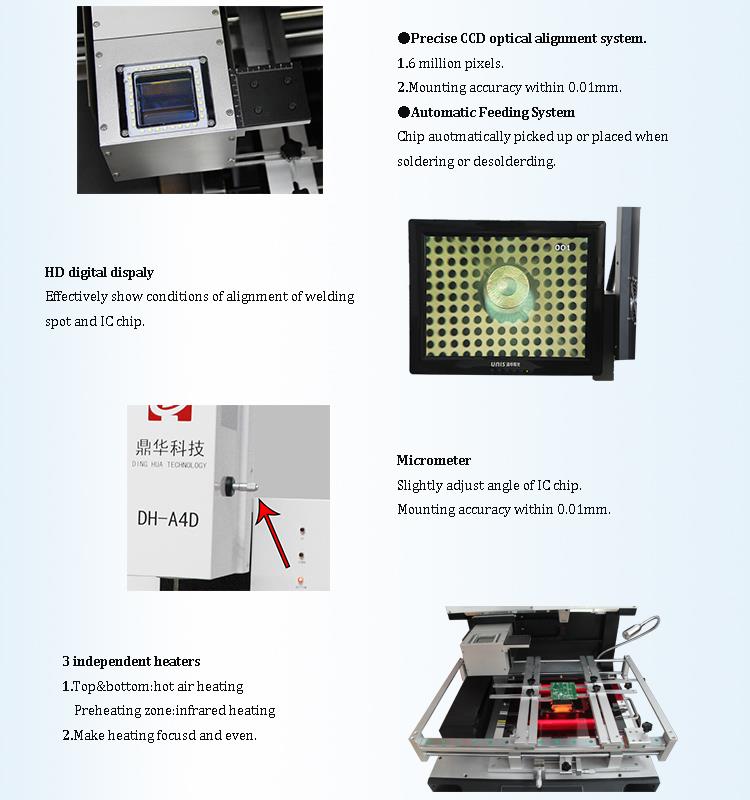

เลนส์กล้อง CCD แบบออปติคอล |
เดินหน้า/ถอยหลัง ขวา/ซ้าย อัตโนมัติ หรือแบบแมนนวลด้วยจอยสติ๊ก |
|
กำลังขยายของกล้อง |
2.0 ล้านพิกเซล (ซูมดิจิตอล 10X-180X เท่า) |
|
การปรับแต่งโต๊ะทำงานแบบละเอียด: |
±15 มม. เดินหน้า/ถอยหลัง ±15 มม. ขวา/ซ้าย |
|
การวางตำแหน่ง BGA |
ตำแหน่งเลเซอร์ ตำแหน่งที่รวดเร็วและแม่นยำของ PCB และ BGA |
|
ความเร็วสูงสุดของเครื่องบิน |
สามารถปรับได้โดยการปรับลูกบิด ป้องกันไม่ให้ BGA เล็กๆ เคลื่อนที่ |
|
การวางตำแหน่ง PCB |
การวางตำแหน่งอัจฉริยะ PCB สามารถปรับได้ในทิศทาง X, Y พร้อม "รองรับ 5 จุด" + ตัวยึด PCB ร่อง V + อุปกรณ์จับยึดอเนกประสงค์ |
|
การควบคุมอุณหภูมิ |
เซ็นเซอร์ K, วงปิด, การควบคุม PLC, ไดรเวอร์เซอร์โว |
|
ความแม่นยำของตำแหน่ง: |
±0.01มม |
|
ความแม่นยำของอุณหภูมิ |
±1 องศา |
|
แสงสว่าง |
ไต้หวันนำแสงทำงาน ปรับมุมได้ |
|
การจัดเก็บโปรไฟล์อุณหภูมิ |
50,000 กลุ่ม |
|
ขนาดพีซีบี |
สูงสุด 500×420 มม. ต่ำสุด 22×22 มม |
|
ชิปบีจีเอ |
1x1 - 80x80 มม |
|
ระยะห่างชิปขั้นต่ำ |
0.1 มม |
|
เซ็นเซอร์อุณหภูมิภายนอก |
4 ชิ้น |
|

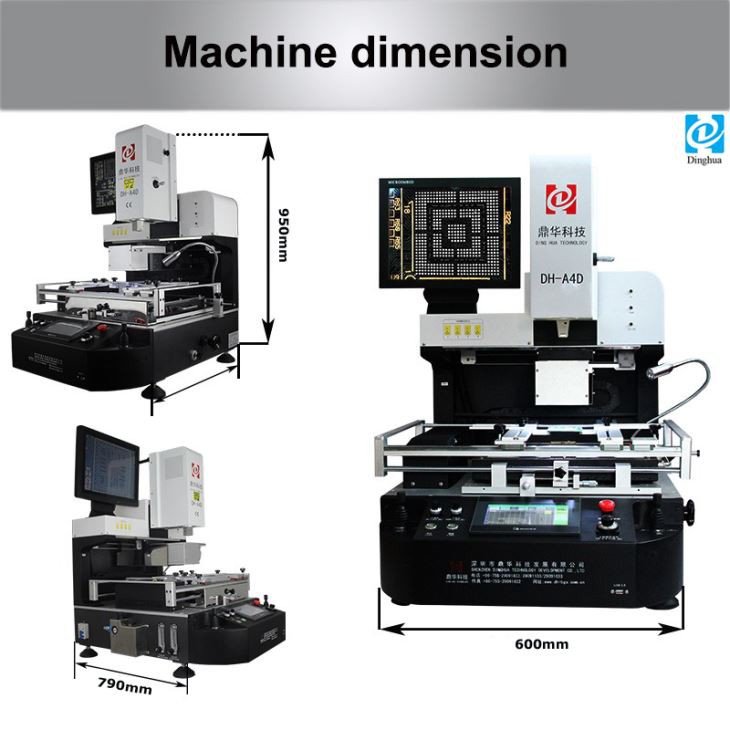

มิติ |
790x60x950มม |
|
น้ำหนักสุทธิ |
95กก |
แอปพลิเคชัน
-
การใช้งานปรับปรุงใหม่ครบวงจรในศูนย์บริการขนาดกลางและขนาดใหญ่ ระบบมือถือและระบบวิทยุที่วางแผนการซ่อมแซม
-
โทรศัพท์มือถือ, พีดีเอ, อุปกรณ์พกพา, แล็ปท็อป, โน้ตบุ๊ก, อุปกรณ์ทางการแพทย์แบบพกพา อุปกรณ์ LAN, โหนดเครือข่าย, การทหาร
-
ร่วมอุปกรณ์สื่อสาร ฯลฯ
-
2. ใช้ได้กับการซ่อมแซมชิปทุกชนิดเช่น BGA, PGA, POP, BQFP, QFN, PLCC, TQFP, TSOP ฯลฯ พร้อมดีบุกตะกั่วและไร้สารตะกั่ว
บริการ
1. ในช่วงก่อนการขาย สามารถสาธิตและให้คำปรึกษาข้อมูลได้ฟรี นอกสถานที่หรือทางวิดีโอ
2. สามารถจัดเตรียมวิดีโอกระบวนการหรือการฝึกอบรมก่อนจัดส่งได้ตามความต้องการของคุณ
3. หลังการขายพร้อมทีมงานสำรองด้านเทคนิคมืออาชีพที่แข็งแกร่ง
4. เสนอส่วนลดมากมายสำหรับการสั่งซื้อจำนวนมากหรือการสั่งซื้อซ้ำ
5. การรับประกัน: ฟรี 1 ปีและรับค่าอะไหล่สำหรับปีต่อไป
สถานีปรับปรุง BGA อัตโนมัติทำงานอย่างไร
คำถามที่พบบ่อย
1. แล้วแพ็คเกจล่ะ? ปลอดภัยระหว่างการจัดส่งหรือไม่?
เครื่องตกแต่งใหม่ LCD สำหรับโทรศัพท์มือถือทั้งหมดบรรจุอย่างปลอดภัยด้วยกล่องไม้หรือกล่องกระดาษแข็งมาตรฐานที่มีโฟมอยู่ข้างใน
2. วิธีการจัดส่งคืออะไร? เครื่องจะมาถึงเรากี่วัน?
เราจะจัดส่งเครื่องโดย DHL, FedEx, UPS ฯลฯ (Door to Door Service) ประมาณ 5 วันที่จะมาถึง
หรือทางอากาศไปยังสนามบินของคุณ (Door to Airport Service) ประมาณ 3 วันที่จะมาถึง
หรือทางทะเลไปยังท่าเรือความต้องการ CBM ขั้นต่ำ: 1 CBM ประมาณ 30 วันที่จะมาถึง
3. คุณให้การรับประกันหรือไม่? แล้วบริการหลังการขายล่ะ?
รับประกันอะไหล่ฟรี 1 ปี การสนับสนุนทางเทคนิคตลอดอายุการใช้งาน
เรามีทีมงานหลังการขายมืออาชีพ หากมีคำถามใดๆ วิดีโอช่วยเหลือก็มีให้ในบริการหลังการขายด้วย
4.เครื่องนี้ใช้งานง่าย? ถ้าฉันไม่มีประสบการณ์ ฉันจะใช้งานมันได้ดีหรือไม่?
คุณมีคู่มือผู้ใช้และวิดีโอการดำเนินงานเพื่อสนับสนุนเราหรือไม่?
ใช่ เครื่องจักรของเราได้รับการออกแบบมาให้ใช้งานได้ง่าย โดยปกติแล้วคุณจะใช้เวลา 2-3 ชั่วโมงในการเรียนรู้วิธีใช้งาน หากคุณเป็นช่างเทคนิคจะเรียนรู้ได้เร็วกว่ามาก เราจะจัดเตรียมคู่มือผู้ใช้ภาษาอังกฤษให้ฟรี และมีวิดีโอการทำงานให้ใช้งาน
5 ถ้าเรามาที่โรงงานของคุณ คุณจะจัดการฝึกอบรมฟรีหรือไม่?
ใช่ ยินดีต้อนรับอย่างอบอุ่นเข้าเยี่ยมชมโรงงานของเรา เราจะจัดการฝึกอบรมฟรีให้กับคุณ
6. วิธีการชำระเงินคืออะไร?
เรายอมรับเงื่อนไขการชำระเงิน: การโอนเงินผ่านธนาคาร, Western Union, Money Gram, Paypal ฯลฯ
BGA มีสี่ประเภทพื้นฐาน: PBGA, CBGA, CCGA และ TBGA และโดยทั่วไปแล้วด้านล่างของแพ็คเกจ
เชื่อมต่อกับอาร์เรย์บอลประสานเป็นตัวนำ I/O ระยะห่างโดยทั่วไปของอาร์เรย์ลูกประสานในแพ็คเกจเหล่านี้คือ
1.0 มม., 1.27 มม., 1.5 มม.
ส่วนประกอบตะกั่ว-ดีบุกทั่วไปของลูกบัดกรีส่วนใหญ่เป็น 63Sn/37Pb และ 90Pb/10Sn มาตรฐานแตกต่างกันไปในแต่ละบริษัทบริษัท. จากมุมมองของเทคโนโลยีการประกอบ BGA นั้น BGA มีคุณสมบัติที่เหนือกว่าอุปกรณ์ QFP ซึ่งสะท้อนให้เห็นเป็นหลักว่าอุปกรณ์ BGA มีข้อกำหนดที่เข้มงวดน้อยกว่าสำหรับความแม่นยำในการติดตั้ง ออฟเซ็ตของแพดเป็นดังนี้มากถึง 50% และตำแหน่งของอุปกรณ์สามารถแก้ไขได้โดยอัตโนมัติเนื่องจากแรงตึงผิวของการบัดกรี สถานการณ์นี้ไอออนได้รับการพิสูจน์แล้วว่าค่อนข้างชัดเจนจากการทดลอง ประการที่สอง BGA ไม่มีปัญหาเรื่องการเสียรูปของพินอีกต่อไปQFP และอุปกรณ์อื่น ๆ และ BGA ยังมี coplanarity ที่ดีกว่า QFP และอุปกรณ์อื่น ๆ และช่องว่างนำออกนั้นใหญ่กว่ามากกว่า QFP ซึ่งสามารถลดการบัดกรีได้อย่างมาก ข้อบกพร่องในการพิมพ์แบบวางนำไปสู่ปัญหา "การเชื่อม" ของข้อต่อบัดกรี
นอกจากนี้ BGA ยังมีคุณสมบัติทางไฟฟ้าและความร้อนที่ดี รวมถึงมีความหนาแน่นของการเชื่อมต่อโครงข่ายสูง ข้อเสียเปรียบหลักของ BGA นั้นเป็นเรื่องยากที่จะตรวจจับและซ่อมแซมข้อต่อบัดกรี และข้อกำหนดด้านความน่าเชื่อถือสำหรับข้อต่อบัดกรีนั้นค่อนข้างเข้มงวดซึ่งจำกัดการใช้งานอุปกรณ์ BGA ในหลายสาขา
