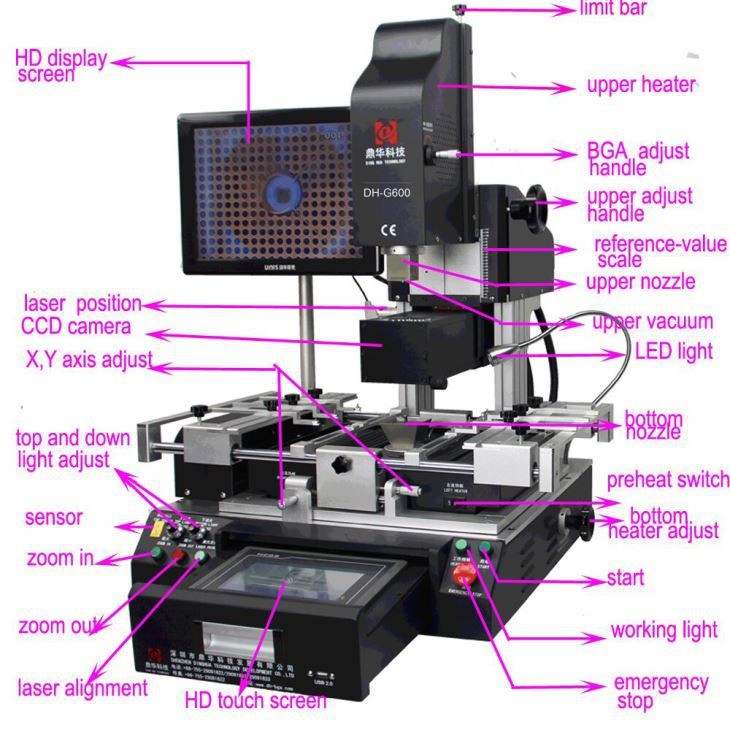

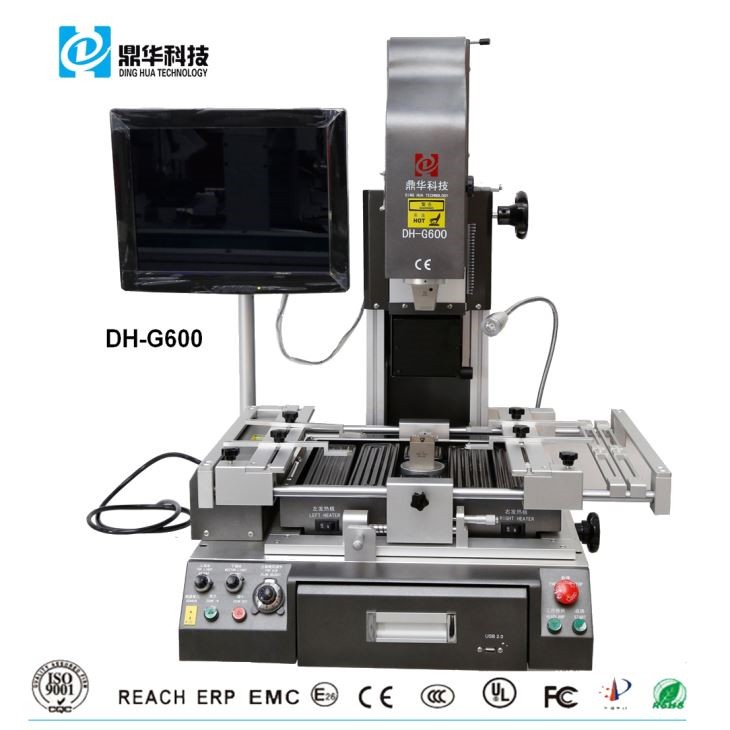

DH-G600 Optical Alignment สถานี BGA Rework Station สำหรับซ่อม BGA, QFN, CSP, LGA, SMD

การออกแบบ humanized:

l ฝังตัวอยู่กับ PC อุตสาหกรรม + โมดูลอุณหภูมิอัจฉริยะเสถียรและเชื่อถือได้

l อินเตอร์เฟซ Windows OS ในภาษาอังกฤษและจีน + อินเตอร์เฟซ USB, ใช้งานง่าย

l มีหัวฉีดขนาดแตกต่างกัน 5 ขนาด: ด้านบน: 31 * 31 มม., 38 * 38 มม., 41 * 41 มม. ด้านล่าง: 34 * 34 มม. 55 * 55 มม.

l ขนาดหัวฉีดใด ๆ สามารถกำหนดเอง, วัสดุโลหะผสมไททาเนียม, ไม่เคยเปลี่ยนรูป, ไม่เป็นสนิม

l ใช้พื้นที่ทำความร้อนสามส่วนเครื่องทำความร้อนบนและเครื่องทำความร้อนต่ำกว่าคืออากาศร้อนด้านล่างเป็นเขตอุ่นเครืองแบบอินฟราเรด

l พัดลมดูดอากาศแบบไหลผ่านสูงช่วยระบายความร้อนด้วยแผ่น PCB ได้อย่างรวดเร็วป้องกันไม่ให้เกิดการเสียรูป

การควบคุมอุณหภูมิที่ถูกต้อง:

l สามอุณหภูมิความร้อนอิสระ + ปรับตั้งค่า PID เอง + ควบคุม PLC เพื่อให้ความถูกต้องของอุณหภูมิจะอยู่ที่± 2 ° C

l สามารถตั้งค่าความร้อน 8 ส่วนและการจัดกลุ่มข้อมูลอุณหภูมิของกลุ่มได้มาก

l การตั้งค่าเส้นโค้งความร้อน BGA สะดวกและค้นหาดัชนี

l การวิเคราะห์เส้นโค้งอุณหภูมิอัตโนมัติ

การจัดตำแหน่งภาพที่สะดวก:

l ระบบการจัดตำแหน่งออปติคัล + ระบบเลนส์สี CCD

l แยกสี 2, ขยาย, การปรับขนาดเล็ก

l โฟกัสอัตโนมัติ, แก้ไขอัตโนมัติ, ปรับสีอัตโนมัติ

l ระบบปรับความสว่างแสง

l กล้องพานาโซนิคประเทศญี่ปุ่นสามารถเลื่อนไปข้างหน้าและข้างหลังได้

l เครื่องดูดสุญญากาศในตัวช่วยดึงชิปได้อย่างสะดวกหลังจากวางท่อ

ส่วนประกอบความแม่นยำ:

l ลูกบิดปรับขนาดที่แม่นยำของชิปปัดเศษให้ปรับมุมของชิปให้สอดคล้องกัน

l การปรับแต่งค่า X, Y, Z micrometers ความแม่นยำในการจัดตำแหน่งจะอยู่ที่± 0.01 MM

l V-groove clamp + universal fixture เหมาะสำหรับ PCB ทุกชนิด

l หัวดูดลมร้อนพร้อมแม่เหล็กหมุนได้ในทุกมุมง่ายต่อการเปลี่ยนและใช้งาน

l ระบบทำความร้อนและหัวโกน 2 ใน 1, ตำแหน่งที่แม่นยำ

l ฟังก์ชั่นปรับความเร็วลมสูงสุดป้องกันการเคลื่อนไหวของเส้นใยเล็ก ๆ เมื่อให้ความร้อน

การออกแบบด้านความปลอดภัยที่สมบูรณ์แบบ:

l มีระบบป้องกันความล้มเหลวของพัดลมป้องกันความผิดพลาดของเทอร์โมคัปเปิล

l ป้องกันความร้อน, ฟังก์ชั่นหยุดฉุกเฉิน

l เริ่มต้นรหัสผ่านและแก้ไขการป้องกัน

รายละเอียด:
