ราคาสถานีปรับปรุง Bga อินฟราเรดในอินเดีย
สถานีปรับปรุง BGA IR6500 หรือที่เรียกว่า DH-A01R ซึ่งเป็นรุ่นที่ถูกที่สุดและใช้งานได้จริง โดดเด่นด้วยโซนทำความร้อนอินฟราเรดด้านบน โซนอุ่น IR สำหรับเมนบอร์ดขนาดใหญ่ที่ใช้ทำความร้อน แอปพลิเคชันสำหรับโทรศัพท์มือถือ คอมพิวเตอร์ และอุปกรณ์อิเล็กทรอนิกส์อื่นๆ
คำอธิบาย

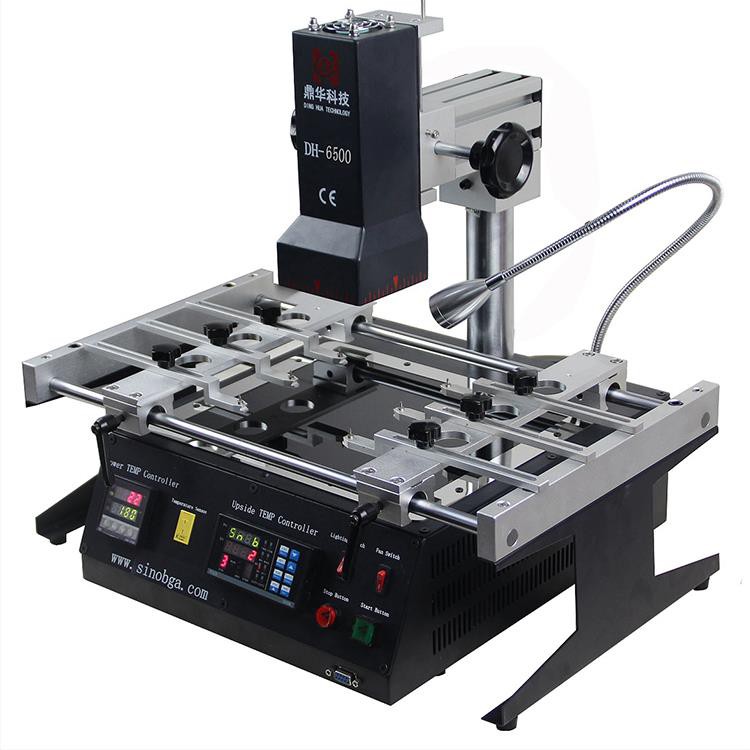

สถานีปรับปรุง BGA แบบอินฟราเรด DH-6500
สถานีปรับปรุง BGA แบบอินฟราเรดเป็นอุปกรณ์พิเศษที่ใช้ในอุตสาหกรรมอิเล็กทรอนิกส์เพื่อซ่อมแซมหรือปรับปรุงส่วนประกอบ Ball Grid Array (BGA) บนแผงวงจรพิมพ์ (PCB) BGA เป็นบรรจุภัณฑ์แบบติดบนพื้นผิวประเภทหนึ่งที่ใช้สำหรับวงจรรวม โดยการเชื่อมต่อจะทำผ่านอาร์เรย์ของลูกบอลบัดกรีที่ด้านล่างของส่วนประกอบ
DH-6500 ศูนย์ซ่อมแซมอินฟราเรดสากลที่มีตัวควบคุมอุณหภูมิแบบดิจิทัลและระบบทำความร้อนแบบเซรามิกสำหรับ Xbox
ชิป PS3 BGA, แล็ปท็อป, พีซี ฯลฯ ซ่อมแซมแล้ว

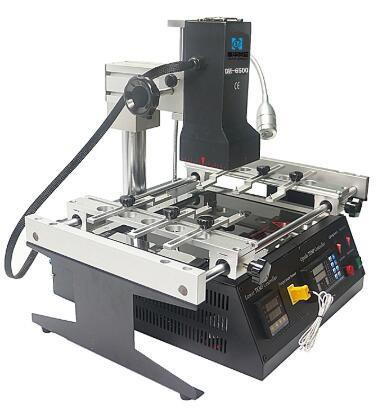

DH-6500 เป็นด้านซ้าย ด้านขวา และด้านหลังที่แตกต่างกัน

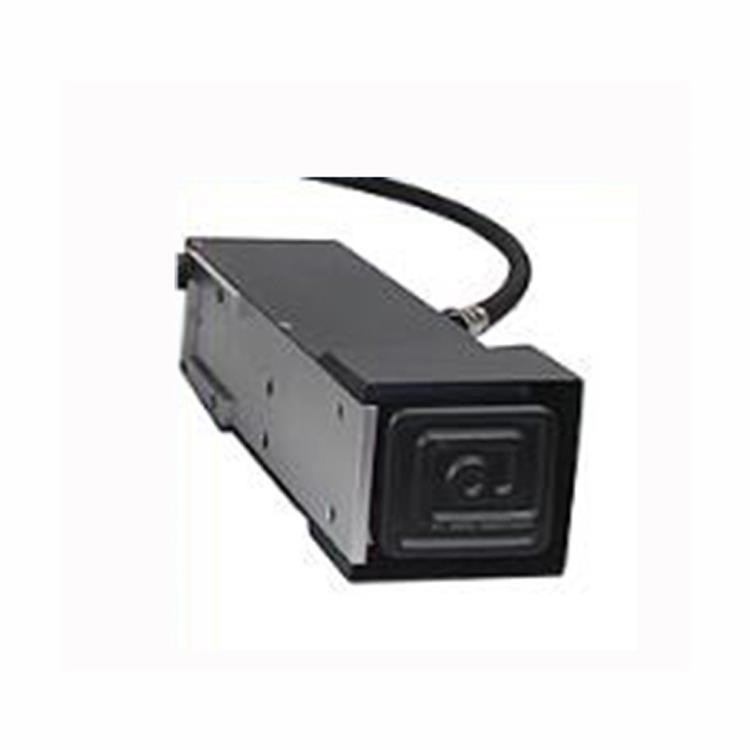

เครื่องทำความร้อนเซรามิก IR ด้านบน, ความยาวคลื่น 2 ~ 8um, พื้นที่ทำความร้อนสูงถึง 80 * 80 มม., แอปพลิเคชันสำหรับ Xbox,
เมนบอร์ดคอนโซลเกม และการซ่อมระดับชิปอื่นๆ
อุปกรณ์จับยึดอเนกประสงค์ 6 ชิ้น มีรอยบากเล็กๆ และหมุดยกแบบบาง ใช้ได้กับ
เมนบอร์ดที่ผิดปกติจะได้รับการแก้ไขบนโต๊ะทำงาน ขนาด PCB สามารถมีได้ถึง 300 * 360 มม.
โซนอุ่นด้านล่างปกคลุมด้วยกระจกป้องกันอุณหภูมิสูงพื้นที่ทำความร้อนคือ 200 * 240 มม.
เมนบอร์ดส่วนใหญ่สามารถใช้งานได้
ตัวควบคุมอุณหภูมิ 2 ตัว ตั้งเวลาและอุณหภูมิของเครื่อง มี 4 โซนอุณหภูมิ
ตั้งค่าสำหรับทุกโปรไฟล์อุณหภูมิ และสามารถบันทึกโปรไฟล์อุณหภูมิได้ 10 กลุ่ม
พารามิเตอร์ของสถานีปรับปรุง BGA อินฟราเรด:
| แหล่งจ่ายไฟ | 110~250V +/-10% 50/60Hz |
| พลัง | 2500W |
| โซนทำความร้อน | 2 ไออาร์ |
| มี PCB ให้เลือก | 300*360มม |
| ขนาดส่วนประกอบ | 2*2~78*78มม |
| น้ำหนักสุทธิ | 16กก |
FQA ของสถานีปรับปรุง IR BGA
ถาม: สามารถซ่อมมือถือได้หรือไม่?
ตอบ: ใช่สามารถทำได้
ถาม: 10 ชุดราคาเท่าไหร่?
A: For a better price, please email us: john@dh-kd.com
ถาม: คุณต้องการยอมรับ OEM หรือไม่
ตอบ: ได้ โปรดแจ้งให้เราทราบว่าคุณต้องการเงินจำนวนเท่าใด
ถาม: ฉันสามารถซื้อโดยตรงจากประเทศของคุณได้หรือไม่?
ตอบ: ได้ เราสามารถจัดส่งไปที่ประตูของคุณโดยด่วน
ทักษะบางอย่างเกี่ยวกับ IR BGA rework station
ความรู้ก่อนการผ่าตัด:
อัตราการเพิ่มขึ้นของอุณหภูมิในเขตอุ่นเครื่องแบบไร้สารตะกั่วมักจะควบคุมที่ 1.2–5 องศา / วินาที (วินาที) โดยทั่วไปอุณหภูมิในโซนอุ่นเครื่องจะน้อยกว่า 160 องศา และอุณหภูมิในโซนอุ่นคือ 160–190 องศา โดยทั่วไปอุณหภูมิสูงสุดจะถูกควบคุมที่ 235–245 องศา โดยจะคงอุณหภูมิไว้เป็นเวลา 10–45 วินาที เวลาจากอุณหภูมิที่เพิ่มขึ้นถึงอุณหภูมิสูงสุดคือประมาณ 1.5 ถึง 2 นาที
จุดหลอมเหลวของตะกั่วบัดกรีอยู่ที่ 183 องศา ในขณะที่จุดหลอมเหลวของตะกั่วบัดกรีไร้สารตะกั่วอยู่ที่ 217 องศา เมื่ออุณหภูมิสูงถึง 183 องศา เนื้อบัดกรีที่มีสารตะกั่วจะเริ่มละลาย เนื่องจากคุณสมบัติทางเคมี จุดหลอมเหลวที่แท้จริงของเม็ดบีดบัดกรีจึงสูงกว่าจุดหลอมเหลว
ความรู้ทั่วไปของเครื่อง:
1,ใช้กันอย่างแพร่หลาย:เปิดด้านบน + อินฟราเรดเข้มด้านล่าง
2,โมเดลโซนอุณหภูมิสามแบบ:อากาศร้อน + ความร้อนจากการแผ่รังสี + แสงอินฟราเรดมืดต่ำ
3,ลักษณะที่ปรากฏเป็นสีแดงทั้งหมด:อินฟราเรดตอนบน + อินฟราเรดมืดตอนล่าง ประเด็นสำคัญ: วิธีการทำความร้อนและตารางเวลาอุณหภูมิจะแตกต่างกันไปขึ้นอยู่กับประเภทของผลิตภัณฑ์ การแนะนำความร้อนมีดังนี้:
เครื่องทำความร้อนด้วยอากาศร้อน:ใช้หลักการถ่ายเทความร้อนของอากาศ ให้ความร้อนที่มีความแม่นยำสูงและควบคุมได้ การปรับปริมาตรลมและความเร็วลมทำให้ได้ความร้อนที่สม่ำเสมอและควบคุมได้ ในระหว่างการเชื่อม ความร้อนจะถูกถ่ายเทออกจากตัวชิป BGA ทำให้เกิดความแตกต่างของอุณหภูมิระหว่างเม็ดบัดกรีและช่องลมร้อน ข้อกำหนดด้านอุณหภูมิอาจแตกต่างกันไปขึ้นอยู่กับผู้ผลิตแต่ละราย และข้อมูลในเอกสารไวท์เปเปอร์นี้ใช้กับ Dinghua Technology ทุกรุ่น ต้องพิจารณาปัจจัยเหล่านี้เมื่อตั้งค่า และต้องเข้าใจและกำหนดค่าประสิทธิภาพของเม็ดบีดประสานให้สอดคล้องกัน
หากต้องการความแตกต่างในส่วนอุณหภูมิ (โปรดดูคำแนะนำทางเทคนิคของผู้ผลิตสำหรับการตั้งค่าเฉพาะ) จำเป็นต้องปรับส่วนอุณหภูมิสูงสุดก่อน ตั้งค่าอุณหภูมิสูงสุด (235 องศาสำหรับวัสดุไร้สารตะกั่ว, 220 องศาสำหรับวัสดุที่มีสารตะกั่ว) และเรียกใช้สถานีซ่อม BGA เพื่อทดสอบความร้อน เมื่อให้ความร้อน ให้ตรวจสอบกระบวนการทั้งหมด โดยเฉพาะอย่างยิ่งหากไม่ทราบความทนทานต่ออุณหภูมิของบอร์ดใหม่ เมื่ออุณหภูมิสูงเกิน 200 องศา ให้ตรวจสอบกระบวนการหลอมของลูกบัดกรีในแพทช์ถัดจาก BGA ใช้แหนบเพื่อสัมผัสแผ่นแปะ ถ้ามันเคลื่อนที่อุณหภูมิก็เพียงพอแล้ว เมื่อชิป BGA เริ่มจม ให้บันทึกอุณหภูมิที่แสดงบนอุปกรณ์หรือหน้าจอสัมผัส และเวลาการทำงาน ควรรักษาอุณหภูมิที่เหมาะสมไว้เป็นเวลา 10–20 วินาทีหลังจากถึงจุดหลอมเหลว
บรรทัดล่าง:เมื่อ BGA ก่อตัวขึ้น ลูกบอลบัดกรีจะเริ่มแยกตัวหลังจากถึงอุณหภูมิสูงสุดไม่กี่วินาที ต้องตั้งค่าเฉพาะส่วนอุณหภูมิสูงสุดของกราฟอุณหภูมิให้เป็นอุณหภูมิคงที่สูงสุดเป็นเวลา N + 20 วินาที สำหรับขั้นตอนอื่น โปรดดูพารามิเตอร์เส้นโค้งอุณหภูมิที่ผู้ผลิตกำหนด โดยทั่วไป กระบวนการทั้งหมดสำหรับการบัดกรีด้วยสารตะกั่วควรได้รับการควบคุมภายในประมาณ 210 วินาที และกระบวนการไร้สารตะกั่วภายในประมาณ 280 วินาที เวลาไม่ควรนานเกินไปเพื่อหลีกเลี่ยงความเสียหายที่ไม่จำเป็นต่อ PCB และ BGA
