ตารางการเชื่อมระบบอุ่นอินฟราเรดชิป IC

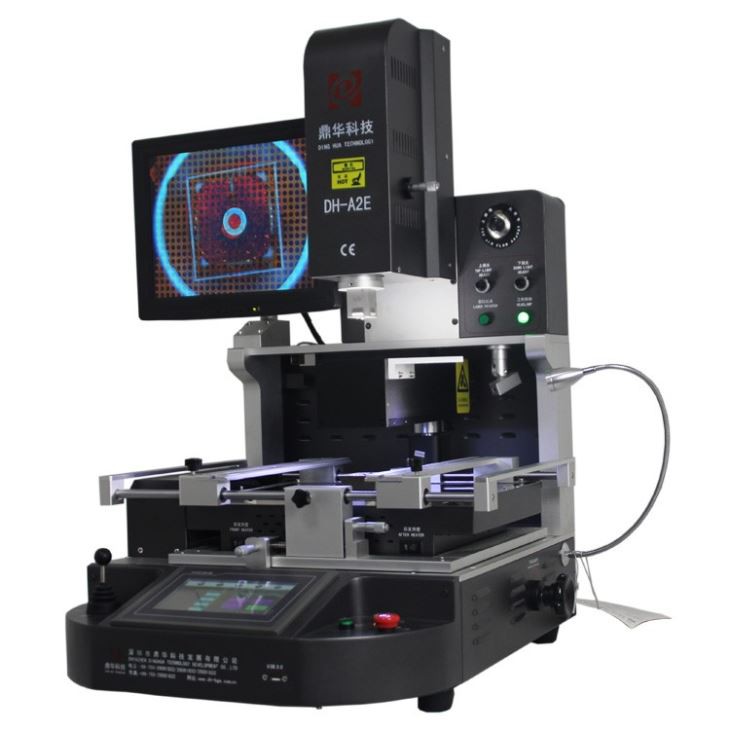

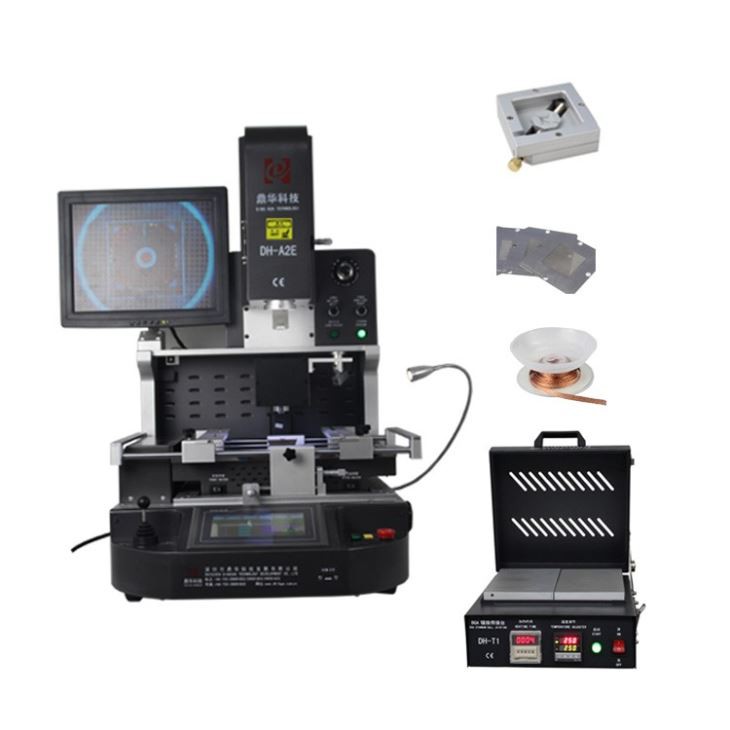

                    โต๊ะเชื่อมระบบอุ่นอินฟราเรดชิป IC DH-A2E



การรีบอล BGA Ball และดีบุก:



การรีบอลเป็นกระบวนการที่ใช้ในการซ่อมแซมอุปกรณ์อิเล็กทรอนิกส์เพื่อแทนที่ลูกบอลบัดกรีบนชิป Ball Grid Array (BGA) กระบวนการนี้เกี่ยวข้องกับการเอาลูกบอลเก่าออก ทำความสะอาดพื้นผิวชิป และวางลูกบอลคุณภาพสูงใหม่ลงบนชิป

ลูกบอลที่ใช้ในการรีบอลมักทำจากดีบุกหรือโลหะผสมที่มีตะกั่วดีบุก วัสดุเหล่านี้ถูกเลือกเนื่องจากความสามารถในการสร้างพันธะที่แข็งแกร่งกับชิปและมีจุดหลอมเหลวต่ำ ซึ่งทำให้กระบวนการรีบอลง่ายขึ้น

ดีบุกเป็นตัวเลือกทั่วไปเนื่องจากมีน้ำหนักเบาและมีค่าการนำไฟฟ้าที่ดี อย่างไรก็ตาม แนะนำให้ใช้ลูกบอลโลหะผสมดีบุก-ตะกั่วเมื่อ BGA ต้องเผชิญกับอุณหภูมิที่สูงขึ้น เช่น ในการใช้งานด้านยานยนต์หรืออุตสาหกรรม

โดยรวมแล้ว ทางเลือกระหว่างลูกบอลโลหะผสมดีบุกและตะกั่วดีบุกขึ้นอยู่กับความต้องการเฉพาะของระบบอิเล็กทรอนิกส์ที่กำลังซ่อมแซม



ข้อมูลจำเพาะ

1	กำลังทั้งหมด	5200w
2	เครื่องทำความร้อนอิสระ 3 เครื่อง	ลมร้อนบน 1200w ลมร้อนล่าง 1200w อุ่นอินฟราเรดด้านล่าง 2700w
3	แรงดันไฟฟ้า	AC220V±10% 50/60Hz
4	อะไหล่ไฟฟ้า	หน้าจอสัมผัสขนาด 7 นิ้ว + โมดูลควบคุมอุณหภูมิอัจฉริยะที่มีความแม่นยำสูง + ไดรเวอร์สเต็ปเปอร์มอเตอร์ + PLC + จอแสดงผล LCD + ระบบ CCD ออปติคัลความละเอียดสูง + การวางตำแหน่งเลเซอร์
5	การควบคุมอุณหภูมิ	K-Sensor วงปิด + การชดเชยอุณหภูมิอัตโนมัติ PID + โมดูลอุณหภูมิ ความแม่นยำของอุณหภูมิภายใน ±2 องศา
6	การวางตำแหน่ง PCB	ร่องตัว V + อุปกรณ์จับยึดอเนกประสงค์ + ชั้นวาง PCB แบบเคลื่อนย้ายได้
7	ขนาด PCB ที่ใช้งานได้	สูงสุด 370x410มม. ต่ำสุด 22x22มม
8	ขนาด BGA ที่ใช้งานได้	2x2มม.~80x80มม
9	ขนาด	600x700x850 มม. (ยาว * สูง * สูง)
10	น้ำหนักสุทธิ	70 กก

การใช้งาน



ใช้กันอย่างแพร่หลายในการซ่อมแซมระดับชิปในผลิตภัณฑ์ต่อไปนี้:
1. แล็ปท็อปและเดสก์ท็อป PCBA
2. เครื่องเล่นเกม เช่น Xbox one, เมนบอร์ด Play Station 4
3. PCBA โทรศัพท์มือถือ เช่น เมนบอร์ด iPhone
4. เมนบอร์ดกล่องรับสัญญาณทีวีและทีวี
5. เซิร์ฟเวอร์ เครื่องพิมพ์ กล้อง ฯลฯ เมนบอร์ด



ลักษณะเฉพาะ



ชิปไอซีระบบอุ่นอินฟราเรดโต๊ะเชื่อม DH-A2E

1. 1 ใช้กันอย่างแพร่หลายในการซ่อมระดับชิปในโทรศัพท์มือถือแผงควบคุมขนาดเล็กหรือเมนบอร์ดขนาดเล็ก ฯลฯ

2. 2, ทำใหม่ BGA, CCGA, QFN, CSP, LGA, SMD, LED, ฯลฯ

3. 3, desoldering อัตโนมัติ, การติดตั้งและการบัดกรี ชิปรับอัตโนมัติเมื่อการบัดกรีเสร็จสิ้น

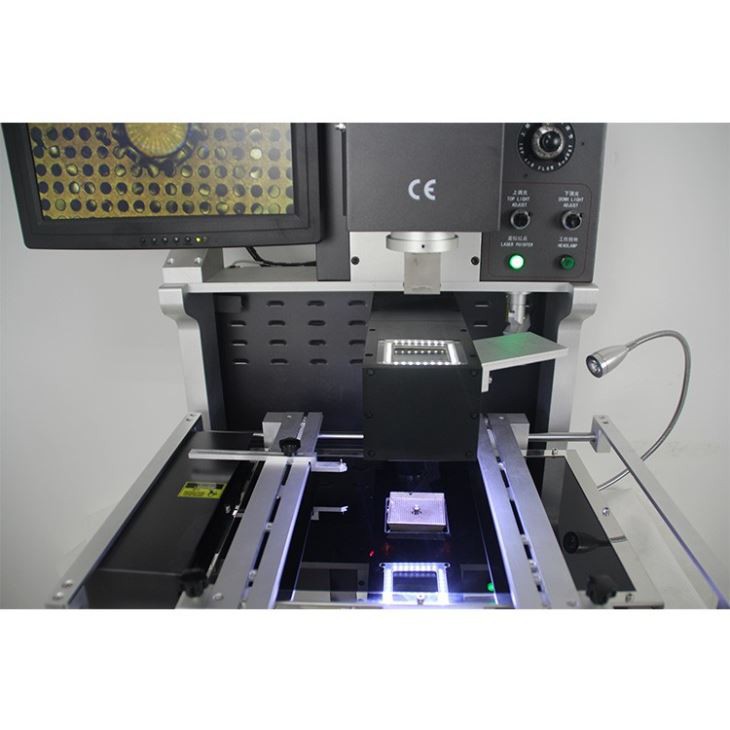

4. 4, ระบบการจัดตำแหน่งแสง HD CCD เพื่อความแม่นยำ การติดตั้ง BGA และส่วนประกอบ

5. 5, ความแม่นยำในการติดตั้ง BGA ภายใน 0.01 มม. อัตราความสำเร็จในการซ่อมแซม 99.9%

6. 6 ฟังก์ชั่นความปลอดภัยที่เหนือกว่าพร้อมการป้องกันเหตุฉุกเฉิน

7. 7 การดำเนินงานที่ใช้งานง่ายระบบการยศาสตร์แบบมัลติฟังก์ชั่น

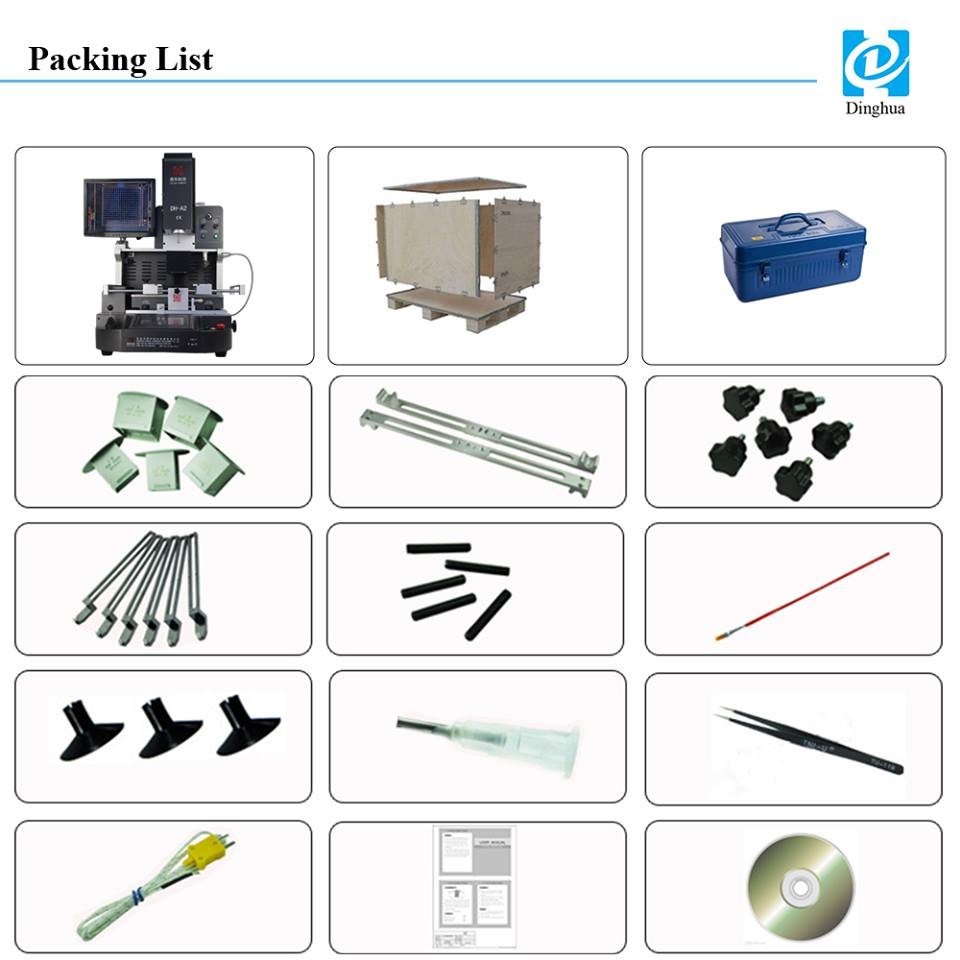

รายการบรรจุภัณฑ์:

วัสดุ: กล่องไม้ที่แข็งแรง + แท่งไม้ + ผ้าฝ้ายมุกพร้อมฟิล์ม

1 ชิ้นชิป IC ระบบอุ่นอินฟราเรดโต๊ะเชื่อม

ปากกาแปรง 1 ชิ้น

คู่มือการใช้งาน 1 ชิ้น

ซีดีวิดีโอ 1 ชิ้น

หัวฉีดด้านบน 3 ชิ้น

หัวฉีดด้านล่าง 2 ชิ้น

อุปกรณ์ติดตั้งสากล 6 ชิ้น

สกรูยึด 6 ชิ้น

สกรูรองรับ 4 ชิ้น

ขนาดตัวดูด: เส้นผ่านศูนย์กลาง 2,4,8,10,11 มม

ประแจหกเหลี่ยมด้านใน: M2/3/4

ขนาด:81*76*85ซม





น้ำหนักรวม: 115 กก



1. จัดส่งทางอากาศ DHL, FedEx, TNT, EMS, UPS

2.ส่งทางทะเลในราคาที่ถูกกว่าแต่ใช้เวลานานกว่า

3. วันที่จัดส่งคือภายใน 5-7 วันหลังจากได้รับการชำระเงินเต็มจำนวน

1. เครื่องทั้งหมดจะได้รับการทดสอบอย่างดีเป็นเวลา 3 วันก่อนจัดส่ง

2.รับประกันตัวเครื่องทั้งหมด 1 ปี
