เครื่องซ่อม LED BGA REWORK
เครื่องซ่อม LED ใช้โดยเฉพาะอย่างยิ่งสำหรับชิป LED ทั้งหมดที่มีขนาดเล็กเท่ากับ 0201 แพ็คเกจโรงงานเหล่านั้นที่มีความต้องการคุณภาพสูงกำลังใช้แบบจำลองเช่น Foxconn, Samsung และ Huawei และอื่น ๆ . คอนดิชั่นเนอร์ .
คำอธิบาย
เครื่องซ่อม LED BGA REWORK STATION
พารามิเตอร์ของเครื่องซ่อม LED
| แหล่งจ่ายไฟ | 110 ~ 250V 50/60Hz |
| ปลั๊กพลังงาน/พลังงาน | 5200W/ตัวเลือก (USA, EU, อินเดียและแอฟริกา ฯลฯ .) |
| โคมไฟ LED | การออกแบบพิเศษสำหรับชิป LED หยิบขึ้นมา |
| ขนาดชิป LED ขั้นต่ำ | 0201 |
| IR preating Zone | เครื่องป้องกันแก้วที่มีอุณหภูมิสูงซึ่งหยุดนำออกจากการหล่นลงไปข้างใน |
| ระบบควบคุมอุณหภูมิ | K-type, วงปิด |
| เครื่องยนต์ | รับใช้และ PLC |
| มิติ | 670*800*700 มม. |
| น้ำหนักสุทธิ | 80 กิโลกรัม |
รายละเอียดของ LED BGA Rework Station

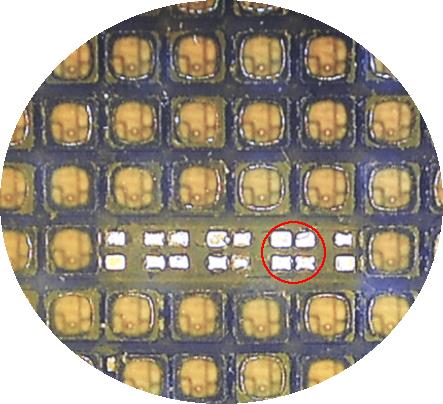

จุดของชิป LED ขนาดเล็กจะถูกถ่ายภาพบนหน้าจอแสดงผลของเครื่อง rework rework . มีสี่แผ่นและภาพคือ
ซูมใน 20 ครั้งโดยการซูมสูงสุดคือ 220 เท่า .

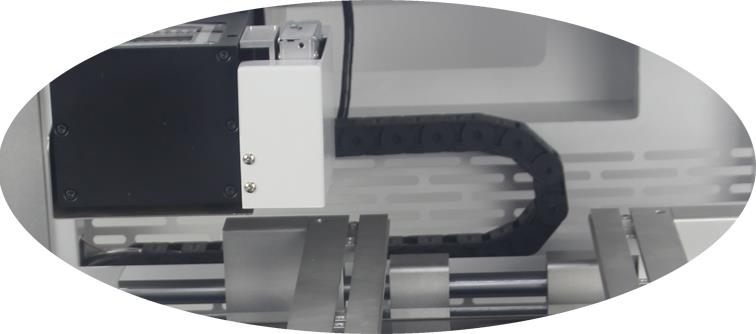

อุปกรณ์ติดตั้งพิเศษจะทำงานโดยอัตโนมัติด้วยกล้อง CCD แบบออพติคอล . รีลของชิป LED สามารถวางไว้ได้ในครั้งเดียวและ
หัวด้านบนของเครื่องสามารถรับชิป LED สำหรับการจัดตำแหน่ง . โดยอัตโนมัติ

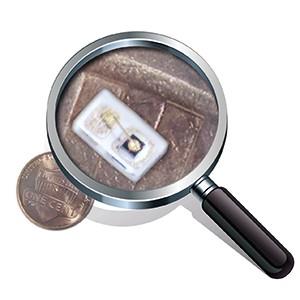

การเปรียบเทียบระหว่างเหรียญและชิป LED (0201) ถูกซูมใน 100 เท่า . เครื่องของเราได้รับการอัพเกรดอย่างต่อเนื่องและในไม่ช้ามันจะสามารถซ่อมแซมชิปที่เล็กกว่า 0201 ในอนาคตอันใกล้ .}
กล้อง CCD แบบออพติคอลทำงานโดยอัตโนมัติเมื่อจำเป็นต้องมีการจัดตำแหน่งสำหรับชิป LED . ในระหว่างการบัดกรีมันสามารถส่งคืนโดยอัตโนมัติ
ไปยังตำแหน่งดั้งเดิม .

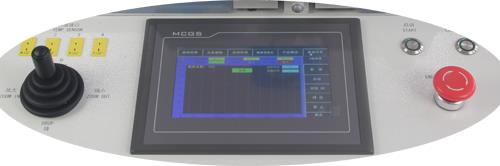

หน้าจอสัมผัส, แบรนด์ MCGS เป็นสมองของเครื่องทั้งหมด . มันจัดการกับอินพุตการตั้งค่าและเอาต์พุตของอุณหภูมิและเวลาถึง
ชิ้นส่วนที่เกี่ยวข้อง . สามารถบันทึกได้ถึง 50, 000 โปรไฟล์อุณหภูมิสำหรับการใช้ซ้ำ .}
คำถามที่พบบ่อยเกี่ยวกับปัญหา LED:
Q:จอภาพของฉันไม่เปิดใช้ไฟฟ้า?
A:อาจมีปัญหากับการ์ดจ่ายไฟของคุณ .
Q:จอภาพของฉันเปิด แต่ไม่แสดงภาพ?
A:บอร์ดระบบอาจมีข้อผิดพลาด .
Q:หากหน้าจอทีวี LED ของฉันมีปัญหาฉันจำเป็นต้องเปลี่ยนทั้งหน้าจอหรือไม่?
A:ไม่คุณจะต้องเปลี่ยนโมดูลความผิดพลาดขนาดเล็กด้วย LED ใหม่ .
Q:เครื่องซ่อมขนาดเท่าไหร่?
A:ขนาดสูงสุดคือ 450x430 มม. และขนาดต่ำสุดคือ 20x20 มม. .
กระบวนการซ่อมแซมสำหรับไฟ LED บางตัว:
1. ระบบการให้อาหาร FEIDA: การควบคุมแบบนิวเมติกใช้สำหรับการให้อาหารอัตโนมัติของลูกปัด LED และถาดที่ได้รับจะอยู่ติดกับมัน .}
2. ระบบควบคุมการเคลื่อนไหวแบบก้าว: เสถียรเชื่อถือได้ปลอดภัยและมีประสิทธิภาพ . ระบบใช้ระบบการจัดตำแหน่งวิดีโอดิจิตอลที่มีความแม่นยำสูง . การวางตำแหน่ง PCB ใช้ร่องรูปตัว V เค้าโครงและขนาด PCB ต่างๆ .
3. การติดตั้งสากลที่ถอดออกได้: การติดตั้งที่ยืดหยุ่นนี้ช่วยป้องกัน PCB ป้องกันความเสียหายต่ออุปกรณ์ขอบ PCB และการเสียรูป PCB . มันสามารถปรับให้เข้ากับการซ่อมแซมชิป LED ประเภทต่างๆ .}}}
4. หัวฉีดอัลลอยด์อากาศ: มีหัวฉีดอากาศอัลลอยด์หลากหลายชนิดและสามารถหมุนได้และวางตำแหน่ง 360 องศาทำให้ง่ายต่อการติดตั้งและแทนที่ .}
5. โซนอุณหภูมิอิสระ: เครื่องมีโซนอุณหภูมิอุ่นสามโซนซึ่งสามารถควบคุมอุณหภูมิอุณหภูมิหลายขั้นตอนได้หลายชุดพร้อมกัน . สิ่งนี้ทำให้เกิดผลการบัดกรีที่ดีที่สุดในโซนอุณหภูมิที่แตกต่างกัน . อุณหภูมิความร้อน
6. ส่วนการควบคุมอุณหภูมิ: โซนอุณหภูมิบนและล่างอนุญาตให้ใช้สำหรับขั้นตอนการควบคุมอุณหภูมิ 8 ขั้นตอนโดยมีการจัดเก็บมวลสำหรับโปรไฟล์อุณหภูมิ . โปรไฟล์เหล่านี้สามารถเรียกใช้สำหรับลูกปัด LED ที่แตกต่างกันได้ตลอดเวลา . การวิเคราะห์เส้นโค้ง ควบคุมกระบวนการทำความร้อนให้อุณหภูมิที่แม่นยำยิ่งขึ้นและมีความแม่นยำเพิ่มขึ้น .
7. พัดลมข้ามการไหลสำหรับการระบายความร้อน: พัดลมข้ามกำลังสูงจะทำให้ PCB เย็นลงอย่างรวดเร็วเพื่อป้องกันการเสียรูป . กระบวนการติดตั้งการบัดกรีและการ desoldering โดยอัตโนมัติเพื่อผลลัพธ์ที่ดีที่สุด .}}}}
