เครื่องซ่อม BGA ด้วยลมร้อนแบบโซนเดียวและแบบหลายโซนแตกต่างกันอย่างไร?

ในโลกของการซ่อมและการผลิตอุปกรณ์อิเล็กทรอนิกส์ สถานีปรับปรุงระบบลมร้อน BGA (Ball Grid Array) มีบทบาทสำคัญ สถานีเหล่านี้ใช้เพื่อถอดและบัดกรีส่วนประกอบ BGA บนแผงวงจรพิมพ์ (PCB) สถานีปรับปรุงอากาศร้อน BGA มีสองประเภทหลัก: โซนเดียวและหลายโซน ในฐานะซัพพลายเออร์ระบบลมร้อน BGA ฉันมาที่นี่เพื่อสำรวจความแตกต่างระหว่างสถานีปรับปรุงงานทั้งสองประเภทนี้

1. กลไกการทำความร้อน

สถานีปรับปรุงอากาศร้อน BGA โซนเดียว

สถานีปรับปรุงโซนเดียวมีองค์ประกอบความร้อนเพียงตัวเดียวและหัวเป่าลมร้อนตัวเดียว ซึ่งหมายความว่ามีการกระจายความร้อนที่สม่ำเสมอทั่วทั้งส่วนประกอบ BGA อากาศร้อนจะถูกเป่าผ่านหัวฉีดด้วยอุณหภูมิและอัตราการไหลคงที่ ความเรียบง่ายนี้ทำให้สถานีโซนเดียวใช้งานได้ค่อนข้างง่าย มักมีราคาที่ถูกกว่า ทำให้เป็นตัวเลือกยอดนิยมสำหรับร้านซ่อมขนาดเล็กหรือผู้ที่ชื่นชอบงานอดิเรก

อย่างไรก็ตาม การออกแบบโซนเดี่ยวก็มีข้อจำกัด เนื่องจากมีการให้ความร้อนสม่ำเสมอ จึงไม่เหมาะกับส่วนประกอบที่มีความต้องการความร้อนต่างกัน ตัวอย่างเช่น ส่วนประกอบ BGA บางส่วนอาจมีพื้นที่ที่ร้อนเร็วหรือช้ากว่าส่วนประกอบอื่นๆ เนื่องจากการออกแบบหรือวัสดุที่ใช้ ในกรณีเช่นนี้ สถานีแบบโซนเดียวอาจทำให้บางส่วนร้อนเกินไปในขณะที่ส่วนอื่นๆ ไม่ได้ให้ความร้อนเพียงพอ ส่งผลให้การทำงานซ้ำมีคุณภาพไม่ดี

สถานีปรับปรุงอากาศร้อน BGA แบบหลายโซน

ในทางกลับกัน สถานีปรับปรุงแบบหลายโซนมีองค์ประกอบความร้อนและหัวฉีดหลายแบบ โซนเหล่านี้สามารถควบคุมได้อย่างอิสระทั้งในด้านอุณหภูมิและการไหลเวียนของอากาศ ช่วยให้สามารถนำความร้อนไปใช้ในพื้นที่ต่างๆ ของส่วนประกอบ BGA ได้แม่นยำยิ่งขึ้น ตัวอย่างเช่น หากส่วนประกอบ BGA มีพื้นที่ส่วนกลางขนาดใหญ่และพื้นที่ต่อพ่วงขนาดเล็ก สถานีแบบหลายโซนสามารถนำความร้อนไปยังพื้นที่ส่วนกลางได้มากขึ้นและน้อยลงไปยังบริเวณรอบนอก

การควบคุมความร้อนที่แม่นยำนี้มีประโยชน์อย่างยิ่งสำหรับส่วนประกอบ BGA ที่ซับซ้อนซึ่งมีคุณสมบัติทางความร้อนที่แตกต่างกัน ช่วยลดความเสี่ยงที่ชิ้นส่วนของส่วนประกอบจะมีความร้อนสูงเกินไปหรือน้อยเกินไป ส่งผลให้งานซ่อมแซมมีคุณภาพดีขึ้น อย่างไรก็ตาม การออกแบบหลายโซนยังทำให้สถานีเหล่านี้ซับซ้อนและมีราคาแพงมากขึ้น พวกเขาต้องการทักษะการเขียนโปรแกรมและการดำเนินงานขั้นสูงเพิ่มเติม

2. การควบคุมอุณหภูมิ

การควบคุมอุณหภูมิโซนเดียว

ในสถานีปรับปรุงโซนเดียว อุณหภูมิจะถูกตั้งค่าสำหรับพื้นที่ทำความร้อนทั้งหมด ระบบควบคุมอุณหภูมิพยายามรักษาอุณหภูมิที่หัวฉีดให้คงที่ อย่างไรก็ตาม เนื่องจากการกระจายความร้อนสม่ำเสมอ การปรับอุณหภูมิตามความต้องการเฉพาะของส่วนต่างๆ ของส่วนประกอบ BGA อาจทำได้ยาก ตัวอย่างเช่น หากส่วนประกอบมีพื้นที่ที่ไวต่อความร้อน สถานีโซนเดียวอาจไม่สามารถให้อุณหภูมิที่ต่ำกว่าในพื้นที่นั้นได้ในขณะที่ยังคงรักษาอุณหภูมิที่ต้องการสำหรับส่วนที่เหลือของส่วนประกอบ

การควบคุมอุณหภูมิแบบหลายโซน

สถานีปรับปรุงแบบหลายโซนให้ความยืดหยุ่นมากขึ้นในการควบคุมอุณหภูมิ แต่ละโซนสามารถตั้งค่าอุณหภูมิที่แตกต่างกันได้ ทำให้สามารถกำหนดโปรไฟล์การทำความร้อนได้ นี่เป็นสิ่งสำคัญอย่างยิ่งสำหรับส่วนประกอบที่มีมวลความร้อนหรือบริเวณที่ไวต่อความร้อนต่างกัน ตัวอย่างเช่น สถานีแบบหลายโซนสามารถตั้งค่าอุณหภูมิที่ต่ำลงสำหรับขอบของส่วนประกอบ BGA เพื่อป้องกันความร้อนสูงเกินไป ขณะเดียวกันก็รักษาอุณหภูมิที่ตรงกลางให้สูงขึ้นเพื่อให้การไหลกลับที่เหมาะสม ความสามารถในการสร้างโปรไฟล์อุณหภูมิที่ซับซ้อนทำให้สถานีแบบหลายโซนเหมาะสำหรับงานแก้ไขที่มีความแม่นยำสูงมากขึ้น

3. ประสิทธิภาพการทำงานซ้ำ

ประสิทธิภาพการทำงานซ้ำโซนเดียว

โดยทั่วไปสถานีทำซ้ำโซนเดียวจะเร็วกว่าในแง่ของเวลาการตั้งค่า เนื่องจากมีการตั้งค่าอุณหภูมิและการไหลเวียนของอากาศเพียงการตั้งค่าเดียว ผู้ปฏิบัติงานจึงสามารถเริ่มกระบวนการแก้ไขได้อย่างรวดเร็ว อย่างไรก็ตาม การกระจายความร้อนที่สม่ำเสมออาจต้องใช้เวลาในการทำความร้อนนานขึ้นเพื่อให้แน่ใจว่าชิ้นส่วนทั้งหมดของส่วนประกอบ BGA ถึงอุณหภูมิการไหลซ้ำที่ต้องการ ซึ่งอาจส่งผลให้เวลาการทำงานโดยรวมโดยรวมนานขึ้น โดยเฉพาะกับส่วนประกอบที่มีลักษณะทางความร้อนไม่สม่ำเสมอ

ประสิทธิภาพการทำงานซ้ำแบบหลายโซน

แม้ว่าสถานีการทำงานซ้ำแบบหลายโซนอาจใช้เวลาในการตั้งค่านานกว่าเนื่องจากจำเป็นต้องกำหนดค่าหลายโซน แต่สถานีเหล่านี้มักจะสามารถดำเนินการกระบวนการทำใหม่ให้เสร็จสิ้นได้รวดเร็วยิ่งขึ้น ความสามารถในการจ่ายความร้อนไปยังส่วนต่างๆ ของส่วนประกอบได้อย่างแม่นยำ หมายความว่ากระบวนการรีโฟลว์สามารถปรับให้เหมาะสมได้ ซึ่งจะช่วยลดเวลาในการทำความร้อนโดยรวมและปรับปรุงประสิทธิภาพของการทำงานซ้ำ นอกจากนี้ คุณภาพการทำงานซ้ำที่ดีขึ้นซึ่งทำได้โดยสถานีหลายโซนสามารถลดความจำเป็นในการทำงานซ้ำเนื่องจากผลลัพธ์ที่ไม่ดี และปรับปรุงประสิทธิภาพให้ดียิ่งขึ้น

4. ความเข้ากันได้กับส่วนประกอบ BGA ที่แตกต่างกัน

ความเข้ากันได้ของโซนเดียว

สถานีปรับปรุงโซนเดียวเหมาะสำหรับส่วนประกอบ BGA แบบธรรมดาที่มีลักษณะทางความร้อนค่อนข้างสม่ำเสมอ สามารถรองรับแพ็คเกจ BGA ทั่วไปได้หลากหลาย แต่อาจประสบปัญหากับส่วนประกอบที่ซับซ้อนมากขึ้น ตัวอย่างเช่น ส่วนประกอบที่มีมวลความร้อนแปรผันอย่างมากหรือส่วนประกอบที่มีพื้นที่ไวต่อความร้อนอาจไม่เหมาะกับการทำงานซ้ำในโซนเดียว

ความเข้ากันได้หลายโซน

สถานีปรับปรุงแบบหลายโซนมีความหลากหลายมากกว่า และสามารถรองรับส่วนประกอบ BGA ได้หลากหลายมากขึ้น ความสามารถในการจัดทำโปรไฟล์ความร้อนแบบกำหนดเองทำให้เหมาะสำหรับส่วนประกอบที่ซับซ้อนซึ่งมีความต้องการความร้อนที่แตกต่างกัน ไม่ว่าจะเป็นส่วนประกอบ BGA ความหนาแน่นสูงหรือส่วนประกอบที่มีพื้นที่ไวต่อความร้อน สถานีแบบหลายโซนสามารถปรับการกระจายความร้อนเพื่อให้แน่ใจว่าการทำงานซ้ำอย่างเหมาะสม

5. ต้นทุน

ต้นทุนโซนเดียว

โดยทั่วไปแล้ว สถานีปรับปรุงระบบลมร้อน BGA โซนเดียวจะมีราคาไม่แพงมาก มีการออกแบบที่เรียบง่ายและมีส่วนประกอบน้อยลง ซึ่งช่วยลดต้นทุนการผลิต ทำให้เป็นตัวเลือกที่น่าสนใจสำหรับธุรกิจขนาดเล็กหรือบุคคลที่มีงบจำกัด อย่างไรก็ตาม สิ่งสำคัญคือต้องทราบว่าความคุ้มทุนของสถานีโซนเดียวอาจถูกจำกัดด้วยข้อจำกัดด้านประสิทธิภาพ

ต้นทุนหลายโซน

สถานีปรับปรุงแบบหลายโซนมีราคาแพงกว่าเนื่องจากการออกแบบและคุณสมบัติขั้นสูง องค์ประกอบความร้อนหลายรายการ การควบคุมอุณหภูมิที่เป็นอิสระ และข้อกำหนดในการตั้งโปรแกรมที่ซับซ้อนยิ่งขึ้น ส่งผลให้ต้นทุนสูงขึ้น อย่างไรก็ตาม สำหรับธุรกิจที่ต้องการการทำงานซ้ำคุณภาพสูงและจัดการกับส่วนประกอบ BGA ที่ซับซ้อนที่หลากหลาย การลงทุนในสถานีแบบหลายโซนสามารถพิสูจน์ได้จากคุณภาพและประสิทธิภาพการทำงานซ้ำที่ได้รับการปรับปรุงให้ดีขึ้น

บทสรุป

โดยสรุป สถานีปรับปรุงระบบลมร้อน BGA โซนเดี่ยวและหลายโซนมีข้อดีและข้อเสียในตัวเอง สถานีโซนเดียวนั้นเรียบง่าย ราคาไม่แพง และเหมาะสำหรับงานปรับปรุงพื้นฐาน เป็นตัวเลือกที่ดีสำหรับการดำเนินงานขนาดเล็กหรือผู้ที่มีงบประมาณจำกัด ในทางกลับกัน สถานีแบบหลายโซนให้การควบคุมความร้อนที่แม่นยำยิ่งขึ้น คุณภาพการทำงานซ้ำที่ดีขึ้น และความเข้ากันได้กับส่วนประกอบ BGA ที่ซับซ้อนมากขึ้น เหมาะอย่างยิ่งสำหรับร้านซ่อมมืออาชีพและโรงงานผลิตที่ต้องการการทำงานซ้ำที่มีความแม่นยำสูง

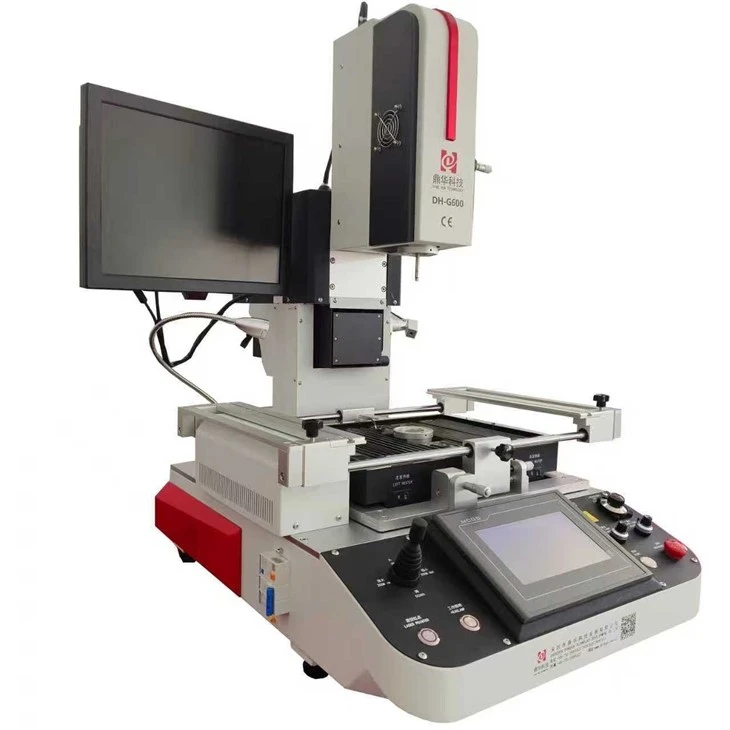

หากคุณอยู่ในตลาดสำหรับสถานีปรับปรุงงานด้วยลมร้อน BGA ให้พิจารณาความต้องการเฉพาะของคุณ ประเภทของส่วนประกอบที่คุณจะใช้งาน และงบประมาณของคุณ เรานำเสนอโซลูชันการแก้ไข BGA ที่หลากหลาย ซึ่งรวมถึงกล้อง CCD ตำแหน่งเลเซอร์ BGA Reballing Machine,เครื่องมือการทำงานซ้ำ Bga, และเครื่องรีเวิร์ค IR BGA. ติดต่อเราเพื่อหารือเกี่ยวกับความต้องการของคุณและค้นหาโซลูชันการปรับปรุง BGA ที่ดีที่สุดสำหรับธุรกิจของคุณ
