ระบบซ่อมแซม Reballing SMT BGA

                                              ระบบซ่อมแซมการรีบอล SMT BGA

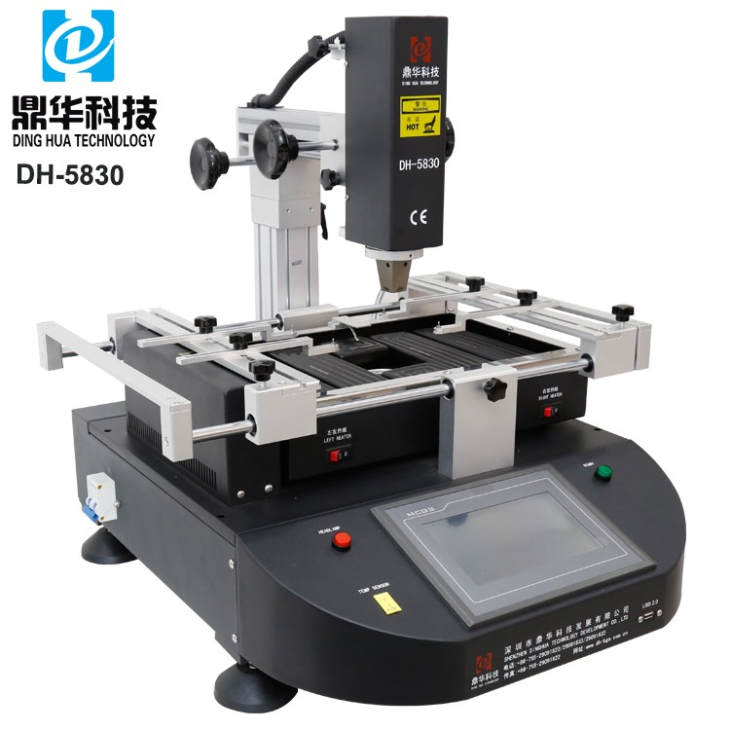

รุ่น DH ที่ใช้งานได้จริงและราคาถูก-5830 ใช้ในอุปกรณ์สื่อสาร VHF / UHF เมนบอร์ดสำหรับคอมพิวเตอร์ส่วนบุคคล โทรศัพท์มือถือ ฯลฯ

ปลายด้านหนึ่งอยู่บนเสาอิสระและเครื่องจะปรับความสูง โดยให้หัวฉีดที่แตกต่างกันสำหรับส่วนประกอบของเมนบอร์ด

หัวด้านบนที่หมุนได้อย่างอิสระสะดวกมากสำหรับการถอดหรือเปลี่ยนชิปในตำแหน่งอื่นบนเมนบอร์ด

โต๊ะปรับแต่งที่มีขนาดสูงสุด 400*420 มม. ใช้งานได้กับ PCB ส่วนใหญ่ในโลกปัจจุบัน เช่น ทีวี คอมพิวเตอร์ และเครื่องใช้ไฟฟ้าอื่นๆ เป็นต้น

หน้าจอสัมผัสขนาด 7 นิ้ว ยี่ห้อ MCGS ความละเอียด HD และความไว อุณหภูมิและเวลาที่ตั้งไว้ สามารถตรวจสอบอุณหภูมิแบบเรียลไทม์ได้ด้วยการคลิกหน้าจอสัมผัส

พารามิเตอร์ของระบบสถานีปรับปรุง BGA

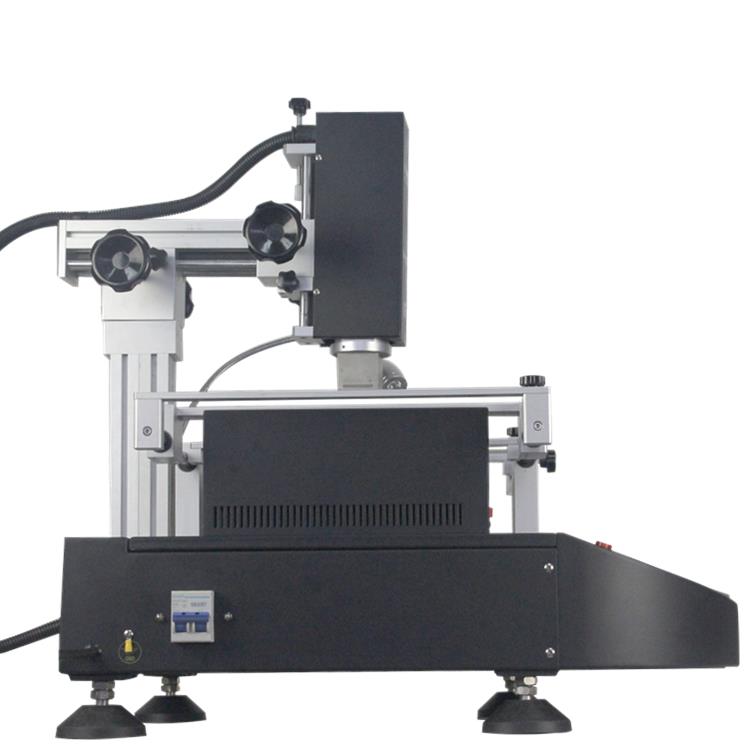

ตัวเครื่องมี 4 ด้าน ให้ดูตามด้านล่างนี้

ปากกาสุญญากาศในตัว ยาว 1 ม. ฝาสุญญากาศ 3 อัน ใช้สำหรับหยิบหรือเปลี่ยนชิ้นส่วนกลับ

จาก/บนเมนบอร์ด

สวิตช์แอร์ (สำหรับเปิด/ปิดเครื่อง) ในกรณีที่ไฟฟ้าลัดวงจรหรือรั่วจะถูกตัดโดยอัตโนมัติทำให้ช่างได้รับความคุ้มครอง

มีขั้วต่อสายดิน เราขอแนะนำให้ผู้ใช้เชื่อมต่อให้ดีก่อนใช้งาน

พัดลมระบายความร้อน 2 ตัว ระบายความร้อนทั้งเครื่องซึ่งนำเข้าจากเดลต้าในไต้หวัน ทรงพลัง

ลมและการทำงานที่เงียบสงบ

สายไฟสีดำและแกนทึบซึ่งจ่ายไฟให้กับเครื่องทำความร้อนด้วยลมร้อนของหัวด้านบนทำให้หัวด้านบนสามารถหมุนได้สำหรับส่วนประกอบที่ตำแหน่งอื่นบน PCB

คำถามที่พบบ่อยเกี่ยวกับระบบการทำงานซ้ำ BGA

ถาม: จะใช้ชุดรีบอล BGA ได้อย่างไร
A:เมื่อคุณได้รับชุด อุปกรณ์จะมาพร้อมกับซีดีที่ให้คำแนะนำ นอกจากนี้เรายังสามารถแนะนำคุณทางออนไลน์ได้อีกด้วย

ถาม: ชุดรีบอลคืออะไร?
A:ชุดรีบอลประกอบด้วยสิ่งของต่างๆ เช่น ไส้ตะเกียง เทป Kapton ลูกบัดกรี ฟลักซ์ BGA และสเตนซิล ฯลฯ

ทักษะบางประการเกี่ยวกับการใช้ระบบสถานีปรับปรุง BGA

การพัฒนาชิ้นส่วนอิเล็กทรอนิกส์มีความสำคัญมากขึ้น เนื่องจากมีขนาดเล็กลงและซับซ้อนมากขึ้น โดยมีหมุด (ขา) มากขึ้น แนวโน้มนี้นำไปสู่การพัฒนาระบบที่ซับซ้อนและมีราคาแพงมากขึ้น เช่น รุ่น BGA (Ball Grid Array) และ CSP (Chip-on-Board) ทำให้ยากต่อการตรวจสอบความน่าเชื่อถือของรอยเชื่อมที่อาจเสียหายจากปัญหาการกำหนดค่าใน โพรง คุณภาพของการบัดกรีด้วยมือขึ้นอยู่กับปัจจัยต่างๆ รวมถึงทักษะของผู้ปฏิบัติงาน คุณภาพของวัสดุที่ใช้ และประสิทธิผลของสถานีปรับปรุง

การบัดกรีแบบแมนนวลยังได้รับอิทธิพลจากภูมิทัศน์ทางเทคโนโลยีที่กำลังพัฒนา ซึ่งต้องการโซลูชันที่เป็นนวัตกรรมอย่างต่อเนื่อง ในการบัดกรีแบบแมนนวล ประสิทธิภาพของสถานีเชื่อมหรือสถานีปรับปรุงจะสัมพันธ์กับทักษะของผู้ปฏิบัติงานอย่างใกล้ชิด สถานีปรับปรุงที่ได้รับการออกแบบมาอย่างดีสามารถให้ผลลัพธ์ที่ยอดเยี่ยมได้ แม้ว่าผู้ปฏิบัติงานจะมีประสบการณ์น้อยก็ตาม ในทางกลับกัน แม้แต่ผู้ปฏิบัติงานที่มีทักษะมากที่สุดก็ไม่สามารถเอาชนะข้อจำกัดของระบบการเชื่อมที่ไม่ดีได้

กระบวนการนี้จัดทำขึ้นเพื่อปรับปรุงประสิทธิภาพการทำงานซ้ำ เนื่องจากการฟื้นตัวระหว่างการทำงานซ้ำมักจะคุ้มค่ากว่าการเปลี่ยนทดแทน อุปกรณ์ไฮเทคที่ใช้ในสถานีปรับปรุงทำให้สามารถควบคุมตัวแปรหลักได้อย่างดีเยี่ยม ทำให้มั่นใจได้ถึงผลลัพธ์ที่สม่ำเสมอ เทคโนโลยีนี้ช่วยให้สามารถถ่ายเทความร้อนได้อย่างมีประสิทธิภาพ ซึ่งช่วยให้สามารถบัดกรีซ้ำได้ที่อุณหภูมิคงที่ ช่วยลดการสั่นสะเทือนที่เกิดจากการนำความร้อนกลับมาใช้ใหม่ได้ช้า

กระบวนการทำใหม่สามารถแบ่งออกเป็นสี่ขั้นตอนหลัก:

1. การถอดส่วนประกอบ
2. การทำความสะอาดแผ่นอิเล็กโทรด
3. การจัดวางส่วนประกอบใหม่
4. การบัดกรี

หนึ่งในความท้าทายที่สำคัญในระดับการผลิตคือการใช้สารบัดกรีกับแผ่นอิเล็กโทรดเมื่อทำการดัดแปลงส่วนประกอบ หากขั้นตอนนี้ไม่ได้ดำเนินการอย่างถูกต้อง อาจส่งผลเสียต่อกระบวนการรวมในขั้นตอนต่อๆ ไป หากงบประมาณของคุณเอื้ออำนวย ขอแนะนำระบบวิชันซิสเต็มเพื่อปรับปรุงความแม่นยำ

ความยากลำบากในทางปฏิบัติเพิ่มเติมเกิดขึ้นในระหว่างกระบวนการปรับปรุง โดยเฉพาะอย่างยิ่งเมื่อจำนวนขั้วต่อเพิ่มขึ้นและระยะพิทช์ (ระยะห่าง) ลดลง โดยทั่วไป ขนาดของแผงวงจรก็จะหดตัวลงด้วย ซึ่งจะช่วยลดพื้นที่ว่างและเพิ่มความเสี่ยงของการรบกวนส่วนประกอบโดยรอบ
