ราคาสถานีปรับปรุง BGA
1. ราคาสถานีปรับปรุง BGA อัตโนมัติที่มีคุณภาพและราคาดี2. การจัดตำแหน่งที่แม่นยำ: กล้อง CCD และไมโครมิเตอร์3. MCGS หน้าจอสัมผัสขนาด 7 นิ้ว4. สามารถบันทึกโปรไฟล์อุณหภูมิได้หลายชุด
คำอธิบาย

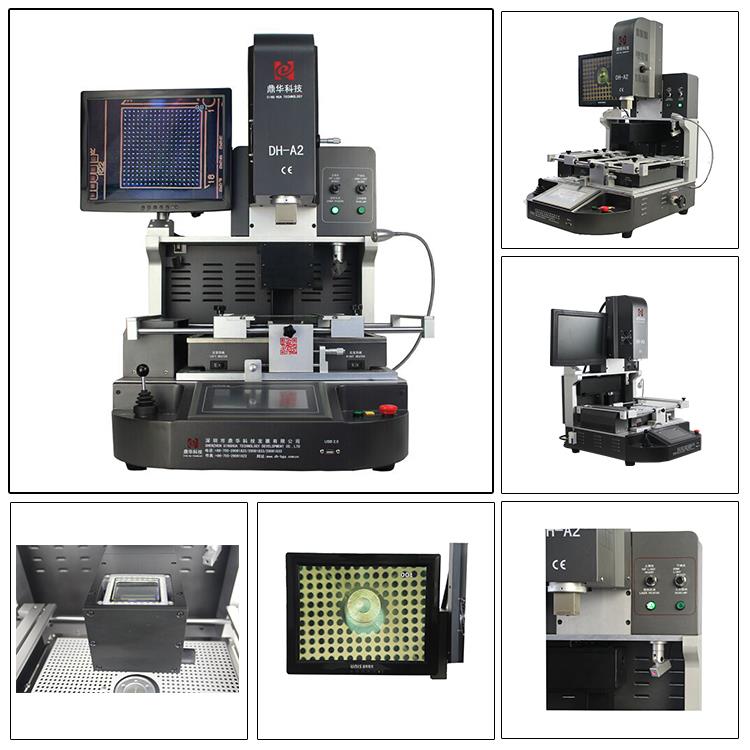

ราคาสถานีปรับปรุง BGA อัตโนมัติ
1. การประยุกต์ใช้ราคาสถานีปรับปรุง BGA อัตโนมัติ
ทำงานร่วมกับเมนบอร์ดหรือ PCBA ทุกชนิด
บัดกรี, reball, การแยกชิปประเภทต่างๆ: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, ชิป LED
1. การประยุกต์ใช้ราคาสถานีปรับปรุง BGA อัตโนมัติ
ทำงานร่วมกับเมนบอร์ดหรือ PCBA ทุกชนิด
บัดกรี, reball, การแยกชิปประเภทต่างๆ: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, ชิป LED

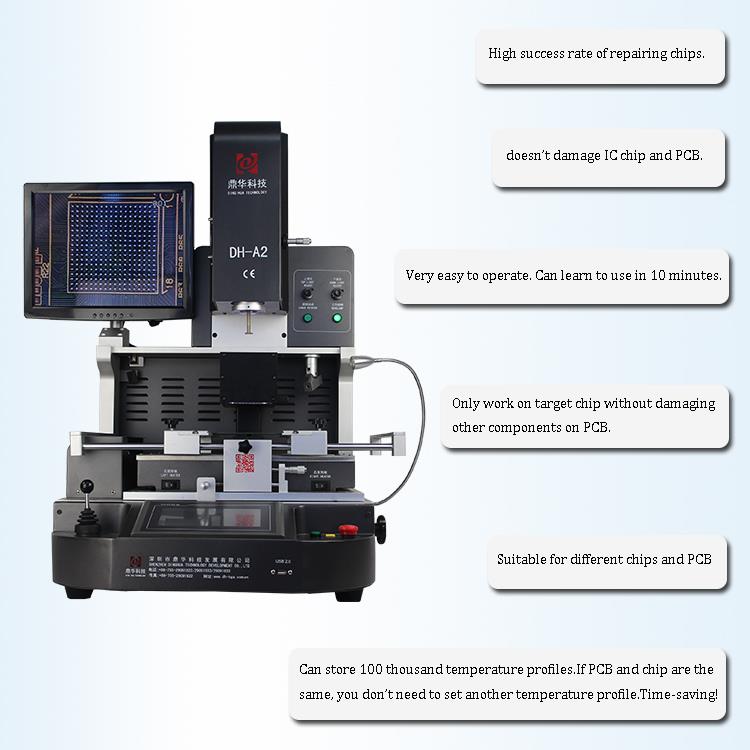

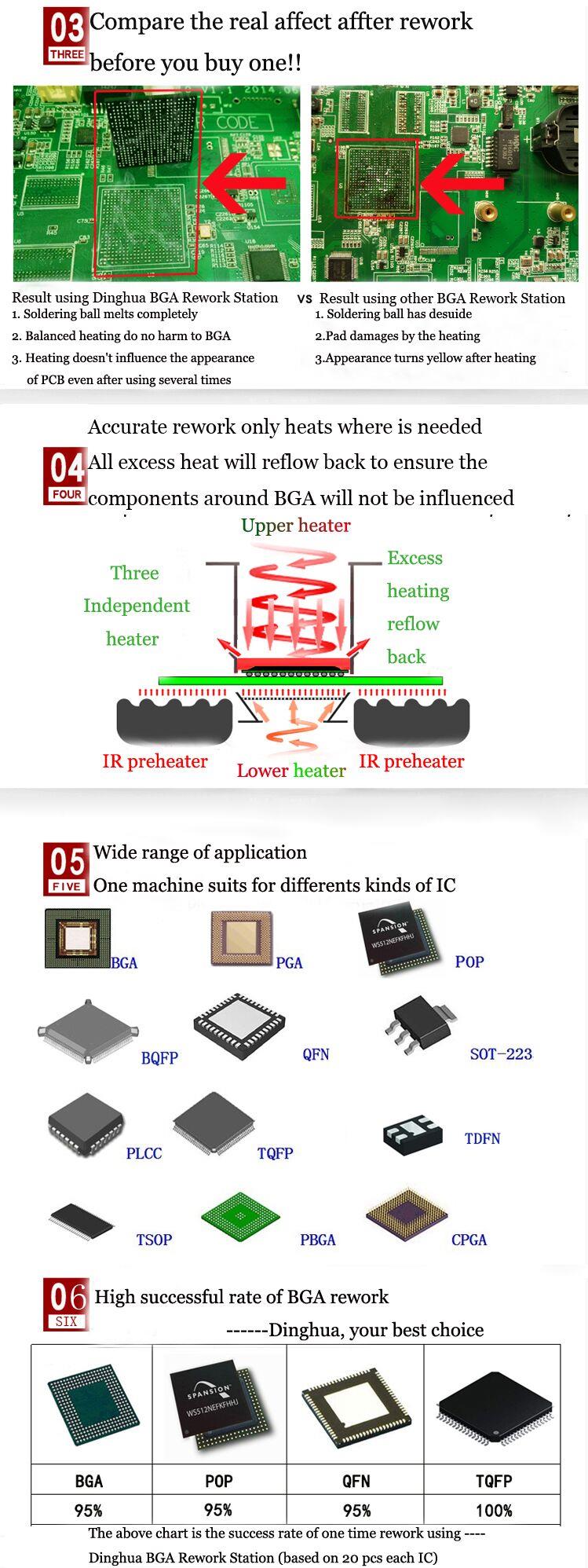

2.คุณสมบัติผลิตภัณฑ์ของราคาสถานีปรับปรุง BGA ออปติคอลอัตโนมัติ
3.ข้อกำหนดของราคาสถานีปรับปรุง BGA ออปติคอลอัตโนมัติ
| พลัง | 5300W |
| เครื่องทำความร้อนยอดนิยม | เครื่องทำลมร้อน 1200W |
| เครื่องทำความร้อนด้านล่าง | เครื่องทำลมร้อน 1200W.อินฟราเรด 2700W |
| แหล่งจ่ายไฟ | AC220V±10% 50/60Hz |
| มิติ | L530*ก670*ส790 มม |
| การวางตำแหน่ง | รองรับ PCB ร่อง V และมีฟิกซ์เจอร์สากลภายนอก |
| การควบคุมอุณหภูมิ | เทอร์โมคัปเปิ้ลชนิด K, การควบคุมวงปิด, การทำความร้อนอิสระ |
| ความแม่นยำของอุณหภูมิ | ±2 องศา |
| ขนาดพีซีบี | สูงสุด 450*490 มม. ต่ำสุด 22*22 มม |
| การปรับแต่งโต๊ะทำงานแบบละเอียด | ±15มม. เดินหน้า/ถอยหลัง ±15มม. ขวา/ซ้าย |
| บีจีเอชิป | 80*80-1*1มม |
| ระยะห่างชิปขั้นต่ำ | 0.15 มม |
| เซ็นเซอร์อุณหภูมิ | 1 (ไม่จำเป็น) |
| น้ำหนักสุทธิ | 70กก |

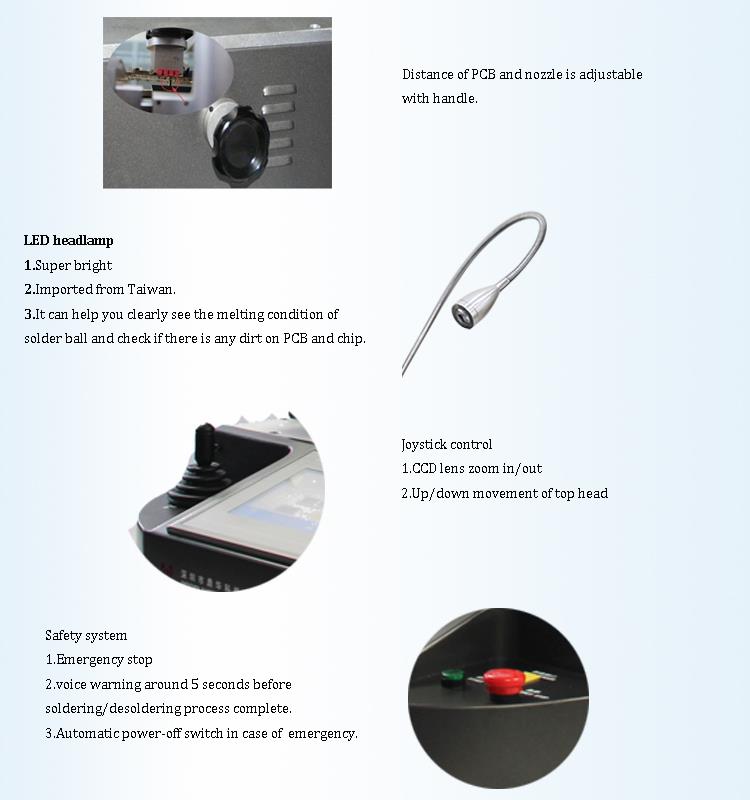

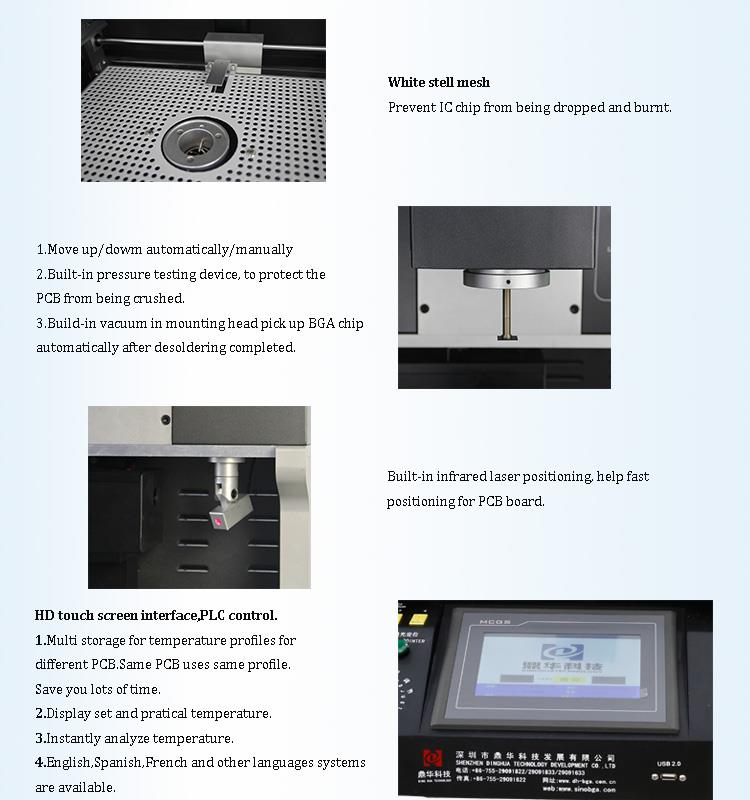

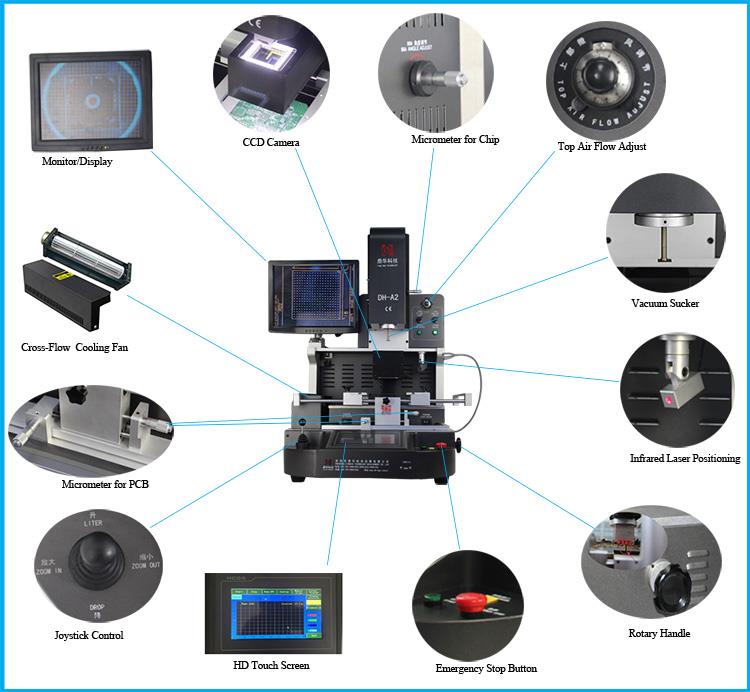

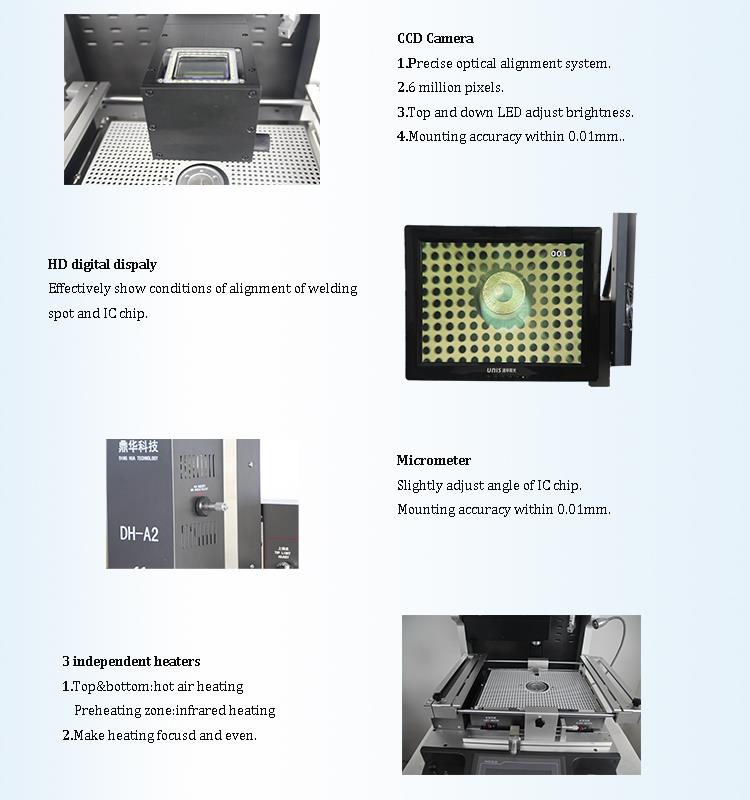

4.รายละเอียดของออปติคัลอินฟราเรดอัตโนมัติราคาสถานีปรับปรุง BGA

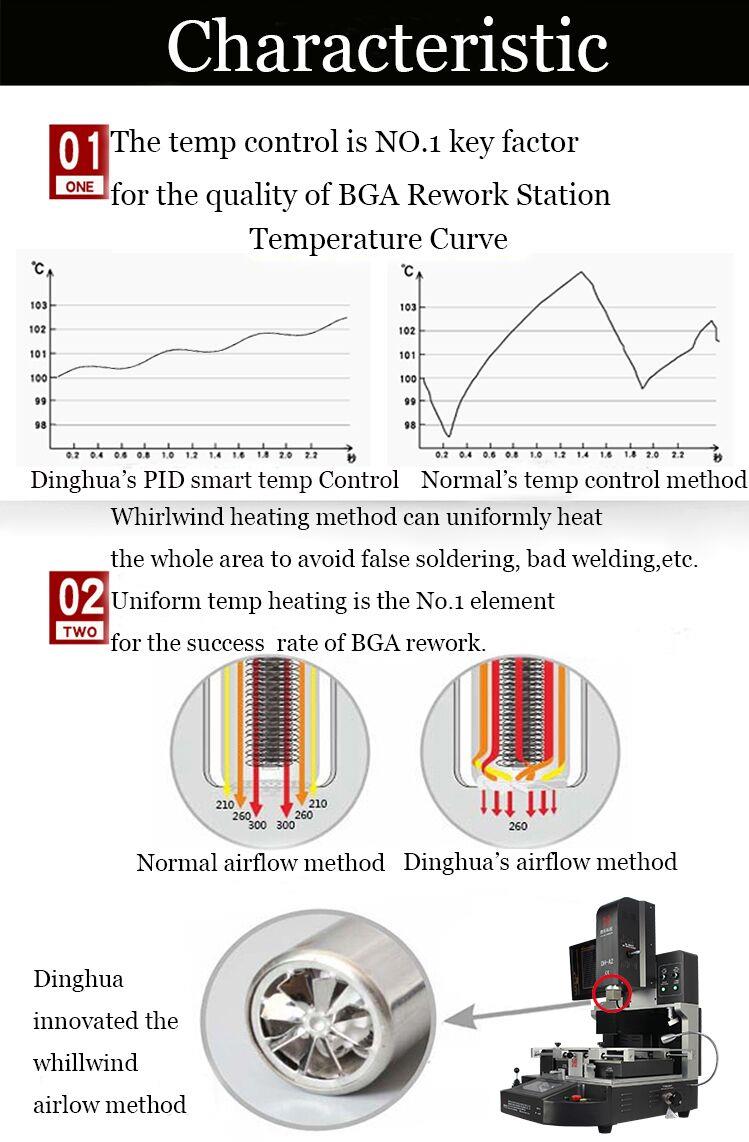

5.ทำไมต้องเลือกของเราสถานีปรับปรุงการบัดกรี BGA อัตโนมัติ?
6.หนังสือรับรองออปติคอลอัตโนมัติสถานีปรับปรุงการบัดกรี BGA พร้อมกล้อง CCD
ใบรับรอง UL, E-MARK, CCC, FCC, CE ROHS ในขณะเดียวกัน เพื่อปรับปรุงและทำให้ระบบคุณภาพสมบูรณ์แบบ Dinghua ได้ผ่านการรับรองการตรวจสอบนอกสถานที่ของ ISO, GMP, FCCA, C-TPAT

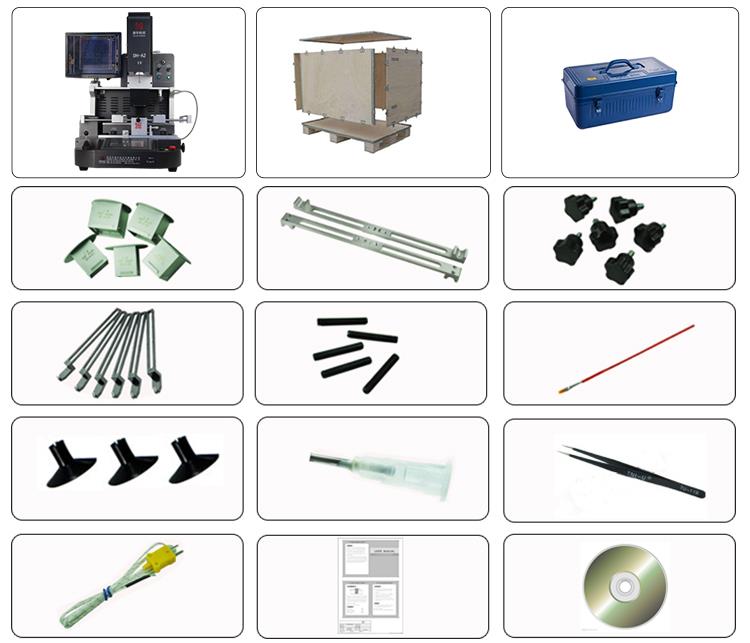

7.การบรรจุและจัดส่งของอัตโนมัติสถานีปรับปรุงการบัดกรี BGA
8.จัดส่งสำหรับสถานีปรับปรุงการบัดกรี BGA อัตโนมัติ
ดีเอชแอ/ทีเอ็นที/FEDEX หากคุณต้องการเงื่อนไขการจัดส่งอื่น ๆ โปรดบอกเรา เราจะสนับสนุนคุณ
9. เงื่อนไขการชำระเงิน
โอนเงินผ่านธนาคาร, Western Union, บัตรเครดิต
โปรดบอกเราหากคุณต้องการความช่วยเหลืออื่น ๆ
10. สถานีซ่อม SMD อัตโนมัติ DH-A2 ทำงานอย่างไร
11. ความรู้ที่เกี่ยวข้อง
North Bridge เป็นส่วนประกอบที่สำคัญที่สุดของชิปเซ็ตมาเธอร์บอร์ด หรือที่เรียกว่า Host Bridge โดยทั่วไปแล้วชื่อ
ของชิปเซ็ตนั้นตั้งชื่อตามชื่อชิป Northbridge ตัวอย่างเช่น ชิป Northbridge ของชิปเซ็ต Intel 965P คือ 82965P
ชิป Northbridge ของชิปเซ็ต 975P คือ 82975P และอื่นๆ ชิป North Bridge ทำหน้าที่เชื่อมต่อกับ CPU และควบคุมหน่วยความจำ AGP, PCI-E การส่งข้อมูลภายใน North Bridge โดยระบุประเภทและความถี่ของ CPU ส่วนหน้า
ความถี่บัสของระบบ, ประเภทของหน่วยความจำ (SDRAM, DDR, DDR2, DDR3 ฯลฯ พร้อมรองรับความจุสูงสุด, สล็อต AGP, PCI-E
สล็อต, การแก้ไขข้อผิดพลาด ECC, ชิป Northbridge ของชิปเซ็ตรวมยังรวมแกนจอแสดงผลไว้ด้วย โดยปกติแล้วบนเมนบอร์ดใกล้กับซ็อกเก็ต CPU สาเหตุหลักมาจากความจริงที่ว่าการสื่อสารระหว่างชิป Northbridge และโปรเซสเซอร์นั้นใกล้เคียงที่สุดและ
ระยะการส่งข้อมูลสั้นลงเพื่อปรับปรุงประสิทธิภาพการสื่อสาร เนื่องจากความสามารถในการประมวลผลข้อมูลของชิป North Bridge มีขนาดใหญ่มาก ความร้อนจึงมีมากขึ้นเรื่อยๆ ชิป North Bridge ถูกปิดด้วยแผงระบายความร้อนเพื่อเพิ่มการกระจายความร้อนของชิป North Bridge ชิป North Bridge บางตัวของมาเธอร์บอร์ดจะใช้ร่วมกับพัดลมเพื่อกระจายความร้อนด้วย
South Bridge ยังเป็นส่วนสำคัญของชิปเซ็ตเมนบอร์ดอีกด้วย รับผิดชอบการสื่อสารระหว่างบัส I/O และส่วนควบคุมเป็นหลัก
ของอุปกรณ์ IDE ตัวอย่างเช่น ชิป South Bridge ที่ชิปเซ็ต P35 ของ Intel ติดตั้งอยู่นั้นคือซีรีส์ ICH9 ซึ่งจะเหมือนกันเล็กน้อยตามความต้องการและตำแหน่งของ South Bridge
เรารู้ว่า CPU จำเป็นต้องเชื่อมต่อกับเมนบอร์ดผ่านอินเทอร์เฟซจึงจะทำงานได้ หลังจากพัฒนามาหลายปี
CPU ใช้วิธีการอินเทอร์เฟซ เช่น ประเภทพิน ประเภทการ์ด ประเภทหน้าสัมผัส และประเภทพิน อินเทอร์เฟซ CPU เป็นอินเทอร์เฟซแบบพินซึ่งสอดคล้องกับประเภทสล็อตที่สอดคล้องกันบนเมนบอร์ด CPU ประเภทต่างๆ มีซ็อกเก็ต CPU ที่แตกต่างกัน ดังนั้นหากคุณเลือก
CPU คุณต้องเลือกเมนบอร์ดที่มีประเภทสล็อตที่เกี่ยวข้อง ประเภทของซ็อกเก็ต CPU ของเมนบอร์ดนั้นแตกต่างกัน ที่
จำนวน ปริมาตร และรูปร่างของแจ็คจะแตกต่างกันไป ดังนั้นจึงไม่สามารถเสียบเข้าด้วยกันได้
Socket 775 หรือที่รู้จักในชื่อ Socket T รองรับ Pentium 4, Pentium 4 EE, Celeron D และ Pentium D แบบดูอัลคอร์, Pentium EE และสถาปัตยกรรมคอร์ CPU โปรเซสเซอร์ Corne พร้อมหมุดวิสเกอร์ ผ่านหน้าสัมผัสที่สอดคล้องกันที่ด้านล่างของ CPU รับ ในการติดต่อกับ
สัญญาณซึ่งเป็นสล็อต CPU หลักของแพลตฟอร์ม InTEL
Socket AM2 เป็นสล็อตมาตรฐานสำหรับ CPU เดสก์ท็อป AMD 64-bit ที่รองรับหน่วยความจำ DDR2 เมื่อปลายเดือนพฤษภาคม 2549 โดยรองรับ AMD Athlon
64 FX/Athlon 64 X2/Athlon 64/Sempron และโปรเซสเซอร์อื่นๆ ซ็อกเก็ต AM2 มีแจ็คพิน CPU 940 รองรับ 200MHz FSB และความถี่บัส HyperTransport 1000MHz และรองรับหน่วยความจำ DDR2 แบบดูอัลแชนเนล
พิน Socket AM{{0}} นั้นเหมือนกับ AM2 ปัจจุบันทุกประการ ยกเว้นว่าบัส HyperTransport สูงถึง 3.0 และรองรับความถี่ในการทำงานสูงถึง 2.6 GHz แบนด์วิธการรับส่งข้อมูลจะสูงถึง 5.2 GT/s หรือ 20.8 GB/s ที่ความถี่นี้ ซึ่งเป็นมาตรฐาน
สำหรับโปรเซสเซอร์ AMD K10 สล็อตเข้ากันได้กับ AM2
